ガイドポスト MGP
- 数量スライド割引
- 価格改定
- 一部当日出荷可能
- 通常価格(税別)
- -
- 税込価格
- -
汎用性の高いガイドポストとなります。材質は機械構造用炭素鋼です。
-
- ガイド種別：
- 関連部品
商品情報

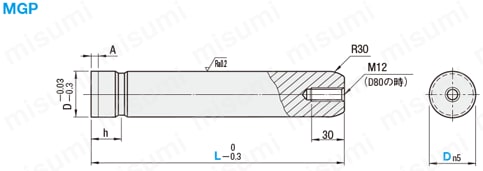

外形図・製品仕様
社内で組み立てる場合は、油圧プレスで圧入してください。
材質 S45C
硬度 55HRC～（高周波焼入）
規格表
| Dn5 | h | A | 型式 | L | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||||||||||||||||||
| 20 | +0.024 +0.015 | 15 | 4 | MGP | 20 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | ||||||||||
| 25 | 25 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 200 | |||||||||||
| 32 | +0.028 +0.017 | 20 | 32 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 200 | 220 | 250 | ||||||||
| 38 | 25 | 5 | 38 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 200 | 220 | 250 | 280 | 300 | ||||||||
| 50 | 32.5 | 50 | 160 | 170 | 180 | 200 | 220 | 250 | 280 | 300 | 350 | |||||||||||||
| 60 | +0.033 +0.020 | 37.5 | 6 | 60 | 180 | 200 | 220 | 250 | 280 | 300 | 350 | 400 | ||||||||||||
| 80 | 50 | 8 | 80 | 250 | 280 | 300 | 350 | 400 | 450 | |||||||||||||||
注文例
出荷日

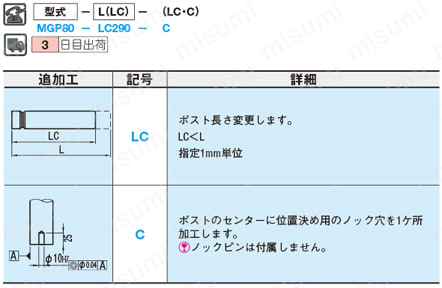

追加工
型番リスト
| 型番 |
追加工 |
D(ポスト径)(mm) |
L(ポスト長)(mm) |
LC(ポスト長変更)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
無し
|
20
|
80
|
-
| 10 | 1個 | 671円(
738円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
90
|
-
| 10 | 1個 | 671円(
738円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
100
|
-
| 10 | 1個 | 671円(
738円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
110
|
-
| 10 | 1個 | 671円(
738円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
120
|
-
| 10 | 1個 | 671円(
738円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
130
|
-
| 10 | 1個 | 869円(
956円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
140
|
-
| 10 | 1個 | 869円(
956円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
150
|
-
| 10 | 1個 | 869円(
956円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
160
|
-
| 10 | 1個 | 869円(
956円
) | 在庫品1日目 当日出荷可能 | |
有り
|
20
|
80 ～ 160
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
有り
|
20
|
-
|
60 ～ 159
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
25
|
80
|
-
| 10 | 1個 | 704円(
774円
) | 在庫品1日目 当日出荷可能 | |
無し
|
25
|
90
|
-
| 10 | 1個 | 704円(
774円
) | 在庫品1日目 当日出荷可能 | |
無し
|
25
|
100
|
-
| 10 | 1個 | 704円(
774円
) | 在庫品1日目 当日出荷可能 | |
無し
|
25
|
110
|
-
| 10 | 1個 | 704円(
774円
) | 在庫品1日目 当日出荷可能 | |
無し
|
25
|
120
|
-
| 10 | 1個 | 704円(
774円
) | 在庫品1日目 当日出荷可能 | |
無し
|
25
|
130
|
-
| 10 | 1個 | 913円(
1,004円
) | 在庫品1日目 当日出荷可能 | |
無し
|
25
|
140
|
-
| 10 | 1個 | 913円(
1,004円
) | 在庫品1日目 当日出荷可能 | |
無し
|
25
|
150
|
-
| 10 | 1個 | 913円(
1,004円
) | 在庫品1日目 当日出荷可能 | |
無し
|
25
|
160
|
-
| 10 | 1個 | 913円(
1,004円
) | 在庫品1日目 当日出荷可能 | |
無し
|
25
|
170
|
-
| 10 | 1個 | 913円(
1,004円
) | 在庫品1日目 当日出荷可能 | |
無し
|
25
|
180
|
-
| 10 | 1個 | 913円(
1,004円
) | 在庫品1日目 当日出荷可能 | |
無し
|
25
|
200
|
-
| 10 | 1個 | 913円(
1,004円
) | 在庫品1日目 当日出荷可能 | |
有り
|
25
|
80 ～ 200
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
有り
|
25
|
-
|
75 ～ 199
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
32
|
90
|
-
| 10 | 1個 | 913円(
1,004円
) | 在庫品1日目 当日出荷可能 | |
無し
|
32
|
100
|
-
| 10 | 1個 | 913円(
1,004円
) | 在庫品1日目 当日出荷可能 | |
無し
|
32
|
110
|
-
| 10 | 1個 | 913円(
1,004円
) | 在庫品1日目 当日出荷可能 | |
無し
|
32
|
120
|
-
| 10 | 1個 | 913円(
1,004円
) | 在庫品1日目 当日出荷可能 | |
無し
|
32
|
130
|
-
| 10 | 1個 | 913円(
1,004円
) | 在庫品1日目 当日出荷可能 | |
無し
|
32
|
140
|
-
| 10 | 1個 | 913円(
1,004円
) | 在庫品1日目 当日出荷可能 | |
無し
|
32
|
150
|
-
| 10 | 1個 | 1,298円(
1,428円
) | 在庫品1日目 当日出荷可能 | |
無し
|
32
|
160
|
-
| 10 | 1個 | 1,298円(
1,428円
) | 在庫品1日目 当日出荷可能 | |
無し
|
32
|
170
|
-
| 10 | 1個 | 1,298円(
1,428円
) | 在庫品1日目 当日出荷可能 | |
無し
|
32
|
180
|
-
| 10 | 1個 | 1,298円(
1,428円
) | 在庫品1日目 当日出荷可能 | |
無し
|
32
|
200
|
-
| 10 | 1個 | 1,298円(
1,428円
) | 在庫品1日目 当日出荷可能 | |
無し
|
32
|
220
|
-
| 10 | 1個 | 1,298円(
1,428円
) | 在庫品1日目 当日出荷可能 | |
無し
|
32
|
250
|
-
| 10 | 1個 | 1,298円(
1,428円
) | 在庫品1日目 当日出荷可能 | |
有り
|
32
|
90 ～ 250
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
有り
|
32
|
-
|
90 ～ 249
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
38
|
110
|
-
| 10 | 1個 | 1,298円(
1,428円
) | 在庫品1日目 当日出荷可能 | |
無し
|
38
|
120
|
-
| 10 | 1個 | 1,298円(
1,428円
) | 在庫品1日目 当日出荷可能 | |
無し
|
38
|
130
|
-
| 10 | 1個 | 1,298円(
1,428円
) | 在庫品1日目 当日出荷可能 | |
無し
|
38
|
140
|
-
| 10 | 1個 | 1,298円(
1,428円
) | 在庫品1日目 当日出荷可能 | |
無し
|
38
|
150
|
-
| 10 | 1個 | 1,298円(
1,428円
) | 在庫品1日目 当日出荷可能 | |
無し
|
38
|
160
|
-
| 10 | 1個 | 1,298円(
1,428円
) | 在庫品1日目 当日出荷可能 | |
無し
|
38
|
170
|
-
| 10 | 1個 | 1,298円(
1,428円
) | 在庫品1日目 当日出荷可能 | |
無し
|
38
|
180
|
-
| 10 | 1個 | 1,298円(
1,428円
) | 在庫品1日目 当日出荷可能 | |
無し
|
38
|
200
|
-
| 10 | 1個 | 1,815円(
1,997円
) | 在庫品1日目 当日出荷可能 | |
無し
|
38
|
220
|
-
| 10 | 1個 | 1,815円(
1,997円
) | 在庫品1日目 当日出荷可能 | |
無し
|
38
|
250
|
-
| 10 | 1個 | 1,815円(
1,997円
) | 在庫品1日目 当日出荷可能 | |
無し
|
38
|
280
|
-
| 10 | 1個 | 1,815円(
1,997円
) | 在庫品1日目 当日出荷可能 | |
無し
|
38
|
300
|
-
| 10 | 1個 | 1,815円(
1,997円
) | 在庫品1日目 当日出荷可能 | |
有り
|
38
|
110 ～ 300
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
有り
|
38
|
-
|
110 ～ 299
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
50
|
160
|
-
| 10 | 1個 | 2,222円(
2,444円
) | 在庫品1日目 当日出荷可能 | |
無し
|
50
|
170
|
-
| 10 | 1個 | 2,222円(
2,444円
) | 在庫品1日目 当日出荷可能 | |
無し
|
50
|
180
|
-
| 10 | 1個 | 2,222円(
2,444円
) | 在庫品1日目 当日出荷可能 | |
無し
|
50
|
200
|
-
| 10 | 1個 | 2,222円(
2,444円
) | 在庫品1日目 当日出荷可能 | |
無し
|
50
|
220
|
-
| 10 | 1個 | 2,222円(
2,444円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
汎用性の高いガイドポストとなります。材質は機械構造用炭素鋼です。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
