ボールガイドブシュ
- 数量スライド割引
- 価格改定
- 一部当日出荷可能
- 通常価格(税別)
- 2,105円 ～ 12,681円
- 税込価格
- 2,316円 ～ 13,949円
ボールガイドブシュです。材質はねずみ鋳鉄、軸受鋼です。ボルト、ノックピンは付属...
商品情報

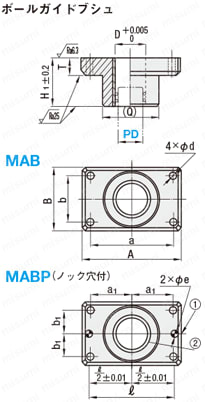

外形図・製品仕様
| （1） | 材質 FC250 |
| （2） | 材質 SUJ2 |
| 硬度 58HRC～ |
ボルト・ノックピンは付属しません。
（ ）寸法は参考値です。
規格表
| 型式 | D | A | B | a | b | d | H1 | T | （Q） | eH7 | ℓ | a1 | b1 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | PD | |||||||||||||||
| MAB MABP | 20 | 26 | +0.005 0 | 74 | 44 | 56 | 30 | 6.6 | 50 | 15 | 42 | 6 | +0.012 0 | 56 | 28 | 15 |
| 25 | 31 | 84 | 48 | 66 | 9 | 20 | 46 | 8 | +0.015 0 | 66 | 33 | |||||
| 32 | 40 | 100 | 58 | 76 | 36 | 11 | 60 | 56 | 76 | 38 | 18 | |||||
| 38 | 48 | 130 | 75 | 100 | 44 | 70 | 25 | 73 | 10 | 100 | 50 | 22 | ||||
| 50 | 60 | 155 | 90 | 125 | 60 | 14 | 90 | 87 | 125 | 62.5 | 30 | |||||
| 60 | 70 | 190 | 120 | 150 | 80 | 18 | 100 | 30 | 116 | 13 | +0.018 0 | 150 | 75 | 40 | ||
型式の最後にMWをご指定いただいた場合、ノックピン落下防止用ワッシャ（ P.1145）を付属し出荷いたします（MABPの在庫品）。
MWご指定による出荷日の変更はございません。該当するMWは P.1132追加工欄をご参照ください。
注文例
| 型式 | - | （MW） | |
| MAB 25 |
出荷日

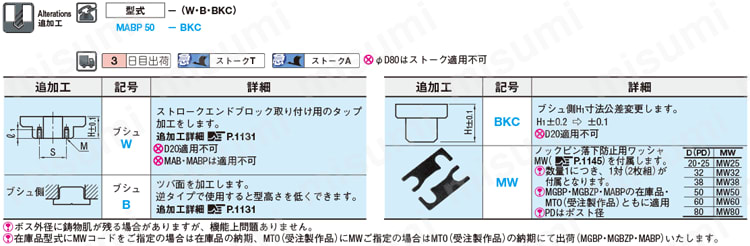

追加工
型番リスト
- 表示件数:
| 型番 |
ノック穴 |
追加工 |
適用ポスト径 PD(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
無
|
無し
|
20
| 1個 | 2,105円(
2,316円
) | 在庫品1日目 当日出荷可能 | |
無
|
B(ブシュ逆タイプ)
|
20
| 1個 | 2,638円(
2,902円
) | 3日目 一部当日出荷可能 | |
無
|
無し
|
25
| 1個 | 2,214円(
2,435円
) | 在庫品1日目 当日出荷可能 | |
無
|
B(ブシュ逆タイプ)
|
25
| 1個 | 2,747円(
3,022円
) | 3日目 一部当日出荷可能 | |
無
|
無し
|
32
| 1個 | 2,759円(
3,035円
) | 在庫品1日目 当日出荷可能 | |
無
|
B(ブシュ逆タイプ)
|
32
| 1個 | 3,291円(
3,620円
) | 3日目 一部当日出荷可能 | |
無
|
無し
|
38
| 1個 | 3,884円(
4,272円
) | 在庫品1日目 当日出荷可能 | |
無
|
B(ブシュ逆タイプ)
|
38
| 1個 | 4,683円(
5,151円
) | 3日目 一部当日出荷可能 | |
無
|
無し
|
50
| 1個 | 5,518円(
6,070円
) | 在庫品1日目 当日出荷可能 | |
無
|
B(ブシュ逆タイプ)
|
50
| 1個 | 6,316円(
6,948円
) | 3日目 一部当日出荷可能 | |
無
|
無し
|
60
| 1個 | 9,958円(
10,954円
) | 在庫品1日目 当日出荷可能 | |
無
|
B(ブシュ逆タイプ)
|
60
| 1個 | 11,289円(
12,418円
) | 3日目 一部当日出荷可能 | |
有
|
無し
|
20
| 1個 | 2,541円(
2,795円
) | 在庫品1日目 当日出荷可能 | |
有
|
B(ブシュ逆タイプ)
|
20
| 1個 | 3,073円(
3,380円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
20
| 1個 | 3,231円(
3,554円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
20
| 1個 | 2,695円(
2,965円
) | 在庫品1日目 当日出荷可能 | |
有
|
-
|
20
| 1個 | 3,231円(
3,554円
) | 3日目 一部当日出荷可能 | |
有
|
無し
|
25
| 1個 | 2,662円(
2,928円
) | 在庫品1日目 当日出荷可能 | |
有
|
B(ブシュ逆タイプ)
|
25
| 1個 | 3,194円(
3,513円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
25
| 1個 | 3,352円(
3,687円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
25
| 1個 | 3,061円(
3,367円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
25
| 1個 | 3,219円(
3,541円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
25
| 1個 | 2,816円(
3,098円
) | 在庫品1日目 当日出荷可能 | |
有
|
-
|
25
| 1個 | 3,352円(
3,687円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
25
| 1個 | 3,219円(
3,541円
) | 3日目 一部当日出荷可能 | |
有
|
無し
|
32
| 1個 | 3,219円(
3,541円
) | 在庫品1日目 当日出荷可能 | |
有
|
B(ブシュ逆タイプ)
|
32
| 1個 | 3,751円(
4,126円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
32
| 1個 | 3,908円(
4,299円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
32
| 1個 | 3,618円(
3,980円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
32
| 1個 | 3,775円(
4,153円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
32
| 1個 | 3,377円(
3,715円
) | 在庫品1日目 当日出荷可能 | |
有
|
-
|
32
| 1個 | 3,908円(
4,299円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
32
| 1個 | 3,775円(
4,153円
) | 3日目 一部当日出荷可能 | |
有
|
無し
|
38
| 1個 | 4,429円(
4,872円
) | 在庫品1日目 当日出荷可能 | |
有
|
B(ブシュ逆タイプ)
|
38
| 1個 | 5,227円(
5,750円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
38
| 1個 | 5,433円(
5,976円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
38
| 1個 | 4,961円(
5,457円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
38
| 1個 | 5,167円(
5,684円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
38
| 1個 | 4,631円(
5,094円
) | 在庫品1日目 当日出荷可能 | |
有
|
-
|
38
| 1個 | 5,433円(
5,976円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
38
| 1個 | 5,167円(
5,684円
) | 3日目 一部当日出荷可能 | |
有
|
無し
|
50
| 1個 | 6,086円(
6,695円
) | 在庫品1日目 当日出荷可能 | |
有
|
B(ブシュ逆タイプ)
|
50
| 1個 | 6,885円(
7,574円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
50
| 1個 | 7,091円(
7,800円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
50
| 1個 | 6,619円(
7,281円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
50
| 1個 | 6,824円(
7,506円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
50
| 1個 | 6,292円(
6,921円
) | 在庫品1日目 当日出荷可能 | |
有
|
-
|
50
| 1個 | 7,091円(
7,800円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
50
| 1個 | 6,824円(
7,506円
) | 3日目 一部当日出荷可能 | |
有
|
無し
|
60
| 1個 | 11,059円(
12,165円
) | 在庫品1日目 当日出荷可能 | |
有
|
B(ブシュ逆タイプ)
|
60
| 1個 | 12,390円(
13,629円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
60
| 1個 | 12,681円(
13,949円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
60
| 1個 | 11,725円(
12,898円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
60
| 1個 | 12,015円(
13,217円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
60
| 1個 | 11,352円(
12,487円
) | 在庫品1日目 当日出荷可能 | |
有
|
-
|
60
| 1個 | 12,681円(
13,949円
) | 3日目 一部当日出荷可能 | |
有
|
-
|
60
| 1個 | 12,015円(
13,217円
) | 3日目 一部当日出荷可能 |
Loading...
詳細情報
基本情報
ボールガイドブシュです。材質はねずみ鋳鉄、軸受鋼です。ボルト、ノックピンは付属しません。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
