画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1145

ミスミ

ボールガイドポストセット用スプリング

価格改定
一部当日出荷可能

評価 3.7平均満足度3.7 この商品のレビューをみる（4件）

通常価格(税別): -

税込価格: -

ボールガイドポストセット用スプリングです。材質はピアノ線です。

詳細情報を確認する

ガイド種別：

関連部品

無料3D-CADライブラリー申し込み受付中

型番

未確定6件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

My部品表保存

数量：
価格を確認

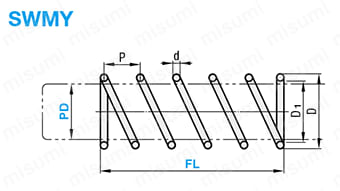

外形図・製品仕様

材質 SWP-B

規格表

PD 適用ポスト径	D	D₁		d	P
20	22.5	20.5	+1.0 0	1.0	14
25	27.9	25.5	+1.0 0	1.2	14
32	35.7	32.5	+1.5 0	1.6	16
38	42.5	38.5	+1.5 0	2.0	18
50	55.7	50.5	+2.0 0	2.6	20
60	66.9	60.5	+2.0 0	3.2	20

ボールガイドポストセット用スプリング

適用ガイドポストセット		型式		FL
D	L	Type	PD	FL
20	90	SWMY	20	40
	100			50
	110			70
	120			80
	130			100
	140			110
	150			120
	160			140
25	90		25	40
	100			50
	110			70
	120			80
	130			100
	140			110
	150			120
	160			140
	170			150
	180			160
	200			180
32	110		32	50
	120			60
	130			70
	140			90
	150			110
	160			120
	170			130
	180			140
	200			170
	220			190
	240			210
	260			230

適用ガイドポストセット		型式		FL
D	L	Type	PD	FL
38	130	SWMY	38	60
	140			70
	150			80
	160			90
	170			110
	180			120
	200			150
	220			170
	240			190
	260			210
	300			230
50	170		50	70
	180			90
	200			110
	220			140
	240			170
	260			190
	300			230
	350			280
60	200		60	90
	220			130
	240			150
	260			180
	300			230
	350			250

注文例

出荷日

商品TOP

商品情報を表示

絞り込み条件：2 項目の仕様が未選択です

適用ポスト径 PD(mm)

解除
- 20
- 25
- 32
- 38
- 50
- 60
FL(自由長)(mm)

解除
- 40
- 50
- 60
- 70
- 80
- 90
- 100
- 110
- 120
- 130
- 140
- 150
- 160
- 170
- 180
- 190
- 210
- 230
- 250
- 280
すべての候補を見る（20件）閉じる
タイプ

解除
- SWMY
CAD

解除
- 2D
- 3D
出荷日

解除
- すべて
- 当日出荷可能
- 3日以内

型番リスト

表示件数:

型番	適用ポスト径 PD(mm)	FL(自由長)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SWMY20-[40,50,70,80,100,110,120,140]	20	40 ～ 140	10	1個	-( - )	3日目一部当日出荷可能
SWMY25-[40,50,70,80,100,110,120,140,150,160,180]	25	40 ～ 180	10	1個	-( - )	3日目一部当日出荷可能
SWMY32-[50,60,70,90,110,120,130,140,170,190,210,230]	32	50 ～ 230	10	1個	-( - )	3日目一部当日出荷可能
SWMY38-[60,70,80,90,110,120,150,170,190,210,230]	38	60 ～ 230	10	1個	-( - )	3日目一部当日出荷可能
SWMY50-[70,90,110,140,170,190,230,280]	50	70 ～ 280	10	1個	-( - )	3日目一部当日出荷可能
SWMY60-[90,130,150,180,230,250]	60	90 ～ 250	10	1個	-( - )	3日目一部当日出荷可能

詳細情報

基本情報

ボールガイドポストセット用スプリングです。材質はピアノ線です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品ボールガイドポストセット用スプリング	ダイセット用ボールガイドブシュ -LBBS用スプリング-	ボールガイドポストセット用ストッパ	ローラガイドポスト用スプリング	ボールリテーナ用スプリング	ボールガイド用スプリング	ダイセット用ボールリテーナ	高剛性ダイセット用ボールリテーナ	【エコノミーシリーズ】 RoHS対応圧縮ばね外径基準ステンレス極軽荷重タイプ	丸線コイルスプリング WL　【金型用標準部品】	丸線コイルスプリング　外径基準ステンレスタイプ UY・UV・UR・UF	ウルトラスプリング圧縮コイルばね	丸線コイルスプリング　内径基準タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	アキュレイト	ミスミ
通常価格	-	220円～	528円～	-	130円～	150円～	-	-	50円～	657円～	150円～	69円～	257円～
通常出荷日	3日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能
ガイド種別	関連部品	-	-	-	-	-	-	-	-	-	-	-	-

back next

ボールガイドポストセット用スプリングのレビュー

評価 3.7 平均満足度：3.7 4件のレビュー

星５

50%
星４

25%
星３

0%
星２

0%
星１

25%

レビューを書く

GFパイプのショックアブゾーバとして

評価 5.0満足度：5.02018/04/06

本来の用途と異なりますが、SUS製GFパイプで製作した可動部のショックアブゾーバとして使用しています。
内外径の割に線形が細いため、低荷重の衝撃吸収にはもってこいです。

もっと読む閉じる

1人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

金型用

評価 4.0満足度：4.02023/01/26

この商品は自社の金型の工程で使用しているものです。これまで使っていたものに不具合が生じて使えなくなってしまいましたので、同一型番のものを購入して交換しました。交換作業等も問題なかったですし、納期も早かったので早期に交換できて良かったです。

もっと読む閉じる

0人が参考にしています。

ダイセット用

評価 5.0満足度：5.02022/10/26

この商品は自社のダイセット用の部品として購入・使用しているものです。ピアノ線仕様なので細いのに強度があるところが気に入っています。ダイセット用の部品として他の部品とも干渉することなく使えていて良いと思います。

もっと読む閉じる

0人が参考にしています。

壊れて　交換部品に

評価 1.0満足度：1.02019/02/20

壊れて緊急に欲しかったのですが　三日目発送が標準で正直メンテパーツは　翌日発送してほしいですね

もっと読む閉じる

0人が参考にしています。

4件全て見る
