シートリフタ
- 数量スライド割引
- 納期短縮
- 一部当日出荷可能
- 通常価格(税別)
- 8,660円 ～ 10,290円
- 税込価格
- 9,526円 ～ 11,319円
シートの変形をおさえるために用いる、シートリフタとなります。
商品情報

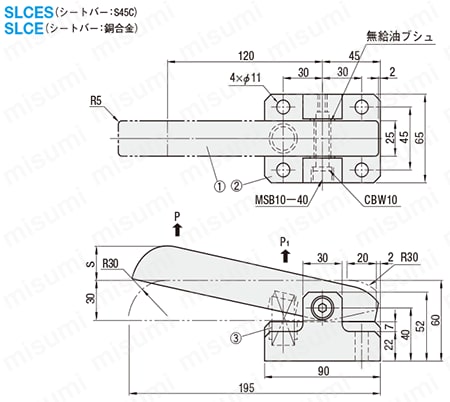

外形図・製品仕様
| ① シートバー ② ブロック | 材質 材質 | SLCES S45C SLCE 銅合金 FC250 |
規格表
| リフト荷重P N{kgf} | バネ荷重P1 N{kgf} | コイルスプリング（色） ③ | ストローク S | 型式 | ||||
|---|---|---|---|---|---|---|---|---|
| min. | max. | min. | max. | Type | No. | |||
| 18.3{1.9} | 24.5{2.5} | 73{ 7.5} | 98{10.0} | SWU17-50 （ライトブルー） | 20 | SLCES SLCE | 20U | |
| 29.3{3.0} | 39.2{4.0} | 117{12.0} | 157{16.0} | SWR17-50 （アイボリー） | 20R | |||
| 54.9{5.6} | 73.5{7.5} | 220{22.5} | 294{30.0} | SWS17-50 （オレンジ） | 20S | |||
| 16.9{1.7} | 24.5{2.5} | 67{ 6.9} | 98{10.0} | SWU17-50 （ライトブルー） | 25 | 25U | ||
| 27.0{2.8} | 39.2{4.0} | 108{11.0} | 157{16.0} | SWR17-50 （アイボリー） | 25R | |||
| 51.0{5.2} | 73.5{7.5} | 202{20.6} | 294{30.0} | SWS17-50 （オレンジ） | 25S | |||
フルストロークを避け、ストローク設定は、1mm程度短くしてご使用されることをお奨めします。 荷重{kgf}＝荷重N×0.101972
注文例
出荷日

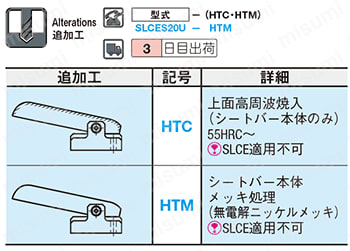

追加工
型番リスト
- 表示件数:
| 型番 |
S（ストローク）(mm) |
コイルスプリング(色) |
シートバー材質 |
シートバー高さ(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
20
|
SWR17-50(アイボリー)
|
銅合金
|
30
| 10 | 1個 | 10,290円(
11,319円
) | 在庫品1日目 当日出荷可能 | |
20
|
SWS17-50(オレンジ)
|
銅合金
|
30
| 10 | 1個 | 10,290円(
11,319円
) | 在庫品1日目 当日出荷可能 | |
20
|
SWU17-50(ライトブルー)
|
銅合金
|
30
| 10 | 1個 | 10,290円(
11,319円
) | 在庫品1日目 当日出荷可能 | |
25
|
SWR17-50(アイボリー)
|
銅合金
|
30
| 10 | 1個 | 10,290円(
11,319円
) | 在庫品1日目 当日出荷可能 | |
25
|
SWS17-50(オレンジ)
|
銅合金
|
30
| 10 | 1個 | 10,290円(
11,319円
) | 在庫品1日目 当日出荷可能 | |
25
|
SWU17-50(ライトブルー)
|
銅合金
|
30
| 10 | 1個 | 10,290円(
11,319円
) | 在庫品1日目 当日出荷可能 | |
20
|
SWR17-50(アイボリー)
|
S45C
|
30
| 10 | 1個 | 8,660円(
9,526円
) | 在庫品1日目 当日出荷可能 | |
20
|
SWR17-50(アイボリー)
|
S45C
|
30
| 10 | 1個 | 9,640円(
10,604円
) | 3日目 | |
20
|
SWR17-50(アイボリー)
|
S45C
|
30
| 10 | 1個 | 9,820円(
10,802円
) | 3日目 | |
20
|
SWS17-50(オレンジ)
|
S45C
|
30
| 10 | 1個 | 8,660円(
9,526円
) | 在庫品1日目 当日出荷可能 | |
20
|
SWS17-50(オレンジ)
|
S45C
|
30
| 10 | 1個 | 9,640円(
10,604円
) | 3日目 | |
20
|
SWS17-50(オレンジ)
|
S45C
|
30
| 10 | 1個 | 9,820円(
10,802円
) | 3日目 | |
20
|
SWU17-50(ライトブルー)
|
S45C
|
30
| 10 | 1個 | 8,660円(
9,526円
) | 在庫品1日目 当日出荷可能 | |
20
|
SWU17-50(ライトブルー)
|
S45C
|
30
| 10 | 1個 | 9,640円(
10,604円
) | 3日目 | |
20
|
SWU17-50(ライトブルー)
|
S45C
|
30
| 10 | 1個 | 9,820円(
10,802円
) | 3日目 | |
25
|
SWR17-50(アイボリー)
|
S45C
|
30
| 10 | 1個 | 8,660円(
9,526円
) | 在庫品1日目 当日出荷可能 | |
25
|
SWR17-50(アイボリー)
|
S45C
|
30
| 10 | 1個 | 9,640円(
10,604円
) | 3日目 | |
25
|
SWR17-50(アイボリー)
|
S45C
|
30
| 10 | 1個 | 9,820円(
10,802円
) | 3日目 | |
25
|
SWS17-50(オレンジ)
|
S45C
|
30
| 10 | 1個 | 8,660円(
9,526円
) | 在庫品1日目 当日出荷可能 | |
25
|
SWS17-50(オレンジ)
|
S45C
|
30
| 10 | 1個 | 9,640円(
10,604円
) | 3日目 | |
25
|
SWS17-50(オレンジ)
|
S45C
|
30
| 10 | 1個 | 9,820円(
10,802円
) | 3日目 | |
25
|
SWU17-50(ライトブルー)
|
S45C
|
30
| 10 | 1個 | 8,660円(
9,526円
) | 在庫品1日目 当日出荷可能 | |
25
|
SWU17-50(ライトブルー)
|
S45C
|
30
| 10 | 1個 | 9,640円(
10,604円
) | 3日目 | |
25
|
SWU17-50(ライトブルー)
|
S45C
|
30
| 10 | 1個 | 9,820円(
10,802円
) | 3日目 |
Loading...
詳細情報
基本情報
シートの変形をおさえるために用いる、シートリフタとなります。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
シートリフタのレビュー
急ぎで必要でしたが在庫品で対応いただけたため次の日に到着し助かりました。
物の作りはしっかりしており、次回必要時にも同品を購入したいと思います。
これに限らず、ミスミさんの製品は、細部まで良く作りこまれているので安心して使えます。
銅合金でサビの心配も無し。
出来ればもう少し安価だとありがたいです。
