カムスライドプレート
- 数量スライド割引
- 納期短縮
- 当日出荷可能
- 通常価格(税別)
- 2,573円 ～ 8,526円
- 税込価格
- 2,830円 ～ 9,379円
カムスライドプレートとなります。素材は機械構造用炭素鋼です。
-
- 材質：
- S45C
-
- 特殊個体潤滑剤：
- 無
-
- 追加工：
- 無し
商品情報

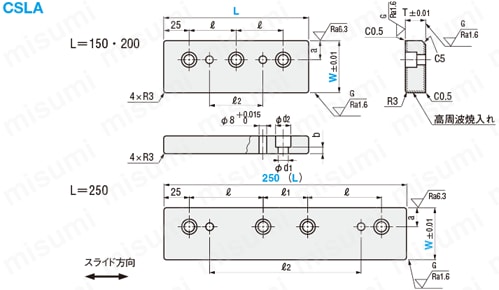

外形図・製品仕様
| 材質 | S45C | |
| 硬度 | HRC55～ | |
| （高周波焼入れ） |
規格表
| ℓ | ℓ1 | ℓ2 | a | b | d1 | d2 | T | 型式 | W | L |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | - | 60 | 20 | 8 | 11 | 18 | 20 | CSLA | 55 | 150 |
| 75 | 110 | 200 | ||||||||
| 50 | 160 | 250 | ||||||||
| 50 | - | 50 | 25 | 21 | 13 | 20 | 35 | 80 | 150 | |
| 75 | 100 | 200 | ||||||||
| 50 | 150 | 250 | ||||||||
| 50 | - | 40 | 35 | 32 | 18 | 26 | 50 | 95 | 150 | |
| 75 | 90 | 200 | ||||||||
| 50 | 140 | 250 |
注文例
出荷日

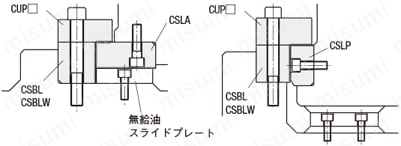

関連情報
●下表の組み合わせでご使用ください。
| 無給油 スライドプレート厚さ | カムサイドブロック厚さ T | ||
|---|---|---|---|
| カムスライドプレート厚さ T | 20 | 10 | 30 |
| 20 | 40 | ||
| 35 | 10 | 45 | |
| 20 | 55 | ||
| 50 | 10 | 60 | |
| 20 | 70 | ||
型番リスト
- 表示件数:
| 型番 |
W(幅)(mm) |
L(長さ)(mm) |
T(厚さ)(mm) |
追加工 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
55
|
150
|
20
|
無し
| 10 | 1個 | 2,573円(
2,830円
) | 在庫品1日目 当日出荷可能 | |
55
|
200
|
20
|
無し
| 10 | 1個 | 3,234円(
3,557円
) | 在庫品1日目 当日出荷可能 | |
55
|
250
|
20
|
無し
| 10 | 1個 | 3,969円(
4,366円
) | 在庫品1日目 当日出荷可能 | |
80
|
150
|
35
|
無し
| 10 | 1個 | 4,001円(
4,401円
) | 在庫品1日目 当日出荷可能 | |
80
|
200
|
35
|
無し
| 10 | 1個 | 5,145円(
5,660円
) | 在庫品1日目 当日出荷可能 | |
80
|
250
|
35
|
無し
| 10 | 1個 | 6,363円(
6,999円
) | 在庫品1日目 当日出荷可能 | |
95
|
150
|
50
|
無し
| 10 | 1個 | 5,366円(
5,903円
) | 在庫品1日目 当日出荷可能 | |
95
|
200
|
50
|
無し
| 10 | 1個 | 6,909円(
7,600円
) | 在庫品1日目 当日出荷可能 | |
95
|
250
|
50
|
無し
| 10 | 1個 | 8,526円(
9,379円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
カムスライドプレートとなります。素材は機械構造用炭素鋼です。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
