ガススプリング GSX

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

ミスミ

ミスミ

ガススプリング GSX

  • 数量スライド割引
評価 3.7平均満足度3.7 この商品のレビューをみる（4件）
通常価格(税別)
 -
税込価格
 -

外径38以上のサイズは取付用のタップ穴が4つあり、取付時の安定性を向上していま...

詳細情報を確認する

  • ガス本体タイプ：
    GSX
  • 配管時ガス抜き：
    無

無料3D-CADライブラリー申し込み受付中

型番

未確定42件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

Loading...

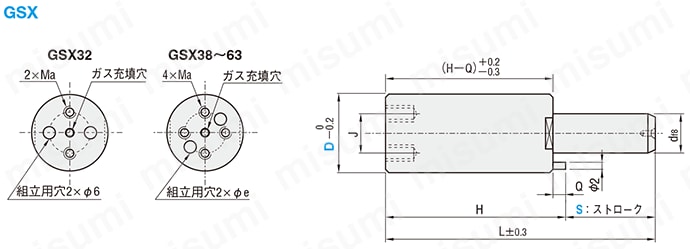

外形図・製品仕様

ガススプリング GSX
シリンダ本体 ピストンロッド
材質   S45C相当 材質SCM435
表面処理   四三酸化鉄皮膜（Fe3O4） 硬度750HV ～（表面）
   表面処理   硬化処理+研磨仕上
De
386
507
638

ガス充填穴、組立用穴は製品取付には使用できません。
組立用穴とスパナ溝の位置関係は必ずしも同一ではありません。

窒素ガス封入圧力MPa{kgf/cm2}
GSX3218.7{191}
GSX3818.4{188}
GSX5019.2{196}
GSX6319.2{196}

ストローク範囲Sを超えて使用するとガス漏れの原因になります。
オーバーストロークチェックピンに接触しないよう、必ずストローク範囲内でご使用ください。
先端ネジ穴での固定、つぎ足しピン取付けは禁止です。

規格表

重量
（kg）		DdLHMa
取付用タップ		JQ荷重 N{kgf}型式
初期荷重最大荷重TypeD-S
0.30 32187565M6×91525000
{510}		6717{685}GSX32-10
0.32 85707431{758}32-15
0.34 95757808{797}32-20
0.35 105808045{821}32-25
0.39 120888204{837}32-32
0.42 135978575{875}32-38
0.43 1451008728{890}32-45
0.45 1551058709{889}32-50
0.49 1701149072{926}32-56
0.51 1851228716{889}32-63
0.57 2201409050{923}32-80
0.41 38257565M6×92029445
{963}		13647{1392}38-10
0.44 857015769{1609}38-15
0.47 957516576{1691}38-20
0.49 1058017995{1835}38-25
0.55 1208818633{1901}38-32
0.59 1359718407{1877}38-38
0.60 14510018756{1913}38-45
0.62 15510519650{2004}38-50
0.67 17011419139{1952}38-56
0.70 18512219473{1986}38-63
0.80 22014019954{2035}38-80
0.90 503511095M8×1225319200
{1958}		25069{2557}50-15
0.93 12010026692{2722}50-20
0.98 13010527889{2844}50-25
1.05 14511329126{2971}50-32
1.09 15511730949{3156}50-38
1.14 17012531350{3197}50-45
1.19 18013032200{3284}50-50
1.29 19513933577{3424}50-56
1.30 20514235138{3584}50-63
1.45 24016035800{3651}50-80
1.61 6345120100M8×1235331200
{3182}		45067{4596}63-20
1.64 13010545981{4689}63-25
1.75 14511349307{5028}63-32
1.80 15511751265{5228}63-38
1.91 17012553660{5472}63-45
1.93 18013054446{5552}63-50
2.12 20514257534{5867}63-63
2.34 24016058620{5978}63-80

初期荷重（±10%）は35℃の値です。最大荷重は静的環境の理論値です。荷重は温度で変化します。再充填、圧力の調整はできません。
●荷重{kgf}＝荷重N×0.101972   ●荷重{N}＝荷重kgf×9.80665   ●窒素ガス封入圧力   kgf/cm2＝MPa×10.1972   MPa＝kgf/cm2×0.0980665

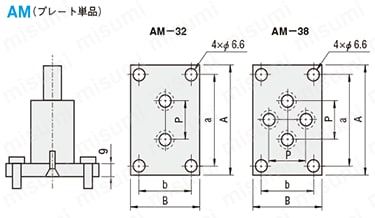

外形図・製品仕様

ガススプリング GSX
材質SS400
表面処理   四三酸化鉄皮膜（Fe3O4）

規格表

付属ボルトABabP型式
FB6-16×2本5132412215AM32
FB6-16×4本573847282038

ご使用に際し､｢緩み止め｣をボルトに塗布することをおすすめします。


■ガススプリング温度範囲
稼働温度0 ～ 70℃で使用ください。

注文例

ガススプリング GSX

出荷日

ガススプリング GSX

商品情報を表示

絞り込み条件：6 項目の仕様が未選択です

すべて解除

型番リスト

表示件数:
  1. 1
型番
単品/セット品
プレートタイプ
外径(D)(mm)
ストローク(S)(mm)
全長(L)(mm)
初期荷重(N)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
プレートのみ
AM(GSX用)
32
-
-
-
10

1個

-( - )

お見積り

プレートのみ
AM(GSX用)
38
-
-
-
10

1個

-( - )

お見積り

本体のみ
-
32
10
75
5000
10

1個

-( - )

お見積り

本体のみ
-
32
15
85
5000
10

1個

-( - )

お見積り

本体のみ
-
32
20
95
5000
10

1個

-( - )

お見積り

本体のみ
-
32
25
105
5000
10

1個

-( - )

お見積り

本体のみ
-
32
32
120
5000
10

1個

-( - )

お見積り

本体のみ
-
32
38
135
5000
10

1個

-( - )

お見積り

本体のみ
-
32
45
145
5000
10

1個

-( - )

お見積り

本体のみ
-
32
50
155
5000
10

1個

-( - )

お見積り

本体のみ
-
32
56
170
5000
10

1個

-( - )

お見積り

本体のみ
-
32
63
185
5000
10

1個

-( - )

お見積り

本体のみ
-
32
80
220
5000
10

1個

-( - )

お見積り

本体のみ
-
38
10
75
9445
10

1個

-( - )

お見積り

本体のみ
-
38
15
85
9445
10

1個

-( - )

お見積り

本体のみ
-
38
20
95
9445
10

1個

-( - )

お見積り

本体のみ
-
38
25
105
9445
10

1個

-( - )

お見積り

本体のみ
-
38
32
120
9445
10

1個

-( - )

お見積り

本体のみ
-
38
38
135
9445
10

1個

-( - )

お見積り

本体のみ
-
38
45
145
9445
10

1個

-( - )

お見積り

本体のみ
-
38
50
155
9445
10

1個

-( - )

お見積り

本体のみ
-
38
56
170
9445
10

1個

-( - )

お見積り

本体のみ
-
38
63
185
9445
10

1個

-( - )

お見積り

本体のみ
-
38
80
220
9445
10

1個

-( - )

お見積り

本体のみ
-
50
15
110
19200
10

1個

-( - )

お見積り

本体のみ
-
50
20
120
19200
10

1個

-( - )

お見積り

本体のみ
-
50
25
130
19200
10

1個

-( - )

お見積り

本体のみ
-
50
32
145
19200
10

1個

-( - )

お見積り

本体のみ
-
50
38
155
19200
10

1個

-( - )

お見積り

本体のみ
-
50
45
170
19200
10

1個

-( - )

お見積り

本体のみ
-
50
50
180
19200
10

1個

-( - )

お見積り

本体のみ
-
50
56
195
19200
10

1個

-( - )

お見積り

本体のみ
-
50
63
205
19200
10

1個

-( - )

お見積り

本体のみ
-
50
80
240
19200
10

1個

-( - )

お見積り

本体のみ
-
63
20
120
31200
10

1個

-( - )

お見積り

本体のみ
-
63
25
130
31200
10

1個

-( - )

お見積り

本体のみ
-
63
32
145
31200
10

1個

-( - )

お見積り

本体のみ
-
63
38
155
31200
10

1個

-( - )

お見積り

本体のみ
-
63
45
170
31200
10

1個

-( - )

お見積り

本体のみ
-
63
50
180
31200
10

1個

-( - )

お見積り

本体のみ
-
63
63
205
31200
10

1個

-( - )

お見積り

本体のみ
-
63
80
240
31200
10

1個

-( - )

お見積り

  1. 1

Loading...

詳細情報

基本情報

外径38以上のサイズは取付用のタップ穴が4つあり、取付時の安定性を向上しています。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
