ウレタンストックブロックセット-ESBT+PHセット-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

ミスミ

ミスミ

ウレタンストックブロックセット-ESBT+PHセット-

  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,793円 ～ 10,229円
税込価格
1,972円 ～ 11,252円

ウレタンストックブロックセット・ESBT+PHセットです。ストロークエンドパイ...

詳細情報を確認する

(i)ご注意

  • 【出荷形態変更のご連絡】
    スリーブ仕様Sについて24年4月よりスリーブとウレタンは圧入せず出荷いたします。
    圧入をご希望のお客様は末尾に「-ATN」にてご注文ください。

【ディージット】
探しまわる購買は
もうおしまい

無料3D-CADライブラリー申し込み受付中

型番

未確定44件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

Loading...

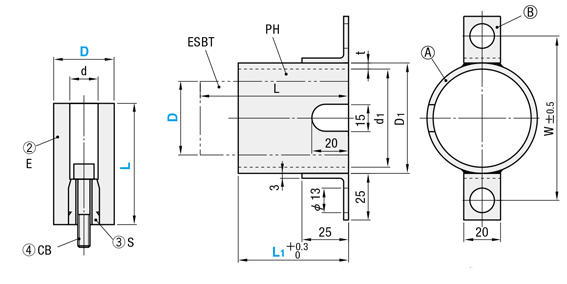

外形図・製品仕様

PHBT(ESBT+PHセット)(ウレタンストックブロック)(ストロークエンドパイプ)ウレタンストックブロックセット-ESBT+PHセット-

Ⓐ[ M ]材質   SGP
Ⓑ[ M ]材質   SS400
②[ H ]硬度   ショアA90

規格表

ウレタンストックブロック
（2）（3）（4）ESBT		ストロークエンドパイプ
（1）PH		スリーブ
（3）S		ボルト
（4）		型式LL1Color
保安色
DLdD1L1d1tWTypeD
40801460.56052.93.891S14CB8-45
（1本）		PHBT408060R（Red）

Y（Yellow）
5011089.18580.74.21195011085
70140101.69093.21327014090
100100
110110
9022139.890130.84.5170S22CB12-55
（1本）		9014090
100100
110110
100165.290155.25.019510014090
100100
110110

注文例

型式－L－L1－Color
PHBT 50－110－85－R

出荷日

在庫品

関連情報

■ストロークエンドパイプとウレタンストックブロックの組合せ一覧

セット名称ストローク
エンドパイプ		ウレタンストックブロック
（1）（2）（3）（4）（1）（2）（3）（4）構成部品
（2）ウレタン（3）スリーブ（4）ボルト
PHBTPH
（P.1673掲載）		ESBT
（P.1674掲載）		E
（P.1643掲載）		S
（P.1674掲載）		CB
（P.997掲載）

商品情報を表示

絞り込み条件：4 項目の仕様が未選択です

すべて解除

  • D(ウレタン外径、ストロークエンドパイプ対応ウレタン外径)(mm)

    解除
    • 4０
    • 40
    • 50
    • 70
    • 90
    • 100

  • L、L1(ストロークエンドパイプ全長)(mm)

    解除
    • 60
    • 85
    • 90
    • 100
    • 110

  • L(ウレタン全長)(mm)

    解除
    • 80
    • 110
    • 140

  • Color 保安色

    解除
    • R（赤色）
    • Y（黄色）

  • タイプ

    解除
    • PHBT

  • CAD

    解除
    • 2D
    • 3D

  • 出荷日

    解除
    • すべて
    • 当日出荷可能
    • 5日以内

型番リスト

表示件数:
  1. 1
型番
D(ウレタン外径、ストロークエンドパイプ対応ウレタン外径)(mm)
L、L1(ストロークエンドパイプ全長)(mm)
L(ウレタン全長)(mm)
Color 保安色
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
40
60
80
R（赤色）

1個

1,793円( 1,972円 )

在庫品1日目

当日出荷可能

40
60
80
R（赤色）

1個

2,993円( 3,292円 )

5日目

40
60
80
Y（黄色）

1個

1,793円( 1,972円 )

在庫品1日目

当日出荷可能

4０
60
80
Y（黄色）

1個

2,993円( 3,292円 )

5日目

50
85
110
R（赤色）

1個

2,722円( 2,994円 )

在庫品1日目

当日出荷可能

50
85
110
R（赤色）

1個

3,922円( 4,314円 )

5日目

50
85
110
Y（黄色）

1個

2,722円( 2,994円 )

在庫品1日目

当日出荷可能

50
85
110
Y（黄色）

1個

3,922円( 4,314円 )

5日目

70
90
140
R（赤色）

1個

4,385円( 4,824円 )

在庫品1日目

当日出荷可能

70
90
140
R（赤色）

1個

5,585円( 6,144円 )

5日目

70
90
140
Y（黄色）

1個

4,385円( 4,824円 )

在庫品1日目

当日出荷可能

70
90
140
Y（黄色）

1個

5,585円( 6,144円 )

5日目

70
100
140
R（赤色）

1個

4,385円( 4,824円 )

在庫品1日目

当日出荷可能

70
100
140
R（赤色）

1個

5,585円( 6,144円 )

5日目

70
100
140
Y（黄色）

1個

4,385円( 4,824円 )

在庫品1日目

当日出荷可能

70
100
140
Y（黄色）

1個

5,585円( 6,144円 )

5日目

70
110
140
R（赤色）

1個

4,417円( 4,859円 )

在庫品1日目

当日出荷可能

70
110
140
R（赤色）

1個

5,617円( 6,179円 )

5日目

70
110
140
Y（黄色）

1個

4,417円( 4,859円 )

在庫品1日目

当日出荷可能

70
110
140
Y（黄色）

1個

5,617円( 6,179円 )

5日目

90
90
140
R（赤色）

1個

6,091円( 6,700円 )

在庫品1日目

当日出荷可能

90
90
140
R（赤色）

1個

7,291円( 8,020円 )

5日目

90
90
140
Y（黄色）

1個

6,091円( 6,700円 )

在庫品1日目

当日出荷可能

90
90
140
Y（黄色）

1個

7,291円( 8,020円 )

5日目

90
100
140
R（赤色）

1個

6,091円( 6,700円 )

在庫品1日目

当日出荷可能

90
100
140
R（赤色）

1個

7,291円( 8,020円 )

5日目

90
100
140
Y（黄色）

1個

6,091円( 6,700円 )

在庫品1日目

当日出荷可能

90
100
140
Y（黄色）

1個

7,291円( 8,020円 )

5日目

90
110
140
R（赤色）

1個

6,134円( 6,747円 )

在庫品1日目

当日出荷可能

90
110
140
R（赤色）

1個

7,334円( 8,067円 )

5日目

90
110
140
Y（黄色）

1個

6,134円( 6,747円 )

在庫品1日目

当日出荷可能

90
110
140
Y（黄色）

1個

7,334円( 8,067円 )

5日目

100
90
140
R（赤色）

1個

8,932円( 9,825円 )

在庫品1日目

当日出荷可能

100
90
140
R（赤色）

1個

10,132円( 11,145円 )

5日目

100
90
140
Y（黄色）

1個

8,932円( 9,825円 )

在庫品1日目

当日出荷可能

100
90
140
Y（黄色）

1個

10,132円( 11,145円 )

5日目

100
100
140
R（赤色）

1個

8,932円( 9,825円 )

在庫品1日目

当日出荷可能

100
100
140
R（赤色）

1個

10,132円( 11,145円 )

5日目

100
100
140
Y（黄色）

1個

8,932円( 9,825円 )

在庫品1日目

当日出荷可能

100
100
140
Y（黄色）

1個

10,132円( 11,145円 )

5日目

100
110
140
R（赤色）

1個

9,029円( 9,932円 )

在庫品1日目

当日出荷可能

100
110
140
R（赤色）

1個

10,229円( 11,252円 )

5日目

100
110
140
Y（黄色）

1個

9,029円( 9,932円 )

在庫品1日目

当日出荷可能

100
110
140
Y（黄色）

1個

10,229円( 11,252円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

ウレタンストックブロックセット・ESBT+PHセットです。ストロークエンドパイプ底なしタイプです。

(i)ご注意

  • 【出荷形態変更のご連絡】
    スリーブ仕様Sについて24年4月よりスリーブとウレタンは圧入せず出荷いたします。
    圧入をご希望のお客様は末尾に「-ATN」にてご注文ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
