ウレタンストックブロックセット-ESBT+PHNセット-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

ミスミ

ミスミ

ウレタンストックブロックセット-ESBT+PHNセット-

  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
2,030円 ～ 10,348円
税込価格
2,233円 ～ 11,383円

ウレタンストックブロックセット・ESBT+PHNセットです。ストロークエンドパ...

詳細情報を確認する

(i)ご注意

  • 【出荷形態変更のご連絡】
    スリーブ仕様Sについて24年4月よりスリーブとウレタンは圧入せず出荷いたします。
    圧入をご希望のお客様は末尾に「-ATN」にてご注文ください。

【ディージット】
探しまわる購買は
もうおしまい

無料3D-CADライブラリー申し込み受付中

型番

未確定20件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

Loading...

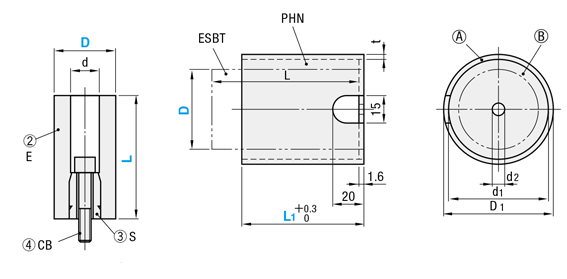

外形図・製品仕様

PHBTN(ESBT+PHNセット)ウレタンストックブロックセット-ESBT+PHNセット- (ウレタンストックブロック)(ストロークエンドパイプ)

Ⓐ[ M ]材質   SGP
Ⓑ[ M ]材質   SPC
②[ H ]硬度   ショアA90

規格表

ウレタンストックブロック
（2）（3）（4）ESBT		ストロークエンドパイプ
（1）PHN		スリーブ
（3）S		ボルト
（4）		型式LL1Color
保安色
TypeD
DLdD1L1d1d2t
40801460.56052.993.8S14CB8-45
（1本）		PHBTN408060R（Red）

Y（Yellow）
5011089.18580.74.25011085
70140101.611093.270140110
9022139.8130.8134.5S22CB12-55
（1本）		90
100152.5142.55.0100

注文例

型式－L－L1－Color
PHBTN 70－140－110－Y

出荷日

在庫品

関連情報

■ストロークエンドパイプとウレタンストックブロックの組合せ一覧

セット名称ストローク
エンドパイプ		ウレタンストックブロック
（1）（2）（3）（4）（1）（2）（3）（4）構成部品
（2）ウレタン（3）スリーブ（4）ボルト
PHBTNPHN
（ P.1673掲載）		ESBT
（ P.1674掲載）		E
（ P.1643掲載）		S
（ P.1674掲載）		CB
（ P.997掲載）

商品情報を表示

絞り込み条件：5 項目の仕様が未選択です

すべて解除

  • D(ウレタン外径、ストロークエンドパイプ対応ウレタン外径)(mm)

    解除
    • 40
    • 50
    • 70
    • 90
    • 100

  • L、L1(ストロークエンドパイプ全長)(mm)

    解除
    • 60
    • 85
    • 110

  • d1/d2(底取付穴径)(mm)

    解除
    • 9
    • 13

  • L(ウレタン全長)(mm)

    解除
    • 80
    • 110
    • 140

  • Color 保安色

    解除
    • R（赤色）
    • Y（黄色）

  • タイプ

    解除
    • PHBTN

  • CAD

    解除
    • 2D
    • 3D

  • 出荷日

    解除
    • すべて
    • 当日出荷可能
    • 5日以内

型番リスト

表示件数:
  1. 1
型番
D(ウレタン外径、ストロークエンドパイプ対応ウレタン外径)(mm)
L、L1(ストロークエンドパイプ全長)(mm)
d1/d2(底取付穴径)(mm)
L(ウレタン全長)(mm)
Color 保安色
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
40
60
9
80
R（赤色）

1個

2,030円( 2,233円 )

在庫品1日目

当日出荷可能

40
60
9
80
R（赤色）

1個

3,230円( 3,553円 )

5日目

40
60
9
80
Y（黄色）

1個

2,030円( 2,233円 )

在庫品1日目

当日出荷可能

40
60
9
80
Y（黄色）

1個

3,230円( 3,553円 )

5日目

50
85
9
110
R（赤色）

1個

2,894円( 3,183円 )

在庫品1日目

当日出荷可能

50
85
9
110
R（赤色）

1個

4,094円( 4,503円 )

5日目

50
85
9
110
Y（黄色）

1個

2,894円( 3,183円 )

在庫品1日目

当日出荷可能

50
85
9
110
Y（黄色）

1個

4,094円( 4,503円 )

5日目

70
110
9
140
R（赤色）

1個

4,676円( 5,144円 )

在庫品1日目

当日出荷可能

70
110
9
140
R（赤色）

1個

5,876円( 6,464円 )

5日目

70
110
9
140
Y（黄色）

1個

4,676円( 5,144円 )

在庫品1日目

当日出荷可能

70
110
9
140
Y（黄色）

1個

5,876円( 6,464円 )

5日目

90
110
13
140
R（赤色）

1個

6,415円( 7,057円 )

在庫品1日目

当日出荷可能

90
110
13
140
R（赤色）

1個

7,615円( 8,377円 )

5日目

90
110
13
140
Y（黄色）

1個

6,415円( 7,057円 )

在庫品1日目

当日出荷可能

90
110
13
140
Y（黄色）

1個

7,615円( 8,377円 )

5日目

100
110
13
140
R（赤色）

1個

9,148円( 10,063円 )

在庫品1日目

当日出荷可能

100
110
13
140
R（赤色）

1個

10,348円( 11,383円 )

5日目

100
110
13
140
Y（黄色）

1個

9,148円( 10,063円 )

在庫品1日目

当日出荷可能

100
110
13
140
Y（黄色）

1個

10,348円( 11,383円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

ウレタンストックブロックセット・ESBT+PHNセットです。ストロークエンドパイプ底ありタイプです。

(i)ご注意

  • 【出荷形態変更のご連絡】
    スリーブ仕様Sについて24年4月よりスリーブとウレタンは圧入せず出荷いたします。
    圧入をご希望のお客様は末尾に「-ATN」にてご注文ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
