限界ゲージ 並級片口タイプ
- 通常価格(税別)
- -
- 税込価格
- -
並級片口タイプの限界ゲージです。材質は取手部がSS400、ゲージ部は合金工具鋼...
商品情報

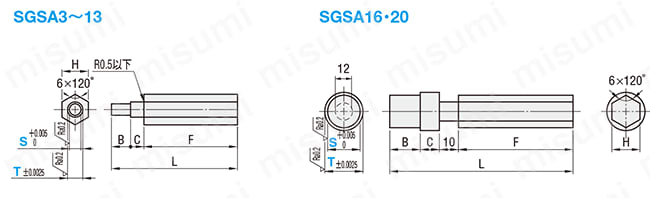

外形図・製品仕様
本製品には品質保証書を添付します。
S+0.007＜T
BとCのつなぎ部に1mm程度のニゲ溝が付きます。
| ① | 取手部 | ② | ゲージ部 | |||
| 材質 | SS400 | 材質 | SKS3 | |||
| 表面処理 | 四三酸化鉄皮膜（Fe3O4） | 硬度 | 58HRC～ | |||
規格表
| L | B | C | F | H | 型式 | S・T 指定0.001mm単位 | |
|---|---|---|---|---|---|---|---|
| Type | No. | ||||||
| 40 | 4 | 6 | 30 | 8 | SGSA | 3 | 1.000～3.000 |
| 55 | 8 | 7 | 40 | 4 | 2.500～4.000 | ||
| 5 | 3.500～5.000 | ||||||
| 65 | 50 | 10 | 6 | 4.500～6.000 | |||
| 67 | 10 | 8 | 5.500～8.000 | ||||
| 16 | 10 | 7.500～10.000 | |||||
| 80 | 12 | 8 | 60 | 13 | 9.500～13.000 | ||
| 96 | 16 | 10 | 16 | 12.500～16.000 | |||
| 20 | 15.500～20.000 | ||||||
S+0.007＜T
注文例
出荷日

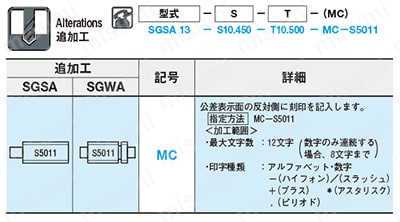

追加工
型番リスト
- 表示件数:
| 型番 |
No.(呼び径)(mm) |
S(ゲージ径)(mm) |
T(ゲージ径)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
3
|
1 ～ 3
|
1 ～ 3
| 10 | 1個 | -( -
) | 3日目 | |
4
|
2.5 ～ 4
|
2.5 ～ 4
| 10 | 1個 | -( -
) | 3日目 | |
5
|
3.5 ～ 5
|
3.5 ～ 5
| 10 | 1個 | -( -
) | 3日目 | |
6
|
4.5 ～ 6
|
4.5 ～ 6
| 10 | 1個 | -( -
) | 3日目 | |
8
|
5.5 ～ 8
|
5.5 ～ 8
| 10 | 1個 | -( -
) | 3日目 | |
10
|
7.5 ～ 10
|
7.5 ～ 10
| 10 | 1個 | -( -
) | 3日目 | |
13
|
9.5 ～ 13
|
9.5 ～ 13
| 10 | 1個 | -( -
) | 3日目 | |
16
|
12.5 ～ 16
|
12.5 ～ 16
| 10 | 1個 | -( -
) | 3日目 | |
20
|
15.5 ～ 20
|
15.5 ～ 20
| 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
並級片口タイプの限界ゲージです。材質は取手部がSS400、ゲージ部は合金工具鋼です。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
