カス上がり対策逆テーパアンギュラボタンダイ -ストレートタイプ-ノーマル・α処理®-

カス上がり対策逆テーパアンギュラボタンダイ -ストレートタイプ-ノーマル・α処理®-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格拡大
評価 5.0平均満足度5.0 この商品のレビューをみる（3件）
通常価格(税別)
 -
税込価格
 -

ボタンダイの表面処理商品が初登場！刃先・内面を強化！「パンチ同様にボタンダイも...

詳細情報を確認する

(i)ご注意

  • PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

無料3D-CADライブラリー申し込み受付中

型番

未確定17,602件の候補があります。

Loading...

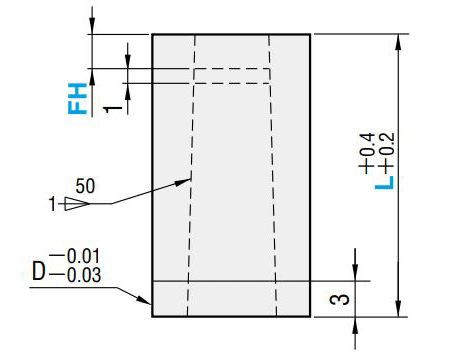

外形図

外形図・製品仕様

[ ! ]パンチの押し込み量は、FH寸法より大きくしてください。
ストレート部まで押し込むことで、カス上がり・カス詰まり対策として有効になります。

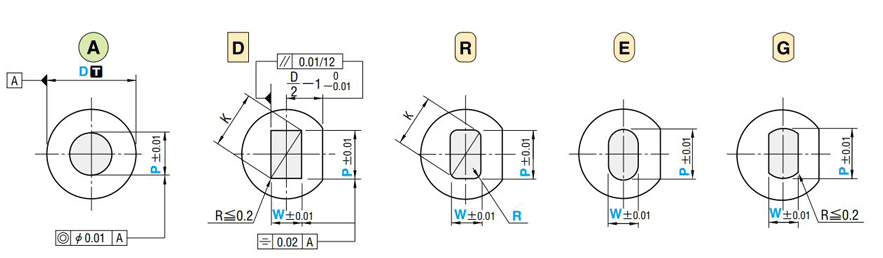

刃先形状刃先形状刃先形状刃先形状刃先形状

[ ! ]P≧W
[ ! ]P－0.4≧1.5
　(P寸ストレート部1.5mm以上)
[ ! ]K＝タップ付パンチ

[ ! ]P≧W
[ ! ]P－2R≧1.5
　(P寸ストレート部1.5mm以上)
[ ! ]K＝タップ付パンチ
[ ! ]0.15≦R＜W2

[ ! ]P＞W

[ ! ]P＞W
[ ! ]≧1.5
　(P寸ストレート部1.5mm以上)

[ ! ]α処理®の範囲は刃先内面及び刃先側端面です。
[ ! ]α処理®は刃先先端エッジ部に微小Rがつきます。

シャンク径
D[ T ]公差		[ M ]材質[ H ]硬度D寸法型式
ノーマルα処理®
n5SKH51相当61～64HRC5SRT-ASDSRTP-ASD
SKD11相当60～63HRC6～25
SKD11相当60～63HRC8～25SRT-ASD□SRTP-ASD□
粉末ハイス鋼64～67HRC4～25SRT-PASDSRTP-PASD
8～25SRT-PASD□SRTP-PASD□
+0.005/0SKH51相当61～64HRC5SRTA-ASDSRTAP-ASD
SKD11相当60～63HRC6～16
SKD11相当60～63HRC8～16SRTA-ASD□SRTAP-ASD□
粉末ハイス鋼64～67HRC5～16SRTA-PASDSRTAP-PASD
8～16SRTA-PASD□SRTAP-PASD□

[ H ]α処理®の表面硬度は1100～1200HVです。

規格表

型式L指定0.01mm単位指定0.005mm単位選択0.1mm単位

カス上がり対策逆テーパアンギュラボタン-ストレートタイプ-

カス上がり対策逆テーパアンギュラボタン-ストレートタイプ-

カス上がり対策逆テーパアンギュラボタン-ストレートタイプ-

MT※C※TS※FH※
TypeDmin.Pmax.P・Kmax.P・WminR（被加工材板厚）（クリアランス）（引張強さ（N/mm2））（テーパ深さ）
（SKH51相当）51620222530 2.00～2.50---MT≧0.5C≧0.060

（ただし、クリアランス
10%以下の場合には
C≧0.050）

カス上がり対策逆テーパアンギュラボタン-ストレートタイプ-

引張強さのレベルを選択1.0～3.0

（D n5）（D +0.005/0）
（ノーマル）
SRT-ASD		（α処理®）
SRTP-ASD		（ノーマル）
SRTA-ASD		（α処理®）
SRTAP-ASD
（SKD11相当）61620222530352.00～3.00--

0.15
～
W2
未満

のみ

カス上がり対策逆テーパアンギュラボタン-ストレートタイプ-

（D n5）（D +0.005/0）81620222530352.00～4.004.002.00
（ノーマル）
SRT-ASD

SRT-ASDD

SRT-ASDR

SRT-ASDE

SRT-ASDG		（α処理®）
SRTP-ASD

SRTP-ASDD

SRTP-ASDR

SRTP-ASDE

SRTP-ASDG		（ノーマル）
SRTA-ASD

SRTA-ASDD

SRTA-ASDR

SRTA-ASDE

SRTA-ASDG		（α処理®）
SRTAP-ASD

SRTAP-ASDD

SRTAP-ASDR

SRTAP-ASDE

SRTAP-ASDG		101620222530352.00～6.006.002.00
131620222530353.00～8.008.002.00
161620222530355.00～10.0010.002.00レベル引張強さ
（20）1620222530357.00～12.0012.003.00（N/mm2）
（25）16202225303510.00～16.0016.003.00H800～
（粉末ハイス鋼）51620222530 2.00～2.50--M600～

カス上がり対策逆テーパアンギュラボタン-ストレートタイプ-

（D n5）（D +0.005/0）61620222530352.00～3.00--L～599
（ノーマル）（α処理®）（ノーマル）（α処理®）81620222530352.00～4.004.002.00
SRT-PASDSRTP-PASDSRTA-PASDSRTAP-PASD101620222530352.00～6.006.002.00
SRT-PASDDSRTP-PASDDSRTA-PASDDSRTAP-PASDD131620222530353.00～8.008.002.00
SRT-PASDRSRTP-PASDRSRTA-PASDRSRTAP-PASDR161620222530355.00～10.0010.002.00
SRT-PASDESRTP-PASDESRTA-PASDESRTAP-PASDE（20）1620222530357.00～12.0012.003.00
SRT-PASDGSRTP-PASDGSRTA-PASDGSRTAP-PASDG（25）16202225303510.00～16.0016.003.00

※MT（被加工材板厚）およびC（クリアランス）・TS（引張強さ）・FH（テーパ深さ）は、カス上がり対策の逆テーパ加工データとして使用するものです。刃先寸法（P・W・R）はボタンダイ仕上寸法にてご指定ください。
[ ! ]D=（20）（25）はシャンク径公差Dn5のみの規格です。
[ ! ]クリアランスCが被加工材板厚MTの20%を超える場合、効果が期待できませんので、20%以下でご使用ください。クリアランスC≦被加工材板厚MT×20%
[ ! ]再研するとP寸法が変化します。変化量はテーパ幅（最大で片側0.05mm）と手―パ深さ・再研量により変わりますのでご注意ください。

注文例

型式-L-P-W-R（カス上がり対策逆テーパアンギュラボタン -ツバ付きタイプ- -ノーマル・α処理R- のみ）-MT-C-TS-FH

SRTP-ASDE8

-20-P3.80-W2.00  -MT1.50-C0.105-H-FH2.0

出荷日

■ノーマル
・
 3 日目出荷
・
 5 日目出荷

■α処理®  （SRTP-・SRTAP-）
・
 6 日目出荷
・
 7 日目出荷
[ NG ]α処理®はストーク適用不可

[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。

追加工

型式－L(LC・SLC)－P(PC)－W(WC)－R－MT－C－TS－FH－(KC…etc.)
SRT－ASD 6－16－P2.47    －MT1.50－C0.105－H－FH2.0－LKZ
追加工記号刃先形状
刃先PC
WC		刃先径変更
min：PW ＞ PCWC ≧ P・Wmin2 ≧2.00
指定0.01mm単位
max：PW ＜ PCWC ≦ P・Kmax＋0.2
指定0.01mm単位
全長LC全長変更　10≦LC＜L
指定0.1mm単位
(LKC・LKZ併用の場合0.01mm単位指定可)
[ ! ]導入部は(L－LC)分短くなります。
LKC全長公差変更
L＋0.4＋0.2 ⇨ ＋0.050　[ NG ] L(LC)＜10適用不可
(LC併用の場合、L寸法0.01mm単位指定可)
LKZ全長公差変更
L＋0.4＋0.2 ⇨ ＋0.010　[ NG ]L(LC)＜16適用不可
(LC併用の場合、L寸法0.01mm単位指定可)
追加工記号刃先形状
全長SLC全長変更・全長公差変更を1つのコードで加工します。
指定範囲、指定単位、注文方法、注意事項([ ! ])はLCと同様

LC

全長変更		＋

　 LKC

全長公差変更
L＋0.4＋0.2 ⇨ ＋0.050
(L寸法0.01mm単位指定可)
[ NG ]L(LC)＜10適用不可
その他KC廻り止め
一面加工		廻り止め
位置変更
指定1゜単位
[ NG ] D5～6適用不可
WKC廻り止め平行加工(2面)
[ ! ] 形状はKC併用可
[ NG ] L(LC)＜16適用不可
[ NG ] D5～6適用不可
KM浮き防止用キー溝加工
[ NG ]D＜6適用不可　[ NG ]WKC･ANF併用不可
[ ! ]D＝6の時、刃先形状はのみ適用
Dhℓ
615≦ℓ＜L
指定0.1mm単位
81.5
10
13
16
202
25
[ ! ] KM加工は廻り止め加工の対称位置になります。
ANFアンギュラ角度変更
0.6≦ANF≦1.2
指定0.2°単位
[ ! ] d≦dmax
[ ! ] d＝P＋2{(L－B)tan(ANF°)}

[ ! ]P－Btan(ANF°)≧0.6
W－Btan(ANF°)≧0.6


Dd max.
42.4
52.9
63.4
84.4
106.4
138.4
1610.6
2012.6
2516.6
テーパ値1/50
角度(片側)0.573°
DPC廻り止め
ノック溝加工		－
[ NG ]KC・WKC・KM併用不可
[ NG ]D＜10適用不可

[ ! ]D=10・13の時、
溝深さは1mmです。
D≧16の時、
溝深さは2mmです。

関連情報

ボタンダイの刃先・内径強化商品がついに登場！

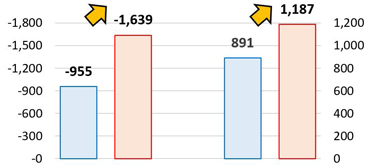

α処理®による機械的特性の向上（SKD11）

70%以上UP!

30%以上UP!

処理前

処理後

処理前

処理後

圧縮残留応力[MPa]

硬度[HV]

α処理®は母材表面をナノ結晶化させて強化する新表面処理技術です。製品の寸法・エッジ部・カス上がり対策溝の形状をほとんど変化させることなく、圧縮残留応力を付与し表面硬度を向上させます。また処理面にマイクロテクスチャを形成させることで摺動性も向上します。ボタンダイにα処理®をおこなうことで刃先・内径を強化し従来の製品と比較して飛躍的に耐摩耗性を向上させます。金属コーティングのように膜厚による変寸の心配もありません。ボタンダイのメンテナンス回数を減らし生産現場の改善に貢献します。

■試験結果

被加工材引張強度：440MPa 板厚：4.5mm
従来品（ミスミのSR-MHD）では約6万ショットで製品かえり高さが許容値を超えてしまい交換が必要でしたが、α処理®品（SRP-MHD）を使用したところ21万ショットを超えても製品かえり高さが許容値以下を維持しました。

カス上がり対策全長指定逆テーパダイ　-ツバ付きタイプ-　-ノーマル・α処理®-
