ストレートパンチ　-DLCコーティング-

ストレートパンチ　-DLCコーティング-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格拡大
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

低摩擦係数が特長のDLCコーティングを施したストレートパンチです。アルミのピア...

詳細情報を確認する

(i)ご注意

  • DLCコーティング範囲はL寸によって異なります。
    [L寸40mm以下]P寸部を全範囲コーティングします。
    [L寸40mmより大きいサイズ]刃先端面より20mmにコーティングをします。

無料3D-CADライブラリー申し込み受付中

型番

未確定72件の候補があります。

Loading...

商品情報

関連ページ

HXコーティング  P.1731

外形図・製品仕様

ストレートパンチ－DLCコーティング－

コーティングは刃先端面と刃先径（P）に行っています。（ツバ部にはコーティングされません。）
刃先端面の研磨はコーティング前に行っております。

 材質
 硬度		型式
SKH51
61～64HRC
表面3000HV
以上		N-SHC
粉末ハイス鋼
64～67HRC
表面3000HV
以上		N-PHC

規格表

型式L指定0.01mm単位HT
Type呼び径min. P max.
N-SHC
N-PHC		44050607080    3.00～ 4.0075
54050607080    4.00～ 5.008
64050607080    5.00～ 6.009
8405060708090100  6.00～ 8.0011
10405060708090100  8.00～ 10.0013
1340506070809010011012010.00～ 13.0016
1640506070809010011012013.00～ 16.0019
2040506070809010011012016.00～ 20.0023
2540506070809010011012020.00～ 25.0028

呼び径はD寸加工前のブランク外径寸法です。

注文例

ストレートパンチ－DLCコーティング－

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

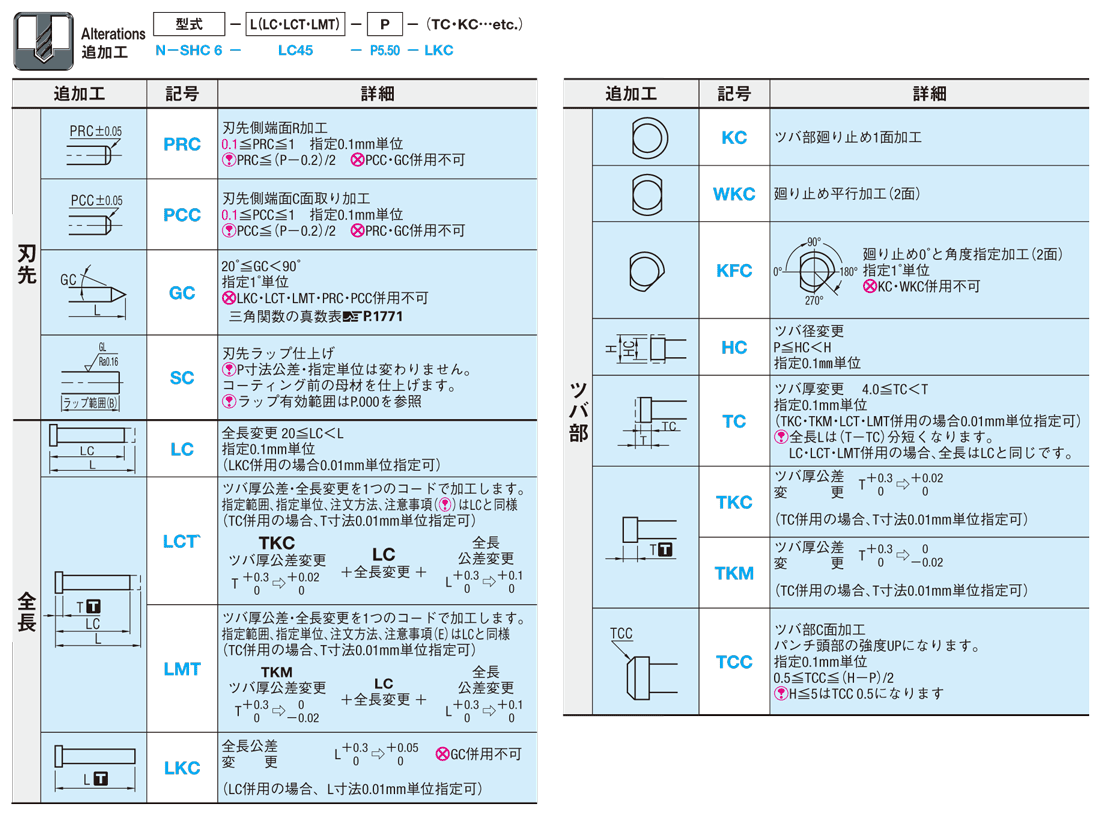

追加工

ストレートパンチ－DLCコーティング－

P.1771

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
材質
No.（呼び径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
LC(全長変更)(mm)
LCT(ツバ厚公差変更+全長変更)(mm)
LMT(ツバ厚公差変更+全長変更)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
粉末ハイス鋼
4
3 ～ 4
40 ～ 80
-
-
-
10

1個

-( - )

お見積り

粉末ハイス鋼
4
3 ～ 4
-
20 ～ 80
-
-
10

1個

-( - )

お見積り

粉末ハイス鋼
4
3 ～ 4
-
-
20 ～ 80
-
10

1個

-( - )

お見積り

粉末ハイス鋼
4
3 ～ 4
-
-
-
20 ～ 80
10

1個

-( - )

お見積り

粉末ハイス鋼
5
4 ～ 5
40 ～ 80
-
-
-
10

1個

-( - )

お見積り

粉末ハイス鋼
5
4 ～ 5
-
20 ～ 80
-
-
10

1個

-( - )

お見積り

粉末ハイス鋼
5
4 ～ 5
-
-
20 ～ 80
-
10

1個

-( - )

お見積り

粉末ハイス鋼
5
4 ～ 5
-
-
-
20 ～ 80
10

1個

-( - )

お見積り

粉末ハイス鋼
6
5 ～ 6
40 ～ 80
-
-
-
10

1個

-( - )

お見積り

粉末ハイス鋼
6
5 ～ 6
-
20 ～ 80
-
-
10

1個

-( - )

お見積り

粉末ハイス鋼
6
5 ～ 6
-
-
20 ～ 80
-
10

1個

-( - )

お見積り

粉末ハイス鋼
6
5 ～ 6
-
-
-
20 ～ 80
10

1個

-( - )

お見積り

粉末ハイス鋼
8
6 ～ 8
40 ～ 100
-
-
-
10

1個

-( - )

お見積り

粉末ハイス鋼
8
6 ～ 8
-
20 ～ 100
-
-
10

1個

-( - )

お見積り

粉末ハイス鋼
8
6 ～ 8
-
-
20 ～ 100
-
10

1個

-( - )

お見積り

粉末ハイス鋼
8
6 ～ 8
-
-
-
20 ～ 100
10

1個

-( - )

お見積り

粉末ハイス鋼
10
8 ～ 10
40 ～ 100
-
-
-
10

1個

-( - )

お見積り

粉末ハイス鋼
10
8 ～ 10
-
20 ～ 100
-
-
10

1個

-( - )

お見積り

粉末ハイス鋼
10
8 ～ 10
-
-
20 ～ 100
-
10

1個

-( - )

お見積り

粉末ハイス鋼
10
8 ～ 10
-
-
-
20 ～ 100
10

1個

-( - )

お見積り

粉末ハイス鋼
13
10 ～ 13
40 ～ 120
-
-
-
10

1個

-( - )

お見積り

粉末ハイス鋼
13
10 ～ 13
-
20 ～ 120
-
-
10

1個

-( - )

お見積り

粉末ハイス鋼
13
10 ～ 13
-
-
20 ～ 120
-
10

1個

-( - )

お見積り

粉末ハイス鋼
13
10 ～ 13
-
-
-
20 ～ 120
10

1個

-( - )

お見積り

粉末ハイス鋼
16
13 ～ 16
40 ～ 120
-
-
-
10

1個

-( - )

お見積り

粉末ハイス鋼
16
13 ～ 16
-
20 ～ 120
-
-
10

1個

-( - )

お見積り

粉末ハイス鋼
16
13 ～ 16
-
-
20 ～ 120
-
10

1個

-( - )

お見積り

粉末ハイス鋼
16
13 ～ 16
-
-
-
20 ～ 120
10

1個

-( - )

お見積り

粉末ハイス鋼
20
16 ～ 20
40 ～ 120
-
-
-
10

1個

-( - )

お見積り

粉末ハイス鋼
20
16 ～ 20
-
20 ～ 120
-
-
10

1個

-( - )

お見積り

粉末ハイス鋼
20
16 ～ 20
-
-
20 ～ 120
-
10

1個

-( - )

お見積り

粉末ハイス鋼
20
16 ～ 20
-
-
-
20 ～ 120
10

1個

-( - )

お見積り

粉末ハイス鋼
25
20 ～ 25
40 ～ 120
-
-
-
10

1個

-( - )

お見積り

粉末ハイス鋼
25
20 ～ 25
-
20 ～ 120
-
-
10

1個

-( - )

お見積り

粉末ハイス鋼
25
20 ～ 25
-
-
20 ～ 120
-
10

1個

-( - )

お見積り

粉末ハイス鋼
25
20 ～ 25
-
-
-
20 ～ 120
10

1個

-( - )

お見積り

SKH51相当
4
3 ～ 4
40 ～ 80
-
-
-
10

1個

-( - )

お見積り

SKH51相当
4
3 ～ 4
-
20 ～ 80
-
-
10

1個

-( - )

お見積り

SKH51相当
4
3 ～ 4
-
-
20 ～ 80
-
10

1個

-( - )

お見積り

SKH51相当
4
3 ～ 4
-
-
-
20 ～ 80
10

1個

-( - )

お見積り

SKH51相当
5
4 ～ 5
40 ～ 80
-
-
-
10

1個

-( - )

お見積り

SKH51相当
5
4 ～ 5
-
20 ～ 80
-
-
10

1個

-( - )

お見積り

SKH51相当
5
4 ～ 5
-
-
20 ～ 80
-
10

1個

-( - )

お見積り

SKH51相当
5
4 ～ 5
-
-
-
20 ～ 80
10

1個

-( - )

お見積り

SKH51相当
6
5 ～ 6
40 ～ 80
-
-
-
10

1個

-( - )

お見積り

SKH51相当
6
5 ～ 6
-
20 ～ 80
-
-
10

1個

-( - )

お見積り

SKH51相当
6
5 ～ 6
-
-
20 ～ 80
-
10

1個

-( - )

お見積り

SKH51相当
6
5 ～ 6
-
-
-
20 ～ 80
10

1個

-( - )

お見積り

SKH51相当
8
6 ～ 8
40 ～ 100
-
-
-
10

1個

-( - )

お見積り

SKH51相当
8
6 ～ 8
-
20 ～ 100
-
-
10

1個

-( - )

お見積り

SKH51相当
8
6 ～ 8
-
-
20 ～ 100
-
10

1個

-( - )

お見積り

SKH51相当
8
6 ～ 8
-
-
-
20 ～ 100
10

1個

-( - )

お見積り

SKH51相当
10
8 ～ 10
40 ～ 100
-
-
-
10

1個

-( - )

お見積り

SKH51相当
10
8 ～ 10
-
20 ～ 100
-
-
10

1個

-( - )

お見積り

SKH51相当
10
8 ～ 10
-
-
20 ～ 100
-
10

1個

-( - )

お見積り

SKH51相当
10
8 ～ 10
-
-
-
20 ～ 100
10

1個

-( - )

お見積り

SKH51相当
13
10 ～ 13
40 ～ 120
-
-
-
10

1個

-( - )

お見積り

SKH51相当
13
10 ～ 13
-
20 ～ 120
-
-
10

1個

-( - )

お見積り

SKH51相当
13
10 ～ 13
-
-
20 ～ 120
-
10

1個

-( - )

お見積り

SKH51相当
13
10 ～ 13
-
-
-
20 ～ 120
10

1個

-( - )

お見積り

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

低摩擦係数が特長のDLCコーティングを施したストレートパンチです。アルミのピアス加工等で有効です。

(i)ご注意

  • DLCコーティング範囲はL寸によって異なります。
    [L寸40mm以下]P寸部を全範囲コーティングします。
    [L寸40mmより大きいサイズ]刃先端面より20mmにコーティングをします。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
