欠円シャンクジェクタパンチ －DLCコーティング・NWコーティング(DLC+WPC®処理)－

欠円シャンクジェクタパンチ －DLCコーティング・NWコーティング(DLC+WPC®処理)－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格拡大
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

シャンクに廻り止め用のフラット面を設けたジェクタパンチに、DLC系コーティング...

詳細情報を確認する

  • 厚板打ち抜き用有無：
    無
  • 先端形状：
    1段
  • 材質：
    粉末ハイス鋼
  • シャンク(取付部)形状：
    欠円
  • T（ツバ厚/板厚）(mm)：
    5

無料3D-CADライブラリー申し込み受付中

型番

未確定13,818件の候補があります。

Loading...

商品情報

関連ページ

RWコーティング P.1727
DLCコーティング P.1731
NWコーティング P.1731
• ジェクタ穴詳細は、ジェクタパンチブランク P.350
• ジェクタピン詳細は、ジェクタピンセット P.355

外形図・製品仕様

欠円シャンクジェクタパンチ －DLCコーティング・NWコーティング(DLCコーティング+WPCR処理)－

RWコーティング・NWコーティングは刃先先端エッジ部に微小Rがつきます。
刃先端面の研磨はコーティング前に行っています。
ジェクタピンの飛び出し量の求め方（参考値） P.354

シャンク径
D公差		 材質
 硬度		型式
Type刃先形状B
刃先長さ
D
+0.005/0		粉末ハイス鋼
64～67HRC
表面3000HV以上		DLCコーティング
GN-PJ
GN-PJV
NWコーティング
GNW-PJ
GNW-PJV

欠円シャンクジェクタパンチ -DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）-

欠円シャンクジェクタパンチ -DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）-

刃先長さ（B）
L＞S
欠円シャンクジェクタパンチ －DLCコーティング・NWコーティング(DLCコーティング+WPCR処理)－

規格表

型式L指定0.01mm単位BH

欠円シャンクジェクタパンチ -DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）-

欠円シャンクジェクタパンチ -DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）-

欠円シャンクジェクタパンチ -DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）-

Type刃先形状B
刃先長さ		D
min. P max.P・Kmax.W max.P・Wmin.R

DLCコーティング
GN-PJ
バネ強化タイプ
（D8～25）
GN-PJV

NWコーティング
GNW-PJ
バネ強化タイプ
（D8～25）
GNW-PJV

欠円シャンクジェクタパンチ -DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）-

欠円シャンクジェクタパンチ -DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）-

（4）4050607080  1.00～2.803.972.801.00

欠円シャンクジェクタパンチ -DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）-

87
（5）4050607080  2.00～3.804.973.802.008
（6）4050607080  2.00～4.805.974.802.009
8（40）50607080901003.00～5.807.975.803.001311
10（40）50607080901003.00～7.809.977.803.0013
13（40）50607080901006.00～10.8012.9710.806.0016
16（40）（50）6070809010010.00～13.8015.9713.806.001919
20（40）（50）6070809010013.00～17.8019.9717.806.0023
25（40）（50）6070809010018.00～22.8024.9722.806.0028

欠円シャンクジェクタパンチ -DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）-

（4） 50607080  1.00～2.803.972.802.00137
（5） 50607080  2.00～3.804.973.802.008
（6） 50607080  2.00～4.805.974.802.009
8 50607080901003.00～5.807.975.803.001911
10 50607080901003.00～7.809.977.803.0013
13 50607080901006.00～10.8012.9710.806.0016
16  6070809010010.00～13.8015.9713.806.002519
20  6070809010013.00～17.8019.9717.806.0023
25  6070809010018.00～22.8024.9722.806.0028

欠円シャンクジェクタパンチ -DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）-
D＝3～ 6a＝0.5 D寸法が3～6のとき、a部は0.5mmになります。
D＝8～25a＝1  D寸法が8～25のとき、a部は1mmになります。
GRW-PJV, GN-PJV, GNW-PJVのばね定数はGRW-PJ, GN-PJ, GNW-PJの2倍です。
欠円シャンクジェクタパンチ -DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）- ：P・K＞D-0.05ℓ＝0    刃先形状欠円シャンクジェクタパンチ -DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）- でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。
D（4）（5）（6）はGRW-PJ, GN-PJ, GNW-PJのみの規格です。バネ強化タイプはD8～25のみになります。
L（40）B＝ 6 全長が（40）の場合、刃先長さは一律6mmになります。
L（50）B＝13 全長が（50）の場合、刃先長さは一律13mmになります。

注文例



欠円シャンクジェクタパンチ -DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）-

型式-L-P-W-R （ R D ）
 GNW-PJDS 6-40-P1.240-W1.50-

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

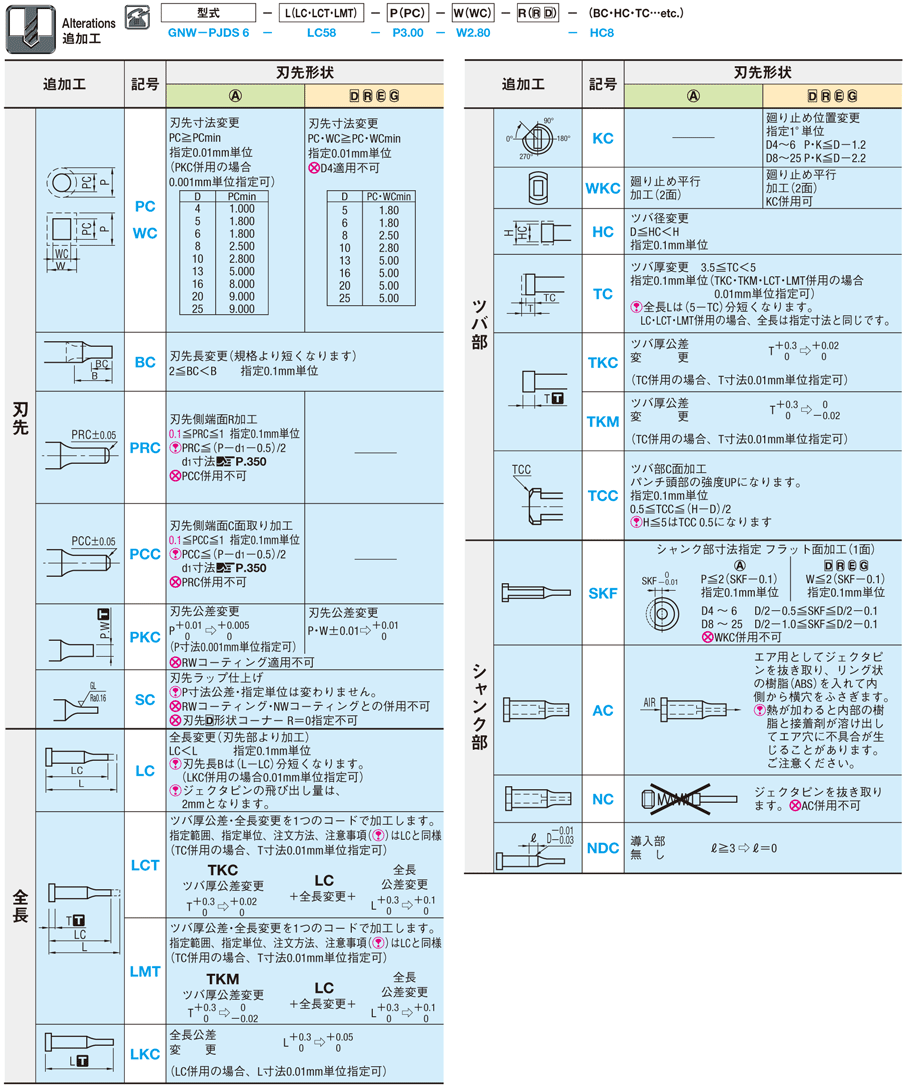

追加工

欠円シャンクジェクタパンチ －DLCコーティング・NWコーティング(DLCコーティング+WPCR処理)－

P.350

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 231
  8. 次へ
型番
ジェクタ
刃先形状
表面処理
B（刃先長さ）
D（シャンク径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
LC(全長変更)(mm)
LCT(ツバ厚公差変更+全長変更)(mm)
LMT(ツバ厚公差変更+全長変更)(mm)
PC(刃先寸法変更)(mm)
R(刃先コーナーR)(mm)
W(刃先寸法)(mm)
WC(刃先寸法変更)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
標準タイプ
丸形
DLC(XCD)コーティング
L
4
1 ～ 2.8
50 ～ 80
-
-
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
4
1 ～ 2.8
-
39 ～ 49.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
4
1 ～ 2.8
-
50.1 ～ 59.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
4
1 ～ 2.8
-
60.1 ～ 69.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
4
1 ～ 2.8
-
70.1 ～ 79.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
4
1 ～ 2.8
-
-
39 ～ 49.9
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
4
1 ～ 2.8
-
-
50.1 ～ 59.9
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
4
1 ～ 2.8
-
-
60.1 ～ 69.9
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
4
1 ～ 2.8
-
-
70.1 ～ 79.9
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
4
1 ～ 2.8
-
-
-
39 ～ 49.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
4
1 ～ 2.8
-
-
-
50.1 ～ 59.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
4
1 ～ 2.8
-
-
-
60.1 ～ 69.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
4
1 ～ 2.8
-
-
-
70.1 ～ 79.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
2 ～ 3.8
50 ～ 80
-
-
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
-
50 ～ 80
-
-
-
1.8 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
2 ～ 3.8
-
39 ～ 49.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
-
-
39 ～ 49.9
-
-
1.8 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
2 ～ 3.8
-
50.1 ～ 59.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
-
-
50.1 ～ 59.9
-
-
1.8 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
2 ～ 3.8
-
60.1 ～ 69.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
-
-
60.1 ～ 69.9
-
-
1.8 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
2 ～ 3.8
-
70.1 ～ 79.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
-
-
70.1 ～ 79.9
-
-
1.8 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
2 ～ 3.8
-
-
39 ～ 49.9
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
-
-
-
39 ～ 49.9
-
1.8 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
2 ～ 3.8
-
-
50.1 ～ 59.9
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
-
-
-
50.1 ～ 59.9
-
1.8 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
2 ～ 3.8
-
-
60.1 ～ 69.9
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
-
-
-
60.1 ～ 69.9
-
1.8 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
2 ～ 3.8
-
-
70.1 ～ 79.9
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
-
-
-
70.1 ～ 79.9
-
1.8 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
2 ～ 3.8
-
-
-
39 ～ 49.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
-
-
-
-
39 ～ 49.9
1.8 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
2 ～ 3.8
-
-
-
50.1 ～ 59.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
-
-
-
-
50.1 ～ 59.9
1.8 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
2 ～ 3.8
-
-
-
60.1 ～ 69.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
-
-
-
-
60.1 ～ 69.9
1.8 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
2 ～ 3.8
-
-
-
70.1 ～ 79.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
5
-
-
-
-
70.1 ～ 79.9
1.8 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
6
2 ～ 4.8
50 ～ 80
-
-
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
6
-
50 ～ 80
-
-
-
1.8 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
6
2 ～ 4.8
-
39 ～ 49.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
6
-
-
39 ～ 49.9
-
-
1.8 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
6
2 ～ 4.8
-
50.1 ～ 59.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
6
-
-
50.1 ～ 59.9
-
-
1.8 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
6
2 ～ 4.8
-
60.1 ～ 69.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
6
-
-
60.1 ～ 69.9
-
-
1.8 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
6
2 ～ 4.8
-
70.1 ～ 79.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
6
-
-
70.1 ～ 79.9
-
-
1.8 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
6
2 ～ 4.8
-
-
39 ～ 49.9
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
6
-
-
-
39 ～ 49.9
-
1.8 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
6
2 ～ 4.8
-
-
50.1 ～ 59.9
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
6
-
-
-
50.1 ～ 59.9
-
1.8 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
6
2 ～ 4.8
-
-
60.1 ～ 69.9
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
6
-
-
-
60.1 ～ 69.9
-
1.8 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
6
2 ～ 4.8
-
-
70.1 ～ 79.9
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
6
-
-
-
70.1 ～ 79.9
-
1.8 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
6
2 ～ 4.8
-
-
-
39 ～ 49.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
6
-
-
-
-
39 ～ 49.9
1.8 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
DLC(XCD)コーティング
L
6
2 ～ 4.8
-
-
-
50.1 ～ 59.9
-
-
-
-
10

1個

-( - )

お見積り

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 231
  8. 次へ

Loading...

詳細情報

基本情報

シャンクに廻り止め用のフラット面を設けたジェクタパンチに、DLC系コーティングを施したパンチです。アルミの打抜き用途で効果を発揮します。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

欠円シャンクジェクタパンチ －DLCコーティング・NWコーティング(DLC+WPC®処理)－

欠円シャンクジェクタパンチ －DLCコーティング・NWコーティング(DLC+WPC®処理)－

    欠円シャンクジェクタパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-

    欠円シャンクジェクタパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-

      欠円シャンクジェクタパンチ　-RXコーティング・HXコーティング-

      欠円シャンクジェクタパンチ　-RXコーティング・HXコーティング-

        ピン大径ジェクタパンチ -α処理®-

        ピン大径ジェクタパンチ -α処理®-

          ピン大径ジェクタパンチ -ノーマル・ラップ仕上げ-

          ピン大径ジェクタパンチ -ノーマル・ラップ仕上げ-

            ミニパンチ

            ミニパンチ

              欠円シャンクショルダーパンチ－DLCコーティング・NWコーティング－

              欠円シャンクショルダーパンチ－DLCコーティング・NWコーティング－

                ジェクタパンチ－NWコーティング（DLC＋WPC®処理）－

                ジェクタパンチ－NWコーティング（DLC＋WPC®処理）－

                  ショルダーパンチ－NWコーティング(DLC+WPC®処理)－

                  ショルダーパンチ－NWコーティング(DLC+WPC®処理)－

                    全長ショートショルダーパンチ－DLCコーティング・NWコーティング(DLC+WPC®処理)－

                    全長ショートショルダーパンチ－DLCコーティング・NWコーティング(DLC+WPC®処理)－

                      欠円シャンクタップ付パンチ　-DLCコーティング・NWコーティング-

                      欠円シャンクタップ付パンチ　-DLCコーティング・NWコーティング-

                        欠円シャンクジェクタパンチ　-WPC®処理・HWコーティング（TiCN＋WPC®処理）-

                        欠円シャンクジェクタパンチ　-WPC®処理・HWコーティング（TiCN＋WPC®処理）-

                          ショルダー2段パンチ－NWコーティング(DLC+WPC®処理)－

                          ショルダー2段パンチ－NWコーティング(DLC+WPC®処理)－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 お見積り   お見積り   お見積り   5日目～   2日目～   当日出荷可能 2日目   当日出荷可能 お見積り   お見積り   8日目   お見積り   お見積り   3日目   お見積り
                            厚板打ち抜き用有無 無 無 無 無 無 無 無 無 無 無 無 無 無
                            先端形状 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 2段
                            材質 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 SKD11相当 SKD11相当 SKH51相当 - - - - 粉末ハイス鋼 - -
                            シャンク(取付部)形状 欠円 欠円 欠円 標準 標準 標準 欠円 標準 標準 標準 欠円タップ付 欠円 標準
                            T（ツバ厚/板厚）(mm) 5 5 5 5 5 5 5 5 5 3 - 5 5

                            欠円シャンクジェクタパンチ －DLCコーティング・NWコーティング(DLC+WPC®処理)－のレビュー

                            この商品のレビューはありません レビューを書く

                            パンチカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            プレス金型部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
