バーリングパンチ　　DLCコート処理　-先端テーパ-

バーリングパンチ　　DLCコート処理　-先端テーパ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

低摩擦係数が特徴のDLCコーティングかDLCコーティングの下地にWPC®処理行...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定78件の候補があります。

Loading...

商品情報

関連ページ

DLCコーティング  P.1731
NWコーティング  P.1731

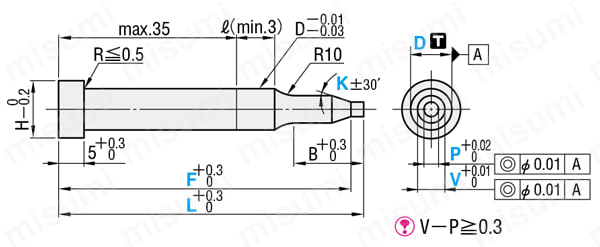

外形図・製品仕様

バーリングパンチ　　DLCコート処理　-先端Rタイプ-
型式材質表面処理硬度
Dm5D +0.005/0
先端ショート先端ロング先端ショート先端ロング
N-SHMTN-SHMTLAN-SHMTAN-SHMTLSKH51
相当		DLC
コーティング		61～64HRC
表面3000HV
以上
NW-SHMTNW-SHMTLANW-SHMTANW-SHMTL
N-PHMTN-PHMTLAN-PHMTAN-PHMTL粉末ハイス鋼64～67HRC
表面3000HV
以上
NW-PHMTNW-PHMTLANW-PHMTANW-PHMTL

シャンク径公差 D（m5）・（+0.005/0）選択

規格表

BH型式L指定0.01mm単位指定0.1mm単位1゜単位
TypeDmin.Vmax.P min.FK
87先端ショート
（Dm5）   （D +0.005/0） 		440.0～80.0
（0.1mm単位）		1.60～3.991.00F≦L-20°＜K＜90°
8
DLCコーティング		51.80～4.991.20
9N-SHMT    AN-SHMT
N-PHMT    AN-PHMT		61.80～5.991.20
11
NWコーティング		82.10～7.991.50
13NW-SHMT    ANW-SHMT
NW-PHMT    ANW-PHMT		103.00～9.992.50
157先端ロング
（Dm5）   （D +0.005/0） 		450.0～80.0
（0.1mm単位）		1.60～3.991.00
8
DLCコーティング		51.80～4.991.20
9N-SHMTL    AN-SHMTL
N-PHMTL    AN-PHMTL		61.80～5.991.20
11
NWコーティング		82.10～7.991.50
13NW-SHMTL    ANW-SHMTL
NW-PHMTL    ANW-PHMTL		103.00～9.992.50

V-P≧0.3 B≧（L-F）+｛（V-P）/2tanK｝+2

注文例

バーリングパンチ　　DLCコート処理　-先端Rタイプ-

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

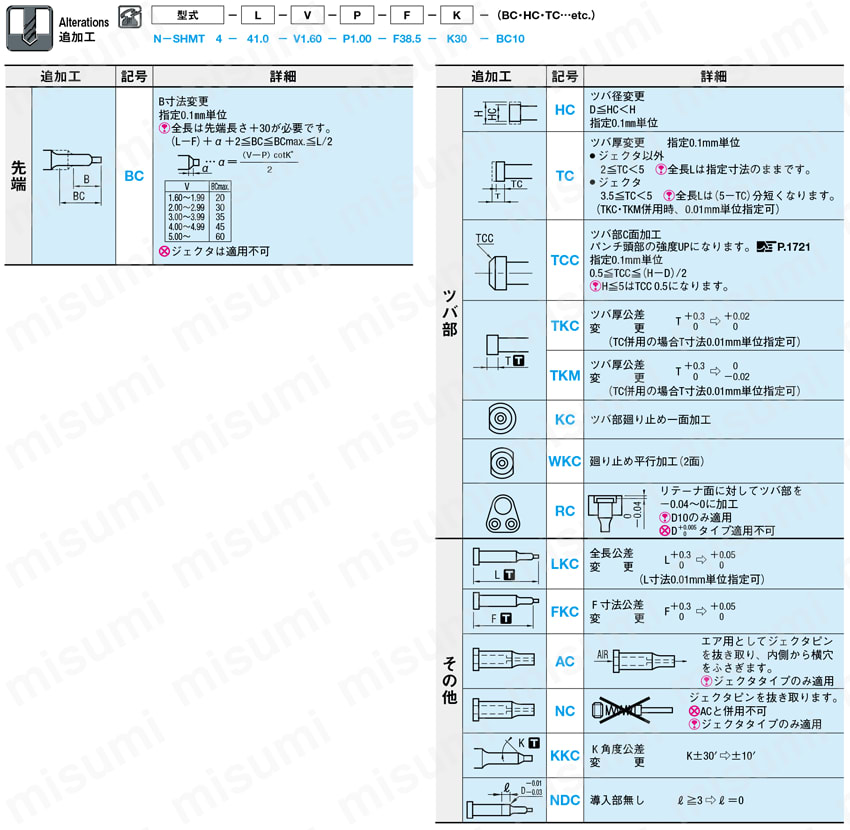

追加工

バーリングパンチ　　DLCコート処理　-先端Rタイプ-

P.1721

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
材質
表面処理
L(長さ)(mm)
シャンク径公差
B(刃先長さ)
D（シャンク径)(mm)
K(角度)(°)
P(刃先寸法)(mm)
V(刃先寸法)(mm)
F(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
粉末ハイス鋼
DLC(XCD)コーティング
40 ～ 80
+0.005/0
ショート
4
1 ～ 89
1 ～ 3.9
1.6 ～ 3.99
30 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC(XCD)コーティング
40 ～ 80
+0.005/0
ショート
5
1 ～ 89
1.2 ～ 4.9
1.8 ～ 4.99
30 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC(XCD)コーティング
40 ～ 80
+0.005/0
ショート
6
1 ～ 89
1.2 ～ 5.9
1.8 ～ 5.99
30 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC(XCD)コーティング
40 ～ 80
+0.005/0
ショート
8
1 ～ 89
1.5 ～ 7.9
2.1 ～ 7.99
30 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC(XCD)コーティング
40 ～ 80
+0.005/0
ショート
10
0 ～ 90
3 ～ 9.96
3 ～ 9.99
30 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC(XCD)コーティング
50 ～ 80
+0.005/0
ロング
4
1 ～ 89
1 ～ 3.69
1.6 ～ 3.99
35.5 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC(XCD)コーティング
50 ～ 80
+0.005/0
ロング
5
1 ～ 89
1.2 ～ 4.69
1.8 ～ 4.99
35.5 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC(XCD)コーティング
50 ～ 80
+0.005/0
ロング
6
1 ～ 89
1.2 ～ 5.69
1.8 ～ 5.99
35.5 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC(XCD)コーティング
50 ～ 80
+0.005/0
ロング
8
1 ～ 89
1.5 ～ 7.69
2.1 ～ 7.99
35.5 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC(XCD)コーティング
50 ～ 80
+0.005/0
ロング
10
1 ～ 89
2.5 ～ 9.69
3 ～ 9.99
35.5 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC(XCD)コーティング
40 ～ 80
+0.005/0
ショート
4
1 ～ 89
1 ～ 3.9
1.6 ～ 3.99
30 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC(XCD)コーティング
40 ～ 80
+0.005/0
ショート
5
1 ～ 89
1.2 ～ 4.9
1.8 ～ 4.99
30 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC(XCD)コーティング
40 ～ 80
+0.005/0
ショート
6
1 ～ 89
1.2 ～ 5.9
1.8 ～ 5.99
30 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC(XCD)コーティング
40 ～ 80
+0.005/0
ショート
8
1 ～ 89
1.5 ～ 7.9
2.1 ～ 7.99
30 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC(XCD)コーティング
40 ～ 80
+0.005/0
ショート
10
0 ～ 90
3 ～ 9.96
3 ～ 9.99
30 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC(XCD)コーティング
50 ～ 80
+0.005/0
ロング
4
1 ～ 89
1 ～ 3.69
1.6 ～ 3.99
35.5 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC(XCD)コーティング
50 ～ 80
+0.005/0
ロング
5
1 ～ 89
1.2 ～ 4.69
1.8 ～ 4.99
35.5 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC(XCD)コーティング
50 ～ 80
+0.005/0
ロング
6
1 ～ 89
1.2 ～ 5.69
1.8 ～ 5.99
35.5 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC(XCD)コーティング
50 ～ 80
+0.005/0
ロング
8
1 ～ 89
1.5 ～ 7.69
2.1 ～ 7.99
35.5 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC(XCD)コーティング
50 ～ 80
+0.005/0
ロング
10
1 ～ 89
2.5 ～ 9.69
3 ～ 9.99
35.5 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC+WPC
40 ～ 80
+0.005/0
ショート
4
1 ～ 89
1 ～ 3.9
1.6 ～ 3.99
30 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC+WPC
40 ～ 80
+0.005/0
ショート
5
1 ～ 89
1.2 ～ 4.9
1.8 ～ 4.99
30 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC+WPC
40 ～ 80
+0.005/0
ショート
6
1 ～ 89
1.2 ～ 5.9
1.8 ～ 5.99
30 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC+WPC
40 ～ 80
+0.005/0
ショート
8
1 ～ 89
1.5 ～ 7.9
2.1 ～ 7.99
30 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC+WPC
40 ～ 80
+0.005/0
ショート
10
0 ～ 90
3 ～ 9.96
3 ～ 9.99
30 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC+WPC
50 ～ 80
+0.005/0
ロング
4
1 ～ 89
1 ～ 3.69
1.6 ～ 3.99
35.5 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC+WPC
50 ～ 80
+0.005/0
ロング
5
1 ～ 89
1.2 ～ 4.69
1.8 ～ 4.99
35.5 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC+WPC
50 ～ 80
+0.005/0
ロング
6
1 ～ 89
1.2 ～ 5.69
1.8 ～ 5.99
35.5 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC+WPC
50 ～ 80
+0.005/0
ロング
8
1 ～ 89
1.5 ～ 7.69
2.1 ～ 7.99
35.5 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC+WPC
50 ～ 80
+0.005/0
ロング
10
1 ～ 89
2.5 ～ 9.69
3 ～ 9.99
35.5 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC+WPC
40 ～ 80
+0.005/0
ショート
4
1 ～ 89
1 ～ 3.9
1.6 ～ 3.99
30 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC+WPC
40 ～ 80
+0.005/0
ショート
5
1 ～ 89
1.2 ～ 4.9
1.8 ～ 4.99
30 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC+WPC
40 ～ 80
+0.005/0
ショート
6
1 ～ 89
1.2 ～ 5.9
1.8 ～ 5.99
30 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC+WPC
40 ～ 80
+0.005/0
ショート
8
1 ～ 89
1.5 ～ 7.9
2.1 ～ 7.99
30 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC+WPC
40 ～ 80
+0.005/0
ショート
10
0 ～ 90
3 ～ 9.96
3 ～ 9.99
30 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC+WPC
50 ～ 80
+0.005/0
ロング
4
1 ～ 89
1 ～ 3.69
1.6 ～ 3.99
35.5 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC+WPC
50 ～ 80
+0.005/0
ロング
5
1 ～ 89
1.2 ～ 4.69
1.8 ～ 4.99
35.5 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC+WPC
50 ～ 80
+0.005/0
ロング
6
1 ～ 89
1.2 ～ 5.69
1.8 ～ 5.99
35.5 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC+WPC
50 ～ 80
+0.005/0
ロング
8
1 ～ 89
1.5 ～ 7.69
2.1 ～ 7.99
35.5 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC+WPC
50 ～ 80
+0.005/0
ロング
10
1 ～ 89
2.5 ～ 9.69
3 ～ 9.99
35.5 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC(XCD)コーティング
40 ～ 80
m5
ショート
4
1 ～ 89
1 ～ 3.9
1.6 ～ 3.99
30 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC(XCD)コーティング
40 ～ 80
m5
ショート
5
1 ～ 89
1.2 ～ 4.9
1.8 ～ 4.99
30 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC(XCD)コーティング
40 ～ 80
m5
ショート
6
1 ～ 89
1.2 ～ 5.9
1.8 ～ 5.99
30 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC(XCD)コーティング
40 ～ 80
m5
ショート
8
1 ～ 89
1.5 ～ 7.9
2.1 ～ 7.99
30 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC(XCD)コーティング
40 ～ 80
m5
ショート
10
0 ～ 90
2.5 ～ 9.96
3 ～ 9.99
30 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC(XCD)コーティング
50 ～ 80
m5
ロング
4
1 ～ 89
1 ～ 3.69
1.6 ～ 3.99
35.5 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC(XCD)コーティング
50 ～ 80
m5
ロング
5
1 ～ 89
1.2 ～ 4.69
1.8 ～ 4.99
35.5 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC(XCD)コーティング
50 ～ 80
m5
ロング
6
1 ～ 89
1.2 ～ 5.69
1.8 ～ 5.99
35.5 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC(XCD)コーティング
50 ～ 80
m5
ロング
8
1 ～ 89
1.5 ～ 7.69
2.1 ～ 7.99
35.5 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC(XCD)コーティング
50 ～ 80
m5
ロング
10
1 ～ 89
2.5 ～ 9.69
3 ～ 9.99
35.5 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC(XCD)コーティング
40 ～ 80
m5
ショート
4
1 ～ 89
1 ～ 3.9
1.6 ～ 3.99
30 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC(XCD)コーティング
40 ～ 80
m5
ショート
5
1 ～ 89
1.2 ～ 4.9
1.8 ～ 4.99
30 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC(XCD)コーティング
40 ～ 80
m5
ショート
6
1 ～ 89
1.2 ～ 5.9
1.8 ～ 5.99
30 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC(XCD)コーティング
50 ～ 80
m5
ロング
4
1 ～ 89
1 ～ 3.69
1.6 ～ 3.99
35.5 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC(XCD)コーティング
50 ～ 80
m5
ロング
5
1 ～ 89
1.2 ～ 4.69
1.8 ～ 4.99
35.5 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC(XCD)コーティング
50 ～ 80
m5
ロング
6
1 ～ 89
1.2 ～ 5.69
1.8 ～ 5.99
35.5 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC(XCD)コーティング
50 ～ 80
m5
ロング
8
1 ～ 89
1.5 ～ 7.69
2.1 ～ 7.99
35.5 ～ 78
10

1個

-( - )

8日目

SKH51相当
DLC(XCD)コーティング
50 ～ 80
m5
ロング
10
1 ～ 89
2.5 ～ 9.69
3 ～ 9.99
35.5 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC+WPC
40 ～ 80
m5
ショート
4
1 ～ 89
1 ～ 3.9
1.6 ～ 3.99
30 ～ 78
10

1個

-( - )

8日目

粉末ハイス鋼
DLC+WPC
40 ～ 80
m5
ショート
5
1 ～ 89
1.2 ～ 4.9
1.8 ～ 4.99
30 ～ 78
10

1個

-( - )

8日目

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

低摩擦係数が特徴のDLCコーティングかDLCコーティングの下地にWPC®処理行い、膜の密着性、疲労強度、耐焼付性、耐摩耗性、耐凝着性を向上させるNWコーティングの選択が可能な先端テーパタイプのパーリングパンチです。先端ショート、先端ロング、先端ショート・ジェクタの選択も可能です。材質はハイス鋼、粉末ハイス鋼より選択可能です。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

バーリングパンチ　　DLCコート処理　-先端テーパ-

バーリングパンチ　　DLCコート処理　-先端テーパ-

    バーリングパンチ　　DLCコート処理　-先端テーパ　ジェクタタイプ-

    バーリングパンチ　　DLCコート処理　-先端テーパ　ジェクタタイプ-

      バーリングパンチ　　DLCコート処理　-先端R　ジェクタタイプ-

      バーリングパンチ　　DLCコート処理　-先端R　ジェクタタイプ-

        バーリングパンチ　　DLCコート処理　-先端Rタイプ-

        バーリングパンチ　　DLCコート処理　-先端Rタイプ-

          スクラップレスバーリングパンチ　　DLCコート処理

          スクラップレスバーリングパンチ　　DLCコート処理

            バーリングパンチ　先端テーパタイプ

            バーリングパンチ　先端テーパタイプ

              バーリングパンチ　先端Rタイプ

              バーリングパンチ　先端Rタイプ

                バーリングパンチ　先端テーパタイプ　－ジェクタタイプ－

                バーリングパンチ　先端テーパタイプ　－ジェクタタイプ－

                  バーリングパンチ　先端Rタイプ　－ジェクタタイプ－

                  バーリングパンチ　先端Rタイプ　－ジェクタタイプ－

                    バーリングパンチ　-ノーマル・ラップ仕上げ－

                    バーリングパンチ　-ノーマル・ラップ仕上げ－

                      センターノック突き破りパンチ（薄鋼板用） 材質SKD11相当

                      センターノック突き破りパンチ（薄鋼板用） 材質SKD11相当

                        スクラップレスバーリングパンチ

                        スクラップレスバーリングパンチ

                          バーリングパンチ

                          バーリングパンチ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ DAYTON ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - 430円～
                            通常出荷日 8日目   8日目   8日目～   8日目   8日目   3日目   3日目   3日目   3日目   3日目   6日目～   3日目   3日目
                            先端形状 バーリングパンチ バーリングパンチ バーリングパンチ バーリングパンチ スクラップレスバーリングパンチ バーリングパンチ バーリングパンチ バーリングパンチ バーリングパンチ バーリングパンチ 突き破りパンチ(薄鋼板用) スクラップレスバーリングパンチ バーリングパンチ
                            ジェクタ有無 無 有 有 無 無 無 無 有 有 無 無 無 -

                            バーリングパンチ　　DLCコート処理　-先端テーパ-のレビュー

                            この商品のレビューはありません レビューを書く

                            バーリングパンチカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            プレス金型部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
