ツバ止めパンチ -HWコーティング（TiCNコーティング＋WPC®処理）-

ツバ止めパンチ -HWコーティング（TiCNコーティング＋WPC®処理）-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

つばでをパンチを保持し、キー・プレート等で抜け防止する用途を想定したパンチです...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定168件の候補があります。

Loading...

商品情報

関連ページ

TiCNコーティング P.1724
HWコーティング P.1726
DLCコーティング P.1731
NWコーティング P.1731

外形図・製品仕様

ツバ止めパンチ－ノーマル・TiCNコーティング・HWコーティング・DLCコーティング・NWコーティング－

刃先端面の研磨はコーティング前に行っております。
HWコーティング・NWコーティングの刃先先端エッジ部は微小Rがつきます。

シャンク径
D公差		材質
硬度		型式
Type刃先形状B
刃先長さ
D
+0.005/0		粉末ハイス鋼
64～67HRC
表面硬度
3000HV		HWコーティング
HW-PHTAL

ツバ止めパンチ-ノーマル・TiCNコーティング・HWコーティング・DLCコーティング・NWコーティング-

ツバ止めパンチ-ノーマル・TiCNコーティング・HWコーティング・DLCコーティング・NWコーティング-

規格表

型式L指定0.01mm単位
min. P max.		T指定1mm単位
B		VR
Type刃先形状B
刃先長さ		D
HWコーティング
HW-PHTAL

ツバ止めパンチ-ノーマル・TiCNコーティング・HWコーティング・DLCコーティング・NWコーティング-

ツバ止めパンチ-ノーマル・TiCNコーティング・HWコーティング・DLCコーティング・NWコーティング-

440   0.70～2.00131620 2～622～3
 50  131620252～6
540   1.00～3.00131620 2～8310
 5060 131620252～8
640   1.50～4.00131620 2～104
 506070131620252～13
840   2.00～6.00131620 2～106
 506070131620252～13
1040   3.00～8.00131620 2～108
 506070131620252～13
1340   3.00～10.00131620 2～1011
 506070131620252～13
1640   6.00～13.00131620 2～1014
 506070131620252～13
2040   10.00～16.00131620 2～1018
 506070131620252～13
2540   13.00～23.00131620 2～1023
 506070131620252～13

注文例



ツバ止めパンチ-ノーマル・TiCNコーティング・HWコーティング・DLCコーティング・NWコーティング-

型式-L-P-T-B
 HW-PHTAL 5-60-P3.00-T20-B5

出荷日

ツバ止めパンチ－ノーマル・TiCNコーティング・HWコーティング・DLCコーティング・NWコーティング－

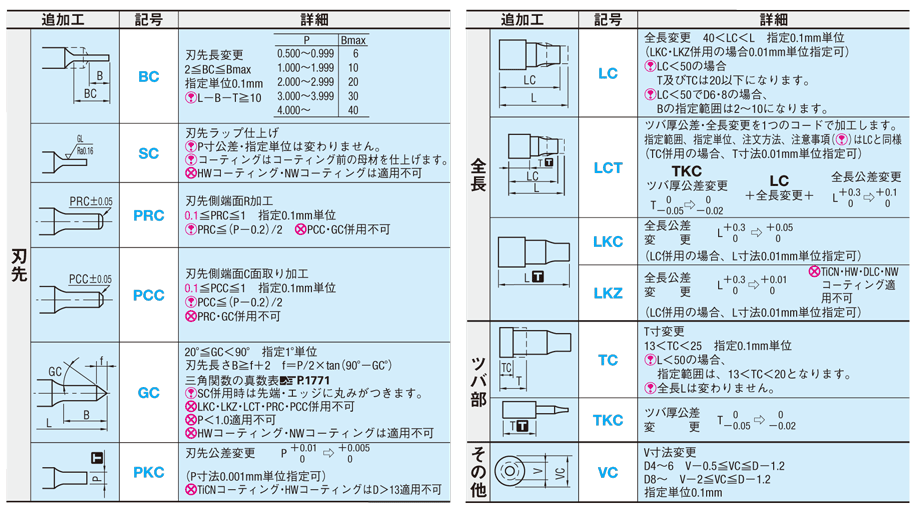

追加工



ツバ止めパンチ-ノーマル・TiCNコーティング・HWコーティング・DLCコーティング・NWコーティング-

型式-L（LC・LCT）-P-T（TC）-B（BC）-（PKC・LKC…etc.）
 HW-PHTAL 5-60-P3.00-TC15.0-B5
ツバ止めパンチ－ノーマル・TiCNコーティング・HWコーティング・DLCコーティング・NWコーティング－

P.1771

関連情報

使用例

ツバ止めパンチ-ノーマル・TiCNコーティング・HWコーティング・DLCコーティング・NWコーティング-



型番リスト
