厚板打ち抜き用ストレートパンチ -TiCNコーティング-

厚板打ち抜き用ストレートパンチ -TiCNコーティング-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.5平均満足度4.5 この商品のレビューをみる（2件）
通常価格(税別)
 -
税込価格
 -

耐摩耗性を向上させるTiCNコーティングを施した厚板打ち抜き用ストレートパンチ...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定36件の候補があります。

Loading...

商品情報

関連ページ

TiCNコーティング  P.1725

外形図・製品仕様

厚板打抜き用ストレートパンチ－TiCNコーティング－

D＝呼び径

材質
硬度		型式
SKH51相当
61～64HRC
表面3000HV		H-AHC
粉末ハイス鋼
64～67HRC
表面3000HV		H-APHC

規格表

型式L指定0.01mm単位H
Type呼び径min. P max.
H-AHC
H-APHC		44050607080    3.000 ～4.0009
54050607080    4.000 ～5.00010
64050607080    5.000 ～6.00011
8405060708090100  6.000 ～8.00013
10405060708090100  8.000 ～10.00015
1340506070809010011012010.000 ～13.00018
1640506070809010011012013.000 ～16.00021
2040506070809010011012016.000 ～20.00025
2540506070809010011012020.000 ～25.00030

呼び径はD寸加工前のブランク外径寸法です。

注文例

厚板打抜き用ストレートパンチ－TiCNコーティング－

出荷日

厚板打抜き用ストレートパンチ－TiCNコーティング－

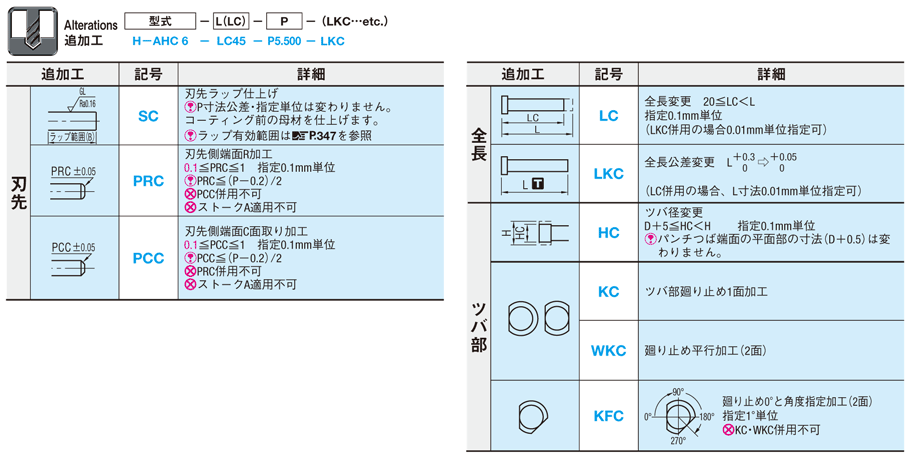

追加工

厚板打抜き用ストレートパンチ－TiCNコーティング－

P.347

型番リスト

表示件数:
  1. 1
型番
材質
D（シャンク径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
LC(全長変更)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
SKH51相当
4
3 ～ 4
40 ～ 80
-
10

1個

-( - )

2日目

SKH51相当
4
3 ～ 4
-
20 ～ 80
10

1個

-( - )

2日目

SKH51相当
5
4 ～ 5
40 ～ 80
-
10

1個

-( - )

2日目

SKH51相当
5
4 ～ 5
-
20 ～ 80
10

1個

-( - )

2日目

SKH51相当
6
5 ～ 6
40 ～ 80
-
10

1個

-( - )

2日目

SKH51相当
6
5 ～ 6
-
20 ～ 80
10

1個

-( - )

2日目

SKH51相当
8
6 ～ 8
40 ～ 100
-
10

1個

-( - )

2日目

SKH51相当
8
6 ～ 8
-
20 ～ 100
10

1個

-( - )

2日目

SKH51相当
10
8 ～ 10
40 ～ 100
-
10

1個

-( - )

2日目

SKH51相当
10
8 ～ 10
-
20 ～ 100
10

1個

-( - )

2日目

SKH51相当
13
10 ～ 13
40 ～ 120
-
10

1個

-( - )

2日目

SKH51相当
13
10 ～ 13
-
20 ～ 120
10

1個

-( - )

2日目

SKH51相当
16
13 ～ 16
40 ～ 120
-
10

1個

-( - )

2日目

SKH51相当
16
13 ～ 16
-
20 ～ 120
10

1個

-( - )

2日目

SKH51相当
20
16 ～ 20
40 ～ 120
-
10

1個

-( - )

2日目

SKH51相当
20
16 ～ 20
-
20 ～ 120
10

1個

-( - )

2日目

SKH51相当
25
20 ～ 25
40 ～ 120
-
10

1個

-( - )

2日目

SKH51相当
25
20 ～ 25
-
20 ～ 120
10

1個

-( - )

2日目

粉末ハイス鋼
4
3 ～ 4
40 ～ 80
-
10

1個

-( - )

2日目

粉末ハイス鋼
4
3 ～ 4
-
20 ～ 80
10

1個

-( - )

2日目

粉末ハイス鋼
5
4 ～ 5
40 ～ 80
-
10

1個

-( - )

2日目

粉末ハイス鋼
5
4 ～ 5
-
20 ～ 80
10

1個

-( - )

2日目

粉末ハイス鋼
6
5 ～ 6
40 ～ 80
-
10

1個

-( - )

2日目

粉末ハイス鋼
6
5 ～ 6
-
20 ～ 80
10

1個

-( - )

2日目

粉末ハイス鋼
8
6 ～ 8
40 ～ 100
-
10

1個

-( - )

2日目

粉末ハイス鋼
8
6 ～ 8
-
20 ～ 100
10

1個

-( - )

2日目

粉末ハイス鋼
10
8 ～ 10
40 ～ 100
-
10

1個

-( - )

2日目

粉末ハイス鋼
10
8 ～ 10
-
20 ～ 100
10

1個

-( - )

2日目

粉末ハイス鋼
13
10 ～ 13
40 ～ 120
-
10

1個

-( - )

2日目

粉末ハイス鋼
13
10 ～ 13
-
20 ～ 120
10

1個

-( - )

2日目

粉末ハイス鋼
16
13 ～ 16
40 ～ 120
-
10

1個

-( - )

2日目

粉末ハイス鋼
16
13 ～ 16
-
20 ～ 120
10

1個

-( - )

2日目

粉末ハイス鋼
20
16 ～ 20
40 ～ 120
-
10

1個

-( - )

2日目

粉末ハイス鋼
20
16 ～ 20
-
20 ～ 120
10

1個

-( - )

2日目

粉末ハイス鋼
25
20 ～ 25
40 ～ 120
-
10

1個

-( - )

2日目

粉末ハイス鋼
25
20 ～ 25
-
20 ～ 120
10

1個

-( - )

2日目

  1. 1

Loading...

詳細情報

基本情報

耐摩耗性を向上させるTiCNコーティングを施した厚板打ち抜き用ストレートパンチです。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

厚板打ち抜き用ストレートパンチ -TiCNコーティング-

厚板打ち抜き用ストレートパンチ -TiCNコーティング-

    厚板打ち抜き用ストレートパンチ RWコーティング（Al-Cr系コート+WPC処理）

    厚板打ち抜き用ストレートパンチ RWコーティング（Al-Cr系コート+WPC処理）

      ツバ止めパンチ -HWコーティング（TiCNコーティング＋WPC®処理）-

      ツバ止めパンチ -HWコーティング（TiCNコーティング＋WPC®処理）-

        ミニパンチ

        ミニパンチ

          ショルダー2段パンチ　小径

          ショルダー2段パンチ　小径

            ショルダーパンチ -TiCNコーティング-

            ショルダーパンチ -TiCNコーティング-

              ショルダー2段パンチ -TiCNコーティング-

              ショルダー2段パンチ -TiCNコーティング-

                ショルダーパンチ－HWコーティング（TiCN＋WPC®処理）－

                ショルダーパンチ－HWコーティング（TiCN＋WPC®処理）－

                  全長ショートショルダーパンチ－TiCNコーティング・HWコーティング(TiCN+WPC®処理)－

                  全長ショートショルダーパンチ－TiCNコーティング・HWコーティング(TiCN+WPC®処理)－

                    ショルダー2段パンチ -HWコーティング（TiCN＋WPC®処理）-

                    ショルダー2段パンチ -HWコーティング（TiCN＋WPC®処理）-

                      ショルダーパンチ－HXコーティング(TiCN+窒化処理)－

                      ショルダーパンチ－HXコーティング(TiCN+窒化処理)－

                        欠円シャンクタップ付パンチ -HWコーティング（TiCNコーティング＋WPC®処理）-

                        欠円シャンクタップ付パンチ -HWコーティング（TiCNコーティング＋WPC®処理）-

                          タップ付2段パンチ -HWコーティング（TiCNコーティング＋WPC®処理）-

                          タップ付2段パンチ -HWコーティング（TiCNコーティング＋WPC®処理）-
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 2日目   5日目   3日目   2日目   当日出荷可能 3日目   2日目～   2日目～   2日目～   3日目   2日目～   お見積り   3日目   2日目～
                            厚板打ち抜き用有無 有 有 無 無 無 無 無 無 無 無 無 無 無
                            先端形状 ストレート ストレート 1段 1段 2段 1段 2段 1段 1段 2段 1段 1段 2段
                            ジェクタ なし なし なし なし なし なし なし なし なし なし なし なし なし
                            刃先形状 丸形 丸形 丸形 丸形 丸形 - - - - - - - -
                            表面処理 TiCN（XCN)コーティング RWコーティング HWコーティング なし なし TiCN（XCN)コーティング TiCN（XCN)コーティング HWコーティング HWコーティング HWコーティング HXコーティング HWコーティング HWコーティング

                            厚板打ち抜き用ストレートパンチ -TiCNコーティング-のレビュー

                            評価 4.5 平均満足度：4.5 2件のレビュー
                            1. 星５
                              50%
                            2. 星４
                              50%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            穴抜き
                            評価 5.0満足度：5.02018/09/24
                            ８ミリの穴を抜いてますが、折れることなく使用できてます。コーティングのもちは他のコーティングと変わらないと思います。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            金型
                            評価 4.0満足度：4.02018/03/21
                            金型のパンチに使用しました。問題なく使用できています。納期も早めでよいです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。
