ショルダーパンチ　-RWコーティング(Al-Cr系コート+WPC®処理)-

ショルダーパンチ　-RWコーティング(Al-Cr系コート+WPC®処理)-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

・刃先摩耗を抑制し、メンテナンス工数とトータルコストを削減する高耐久商品です。...

詳細情報を確認する

  • 厚板打ち抜き用有無：
    無
  • 先端形状：
    1段
  • ジェクタ：
    なし
  • 表面処理：
    RWコーティング
  • シャンク(取付部)形状：
    標準
  • T（ツバ厚/板厚）(mm)：
    5

(i)ご注意

  • PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

無料3D-CADライブラリー申し込み受付中

型番

未確定7,070件の候補があります。

Loading...

商品情報

外形図・製品仕様


ショルダーパンチ -RWコーティング(Al-Cr系コート+WPC®処理)-

[ ! ]シャンク径公差 D[ T ]は m5・＋0.0050 を選択
[ ! ]刃先エッジ部は微小Rが付きます。

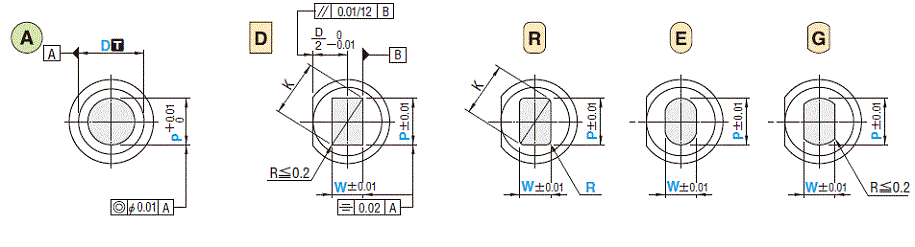

[ ! ]パンチの刃先形状は下図より選択

■打ち抜き条件とコーティングマップ

   あくまでも目安です。
   品質重視の場合はRW、生産数重視の場合はRXがおすすめです。
     ・TiCNコートはこちら
     ・HWコートはこちら
     ・HXコートはこちら
     ・RXコートはこちら
     ・ミスミの表面処理全般についてはこちら


ボタンダイ　－ツバ付・レギュラータイプ－ 刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W 
[ ! ]K＝カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ- [ ! ]P≧W
[ ! ]K＝カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ-
[ ! ]0.15≦R＜W2 [ ! ]P＞W [ ! ]P＞W


シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式
TYPE刃先
形状		B
刃先長さ
Dm5SKD11相当
60～63HRC
表面3100HV		RW-SP

ショルダーパンチ ーTiCNコーティングー

ショルダーパンチ ーTiCNコーティングー
刃先長さ（B）
X＞L＞S

SKH51相当
61～64HRC
表面3100HV		RW-SH
粉末ハイス鋼
64～67HRC
表面3100HV		RW-PH
D
+0.005/0		SKH51相当
61～64HRC
表面3100HV		ARW-SH
粉末ハイス鋼
64～67HRC
表面3100HV		ARW-PH

規格表

型式L指定0.01mm単位BH
TYPE刃先
形状		B
刃先長さ		D

ショルダーパンチ ーTiCNコーティングー

ショルダーパンチ ーTiCNコーティングー

ショルダーパンチ ーTiCNコーティングー
min. P max.P・KmaxP・WminR

ショルダーパンチ ーTiCNコーティングー


RW-SP

RW-SH

RW-PH





ARW-SH

ARW-PH

ショルダーパンチ ーTiCNコーティングー

ショルダーパンチ ーTiCNコーティングー

3405060708090100  1.00 ～   3.99――
  0.15〜w未満
2
カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ-  のみ		85
4405060708090100  1.00 ～   3.99 3.971.00 7
5405060708090100  2.00 ～   4.99 4.972.00 8
6405060708090100  2.00 ～   5.99 5.972.00 9
8（40）5060708090100  3.00 ～   7.99 7.973.00 1311
10（40）5060708090100  3.00 ～   9.99 9.973.00 13
13（40）5060708090100  6.00 ～ 12.9912.97 6.00 16
16（40）506070809010010.00 ～ 15.9915.97 6.00 1919
20（40）506070809010013.00 ～ 19.9919.97 6.00 23
25（40）506070809010018.00 ～ 24.9924.97 6.00 28

ショルダーパンチ ーTiCNコーティングー

3 5060708090100  1.00 ～   2.99――135
4 5060708090100  1.00 ～   3.99 3.972.00 7
5 5060708090100  2.00 ～   4.99 4.972.00 8
6 5060708090100  2.00 ～   5.99 5.972.00 9
8 5060708090100  3.00 ～   7.99 7.972.50 1911
10 5060708090100  3.00 ～   9.99 9.972.50 13
13 5060708090100  6.00 ～ 12.9912.97 3.00 16
16  6070809010010.00 ～ 15.9915.97 4.00 2519
20  6070809010013.00 ～ 19.9919.97 5.00 23
25  6070809010018.00 ～ 24.9924.97 6.00 28

ショルダーパンチ ーTiCNコーティングー

3 5060708090100  1.20 ～   2.99――195
4 5060708090100  1.20 ～   3.99 3.972.00 7
5  60708090100  2.00 ～   4.99 4.973.50 258
6  60708090100  2.00 ～   5.99 5.973.50 9
8  60708090100  3.00 ～   7.99 7.975.00 3011
10  60708090100  3.00 ～   9.99 9.975.00 13
13  60708090100  6.00 ～ 12.9912.97 5.00 16
16   70809010010.00 ～ 15.99――4019
20   70809010013.00 ～ 19.9923
25   70809010018.00 ～ 24.9928

[ ! ]：P>D-0.03→l=0  刃先形状でP>D-0.03の場合、D -0.01-0.03（導入部）はつきません。
[ ! ]：P・K>D-0.05→l=0  刃先形状でP>D-0.05の場合、D -0.01-0.03（導入部）はつきません。
[ ! ]L（40）→B=8  全長が （40） の場合、 刃先長さは一律8mmになります。

注文例

型式-L-P-W-R（ショルダーパンチ ーTiCNコーティングー のみ）
RW-SPDL 13-80-

P10.50

-W7.34

出荷日

 4 日目出荷
急

ストークA

[ ! ]1回のご注文における同一型式でのご注文本数は9本まで

追加工

型式－L(LC・LCT・LMT)－P(PC)－W(WC)－R－(BC・HC…etc.)
RW－SPDS 10－LC72－PC1.90－WC1.90  －BC8－KC45
追加工記号刃先形状

刃先PC
WC		刃先寸法変更
PC≧Pmin≧1.00
2
指定0.01mm単位

P(PC)Bmax
1.00～1.99
2.00～3.99
4.00～4.99
5.00～5.99
6.00～  		20
35
45
50
60
刃先寸法変更
PC≧P・Wmin≧1.00
WC2
指定0.01mm単位
[ NG ]刃先X適用不可
P(PC)・W(WC)Bmax
1.00～1.49
1.50～1.99
2.00～3.49
3.50～4.99
5.00～  		 8
13
19
25
30
BC刃先長変更
2≦BC≦Bmax
指定0.1mm単位
[ ! ]全長Lは刃先長さBC＋
25mm以上必要です。
[ ! ]PC・WC追加工の記載内の
表にご注意ください		刃先長変更
2≦BC≦Bmax
指定0.1mm単位
[ ! ]全長Lは刃先長さBC＋
30mm以上必要です。
[ ! ]PC・WC追加工の記載内の
表にご注意ください
PRC刃先側端面R加工
0.1≦PRC≦1
指定0.1mm単位
[ ! ]PRC≦(P－0.2)/2
[ NG ]PCC併用不可		－
PCC刃先側端面C面取り加工
0.1≦PCC≦1
指定0.1mm単位
[ ! ]PCC≦(P－0.2)/2
[ NG ]PRC併用不可		－
全長LC全長変更
25＋B(BC)≦LC＜L
指定0.1mm単位
[ ! ]全長－刃先長さが25mm
以下の場合、刃先長さは
全長－25mmになります。		全長変更
30＋B(BC)≦LC＜L
指定0.1mm単位
[ ! ]全長－刃先長さが30mm
以下の場合、刃先長さは
全長－30mmになります。
(LKC併用の場合0.01mm単位指定可)
LCTツバ厚公差・全長変更を1つのコードで加工します。
指定範囲、指定単位、注文方法、注意事項([ ! ])はLCと同様
(TC併用の場合、T寸法0.01mm単位指定可)
TKC
ツバ厚公差変更
T＋0.30 ⇒ ＋0.020  		LC
  ＋全長変更＋  		全長
公差変更
L ＋0.30 ⇒ ＋0.10
LMTツバ厚公差・全長変更を1つのコードで加工します。
指定範囲、指定単位、注文方法、注意事項([ ! ])はLCと同様
(TC併用の場合、T寸法0.01mm単位指定可)
TKM
ツバ厚公差変更
T＋0.30 ⇒ 0  -0.02  		LC
  ＋全長変更＋  		全長
公差変更
L ＋0.30 ⇒ ＋0.10
LKC全長公差
変　　更		L ＋0.30 ⇒ ＋0.050
(LC併用の場合、L寸法0.01mm単位指定可)
ツバ部KCツバ部廻り止め
一面加工		廻り止め
位置変更
指定1゜単位
WKC廻り止め平行
加工(2面)		廻り止め
平行加工(2面)
KC併用可
KFC廻り止め0゜と
角度指定
加工(2面)
指定1゜単位		廻り止め0゜と
角度指定
加工(2面)
指定1゜単位
[ NG ]KC・WKC併用不可[ NG ]KC・WKC併用不可
追加工記号刃先形状

ツバ部NKC－廻り止め無し
[ NG ]リテーナセット納入品適用
不可
HCツバ径変更
D≦HC＜H　指定0.1mm単位
[ NG ]リテーナセット納入品適用不可
TCツバ厚変更　2≦TC＜5
指定0.1mm単位
(TKC・TKM・LCT・LMT併用の場合0.01mm単位指定可)
[ ! ]全長Lは(5－TC)分短くなります。
LC・LCT・LMT併用の場合、全長は指定寸法と同じです。
[ NG ]リテーナセット納入品適用不可
TKCツバ厚公差
変　　　更		 T＋0.30 ⇒ ＋0.020
(TC併用の場合、T寸法0.01mm単位指定可)
TKMツバ厚公差
変　　　更		 T＋0.30 ⇒ 0  -0.02
(TC併用の場合、T寸法0.01mm単位指定可)
TCCツバ部C面加工
パンチ頭部の強度UPになります。
指定0.1mm単位
0.5≦TCC≦(H－D)/2
[ ! ]H≦5はTCC 0.5になります。
RCリテーナ面に対してツバ部を
－0.04～0に加工
[ NG ]D＋0.0050  タイプ適用不可
シャンク部SKCシャンク部フラット面加工(1面)
         
・D3～6 P≦D－1.2　W≦D－1.2
 (加工幅0.5)
・D8～   P≦D－2.2　W≦D－2.2
 (加工幅1)
[ NG ]KC・WKC・KFC併用不可
[ NG ]リテーナセット納入品適用
不可
UCウレタンストリッパ(USN)取付加工
[ ! ]詳細>>こちらをご参照ください。
[ NG ]D10～25に適用
NDC導入部
無　し		ℓ≧3 ⇨ℓ＝0
[ NG ]リテーナセット納入品適用不可
刃先シャー角1F－[ NG ]LKC・LCT・LMT併用不可
[ NG ] 形状のQ寸法指定不可
2F[ NG ]LKC・LCT・LMT併用不可
[ NG ]PRC・PCC併用不可
[ NG ]KC・WKC・KFC併用不可		[ NG ]LKC・LCT・LMT併用不可
3F[ NG ]LKC・LCT・LMT併用不可
[ NG ]PRC・PCC併用不可
[ NG ]KC・WKC・KFC併用不可		[ NG ]LKC・LCT・LMT併用不可
4F[ NG ]LKC・LCT・LMT併用不可
[ NG ]PRC・PCC併用不可
[ NG ]KC・WKC・KFC併用不可		[ NG ]LKC・LCT・LMT併用不可
5F[ ! ]全長公差L±0.3
[ ! ]球面加工ではありません
[ NG ]LKC・LCT・LMT併用不可
[ NG ]PRC・PCC併用不可
[ NG ]KC・WKC・KFC併用不可
[ NG ]PKC併用不可		[ ! ]全長公差L±0.3
[ ! ]球面加工ではありません
[ NG ]LKC・LCT・LMT併用不可
6F[ NG ]LKC・LCT・LMT併用不可
[ NG ]PRC・PCC併用不可
[ NG ]KC・WKC・KFC併用不可		[ NG ]LKC・LCT・LMT併用不可
7F[ NG ]LKC・LCT・LMT併用不可
[ NG ]PRC・PCC併用不可
[ NG ]KC・WKC・KFC併用不可		－
刃先シャー角追加工の詳細はプレス金型用標準部品2017カタログ>>こちら

[ ! ]パンチをリテーナにセットして納入する場合の注文方法はこちら。>>パンチ・リテーナセット納入
[ ! ]UC追加工の詳細はこちら。>>P.61
[ ! ]刃先シャー角追加工の詳細はこちら。>>P.62

関連情報

・RWコーティングについての技術情報はこちら
   >>RWコート処理パンチ　-Al-Cr系コーティング－

型番リスト
