仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

ジェクタパンチ　-RWコーティング(Al-Cr系コート+WPC®処理)-

ジェクタパンチ　-RWコーティング(Al-Cr系コート+WPC®処理)-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

・刃先摩耗を抑制し、メンテナンス工数とトータルコストを削減する高耐久商品です。...

詳細情報を確認する

  • 厚板打ち抜き用有無：
    無
  • 先端形状：
    1段
  • 表面処理：
    RWコーティング
  • シャンク(取付部)形状：
    標準
  • T（ツバ厚/板厚）(mm)：
    5

(i)ご注意

  • 全長変更追加工（LC、LCT、LMT）を指定した場合は刃先長さが短くなります。詳細は追加工欄をご確認ください。
    刃先長さを維持したまま全長を変更したい場合は全長指定・B寸キープタイプジェクタパンチをお試しください。
  • PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

無料3D-CADライブラリー申し込み受付中

型番

未確定7,232件の候補があります。

Loading...

商品情報

外形図・製品仕様


ジェクタパンチ -RWコーティング(Al-Cr系コート+WPC®処理)-

[ ! ]シャンク径公差 D[ T ]は m5・＋0.0050 を選択
[ ! ]ジェクタ穴詳細は、ジェクタパンチブランク>>P.350
[ ! ]ジェクタピン詳細は、ジェクタピンセット>>P.355
[ ! ]ジェクタピンの飛び出し量の求め方（参考値）>>P.354
[ ! ]刃先エッジ部は微小Rが付きます。

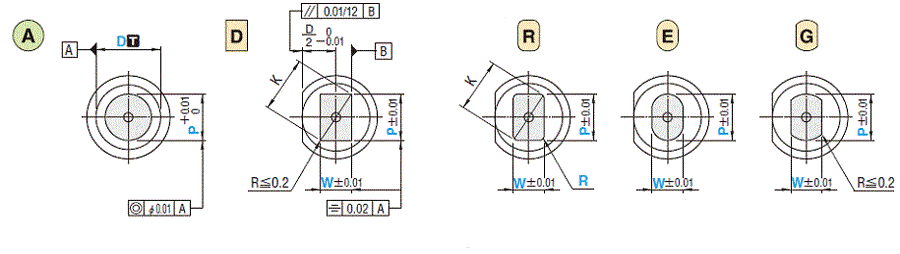

[ ! ]パンチの刃先形状は下図より選択

■打ち抜き条件とコーティングマップ

   あくまでも目安です。
   品質重視の場合はRW、生産数重視の場合はRXがおすすめです。
     ・TiCNコートはこちら
     ・HWコートはこちら
     ・HXコートはこちら
     ・RXコートはこちら
     ・ミスミの表面処理全般についてはこちら


刃先形状刃先形状刃先形状刃先形状刃先形状ジェクタパンチ -RWコーティング(Al-Cr系コート+WPC®処理)-[ ! ]P≧W
[ ! ]K=[ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W
シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式
TYPE刃先
形状		B
刃先長さ
Dm5D4～6 SKH51相当
61～64HRC
表面3100HV		RW-SJ
RW-SJV		ショルダーパンチ ーTiCNコーティングー ショルダーパンチ ーTiCNコーティングー
刃先長さ（B）
X＞L＞S
D8～25 SKD11相当
60～63HRC
表面3100HV
粉末ハイス鋼
64～67HRC
表面3100HV		RW-PJ
RW-PJV
D
+0.005/0		粉末ハイス鋼
64～67HRC
表面3100HV		ARW-PJ
ARW-PJV
[ ! ]刃先Xタイプはシャンク部に横穴を設けていません。

規格表

型式L指定0.01mm単位BH
TYPE刃先
形状		B
刃先長さ		Dショルダーパンチ ーTiCNコーティングー ショルダーパンチ ーTiCNコーティングー ショルダーパンチ ーTiCNコーティングー
min. P max.P・KmaxP・WminR
(Dm5)
RW-SJ
RW-PJ

バネ強化タイプ
（D8～25）
RW-SJV
RW-PJV

(D＋0.0050 )
ARW-PJ

バネ強化タイプ
（D8～25）
ARW-PJV		ショルダーパンチ ーTiCNコーティングー ショルダーパンチ ーTiCNコーティングー （4）4050607080    1.00 ～   3.99 3.971.00
  0.15〜w未満
2
カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ-  のみ		87
（5）4050607080    2.00 ～   4.99 4.972.00 8
（6）4050607080    2.00 ～   5.99 5.972.00 9
8（40）5060708090100  3.00 ～   7.99 7.973.00 1311
10（40）5060708090100  3.00 ～   9.99 9.973.00 13
13（40）5060708090100  6.00 ～ 12.9912.97 6.00 16
16（40）（50）6070809010010.00 ～ 15.9915.97 6.00 1919
20（40）（50）6070809010013.00 ～ 19.9919.97 6.00 23
25（40）（50）6070809010018.00 ～ 24.9924.97 6.00 28
ショルダーパンチ ーTiCNコーティングー （4） 50607080    1.00 ～   3.99 3.972.00 137
（5） 50607080    2.00 ～   4.99 4.972.00 8
（6） 50607080    2.00 ～   5.99 5.972.00 9
8 5060708090100  3.00 ～   7.99 7.973.00 1911
10 5060708090100  3.00 ～   9.99 9.973.00 13
13 5060708090100  6.00 ～ 12.9912.97 6.00 16
16  6070809010010.00 ～ 15.9915.97 6.00 2519
20  6070809010013.00 ～ 19.9919.97 6.00 23
25  6070809010018.00 ～ 24.9924.97 6.00 28

RW-SJ

バネ強化タイプ
（D8～25）
RW-SJV		ショルダーパンチ ーTiCNコーティングー （5）  607080    2.00 ～   4.99 4.973.50 258
（6）  607080    2.00 ～   5.99 5.973.50 9
8   708090100  3.00 ～   7.99 7.975.00 3011
10   708090100  3.00 ～   9.99 9.976.00 13
13   708090100  6.00 ～ 12.9912.97 6.00 16
16    809010010.00 ～ 15.99――4019
20    809010013.00 ～ 19.9923
25    809010018.00 ～ 24.9928

[ ! ]RW-SJV, RW-PJV, ARW-PJVのバネ定数は RW-SJ, RW-PJ, ARW-PJの約2倍です。
[ ! ]: P>D-0.03→l= 0 刃先形状でP>D-0.03の場合、D -0.01-0.03（導入部）はつきません。
[ ! ]: P・K>D-0.05→l= 0 刃先形状でP>D-0.05の場合、D -0.01-0.03（導入部）はつきません。
[ ! ]D(4) (5) (6) はRW-SJ, RW-PJ, ARW-PJのみの規格です。　バネ強化タイプはD8~25のみになります。
[ ! ]L(40)→B= 6 全長が (40) の場合、刃先長さは一律6mmになります。
[ ! ]L(50)→B=13 全長が (50) の場合、刃先長さは一律13mmになります。

注文例

型式-L-P-W-R（ショルダーパンチ ーTiCNコーティングー のみ）
RW-SJEL 10-70-P8.50-W4.25
RW-SJVAX 13-80-P10.50

出荷日

 4 日目出荷
急

ストークA

[ ! ]1回のご注文における同一型式でのご注文本数は9本まで

追加工

型式-L（LC・LCT・LMT）-P（PC）-W（WC）-R-（BC・HC・TC…etc.）
RW-SJDS 6-LC58-P3.00-W2.80  -HC8-KC45

追加工記号刃先形状

刃先PC
WC		刃先寸法変更
PC≧PCmin
指定0.01mm単位


DPCmin
4
5
6
8
10
13
16
20
25		1.00
1.80
1.80
2.50
2.80
5.00
8.00
9.00
9.00
[ ! ]刃先XでD寸5・6の場合、PC指定時の刃
先長さは20mmになります。		刃先寸法変更
PC・WC≧PC・WCmin
指定0.01mm単位
[ NG ]D4適用不可
[ NG ]刃先X適用不可
DPC・WCmin
5
6
8
10
13
16
20
25		1.80
1.80
2.50
2.80
5.00
5.00
5.00
5.00



BC刃先長変更(規格より短くなります)
2≦BC＜B　　指定0.1mm単位
[ ! ]刃先XでD寸5・6の場合
PCBmax
1.80～1.9920
PRC刃先側端面R加工
0.1≦PRC≦1
指定0.1mm単位
[ ! ]PRC≦(P－d1－0.5)/2
      d1寸法  プレス金型用標準部品2017
      カタログ>>こちら
[ NG ]PCC併用不可		—
PCC刃先側端面C面取り加工
0.1≦PCC≦1
指定0.1mm単位
[ ! ]PCC≦(P－d1－0.5)/2
      d1寸法>>こちら
[ NG ]PRC併用不可		—

全長LC全長変更(刃先部より加工)
LC＜L　 指定0.1mm単位
[ ! ]刃先長Bは(L－LC)分短くなります。
      (LKC併用の場合0.01mm単位指定可)
[ ! ]ジェクタピンの飛び出し量は、2mmとなります。
LCTツバ厚公差・全長変更を1つのコードで加工します。
指定範囲、指定単位、注文方法、注意事項([ ! ])はLCと同様
(TC併用の場合、T寸法0.01mm単位指定可)
TKC
ツバ厚公差変更
T＋0.30 ⇒ ＋0.020  		LC
  ＋全長変更＋  		全長
公差変更
L ＋0.30 ⇒ ＋0.10
LMTツバ厚公差・全長変更を1つのコー ドで加工します。
指定範囲、指定単位、注文方法、注意事項([ ! ])はLCと同様
(TC併用の場合、T寸法0.01mm単位指定可)
TKM
ツバ厚公差変更
T＋0.30 ⇒ 0  -0.02  		LC
  ＋全長変更＋  		全長
公差変更
L ＋0.30 ⇒ ＋0.10
LKC全長公差
変　　更		L ＋0.3 0 ⇒ ＋0.050
(LC併用の場合、L寸法0.01mm単位指定可)
追加工記号刃先形状

ツバ部KC ツバ部廻り止め
一面加工		廻り止め
位置変更
指定1゜単位
WKC 廻り止め平行
加工(2面)		廻り止め平行
加工(2面)
KC併用可
KFC 廻り止め0゜と
角度指定
加工(2面)
指定1°単位		廻り止め0゜と
角度指定
加工(2面)
指定1°単位
[ NG ]KC・WKC併用不可[ NG ]KC・WKC併用不可
NKC—廻り止め無し
[ NG ]リテーナセット納入品
          適用不可
HCツバ径変更　
D≦HC＜H　指定0.1mm単位
[ NG ]リテーナセット納入品適用不可
TCツバ厚変更　　3.5≦TC＜5
指定0.1mm単位
(TKC・TKM・LCT・LMT併用の場合0.01mm単位指定可)
[ ! ]全長Lは(5－TC)分短くなります。
      LC・LCT・LMT併用の場合、全長は指定寸法と同じです。
[ NG ]リテーナセット納入品適用不可
TKCツバ厚公差
変　　　更		T ＋0.30 ⇒ ＋0.020
(TC併用の場合、T寸法0.01mm単位指定可)
TKMツバ厚公差
変　　　更		T ＋0.30 ⇒  0-0.02
(TC併用の場合、T寸法0.01mm単位指定可)
TCCツバ部C面加工
パンチ頭部の強度UPになります。
指定0.1mm単位
0.5≦TCC≦(H－D)/2
[ ! ]H≦5はTCC 0.5になります。
RCリテーナ面に対してツバ部を－0.04～0に
加工
[ NG ] D ＋0.0050   タイプ適用不可
シャンク部SKCシャンク部フラット面加工(1面)

・D3～6 P≦D－1.2　         W≦D－1.2
(加工幅0.5)
・D8～   P≦D－2.2　         W≦D－2.2
(加工幅1)
[ NG ]KC・WKC・KFC併用不可
[ NG ]リテーナセット納入品適用不可
ACエア用としてジェクタピンを抜き取り、リング
状の樹脂(ABS)を入れて内側から横穴をふさぎ
ます。
[ ! ]熱が加わると内部の樹脂と接着剤が溶け出
してエア穴に不具合が生じる ことがありま
す。ご注意ください。
NCジェクタピンを抜き取ります。
[ NG ]AC併用不可
NDC導入部
無　し		ℓ≧3⇒ℓ＝0
[ NG ]リテーナセット納入品適用不可

[ ! ]追加工表中のPRC・PCC追加工の制限に関わるd1寸法はこちら。>>P.350
[ ! ]パンチをリテーナにセットして納入する場合の注文方法はこちら。>>パンチ・リテーナセット納入

関連情報

・RWコーティングについての技術情報はこちら
   >>RWコート処理パンチ　-Al-Cr系コーティング－

・LC追加工を指定したら刃先が短くなってしまう！　そのような場合に便利なジェクタパンチはこちら。
   >>全長指定・B寸キープタイプジェクタパンチ -RWコーティング
