ミスミ

ミスミ

欠円シャンクショルダーパンチ　-RWコーティング(Al-Cr系コート+WPC®処理)

欠円シャンクショルダーパンチ　-RWコーティング(Al-Cr系コート+WPC®処理)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格拡大
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

シャンクに廻り止め用のフラット面を設けたショルダーパンチに、プレス金型で広く普...

詳細情報を確認する

  • 厚板打ち抜き用有無：
    無
  • 先端形状：
    1段
  • ジェクタ：
    なし
  • 表面処理：
    RWコーティング
  • シャンク(取付部)形状：
    欠円
  • T（ツバ厚/板厚）(mm)：
    5

(i)ご注意

  • PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

無料3D-CADライブラリー申し込み受付中

型番

未確定2,832件の候補があります。

Loading...

商品情報

関連ページ

RWコーティング P.1727
DLCコーティング P.1727
NWコーティング P.1731

関連ページ

RWコーティング P.1727
DLCコーティング P.1727
NWコーティング P.1731

外形図・製品仕様

欠円シャンクショルダーパンチ　-RWコーティング(Al-Cr系コーティング+WPCR処理)

RWコーティング・NWコーティングは刃先先端エッジ部に微小Rがつきます。
刃先端面の研磨はコーティング前に行っています。

シャンク径
D公差		材質
硬度		型式
Type刃先形状B
刃先長さ
D
+0.005/0		SKH51相当
61～64HRC
表面3100HV		RWコーティング
GRW-SH

欠円シャンクショルダーパンチ -RWコーティング（Al-Cr系コーティング+WPC®処理）

欠円シャンクショルダーパンチ -RWコーティング（Al-Cr系コーティング+WPC®処理）


刃先長さ（B）
X＞L＞S
粉末ハイス鋼
64～67HRC
表面3100HV		RWコーティング
GRW-PH
欠円シャンクショルダーパンチ　-RWコーティング(Al-Cr系コーティング+WPCR処理)

規格表

型式L指定0.01mm単位BH

欠円シャンクショルダーパンチ -RWコーティング（Al-Cr系コーティング+WPC®処理）

欠円シャンクショルダーパンチ -RWコーティング（Al-Cr系コーティング+WPC®処理）

欠円シャンクショルダーパンチ -RWコーティング（Al-Cr系コーティング+WPC®処理）

Type刃先形状B
刃先長さ		D
min. P max.

欠円シャンクショルダーパンチ -RWコーティング（Al-Cr系コーティング+WPC®処理）

P・Kmax.W max.P・Wmin.R
RWコーティング
GRW-SH
GRW-PH

欠円シャンクショルダーパンチ -RWコーティング（Al-Cr系コーティング+WPC®処理）

欠円シャンクショルダーパンチ -RWコーティング（Al-Cr系コーティング+WPC®処理）

34050607080901001.00～1.80-

欠円シャンクショルダーパンチ -RWコーティング（Al-Cr系コーティング+WPC®処理）

85
44050607080901001.00～2.803.972.801.007
54050607080901002.00～3.804.973.801.208
64050607080901002.00～4.805.974.801.509
8（40）50607080901003.00～5.807.975.802.001311
10（40）50607080901003.00～7.809.977.802.5013
13（40）50607080901006.00～10.8012.9710.803.0016
16（40）506070809010010.00～13.8015.9713.804.001919
20（40）506070809010013.00～17.8019.9717.805.0023
25（40）506070809010018.00～22.8024.9722.806.0028

欠円シャンクショルダーパンチ -RWコーティング（Al-Cr系コーティング+WPC®処理）

34050607080901001.00～1.80-137
4 50607080901001.00～2.803.972.802.007
5 50607080901002.00～3.804.973.802.008
6 50607080901002.00～4.805.974.802.009
8 50607080901003.00～5.807.975.802.501911
10 50607080901003.00～7.809.977.802.5013
13 50607080901006.00～10.8012.9710.803.0016
16  6070809010010.00～13.8015.9713.804.002519
20  6070809010013.00～17.8019.9717.805.0023
25  6070809010018.00～22.8024.9722.806.0028

欠円シャンクショルダーパンチ -RWコーティング（Al-Cr系コーティング+WPC®処理）

3 50607080901001.20～1.80-195
4 50607080901001.20～2.803.972.802.007
5  607080901002.00～3.804.973.803.50258
6  607080901002.00～4.805.974.803.509
8  607080901003.00～5.807.975.805.003011
10  607080901003.00～7.809.977.805.0013
13  607080901006.00～10.8012.9710.805.0016
16   70809010010.00～13.80--4019
20   70809010013.00～17.8023
25   70809010018.00～22.8028

欠円シャンクショルダーパンチ-DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）- 		     D＝3～ 6a＝0.5   D寸法が3～6のとき、a部は0.5mmになります。
D＝8～25a＝1    D寸法が8～25のとき、a部は1mmになります。
L（40）B＝8   全長が（40）の場合、刃先長さは一律 8mmになります。
欠円シャンクショルダーパンチ -RWコーティング（Al-Cr系コーティング+WPC®処理） ：P・K＞D-0.05ℓ＝0    刃先形状欠円シャンクショルダーパンチ -RWコーティング（Al-Cr系コーティング+WPC®処理） でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。

注文例

欠円シャンクショルダーパンチ　-RWコーティング(Al-Cr系コーティング+WPCR処理)

出荷日

 4 日目出荷
急

ストークA

[ ! ]1回のご注文における同一型式でのご注文本数は9本まで

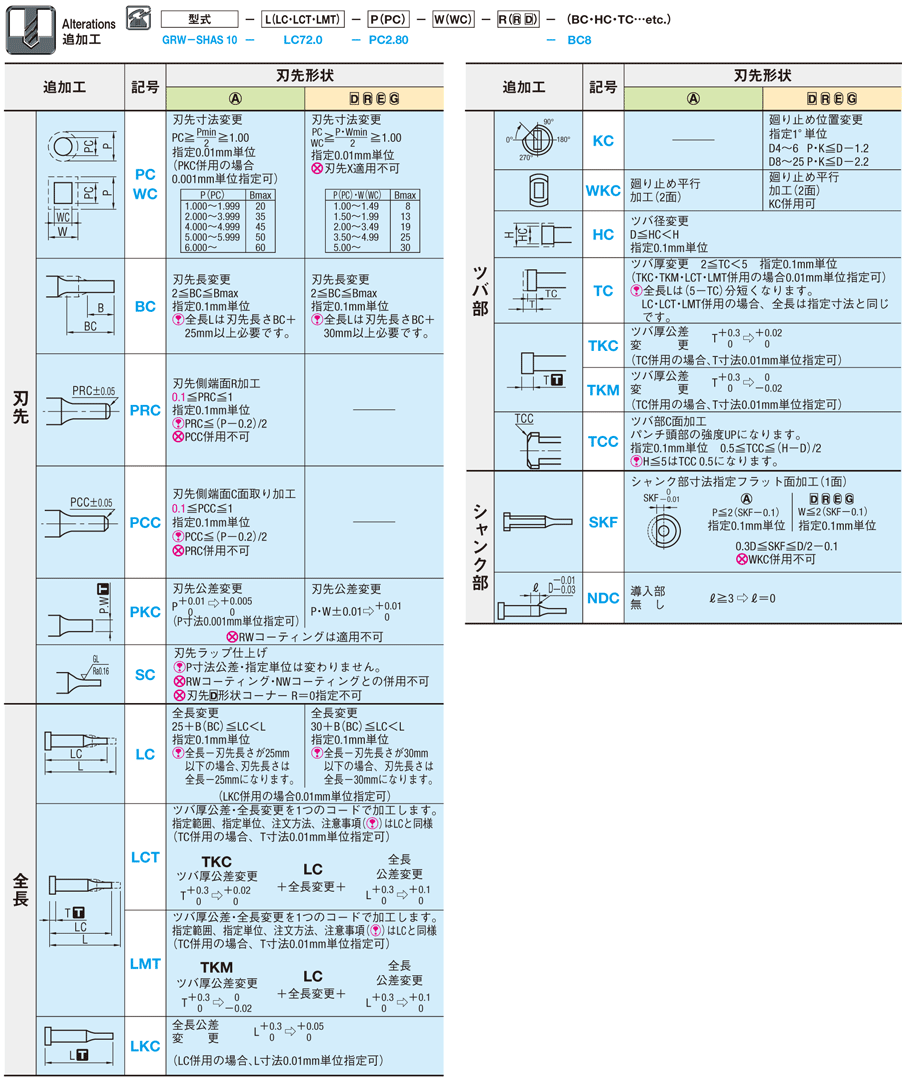

追加工

欠円シャンクショルダーパンチ　-RWコーティング(Al-Cr系コーティング+WPCR処理)

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 48
  8. 次へ
型番
刃先形状
材質
B（刃先長さ）
D（シャンク径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
LC(全長変更)(mm)
LCT(ツバ厚公差変更+全長変更)(mm)
LMT(ツバ厚公差変更+全長変更)(mm)
PC(刃先寸法変更)(mm)
R(刃先コーナーR)(mm)
W(刃先寸法)(mm)
WC(刃先寸法変更)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
丸形
粉末ハイス鋼
L
3
1 ～ 1.8
40 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
3
1 ～ 1.8
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
3
1 ～ 1.8
-
-
27 ～ 99.9
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
3
1 ～ 1.8
-
-
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
4
1 ～ 2.8
40 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
4
1 ～ 2.8
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
4
1 ～ 2.8
-
-
27 ～ 99.9
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
4
1 ～ 2.8
-
-
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
5
2 ～ 3.8
40 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
5
-
40 ～ 100
-
-
-
1 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
5
2 ～ 3.8
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
5
-
-
27 ～ 99.9
-
-
1 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
5
2 ～ 3.8
-
-
27 ～ 99.9
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
5
-
-
-
27 ～ 99.9
-
1 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
5
2 ～ 3.8
-
-
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
5
-
-
-
-
27 ～ 99.9
1 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
6
2 ～ 4.8
40 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
6
-
40 ～ 100
-
-
-
1 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
6
2 ～ 4.8
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
6
-
-
27 ～ 99.9
-
-
1 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
6
2 ～ 4.8
-
-
27 ～ 99.9
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
6
-
-
-
27 ～ 99.9
-
1 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
6
2 ～ 4.8
-
-
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
6
-
-
-
-
27 ～ 99.9
1 ～ 1.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
8
3 ～ 5.8
40 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
8
-
40 ～ 100
-
-
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
8
3 ～ 5.8
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
8
-
-
27 ～ 99.9
-
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
8
3 ～ 5.8
-
-
27 ～ 99.9
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
8
-
-
-
27 ～ 99.9
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
8
3 ～ 5.8
-
-
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
8
-
-
-
-
27 ～ 99.9
1.5 ～ 2.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
10
3 ～ 7.8
40 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
10
-
40 ～ 100
-
-
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
10
3 ～ 7.8
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
10
-
-
27 ～ 99.9
-
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
10
3 ～ 7.8
-
-
27 ～ 99.9
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
10
-
-
-
27 ～ 99.9
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
10
3 ～ 7.8
-
-
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
10
-
-
-
-
27 ～ 99.9
1.5 ～ 2.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
13
6 ～ 10.8
40 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
13
-
40 ～ 100
-
-
-
3 ～ 5.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
13
6 ～ 10.8
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
13
-
-
27 ～ 99.9
-
-
3 ～ 5.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
13
6 ～ 10.8
-
-
27 ～ 99.9
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
13
-
-
-
27 ～ 99.9
-
3 ～ 5.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
13
6 ～ 10.8
-
-
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
13
-
-
-
-
27 ～ 99.9
3 ～ 5.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
16
10 ～ 13.8
40 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
16
-
40 ～ 100
-
-
-
5 ～ 9.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
16
10 ～ 13.8
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
16
-
-
27 ～ 99.9
-
-
5 ～ 9.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
16
10 ～ 13.8
-
-
27 ～ 99.9
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
16
-
-
-
27 ～ 99.9
-
5 ～ 9.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
16
10 ～ 13.8
-
-
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
16
-
-
-
-
27 ～ 99.9
5 ～ 9.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
20
13 ～ 17.8
40 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
20
-
40 ～ 100
-
-
-
6.5 ～ 12.99
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
20
13 ～ 17.8
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
L
20
-
-
27 ～ 99.9
-
-
6.5 ～ 12.99
-
-
-
10

1個

-( - )

お見積り

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 48
  8. 次へ

Loading...

詳細情報

基本情報

シャンクに廻り止め用のフラット面を設けたショルダーパンチに、プレス金型で広く普及しているTiCNよりも高耐熱・高耐久のAl-Cr系コーティングを施したパンチです。難加工材のピアス加工で効果を発揮します。

(i)ご注意

  • PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

欠円シャンクショルダーパンチ　-RWコーティング(Al-Cr系コート+WPC®処理)

欠円シャンクショルダーパンチ　-RWコーティング(Al-Cr系コート+WPC®処理)

    ショルダーパンチ　-RWコーティング(Al-Cr系コート+WPC®処理)-

    ショルダーパンチ　-RWコーティング(Al-Cr系コート+WPC®処理)-

      小径ショルダーパンチ －RWコーティング(Al-Cr系コート+WPC®処理)－

      小径ショルダーパンチ －RWコーティング(Al-Cr系コート+WPC®処理)－

        ショルダー2段パンチ -RWコーティング(Al-Cr系コート+WPC®処理)-

        ショルダー2段パンチ -RWコーティング(Al-Cr系コート+WPC®処理)-

          欠円シャンクショルダーパンチ -α処理®-

          欠円シャンクショルダーパンチ -α処理®-

            厚板打ち抜き用ストレートパンチ RWコーティング（Al-Cr系コート+WPC処理）

            厚板打ち抜き用ストレートパンチ RWコーティング（Al-Cr系コート+WPC処理）

              ショルダーパンチ　RXコーティング(Al-Cr系コート+窒化処理)

              ショルダーパンチ　RXコーティング(Al-Cr系コート+窒化処理)

                ショルダーパンチ RPコーティング（Al-Cr系コート+α処理（R））

                ショルダーパンチ RPコーティング（Al-Cr系コート+α処理（R））

                  欠円シャンクタップ付パンチ -HWコーティング（TiCNコーティング＋WPC®処理）-

                  欠円シャンクタップ付パンチ -HWコーティング（TiCNコーティング＋WPC®処理）-

                    ショルダー2段パンチ－RXコーティング(Al-Cr系コーティング+窒化処理)－

                    ショルダー2段パンチ－RXコーティング(Al-Cr系コーティング+窒化処理)－

                      欠円シャンクタップ付パンチ -α処理®-

                      欠円シャンクタップ付パンチ -α処理®-

                        ショルダーパンチ－WPC®処理－

                        ショルダーパンチ－WPC®処理－

                          ショルダーパンチ－HWコーティング（TiCN＋WPC®処理）－

                          ショルダーパンチ－HWコーティング（TiCN＋WPC®処理）－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 お見積り   お見積り   お見積り   お見積り   6日目   5日目   お見積り   9日目   3日目   お見積り   6日目   2日目～   2日目～
                            厚板打ち抜き用有無 無 無 無 無 無 有 無 無 無 無 無 無 無
                            先端形状 1段 1段 1段 2段 1段 ストレート 1段 1段 1段 2段 1段 1段 1段
                            ジェクタ なし なし なし なし なし なし なし なし なし なし なし なし なし
                            表面処理 RWコーティング RWコーティング RWコーティング RWコーティング α処理 RWコーティング RXコーティング RPコーティング HWコーティング RXコーティング α処理 WPC HWコーティング
                            シャンク(取付部)形状 欠円 標準 標準 標準 欠円 標準 標準 標準 欠円タップ付 標準 欠円タップ付 標準 標準

                            欠円シャンクショルダーパンチ　-RWコーティング(Al-Cr系コート+WPC®処理)のレビュー

                            この商品のレビューはありません レビューを書く

                            パンチカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            プレス金型部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
