テーパヘッドパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.249

規格拡大

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）

通常価格(税別): -

税込価格: -

従来のTiCNよりも高耐熱・高耐久のAl-Cr系コーティングとWPCⓇ処理を併...

詳細情報を確認する

厚板打ち抜き用有無：

有
先端形状：

1段
ジェクタ：

なし
刃先形状：

A
表面処理：

RWコート
シャンク(取付部)形状：

テーパヘッド
シャンク径D公差：

m5

無料3D-CADライブラリー申し込み受付中

型番

未確定96件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

テーパヘッドパンチ　-RWコーティング(Al-Cr系コーティング+WPCR処理)-

（6）・（D）・（D+3）は参考値となります。
刃先先端エッジ部に微小Rがつきます。

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D_m5	SKH51相当 61～64HRC 表面3100HV テーパリング NAK80 37～43HRC	RW-TSSH
D_m5	粉末ハイス鋼 64～67HRC 表面3100HV テーパリング NAK80 37～43HRC	RW-TSPH

規格表

型式				L					指定0.01mm単位 min. P max.	B	H
Type	刃先形状	B 刃先長さ	D	L					指定0.01mm単位 min. P max.	B	H
RW-TSSH RW-TSPH			8	60	70	80	90	100	3.00～7.99	13	13
			10	60	70	80	90	100	3.00～9.99		15
			13	60	70	80	90	100	6.00～12.99		18
			16	60	70	80	90	100	10.00～15.99	19	21
			20	60	70	80	90	100	13.00～19.99		25
			25	60	70	80	90	100	18.00～24.99		30
			8	60	70	80	90	100	3.00～7.99	19	13
			10	60	70	80	90	100	3.00～9.99		15
			13	60	70	80	90	100	6.00～12.99		18
			16	60	70	80	90	100	10.00～15.99	25	21
			20	60	70	80	90	100	13.00～19.99		25
			25	60	70	80	90	100	18.00～24.99		30

P＞D-0.03ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。

注文例

出荷日

日目出荷

急

ストークA

[ ! ]1回のご注文における同一型式でのご注文本数は9本まで

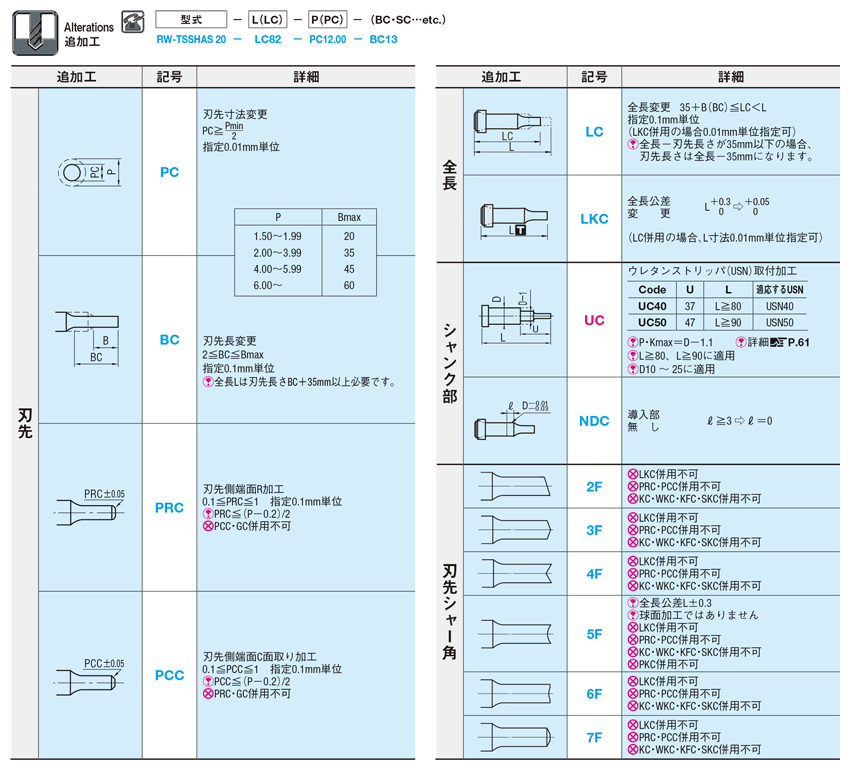

追加工

P.61

型番リスト

表示件数:

型番	材質	B（刃先長さ）	D（シャンク径）(mm)	P(刃先寸法)(mm)	L(全長)(mm)	LC(全長変更)(mm)	PC(刃先寸法変更)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

RW-TSPHAL8-[60-100/10]-P[3-7.99/0.01]	粉末ハイス鋼	L	8	3 ～ 7.99	60 ～ 100	-	-	10	1個	-( - )	お見積り
RW-TSPHAL8-[60-100/10]-PC[1.5-2.99/0.01]	粉末ハイス鋼	L	8	-	60 ～ 100	-	1.5 ～ 2.99	10	1個	-( - )	お見積り
RW-TSPHAL8-LC[37-99.9/0.1]-P[3-7.99/0.01]	粉末ハイス鋼	L	8	3 ～ 7.99	-	37 ～ 99.9	-	10	1個	-( - )	お見積り
RW-TSPHAL8-LC[37-99.9/0.1]-PC[1.5-2.99/0.01]	粉末ハイス鋼	L	8	-	-	37 ～ 99.9	1.5 ～ 2.99	10	1個	-( - )	お見積り
RW-TSPHAL10-[60-100/10]-P[3-9.99/0.01]	粉末ハイス鋼	L	10	3 ～ 9.99	60 ～ 100	-	-	10	1個	-( - )	お見積り
RW-TSPHAL10-[60-100/10]-PC[1.5-2.99/0.01]	粉末ハイス鋼	L	10	-	60 ～ 100	-	1.5 ～ 2.99	10	1個	-( - )	お見積り
RW-TSPHAL10-LC[37-99.9/0.1]-P[3-9.99/0.01]	粉末ハイス鋼	L	10	3 ～ 9.99	-	37 ～ 99.9	-	10	1個	-( - )	お見積り
RW-TSPHAL10-LC[37-99.9/0.1]-PC[1.5-2.99/0.01]	粉末ハイス鋼	L	10	-	-	37 ～ 99.9	1.5 ～ 2.99	10	1個	-( - )	お見積り
RW-TSPHAL13-[60-100/10]-P[6-12.99/0.01]	粉末ハイス鋼	L	13	6 ～ 12.99	60 ～ 100	-	-	10	1個	-( - )	お見積り
RW-TSPHAL13-[60-100/10]-PC[3-5.99/0.01]	粉末ハイス鋼	L	13	-	60 ～ 100	-	3 ～ 5.99	10	1個	-( - )	お見積り
RW-TSPHAL13-LC[37-99.9/0.1]-P[6-12.99/0.01]	粉末ハイス鋼	L	13	6 ～ 12.99	-	37 ～ 99.9	-	10	1個	-( - )	お見積り
RW-TSPHAL13-LC[37-99.9/0.1]-PC[3-5.99/0.01]	粉末ハイス鋼	L	13	-	-	37 ～ 99.9	3 ～ 5.99	10	1個	-( - )	お見積り
RW-TSPHAL16-[60-100/10]-P[10-15.99/0.01]	粉末ハイス鋼	L	16	10 ～ 15.99	60 ～ 100	-	-	10	1個	-( - )	お見積り
RW-TSPHAL16-[60-100/10]-PC[5-9.99/0.01]	粉末ハイス鋼	L	16	-	60 ～ 100	-	5 ～ 9.99	10	1個	-( - )	お見積り
RW-TSPHAL16-LC[37-99.9/0.1]-P[10-15.99/0.01]	粉末ハイス鋼	L	16	10 ～ 15.99	-	37 ～ 99.9	-	10	1個	-( - )	お見積り
RW-TSPHAL16-LC[37-99.9/0.1]-PC[5-9.99/0.01]	粉末ハイス鋼	L	16	-	-	37 ～ 99.9	5 ～ 9.99	10	1個	-( - )	お見積り
RW-TSPHAL20-[60-100/10]-P[13-19.99/0.01]	粉末ハイス鋼	L	20	13 ～ 19.99	60 ～ 100	-	-	10	1個	-( - )	お見積り
RW-TSPHAL20-[60-100/10]-PC[6.5-12.99/0.01]	粉末ハイス鋼	L	20	-	60 ～ 100	-	6.5 ～ 12.99	10	1個	-( - )	お見積り
RW-TSPHAL20-LC[37-99.9/0.1]-P[13-19.99/0.01]	粉末ハイス鋼	L	20	13 ～ 19.99	-	37 ～ 99.9	-	10	1個	-( - )	お見積り
RW-TSPHAL20-LC[37-99.9/0.1]-PC[6.5-12.99/0.01]	粉末ハイス鋼	L	20	-	-	37 ～ 99.9	6.5 ～ 12.99	10	1個	-( - )	お見積り
RW-TSPHAL25-[60-100/10]-P[18-24.99/0.01]	粉末ハイス鋼	L	25	18 ～ 24.99	60 ～ 100	-	-	10	1個	-( - )	お見積り
RW-TSPHAL25-[60-100/10]-PC[9-17.99/0.01]	粉末ハイス鋼	L	25	-	60 ～ 100	-	9 ～ 17.99	10	1個	-( - )	お見積り
RW-TSPHAL25-LC[37-99.9/0.1]-P[18-24.99/0.01]	粉末ハイス鋼	L	25	18 ～ 24.99	-	37 ～ 99.9	-	10	1個	-( - )	お見積り
RW-TSPHAL25-LC[37-99.9/0.1]-PC[9-17.99/0.01]	粉末ハイス鋼	L	25	-	-	37 ～ 99.9	9 ～ 17.99	10	1個	-( - )	お見積り
RW-TSPHAS8-[60-100/10]-P[3-7.99/0.01]	粉末ハイス鋼	S	8	3 ～ 7.99	60 ～ 100	-	-	10	1個	-( - )	お見積り
RW-TSPHAS8-[60-100/10]-PC[1.5-2.99/0.01]	粉末ハイス鋼	S	8	-	60 ～ 100	-	1.5 ～ 2.99	10	1個	-( - )	お見積り
RW-TSPHAS8-LC[37-99.9/0.1]-P[3-7.99/0.01]	粉末ハイス鋼	S	8	3 ～ 7.99	-	37 ～ 99.9	-	10	1個	-( - )	お見積り
RW-TSPHAS8-LC[37-99.9/0.1]-PC[1.5-2.99/0.01]	粉末ハイス鋼	S	8	-	-	37 ～ 99.9	1.5 ～ 2.99	10	1個	-( - )	お見積り
RW-TSPHAS10-[60-100/10]-P[3-9.99/0.01]	粉末ハイス鋼	S	10	3 ～ 9.99	60 ～ 100	-	-	10	1個	-( - )	お見積り
RW-TSPHAS10-[60-100/10]-PC[1.5-2.99/0.01]	粉末ハイス鋼	S	10	-	60 ～ 100	-	1.5 ～ 2.99	10	1個	-( - )	お見積り
RW-TSPHAS10-LC[37-99.9/0.1]-P[3-9.99/0.01]	粉末ハイス鋼	S	10	3 ～ 9.99	-	37 ～ 99.9	-	10	1個	-( - )	お見積り
RW-TSPHAS10-LC[37-99.9/0.1]-PC[1.5-2.99/0.01]	粉末ハイス鋼	S	10	-	-	37 ～ 99.9	1.5 ～ 2.99	10	1個	-( - )	お見積り
RW-TSPHAS13-[60-100/10]-P[6-12.99/0.01]	粉末ハイス鋼	S	13	6 ～ 12.99	60 ～ 100	-	-	10	1個	-( - )	お見積り
RW-TSPHAS13-[60-100/10]-PC[3-5.99/0.01]	粉末ハイス鋼	S	13	-	60 ～ 100	-	3 ～ 5.99	10	1個	-( - )	お見積り
RW-TSPHAS13-LC[37-99.9/0.1]-P[6-12.99/0.01]	粉末ハイス鋼	S	13	6 ～ 12.99	-	37 ～ 99.9	-	10	1個	-( - )	お見積り
RW-TSPHAS13-LC[37-99.9/0.1]-PC[3-5.99/0.01]	粉末ハイス鋼	S	13	-	-	37 ～ 99.9	3 ～ 5.99	10	1個	-( - )	お見積り
RW-TSPHAS16-[60-100/10]-P[10-15.99/0.01]	粉末ハイス鋼	S	16	10 ～ 15.99	60 ～ 100	-	-	10	1個	-( - )	お見積り
RW-TSPHAS16-[60-100/10]-PC[5-9.99/0.01]	粉末ハイス鋼	S	16	-	60 ～ 100	-	5 ～ 9.99	10	1個	-( - )	お見積り
RW-TSPHAS16-LC[37-99.9/0.1]-P[10-15.99/0.01]	粉末ハイス鋼	S	16	10 ～ 15.99	-	37 ～ 99.9	-	10	1個	-( - )	お見積り
RW-TSPHAS16-LC[37-99.9/0.1]-PC[5-9.99/0.01]	粉末ハイス鋼	S	16	-	-	37 ～ 99.9	5 ～ 9.99	10	1個	-( - )	お見積り
RW-TSPHAS20-[60-100/10]-P[13-19.99/0.01]	粉末ハイス鋼	S	20	13 ～ 19.99	60 ～ 100	-	-	10	1個	-( - )	お見積り
RW-TSPHAS20-[60-100/10]-PC[6.5-12.99/0.01]	粉末ハイス鋼	S	20	-	60 ～ 100	-	6.5 ～ 12.99	10	1個	-( - )	お見積り
RW-TSPHAS20-LC[37-99.9/0.1]-P[13-19.99/0.01]	粉末ハイス鋼	S	20	13 ～ 19.99	-	37 ～ 99.9	-	10	1個	-( - )	お見積り
RW-TSPHAS20-LC[37-99.9/0.1]-PC[6.5-12.99/0.01]	粉末ハイス鋼	S	20	-	-	37 ～ 99.9	6.5 ～ 12.99	10	1個	-( - )	お見積り
RW-TSPHAS25-[60-100/10]-P[18-24.99/0.01]	粉末ハイス鋼	S	25	18 ～ 24.99	60 ～ 100	-	-	10	1個	-( - )	お見積り
RW-TSPHAS25-[60-100/10]-PC[9-17.99/0.01]	粉末ハイス鋼	S	25	-	60 ～ 100	-	9 ～ 17.99	10	1個	-( - )	お見積り
RW-TSPHAS25-LC[37-99.9/0.1]-P[18-24.99/0.01]	粉末ハイス鋼	S	25	18 ～ 24.99	-	37 ～ 99.9	-	10	1個	-( - )	お見積り
RW-TSPHAS25-LC[37-99.9/0.1]-PC[9-17.99/0.01]	粉末ハイス鋼	S	25	-	-	37 ～ 99.9	9 ～ 17.99	10	1個	-( - )	お見積り
RW-TSSHAL8-[60-100/10]-P[3-7.99/0.01]	SKH51相当	L	8	3 ～ 7.99	60 ～ 100	-	-	10	1個	-( - )	お見積り
RW-TSSHAL8-[60-100/10]-PC[1.5-2.99/0.01]	SKH51相当	L	8	-	60 ～ 100	-	1.5 ～ 2.99	10	1個	-( - )	お見積り
RW-TSSHAL8-LC[37-99.9/0.1]-P[3-7.99/0.01]	SKH51相当	L	8	3 ～ 7.99	-	37 ～ 99.9	-	10	1個	-( - )	お見積り
RW-TSSHAL8-LC[37-99.9/0.1]-PC[1.5-2.99/0.01]	SKH51相当	L	8	-	-	37 ～ 99.9	1.5 ～ 2.99	10	1個	-( - )	お見積り
RW-TSSHAL10-[60-100/10]-P[3-9.99/0.01]	SKH51相当	L	10	3 ～ 9.99	60 ～ 100	-	-	10	1個	-( - )	お見積り
RW-TSSHAL10-[60-100/10]-PC[1.5-2.99/0.01]	SKH51相当	L	10	-	60 ～ 100	-	1.5 ～ 2.99	10	1個	-( - )	お見積り
RW-TSSHAL10-LC[37-99.9/0.1]-P[3-9.99/0.01]	SKH51相当	L	10	3 ～ 9.99	-	37 ～ 99.9	-	10	1個	-( - )	お見積り
RW-TSSHAL10-LC[37-99.9/0.1]-PC[1.5-2.99/0.01]	SKH51相当	L	10	-	-	37 ～ 99.9	1.5 ～ 2.99	10	1個	-( - )	お見積り
RW-TSSHAL13-[60-100/10]-P[6-12.99/0.01]	SKH51相当	L	13	6 ～ 12.99	60 ～ 100	-	-	10	1個	-( - )	お見積り
RW-TSSHAL13-[60-100/10]-PC[3-5.99/0.01]	SKH51相当	L	13	-	60 ～ 100	-	3 ～ 5.99	10	1個	-( - )	お見積り
RW-TSSHAL13-LC[37-99.9/0.1]-P[6-12.99/0.01]	SKH51相当	L	13	6 ～ 12.99	-	37 ～ 99.9	-	10	1個	-( - )	お見積り
RW-TSSHAL13-LC[37-99.9/0.1]-PC[3-5.99/0.01]	SKH51相当	L	13	-	-	37 ～ 99.9	3 ～ 5.99	10	1個	-( - )	お見積り

詳細情報

基本情報

基本情報

従来のTiCNよりも高耐熱・高耐久のAl-Cr系コーティングとWPCⓇ処理を併用することでコーティング密着性を改善したテーパヘッドパンチです。

カタログ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品テーパヘッドパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-	テーパヘッドパンチジェクタパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-	テーパヘッドパンチ RPコーティング（Al-Cr系コーティング+α処理（R））	テーパヘッドパンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－	テーパヘッドパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－	テーパヘッドパンチジェクタパンチ RPコーティング（Al-Cr系コーティング+α処理（R））	テーパヘッドジェクタパンチ－RXコーティング(Al-Cr系コーティング+窒化処理)－	テーパヘッドジェクタパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－	テーパヘッドパンチ－TiCNコーティング－	テーパヘッドジェクタパンチ－WPC®処理－	テーパヘッドパンチ－HXコーティング（TiCNコーティング＋窒化処理）－	テーパヘッドパンチ	テーパヘッドパンチ -α処理®-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	お見積り	お見積り	9日目	お見積り	2日目	9日目	お見積り	2日目	2日目	2日目	お見積り	2日目	5日目
厚板打ち抜き用有無	有	有	有	有	有	有	有	有	有	有	有	有	有
先端形状	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段
ジェクタ	なし	標準タイプ	なし	なし	なし	標準タイプ	標準タイプ	標準タイプ	なし	標準タイプ	なし	なし	なし
刃先形状	A	A	A	A	A	A	A	A	A	A	A	A	A
表面処理	RWコート	RWコート	RPコーティング	RXコート	HWコート	RPコーティング	RXコート	HWコート	TiCN	WPC	HXコート	なし	α処理

back next

テーパヘッドパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-のレビュー

評価 4.0 平均満足度：4.0 1件のレビュー

星５

0%
星４

100%
星３

0%
星２

0%
星１

0%

レビューを書く

順送型の丸穴加工材料は t=6.0 SS材穴径φ9.0

評価 4.0満足度：4.02017/03/03

以前は、厚板打ち抜き用ジェクタパンチ HW-APJVAL10-100-P9.0-WKC を使用していたが、追加工でWKCだった為か、ツバ部が折れたり、刃先が折れたりを繰り返していた。
寿命は10～15万ショット程度だった。
改善を目指し、テーパヘッドパンチ -RWコート処理- RW-TSPHAL10-100-P9.0に変更。
パンチの折損も皆無になり、25万ショットを超えても刃先の磨耗も少ない。
磨耗の度合いは、刃先から0.5mm程度の損傷であった。
パンチの寿命が長いと、バッキングプレートのへこみも減るので型寿命も延び
メリットが目的以外にも起きた。
変えてよかったです。

もっと読む閉じる

1人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

1件全て見る
