タップ付パンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-

タップ付パンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

・ボルト折損対策としてタップ大径タイプとタップ極大径タイプの規格追加をしました...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定1,648件の候補があります。

Loading...

商品情報

関連ページ

RWコーティング >> P.1727
DLCコーティング>> P.1731
NWコーティング>> P.1731

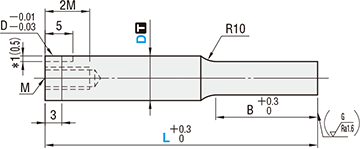

外形図・製品仕様

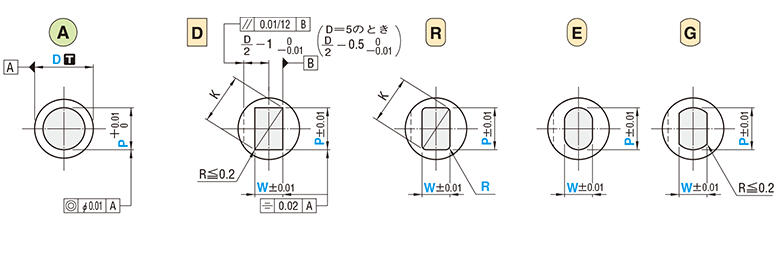

刃先形状は下記    より選択
タップ付パンチ－RWコーティング（Al-Cr系コーティング＋WPCR処理）・DLCコーティング・NWコーティング（DLCコーティング＋WPCR処理）－
■D20のタップ形状比較イメージ


(M6)

大径タイプ
(M8)

極大径タイプ
(M10)

[ ! ]刃先端面の研磨はコーティング前に行っております。（RWコーティング、NWコーティングの端面は研磨目と異なります）
[ ! ]RWコーティング、NWコーティングの刃先先端エッジ部は微小Rがつきます。
[ ! ]※D＝5の場合、廻り止め深さは0.5になります。

シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式
Type刃先形状B
刃先長さ
Dm5粉末ハイス鋼
64～67HRC
表面3100HV		(D5～25)
RW-MPH
タップ大径タイプ
(D13～20)
RW-MPHL
タップ極大径タイプ
(D20）
RW-MPHX

タップ付パンチ-RWコーティング（Al-Cr系コーティング+WPC®処理）・DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）-

タップ付パンチ-RWコーティング（Al-Cr系コーティング+WPC®処理）・DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）-



刃先長さ（B）
X＞L＞S
D
+0.005/0		粉末ハイス鋼
64～67HRC
表面3100HV		(D5～25)
ARW-MPH

シャンク径公差D[ T ]はm5・ +0.005/0選択


刃先形状刃先形状刃先形状刃先形状刃先形状タップ付パンチ－RWコーティング（Al-Cr系コーティング＋WPCR処理）・DLCコーティング・NWコーティング（DLCコーティング＋WPCR処理）－ [ ! ]P≧W
[ ! ]K=
[ ! ]R＝0の指定可
（ただし、RWコーティング・NWコーティングは不可） [ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W



規格表

型式L指定0.01mm単位BM

タップ付パンチ-RWコーティング（Al-Cr系コーティング+WPC®処理）・DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）-

タップ付パンチ-RWコーティング（Al-Cr系コーティング+WPC®処理）・DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）-

タップ付パンチ-RWコーティング（Al-Cr系コーティング+WPC®処理）・DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）-

Type刃先形状B
刃先長さ		D
min. P max.P・Kmax.P・Wmin.R
（Dm5）
RWコーティング
RW-MPH


（D +0.005/0）
RWコーティング
ARW-MPH

タップ付パンチ-RWコーティング（Al-Cr系コーティング+WPC®処理）・DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）-

タップ付パンチ-RWコーティング（Al-Cr系コーティング+WPC®処理）・DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）-

54050607080  2.00～4.994.971.20
  カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ- 0.15〜w未満
2
（カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ-  0のみ指定可）		83
64050607080  2.00～5.995.971.50
8（40）50607080901003.00～7.997.972.00134
10（40）50607080901003.00～9.999.972.505
13（40）50607080901006.00～12.9912.973.006
16（40）506070809010010.00～15.9915.974.0019
20（40）506070809010013.00～19.9919.975.00
25（40）506070809010018.00～24.9924.976.00

タップ付パンチ-RWコーティング（Al-Cr系コーティング+WPC®処理）・DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）-

5 50607080  2.00～4.994.972.00133
6 50607080  2.00～5.995.972.00
8 50607080901003.00～7.997.972.50194
10 50607080901003.00～9.999.972.505
13 50607080901006.00～12.9912.973.006
16  6070809010010.00～15.9915.974.0025
20  6070809010013.00～19.9919.975.00
25  6070809010018.00～24.9924.976.00

タップ付パンチ-RWコーティング（Al-Cr系コーティング+WPC®処理）・DLCコーティング・NWコーティング（DLCコーティング+WPC®処理）-

5  607080  2.00～4.994.973.50253
6  607080  2.00～5.995.973.50
8  607080901003.00～7.997.975.00304
10  607080901003.00～9.999.975.005
13  607080901006.00～12.9912.975.006
16   70809010010.00～15.99-40
20   70809010013.00～19.99
25   70809010018.00～24.99
タップ大径タイプ
（D m5）
RW-MPHL		13（40）50607080901006.00～12.9912.973.00138
16（40）506070809010010.00～15.9915.974.0019
20（40）506070809010013.00～19.9919.975.00
13  607080901006.00～12.9912.973.0019
16  6070809010010.00～15.9915.974.0025
20  6070809010013.00～19.9919.975.00
タップ極大径タイプ
（D m5）
RW-MPHX		20  6070809010013.00～19.9919.975.001910
20   70809010013.00～19.9919.975.0025

[ ! ]L（40）→B＝8 全長が（40）の場合、刃先長さは一律8mmになります。

注文例

型式-L-P-W-R（）
ARW－MPHDL 13-80-P10.50-W7.34

出荷日

 4 日目出荷
急

ストークA

[ ! ]1回のご注文における同一型式でのご注文本数は9本まで

追加工

型式－L(LC)－P(PC)－W(WC)－R－（BC・KC・WKC…etc.）
RW－MPHAL 13－80－P8.24    －KC－LKC
追加工記号刃先形状

刃先PC
WC		刃先寸法変更
PC≧Pmin
2
指定 0.01mm単位
 		刃先寸法変更
PC≧P・Wmin.≧1.00
WC2
指定0.01mm単位
[ NG ]刃先X適用不可
P(PC)Bmax
1.000～1.999
2.000～3.999
4.000～5.999
6.000～		20
35
45
60
P(PC)・W(WC)Bmax
1.00～1.49
1.50～1.99
2.00～3.49
3.50～4.99
5.00～		8
13
19
25
30
BC刃先長変更
2≦BC≦Bmax
指定0.1mm単位
[ ! ]全長Lは刃先長さBC＋
    25mm以上必要です。
[ ! ]タップ大径タイプの
    場合、全長LはBC＋
    30mm以上必要です。
[ ! ]タップ極大径タイプ
    の場合、全長LはBC＋
    40mm以上必要です。
[ ! ]PC・WC追加工の記載
    内の表にご注意ください		刃先長変更
2≦BC≦Bmax
指定0.1mm単位
[ ! ]全長Lは刃先長さBC＋30mm
    以上必要です。
[ ! ]タップ極大径タイプの場合、
全長LはBC＋40mm以上必要
です。
[ ! ]PC・WC追加工の記載
    内の表にご注意ください



PRC刃先側端面R加工
0.1≦PRC≦1
指定0.1mm単位
[ ! ]PRC≦(P－0.2)/2
[ NG ]PCC併用不可		－
PCC刃先側端面C面取り加工
0.1≦PCC≦1
指定0.1mm単位
[ ! ]PCC≦(P－0.2)/2
[ NG ]PRC併用不可		－
SC刃先ラップ仕上げ
[ ! ]P寸法公差・指定単位は変わりません。
[ ! ]コーティング前の母材を仕上げます。
[ NG ]RWコーティング・NWコーティングは摘要不可
[ NG ]刃先形状コーナーR＝0指定不可
追加工記号刃先形状

全長LC全長変更
25＋B（BC）≦LC＜L
指定0.1mm単位
[ ! ]全長－刃先長さが25mm
    以下の場合、刃先長さは
    全長－25mmになります。
[ ! ]タップ大径タイプの場合、
    全長－刃先長さが30mm
    以下の場合、刃先長さは
    全長－30mmになります。
[ ! ]タップ極大径タイプの場
    合、全長ー刃先長さが
    40mm以下の場合、刃先
    長さは全長－40mmにな
    ります。		全長変更
30＋B（BC）≦LC＜L
指定0.1mm単位
[ ! ]全長－刃先長さが30mm
    以下の場合、刃先長さは
    全長－30mmになります。
[ ! ]タップ極大径タイプの場合、
    全長ー刃先長さが40mm
    以下の場合、刃先長さは
    全長－40mmになります。





（LKC併用の場合 0.01mm単位指定可）
LKC全長公差変更 L ＋0.30 ⇒ ＋0.050
（LC併用の場合、L寸法0.01mm単位指定可）
その他KC廻り止め
一面加工
[ NG ]D5適用不可		廻り止め
位置変更
指定1゜単位
WKC廻り止め平行
加工(2面)
[ NG ]D5適用不可		廻り止め平行
加工(2面)
KC併用可
NKC－廻り止め無し
SKCシャンク部フラット面加工(1面)
　　        　
・D5・6　P≦D－1.2   W≦D－1.2
(加工幅0.5)
・D8～　P≦D－2.2   W≦D－2.2
(加工幅1)
[ NG ]KC・WKC併用不可
刃先シャー角1F－[ NG ]LKC・LKZ併用不可
[ NG ]形状のQ寸法指定不可
2F[ NG ]LKC・LKZ併用不可
[ NG ]PRC・PCC併用不可
[ NG ]KC・WKC・SKC併用不可		[ NG ]LKC・LKZ併用不可
3F[ NG ]LKC・LKZ併用不可
[ NG ]PRC・PCC併用不可
[ NG ]KC・WKC・SKC併用不可		[ NG ]LKC・LKZ併用不可
4F[ NG ]LKC・LKZ併用不可
[ NG ]PRC・PCC併用不可
[ NG ]KC・WKC・SKC併用不可		[ NG ]LKC・LKZ併用不可
5F[ ! ]全長公差L±0.3
[ ! ]球面加工ではありません
[ NG ]LKC・LKZ併用不可
[ NG ]PRC・PCC併用不可
[ NG ]KC・WKC・SKC併用不可
[ NG ]PKC併用不可		[ ! ]全長公差L±0.3
[ ! ]球面加工ではありません
[ NG ]LKC・LKZ併用不可
[ NG ]PKC併用不可
6F[ NG ]LKC・LKZ併用不可
[ NG ]PRC・PCC併用不可
[ NG ]KC・WKC・SKC併用不可		[ NG ]LKC・LKZ併用不可
7F[ NG ]LKC・LKZ併用不可
[ NG ]PRC・PCC併用不可
[ NG ]KC・WKC・SKC併用不可		－
刃先シャー角追加工の詳細は>> こちら

[ ! ]タップ大径タイプの場合、全長Lは刃先長さ+30mm以上必要です。
LC追加工を使用し、全長-刃先長さが30mm以下になる場合、刃先長さは全長-30mmになります。
タップ極大径タイプの場合、全長Lは刃先長さ+40mm以上必要です。
LC追加工を使用し、全長-刃先長さが40mm以下になる場合、刃先長さは全長-40mmになります。
