ガススプリング GSN

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • ガススプリング GSN
  • ガススプリング GSN

ミスミ

ミスミ

ガススプリング GSN

  • 数量スライド割引
評価 4.3平均満足度4.3 この商品のレビューをみる（8件）
通常価格(税別)
 -
税込価格
 -

GSPに比べ低背タイプのガススプリングです。取付プレートとセットでの購入も可能...

詳細情報を確認する

  • ガス本体タイプ：
    GSN
  • 配管時ガス抜き：
    無

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定55件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

Loading...

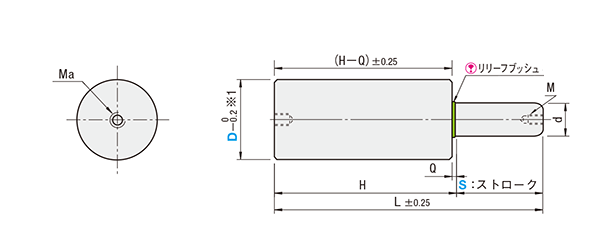

外形図・製品仕様

GSN   （本体）
GSNB  （BMプレートセット）ガススプリング GSN

■ガススプリング温度範囲
稼働温度0～80℃

[ ! ]外径25選択時は先端のタップ加工がありません。

 材質表面処理硬度
シリンダ本体SCM440相当四三酸化鉄皮膜（Fe3O4）-
ピストンロッド窒化処理+バレル研磨仕上600HV～（表面）
窒素ガス封入圧力MPa {kgf/cm2}
GSN 2517.0 {173}
GSN 3214.7 {150}
GSN 3819.7 {201}
GSN 5021.2 {216}
GSN 6315.9 {162}

[ ! ]ストローク範囲Sを超えて使用するとガス漏れの原因になります。
リリーフブッシュに接触しないよう、必ずストローク範囲内でご使用ください。
リリーフブッシュについては>>こちら
[ ! ]※1 GSN25の外径D公差は+0.2/0 です。

使用上の注意

[ ! ]先端ネジ穴（M）での固定、つぎ足しピン取付は禁止です。
[ ! ]再充填、圧力の調整はできません。
[ ! ]分解、溶接・溶断、加熱、改造は厳禁です。シリンダ部の劣化や製品寿命低下を招く可能性があります。
その他、使用上の注意は>>こちらを参照ください。

規格表

重量
（kg）		DdMLHQMa
取付用タップ		荷重N {kgf}型式
初期荷重最大荷重TypeD-S
0.112515-50401M6×63000
 {306}		4780 {487}GSN
（本体）


GSNB
（BMプレートセット）		25-10
0.1260454980 {508}25-15
0.1270505090 {519}25-20
0.1380555170 {527}25-25
0.1494625240 {534}25-32
0.16106685280 {538}25-38
0.20130805340 {545}25-50
0.24156935380 {549}25-63
0.281901105410 {552}25-80
0.203218M655452M6×83750
 {382}		5687 {580}32-10
0.2265505953 {607}32-15
0.2475556115 {624}32-20
0.2585606224 {635}32-25
0.28100686234 {636}32-32
0.30111736391 {652}32-38
0.32125806445 {657}32-45
0.34135856476 {660}32-50
0.36150946327 {645}32-56
0.391651026320 {644}32-63
0.441951156584 {671}32-80
0.293822M655452M8×127500
 {765}		12239 {1248}38-10
0.32655012933 {1319}38-15
0.34755513362 {1363}38-20
0.37856013652 {1392}38-25
0.401006813681 {1395}38-32
0.431117314100 {1438}38-38
0.461258014246 {1453}38-45
0.491358514329 {1461}38-50
0.531509413931 {1421}38-56
0.5616510213914 {1419}38-63
0.6319511514622 {1491}38-80
0.535030M860503M10×1215000
 {1530}		22474 {2292}50-10
0.57705523947 {2442}50-15
0.60806024924 {2542}50-20
0.64906525618 {2612}50-25
0.691057326309 {2683}50-32
0.731167826739 {2727}50-38
0.781308527122 {2766}50-45
0.821409027340 {2788}50-50
0.871559927558 {2810}50-56
0.9317010727766 {2831}50-63
1.0320012028137 {2869}50-80
0.716340-45403M10×1520000
 {2039}		27188 {2772}63-5
0.76554530213 {3081}63-10
0.83M8655032666 {3331}63-15
0.93856034258 {3493}63-25
1.061117335241 {3594}63-38
1.181358535741 {3645}63-50
1.5220012035214 {3591}63-80
1.6923513536603 {3732}63-100

[ ! ]初期荷重（±10%）は20℃の値です。最大荷重は静的環境の理論値です。荷重は温度で変化します。 •荷重{kgf}＝荷重N×0.101972 •荷重{N}＝荷重kgf×9.80665

[ ! ]再充填、圧力の調整はできません。
•窒素ガス封入圧力   kgf/cm2＝MPa×10.1972   MPa＝kgf/cm2×0.0980665

外形図・製品仕様

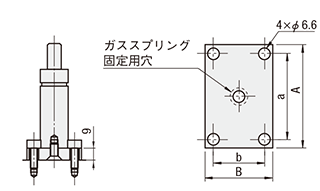

GSNB  （セット品）BM  （プレート単品）ガススプリング GSN

[ M ]材質   SS400    [ S ]表面処理   四三酸化鉄皮膜（Fe3O4）

規格表

[ A ]付属ボルトABab型式
FB6-15×1本44253415BM25
FB6-16×1本5132412232
FB8-20×1本5738472838
FB10-20×1本6950594050
FB10-20×1本8263725363

注文例

型式
GSN
GSNB
BM- 		32-25
38-38
32

出荷日

在庫品

商品情報を表示

絞り込み条件：5 項目の仕様が未選択です

すべて解除

型番リスト
