位置決めノック穴付パンチ－WPC®処理－

位置決めノック穴付パンチ－WPC®処理－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

・パンチ軸上にノック穴を設け、直接パンチの位置決めを可能にしたパンチです。パン...

詳細情報を確認する

  • 厚板打ち抜き用有無：
    無
  • 先端形状：
    1段
  • ジェクタ：
    なし
  • 材質：
    SKD11相当
  • 表面処理：
    WPC
  • シャンク(取付部)形状：
    位置決めノック穴付
  • シャンク径D公差：
    m5
  • T（ツバ厚/板厚）(mm)：
    5

型番

未確定622件の候補があります。

Loading...

商品情報

リテーナセット納入対応品
詳細 P.63
関連ページ
WPC®処理 P.1725

外形図・製品仕様

位置決めノック穴付パンチ－WPCR処理－

刃先先端エッジ部に微小Rがつきます。
付属品

Dd型式
10～326MS6-25
38・4510SJB-CMS
シャンク径
D公差		 材質
 硬度		型式
Type刃先形状B
刃先長さ		ノック穴付
Dm5SKD11相当
60～63HRC
表面
1000～1100HV		W-SP

位置決めノック穴付パンチ-WPC®処理-

位置決めノック穴付パンチ-WPC®処理-



刃先長さ（B）
X＞L＞S		-C

位置決めノック穴付パンチ－WPCR処理－

規格表

型式L指定0.01mm単位BH
Type刃先形状B
刃先長さ		ノック穴付D

位置決めノック穴付パンチ-WPC®処理-

位置決めノック穴付パンチ-WPC®処理-

位置決めノック穴付パンチ-WPC®処理-

min. P max.P・Kmax.P・Wmin.R
W-SP

位置決めノック穴付パンチ-WPC®処理-

位置決めノック穴付パンチ-WPC®処理-

-C10（40）50607080901001101201301401503.00～9.999.972.50

位置決めノック穴付パンチ-WPC®処理-

1313
13（40）50607080901001101201301401506.00～12.9912.973.0016
16（40）506070809010011012013014015010.00～15.9915.974.001919
20（40）506070809010011012013014015013.00～19.9919.975.0023
25（40）506070809010011012013014015018.00～24.9924.976.0028
32（40）（50）6070809010011012013014015020.00～31.9931.977.0035
38（40）（50）6070809010011012013014015028.00～37.9937.978.0041
45（40）（50）6070809010011012013014015035.00～44.9944.979.0048

位置決めノック穴付パンチ-WPC®処理-

10 50607080901001101201301401503.00～9.999.972.501913
13 50607080901001101201301401506.00～12.9912.973.0016
16  6070809010011012013014015010.00～15.9915.974.002519
20  6070809010011012013014015013.00～19.9919.975.0023
25  6070809010011012013014015018.00～24.9924.976.0028
32  6070809010011012013014015020.00～31.9931.977.0035
38  6070809010011012013014015028.00～37.9937.978.0041
45  6070809010011012013014015035.00～44.9944.979.0048

位置決めノック穴付パンチ-WPC®処理-

10   7080901001101201301401506.00～9.999.975.003013
13   7080901001101201301401506.00～12.9912.975.0016
16    809010011012013014015010.00～15.99--4019
20    809010011012013014015013.00～19.9923
25    809010011012013014015018.00～24.9928
32    809010011012013014015020.00～31.9935
38    809010011012013014015028.00～37.9941
45    809010011012013014015035.00～44.9948
位置決めノック穴付パンチ-WPC®処理- ：P＞D-0.03ℓ＝0刃先形状位置決めノック穴付パンチ-WPC®処理- でP＞D-0.03 の場合、D -0.01/-0.03（ 導入部）はつきません。
位置決めノック穴付パンチ-WPC®処理- ：P・K＞D-0.05ℓ＝0刃先形状位置決めノック穴付パンチ-WPC®処理- で P・K＞D-0. 05 の場合、D -0.01/-0.03（ 導入部）はつきません。
L（40）：D10 ～ 25 B＝8 全長が（40）でD寸が10 ～ 25の場合、刃先長さは一律8mmになります。
             D32 ～ 45 B＝6 全長が（40）でD寸が32 ～ 45の場合、刃先長さは一律6mmになります。
L（50）B＝13 全長が（50）の場合、刃先長さは一律13mmになります。

注文例

位置決めノック穴付パンチ－WPCR処理－

出荷日

位置決めノック穴付パンチ－WPCR処理－

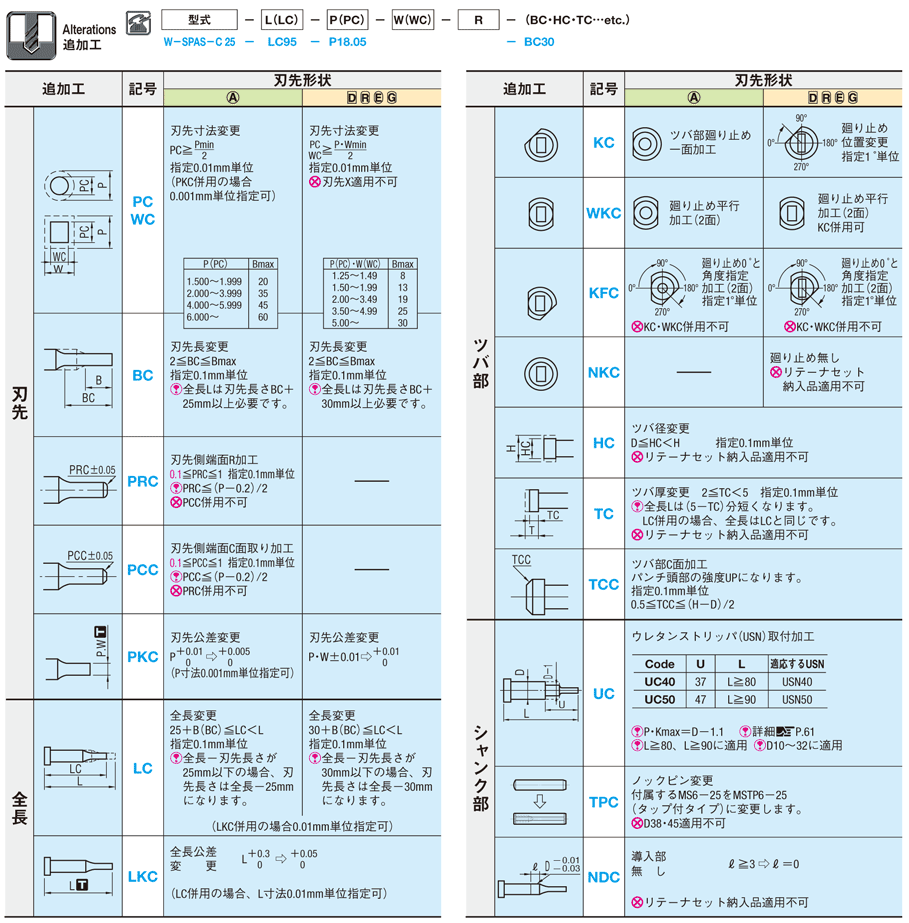

追加工

位置決めノック穴付パンチ－WPCR処理－

P.61

関連情報

使用例
■位置決めノック穴付パンチの特長
主に自動車のボディ等の金型に、パンチを保持するリテーナとセットで使用します。リテーナのノック穴による間接位置決めと異なり、パンチと同軸上に加工されたノック穴により直接位置決めができるため、金型精度が向上します。NC加工機による金型加工の場合にご使用になりますと効果的です。また、このパンチは家電製品の外板用の金型等にも、リテーナとセットで使用したり、一般順送型のパンチプレートに取り付けて使用することもできます。

位置決めノック穴付パンチ -RWコーティング（Al-Cr系コーティング+WPC®処理）-

型番リスト
