ミスミ

ミスミ

位置決めノック穴付ジェクタパンチ－NWコーティング（DLCコーティング＋WPC®処理）－

位置決めノック穴付ジェクタパンチ－NWコーティング（DLCコーティング＋WPC®処理）－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

・パンチ軸上にノック穴を設け、直接パンチの位置決めを可能にしたパンチです。パン...

詳細情報を確認する

(i)ご注意

  • 全長変更追加工（LC）を指定した場合は刃先長さが短くなります。詳細はこちらをご確認ください。

型番

未確定616件の候補があります。

Loading...

商品情報

リテーナセット納入対応品
詳細 P.63
関連ページ
NWコーディング P.1731

外形図・製品仕様

• ジェクタ穴詳細は、ジェクタパンチブランク P.350
• ジェクタピン詳細は、ジェクタピンセット P.355

位置決めノック穴付ジェクタパンチ－NWコーティング（DLCコーティング＋WPCR処理）－

ジェクタピンの飛び出し量の求め方（参考値） P.354
付属品

Dd型式
10～326MS6-25
38・4510SJB-CMS
位置決めノック穴付ジェクタパンチ－NWコーティング（DLCコーティング＋WPCR処理）－

・リテーナとの合わせ加工済
・バッキングプレートご使用の場合、φ38・φ45用バッキングプレートのみ、φ10.2の段付きノックピン用穴があいています。P.352
刃先エッジ部に微小Rがつきます。

シャンク径
D公差		 材質
 硬度		型式
Type刃先形状B
刃先長さ		ノック穴付
Dm5SKD11相当
60～63HRC
表面3000HV以上		NW-SJ
-バネ強化タイプ-
NW-SJV

位置決めノック穴付ジェクタパンチ-NWコーティング（DLCコーティング+WPC®処理）-

位置決めノック穴付ジェクタパンチ-NWコーティング（DLCコーティング+WPC®処理）-



刃先長さ（B）
X＞L＞S		-C
位置決めノック穴付ジェクタパンチ－NWコーティング（DLCコーティング＋WPCR処理）－

規格表

型式L指定0.01mm単位BH
Type刃先形状B
刃先長さ		ノック穴付D

位置決めノック穴付ジェクタパンチ-NWコーティング（DLCコーティング+WPC®処理）-

位置決めノック穴付ジェクタパンチ-NWコーティング（DLCコーティング+WPC®処理）-

位置決めノック穴付ジェクタパンチ-NWコーティング（DLCコーティング+WPC®処理）-

min. P max.P・Kmax.P・Wmin.R
NW-SJ

バネ強化タイプ
NW-SJV

位置決めノック穴付ジェクタパンチ-NWコーティング（DLCコーティング+WPC®処理）-

位置決めノック穴付ジェクタパンチ-NWコーティング（DLCコーティング+WPC®処理）-

-C10607080901001101203.00～9.999.973.00

位置決めノック穴付ジェクタパンチ-NWコーティング（DLCコーティング+WPC®処理）-

1313
13607080901001101206.00～12.9912.976.0016
16（60）70809010011012010.00～15.9915.976.001919
20（60）70809010011012013.00～19.9919.976.0023
25（60）70809010011012018.00～24.9924.976.0028
32（60）70809010011012020.00～31.9931.97 7.00 35
38（60）70809010011012028.00～37.9937.97 8.00 41
45（60）70809010011012035.00～44.9944.97 9.00 48

位置決めノック穴付ジェクタパンチ-NWコーティング（DLCコーティング+WPC®処理）-

10 7080901001101203.00～9.999.973.001913
13 7080901001101206.00～12.9912.976.0016
16 70809010011012010.00～15.9915.976.002519
20 70809010011012013.00～19.9919.976.0023
25 70809010011012018.00～24.9924.976.0028
32 70809010011012020.00～31.9931.97 7.00 35
38 70809010011012028.00～37.9937.97 8.00 41
45 70809010011012035.00～44.9944.97 9.00 48

位置決めノック穴付ジェクタパンチ-NWコーティング（DLCコーティング+WPC®処理）-

10  80901001101206.00～9.999.976.003013
13  80901001101206.00～12.9912.976.0016
16    10011012010.00～15.99--4019
20    10011012013.00～19.9923
25    10011012018.00～24.9928
32    10011012020.00～31.9935
NW-SJV□□-Cのバネ定数は、NW-SJ□□-Cの約2倍です。
位置決めノック穴付ジェクタパンチ-NWコーティング（DLCコーティング+WPC®処理）- ：P＞D-0.03 ℓ＝0刃先形状位置決めノック穴付ジェクタパンチ-NWコーティング（DLCコーティング+WPC®処理）- で P＞D-0.03 の場合、D -0.01/-0.03（導入部）はつきません。
位置決めノック穴付ジェクタパンチ-NWコーティング（DLCコーティング+WPC®処理）- ：P・K＞D-0.05 ℓ＝0刃先形状位置決めノック穴付ジェクタパンチ-NWコーティング（DLCコーティング+WPC®処理）- でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。
L（60）B＝13 全長が（60）の場合、刃先長さは一律13mmになります。

注文例

位置決めノック穴付ジェクタパンチ－NWコーティング（DLCコーティング＋WPCR処理）－

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

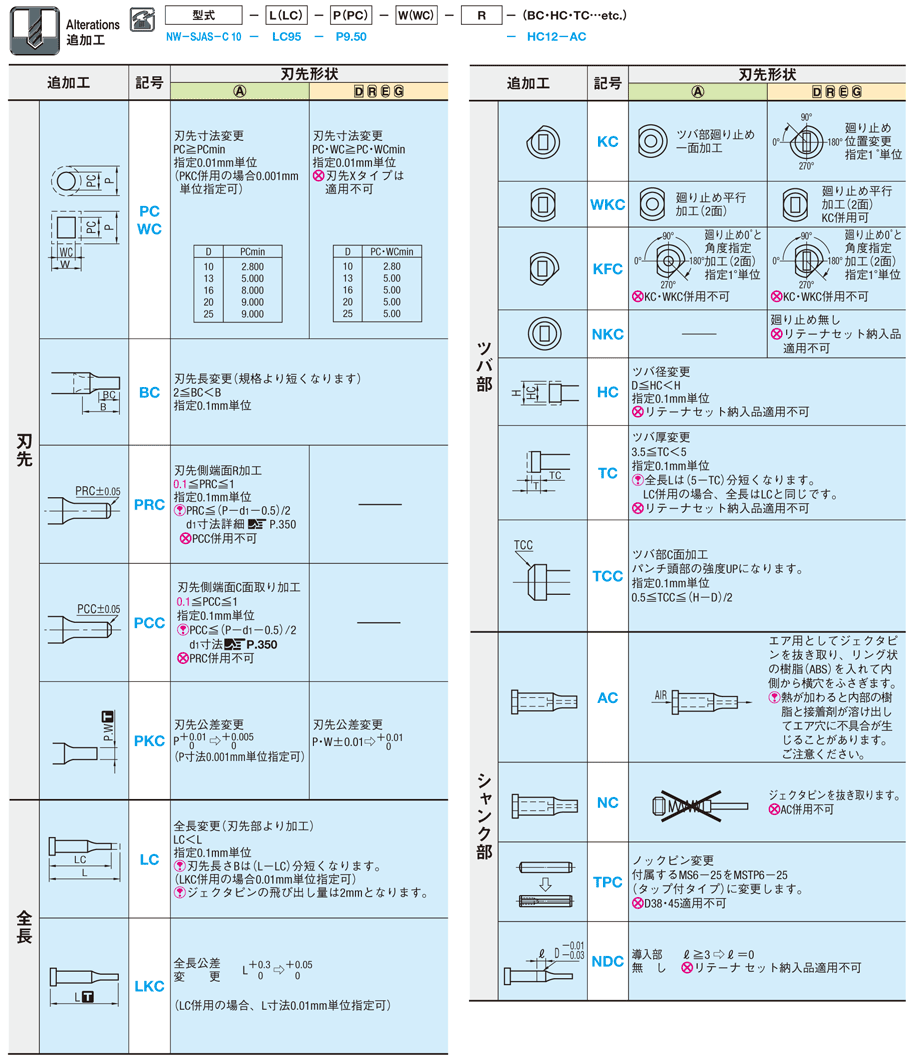

追加工

位置決めノック穴付ジェクタパンチ－NWコーティング（DLCコーティング＋WPCR処理）－

P.350

関連情報

使用例
■位置決めノック穴付パンチの特長
主に自動車のボディ等の金型に、パンチを保持するリテーナとセットで使用します。リテーナのノック穴による間接位置決めと異なり、パンチと同軸上に加工されたノック穴により直接位置決めができるため、金型精度が向上します。NC加工機による金型加工の場合にご使用になりますと効果的です。また、このパンチは家電製品の外板用の金型等にも、リテーナとセットで使用したり、一般順送型のパンチプレートに取り付けて使用することもできます。

位置決めノック穴付パンチ -RWコーティング（Al-Cr系コーティング+WPC®処理）-

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 11
  8. 次へ
型番
ジェクタ
刃先形状
B（刃先長さ）
D（シャンク径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
LC(全長変更)
PC(刃先寸法変更)(mm)
R(刃先コーナーR)(mm)
W(刃先寸法)
WC(刃先寸法変更)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
標準タイプ
丸形
L
10
3 ～ 9.99
70 ～ 120
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
10
-
70 ～ 120
-
2.8 ～ 3
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
10
3 ～ 9.99
-
34 ～ 119.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
10
-
-
34 ～ 119.9
2.8 ～ 3
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
13
6 ～ 12.99
70 ～ 120
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
13
-
70 ～ 120
-
5 ～ 6
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
13
6 ～ 12.99
-
34 ～ 119.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
13
-
-
34 ～ 119.9
5 ～ 6
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
16
10 ～ 15.99
70 ～ 120
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
16
-
70 ～ 120
-
8 ～ 10
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
16
10 ～ 15.99
-
34 ～ 119.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
16
-
-
34 ～ 119.9
8 ～ 10
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
20
13 ～ 19.99
70 ～ 120
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
20
-
70 ～ 120
-
9 ～ 13
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
20
13 ～ 19.99
-
34 ～ 119.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
20
-
-
34 ～ 119.9
9 ～ 13
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
25
18 ～ 24.99
70 ～ 120
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
25
-
70 ～ 120
-
9 ～ 18
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
25
18 ～ 24.99
-
34 ～ 119.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
25
-
-
34 ～ 119.9
9 ～ 18
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
32
20 ～ 31.99
70 ～ 120
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
32
-
70 ～ 120
-
15 ～ 19.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
32
20 ～ 31.99
-
47 ～ 119.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
32
-
-
47 ～ 119.9
15 ～ 19.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
38
28 ～ 37.99
70 ～ 120
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
38
-
70 ～ 120
-
23 ～ 27.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
38
28 ～ 37.99
-
47 ～ 119.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
38
-
-
47 ～ 119.9
23 ～ 27.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
45
35 ～ 44.99
70 ～ 120
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
45
-
70 ～ 120
-
30 ～ 34.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
45
35 ～ 44.99
-
47 ～ 119.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
L
45
-
-
47 ～ 119.9
30 ～ 34.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
10
3 ～ 9.99
60 ～ 120
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
10
-
60 ～ 120
-
2.8 ～ 2.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
10
3 ～ 9.99
-
34 ～ 119.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
10
-
-
34 ～ 119.9
2.8 ～ 2.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
13
6 ～ 12.99
60 ～ 120
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
13
-
60 ～ 120
-
5 ～ 6
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
13
6 ～ 12.99
-
34 ～ 119.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
13
-
-
34 ～ 119.9
5 ～ 6
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
16
10 ～ 15.99
60 ～ 120
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
16
-
60 ～ 120
-
8 ～ 10
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
16
10 ～ 15.99
-
34 ～ 119.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
16
-
-
34 ～ 119.9
8 ～ 10
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
20
13 ～ 19.99
60 ～ 120
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
20
-
60 ～ 120
-
9 ～ 13
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
20
13 ～ 19.99
-
34 ～ 119.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
20
-
-
34 ～ 119.9
9 ～ 13
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
25
18 ～ 24.99
60 ～ 120
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
25
-
60 ～ 120
-
9 ～ 18
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
25
18 ～ 24.99
-
34 ～ 119.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
25
-
-
34 ～ 119.9
9 ～ 18
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
32
20 ～ 31.99
60 ～ 120
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
32
-
60 ～ 120
-
15 ～ 19.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
32
20 ～ 31.99
-
49 ～ 119.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
32
-
-
49 ～ 119.9
15 ～ 19.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
38
28 ～ 37.99
60 ～ 120
-
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
38
-
60 ～ 120
-
23 ～ 27.99
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
38
28 ～ 37.99
-
49 ～ 119.9
-
-
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
S
38
-
-
49 ～ 119.9
23 ～ 27.99
-
-
-
10

1個

-( - )

お見積り

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 11
  8. 次へ

Loading...

詳細情報

基本情報

・パンチ軸上にノック穴を設け、直接パンチの位置決めを可能にしたパンチです。パンチの金型組み付け時にパンチリテーナなどを
　用いる場合に便利です。
・コーティングパンチの対応サイズをD32～45まで拡大しました！
【NWコーティングとは】
　DLCコーティングの下地にWPC処理を施し、DLC膜の密着性を改善したものです。通常DLCと同じくアルミ材のピアス加工
　に有効です。　（詳細は「製品データ DLC・NWコーティングパンチ」をご参照ください）
　TiCN、HWコーティングより長納期ですが、ノンコートパンチ購入後にお客様にて別業者にコーティング手配する場合に比べ、
　発注工数や納期管理工数は軽減できます。アルミ材加工でパンチ耐久性が問題となった際は、ぜひお試しください！

(i)ご注意

  • 全長変更追加工（LC）を指定した場合は刃先長さが短くなります。詳細はこちらをご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

位置決めノック穴付ジェクタパンチ－NWコーティング（DLCコーティング＋WPC®処理）－

位置決めノック穴付ジェクタパンチ－NWコーティング（DLCコーティング＋WPC®処理）－

    位置決めノック穴付パンチ－NWコーティング（DLCコーティング＋WPC®処理）－

    位置決めノック穴付パンチ－NWコーティング（DLCコーティング＋WPC®処理）－

      位置決めノック穴付ジェクタパンチ－DLCコーティング－

      位置決めノック穴付ジェクタパンチ－DLCコーティング－

        位置決めノック穴付ジェクタパンチ－WPC®処理－

        位置決めノック穴付ジェクタパンチ－WPC®処理－

          位置決めノック穴付パンチ－DLCコーティング－

          位置決めノック穴付パンチ－DLCコーティング－

            位置決めノック穴付ジェクタパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

            位置決めノック穴付ジェクタパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

              位置決めノック穴付ジェクタパンチ　-TiCNコーティング-

              位置決めノック穴付ジェクタパンチ　-TiCNコーティング-

                位置決めノック穴付パンチ－WPC®処理－

                位置決めノック穴付パンチ－WPC®処理－

                  位置決めノック穴付パンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

                  位置決めノック穴付パンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

                    位置決めノック穴付ジェクタパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-

                    位置決めノック穴付ジェクタパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-

                      位置決めノック穴付ジェクタパンチ

                      位置決めノック穴付ジェクタパンチ

                        位置決めノック穴付パンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-

                        位置決めノック穴付パンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-

                          位置決めノック穴付ジェクタパンチ -α処理®-

                          位置決めノック穴付ジェクタパンチ -α処理®-
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 お見積り   お見積り   お見積り   2日目～   お見積り   2日目～   2日目～   2日目～   2日目～   お見積り   2日目～   当日出荷可能 お見積り   5日目～
                            厚板打ち抜き用有無 無 無 無 無 無 無 無 無 無 無 無 無 無
                            先端形状 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段
                            材質 SKD11相当 SKD11相当 SKD11相当 SKD11相当 SKD11相当 SKD11相当 SKD11相当 SKD11相当 SKD11相当 SKD11相当 SKD11相当 SKD11相当 SKD11相当
                            表面処理 DLC+WPC DLC+WPC DLC(XCD)コーティング WPC DLC(XCD)コーティング HWコーティング TiCN（XCN)コーティング WPC HWコーティング RWコーティング なし RWコーティング α処理
                            シャンク(取付部)形状 位置決めノック穴付 位置決めノック穴付 位置決めノック穴付 位置決めノック穴付 位置決めノック穴付 位置決めノック穴付 位置決めノック穴付 位置決めノック穴付 位置決めノック穴付 位置決めノック穴付 位置決めノック穴付 位置決めノック穴付 位置決めノック穴付

                            位置決めノック穴付ジェクタパンチ－NWコーティング（DLCコーティング＋WPC®処理）－のレビュー

                            この商品のレビューはありません レビューを書く

                            位置決めノック穴付パンチカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            プレス金型部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
