厚板打抜き用パンチ－HXコーティング(TiCNコーティング+窒化処理)－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.189

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）

通常価格(税別): -

税込価格: -

・つば部破損や刃先摩耗を抑制し、メンテナンス工数とトータルコストを削減する高耐...

詳細情報を確認する

厚板打抜き用有無：

有
先端形状：

1段
ジェクタ：

なし
表面処理：

HXコーティング
シャンク(取付部)形状：

標準
T（ツバ厚/板厚）(mm)：

8

型番

未確定2,304件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

リテーナセット納入対応品
詳細P.63

関連ページ
厚板打抜き用パンチP.1721

HXコーティングP.1726

外形図・製品仕様

[ ! ]刃先先端エッジ部に微小Rがつきます。

■打ち抜き条件とコーティングマップ

   あくまでも目安です。
   品質重視の場合はHW/RW、生産数重視の場合はHX/RXがおすすめです。
     ・TiCNコートはこちら
     ・HWコートはこちら
     ・RWコートはこちら
     ・RXコートはこちら
     ・ミスミの表面処理全般についてはこちら

刃先先端エッジ部に微小Rがつきます。

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D_m5	SKH51相当 61～64HRC 表面3000HV	HX-AP		刃先長さ（B） L＞S
D_m5	粉末ハイス鋼 64～67HRC 表面3000HV	HX-APH
D +0.005/0	SKH51相当 61～64HRC 表面3000HV	AHX-AP
D +0.005/0	粉末ハイス鋼 64～67HRC 表面3000HV	AHX-APH

シャンク径公差Dはm5・ +0.005/0 選択

規格表

型式				L									指定0.01mm単位			0.01mm	B	H
型式
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D										min. P max.	P・Kmax.	P・Wmin.	R
D_m5 HX-AP HX-APH D +0.005/0 AHX-AP AHX-APH			5	50	60	70	80	90	100				2.00～4.99	4.97	1.20		8	10
			6	50	60	70	80	90	100				2.00～5.99	5.97	1.50		8	11
			8	（50）	60	70	80	90	100	110	120	130	3.00～7.99	7.97	2.00		13	13
			10	（50）	60	70	80	90	100	110	120	130	3.00～9.99	9.97	2.50			15
			13	（50）	60	70	80	90	100	110	120	130	6.00～12.99	12.97	3.00			18
			16	（50）	60	70	80	90	100	110	120	130	10.00～15.99	15.97	4.00		19	21
			20	（50）	60	70	80	90	100	110	120	130	13.00～19.99	19.97	5.00			25
			25	（50）	60	70	80	90	100	110	120	130	18.00～24.99	24.97	6.00			30
			5		60	70	80	90	100				2.00～4.99	4.97	1.20		13	10
			6		60	70	80	90	100				2.00～5.99	5.97	1.50		13	11
			8		60	70	80	90	100	110	120	130	3.00～7.99	7.97	2.00		19	13
			10		60	70	80	90	100	110	120	130	3.00～9.99	9.97	2.50			15
			13		60	70	80	90	100	110	120	130	6.00～12.99	12.97	3.00			18
			16			70	80	90	100	110	120	130	10.00～15.99	15.97	4.00		25	21
			20			70	80	90	100	110	120	130	13.00～19.99	19.97	5.00			25
			25			70	80	90	100	110	120	130	18.00～24.99	24.97	6.00			30

：P＞D -0.03 ℓ＝0	刃先形状でP＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。
：P・K＞D -0.05ℓ＝0	刃先形状でP・K＞D -0.05の場合、D -0.01/-0.03（導入部）はつきません。
L（50）B＝8 全長が（50）の場合、刃先長さは一律8mmになります。

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

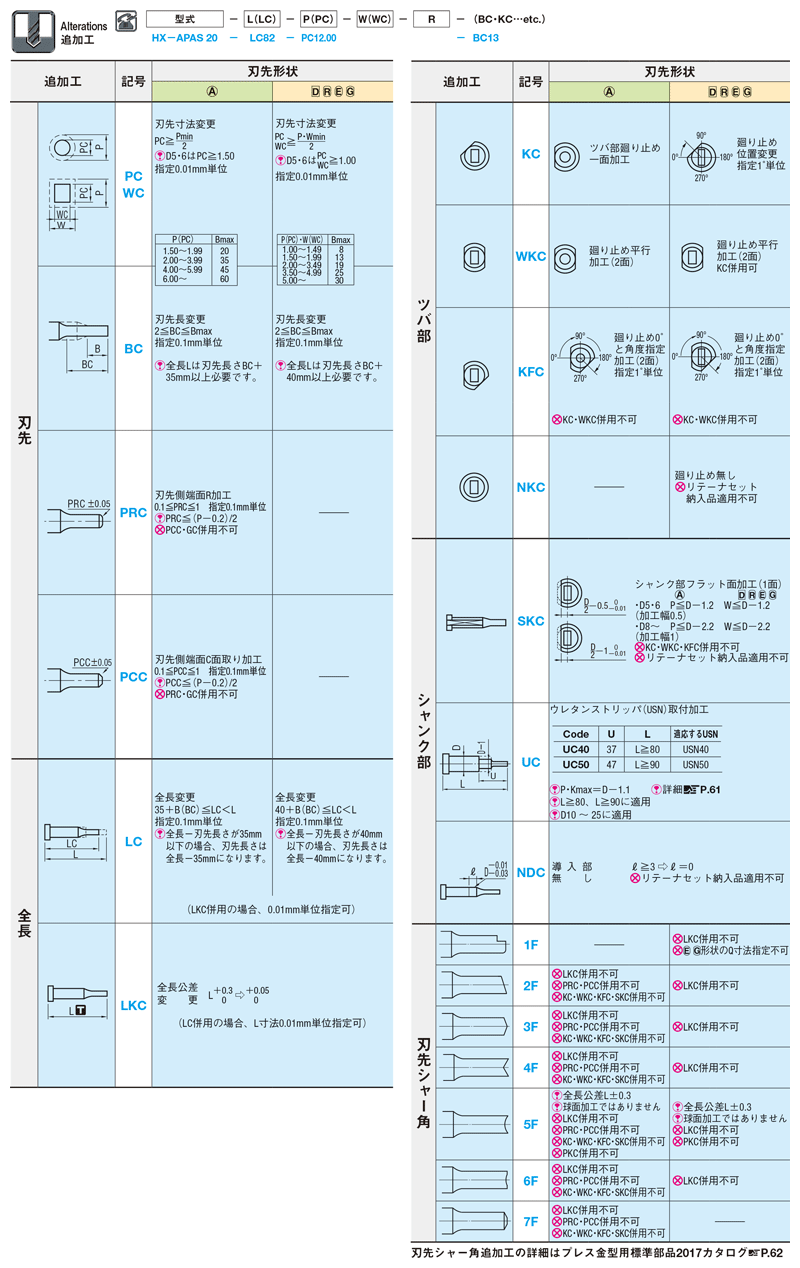

追加工

P.61

型番リスト

表示件数:

型番	刃先形状	材質	シャンク径D公差	B（刃先長さ）	D（シャンク径）(mm)	P(刃先寸法)(mm)	L(全長)(mm)	PC(刃先寸法変更)(mm)	WC(刃先寸法変更)	R(刃先コーナーR)(mm)	LC(全長変更)(mm)	W(刃先寸法)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

AHX-APAL5-[60-100/10]-P[2-4.99/0.01]	丸形	SKH51相当	+0.005/0	L	5	2 ～ 4.99	60 ～ 100	-	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAL5-[60-100/10]-PC[1.5-1.99/0.01]	丸形	SKH51相当	+0.005/0	L	5	-	60 ～ 100	1.5 ～ 1.99	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAL5-LC[37-99.9/0.1]-P[2-4.99/0.01]	丸形	SKH51相当	+0.005/0	L	5	2 ～ 4.99	-	-	-	-	37 ～ 99.9	-	10	1個	-( - )	お見積り
AHX-APAL5-LC[37-99.9/0.1]-PC[1.5-1.99/0.01]	丸形	SKH51相当	+0.005/0	L	5	-	-	1.5 ～ 1.99	-	-	37 ～ 99.9	-	10	1個	-( - )	お見積り
AHX-APAL6-[60-100/10]-P[2-5.99/0.01]	丸形	SKH51相当	+0.005/0	L	6	2 ～ 5.99	60 ～ 100	-	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAL6-[60-100/10]-PC[1.5-1.99/0.01]	丸形	SKH51相当	+0.005/0	L	6	-	60 ～ 100	1.5 ～ 1.99	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAL6-LC[37-99.9/0.1]-P[2-5.99/0.01]	丸形	SKH51相当	+0.005/0	L	6	2 ～ 5.99	-	-	-	-	37 ～ 99.9	-	10	1個	-( - )	お見積り
AHX-APAL6-LC[37-99.9/0.1]-PC[1.5-1.99/0.01]	丸形	SKH51相当	+0.005/0	L	6	-	-	1.5 ～ 1.99	-	-	37 ～ 99.9	-	10	1個	-( - )	お見積り
AHX-APAL8-[60-130/10]-P[3-7.99/0.01]	丸形	SKH51相当	+0.005/0	L	8	3 ～ 7.99	60 ～ 130	-	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAL8-[60-130/10]-PC[1.5-2.99/0.01]	丸形	SKH51相当	+0.005/0	L	8	-	60 ～ 130	1.5 ～ 2.99	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAL8-LC[37-129.9/0.1]-P[3-7.99/0.01]	丸形	SKH51相当	+0.005/0	L	8	3 ～ 7.99	-	-	-	-	37 ～ 129.9	-	10	1個	-( - )	お見積り
AHX-APAL8-LC[37-129.9/0.1]-PC[1.5-2.99/0.01]	丸形	SKH51相当	+0.005/0	L	8	-	-	1.5 ～ 2.99	-	-	37 ～ 129.9	-	10	1個	-( - )	お見積り
AHX-APAL10-[60-130/10]-P[3-9.99/0.01]	丸形	SKH51相当	+0.005/0	L	10	3 ～ 9.99	60 ～ 130	-	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAL10-[60-130/10]-PC[1.5-2.99/0.01]	丸形	SKH51相当	+0.005/0	L	10	-	60 ～ 130	1.5 ～ 2.99	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAL10-LC[37-129.9/0.1]-P[3-9.99/0.01]	丸形	SKH51相当	+0.005/0	L	10	3 ～ 9.99	-	-	-	-	37 ～ 129.9	-	10	1個	-( - )	お見積り
AHX-APAL10-LC[37-129.9/0.1]-PC[1.5-2.99/0.01]	丸形	SKH51相当	+0.005/0	L	10	-	-	1.5 ～ 2.99	-	-	37 ～ 129.9	-	10	1個	-( - )	お見積り
AHX-APAL13-[60-130/10]-P[6-12.99/0.01]	丸形	SKH51相当	+0.005/0	L	13	6 ～ 12.99	60 ～ 130	-	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAL13-[60-130/10]-PC[3-5.99/0.01]	丸形	SKH51相当	+0.005/0	L	13	-	60 ～ 130	3 ～ 5.99	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAL13-LC[37-129.9/0.1]-P[6-12.99/0.01]	丸形	SKH51相当	+0.005/0	L	13	6 ～ 12.99	-	-	-	-	37 ～ 129.9	-	10	1個	-( - )	お見積り
AHX-APAL13-LC[37-129.9/0.1]-PC[3-5.99/0.01]	丸形	SKH51相当	+0.005/0	L	13	-	-	3 ～ 5.99	-	-	37 ～ 129.9	-	10	1個	-( - )	お見積り
AHX-APAL16-[70-130/10]-P[10-15.99/0.01]	丸形	SKH51相当	+0.005/0	L	16	10 ～ 15.99	70 ～ 130	-	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAL16-[70-130/10]-PC[5-9.99/0.01]	丸形	SKH51相当	+0.005/0	L	16	-	70 ～ 130	5 ～ 9.99	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAL16-LC[37-129.9/0.1]-P[10-15.99/0.01]	丸形	SKH51相当	+0.005/0	L	16	10 ～ 15.99	-	-	-	-	37 ～ 129.9	-	10	1個	-( - )	お見積り
AHX-APAL16-LC[37-129.9/0.1]-PC[5-9.99/0.01]	丸形	SKH51相当	+0.005/0	L	16	-	-	5 ～ 9.99	-	-	37 ～ 129.9	-	10	1個	-( - )	お見積り
AHX-APAL20-[70-130/10]-P[13-19.99/0.01]	丸形	SKH51相当	+0.005/0	L	20	13 ～ 19.99	70 ～ 130	-	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAL20-[70-130/10]-PC[6.5-12.99/0.01]	丸形	SKH51相当	+0.005/0	L	20	-	70 ～ 130	6.5 ～ 12.99	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAL20-LC[37-129.9/0.1]-P[13-19.99/0.01]	丸形	SKH51相当	+0.005/0	L	20	13 ～ 19.99	-	-	-	-	37 ～ 129.9	-	10	1個	-( - )	お見積り
AHX-APAL20-LC[37-129.9/0.1]-PC[6.5-12.99/0.01]	丸形	SKH51相当	+0.005/0	L	20	-	-	6.5 ～ 12.99	-	-	37 ～ 129.9	-	10	1個	-( - )	お見積り
AHX-APAL25-[70-130/10]-P[18-24.99/0.01]	丸形	SKH51相当	+0.005/0	L	25	18 ～ 24.99	70 ～ 130	-	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAL25-[70-130/10]-PC[9-17.99/0.01]	丸形	SKH51相当	+0.005/0	L	25	-	70 ～ 130	9 ～ 17.99	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAL25-LC[37-129.9/0.1]-P[18-24.99/0.01]	丸形	SKH51相当	+0.005/0	L	25	18 ～ 24.99	-	-	-	-	37 ～ 129.9	-	10	1個	-( - )	お見積り
AHX-APAL25-LC[37-129.9/0.1]-PC[9-17.99/0.01]	丸形	SKH51相当	+0.005/0	L	25	-	-	9 ～ 17.99	-	-	37 ～ 129.9	-	10	1個	-( - )	お見積り
AHX-APAS5-[50-100/10]-P[2-4.99/0.01]	丸形	SKH51相当	+0.005/0	S	5	2 ～ 4.99	50 ～ 100	-	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAS5-[50-100/10]-PC[1.5-1.99/0.01]	丸形	SKH51相当	+0.005/0	S	5	-	50 ～ 100	1.5 ～ 1.99	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAS5-LC[37-99.9/0.1]-P[2-4.99/0.01]	丸形	SKH51相当	+0.005/0	S	5	2 ～ 4.99	-	-	-	-	37 ～ 99.9	-	10	1個	-( - )	お見積り
AHX-APAS5-LC[37-99.9/0.1]-PC[1.5-1.99/0.01]	丸形	SKH51相当	+0.005/0	S	5	-	-	1.5 ～ 1.99	-	-	37 ～ 99.9	-	10	1個	-( - )	お見積り
AHX-APAS6-[50-100/10]-P[2-5.99/0.01]	丸形	SKH51相当	+0.005/0	S	6	2 ～ 5.99	50 ～ 100	-	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAS6-[50-100/10]-PC[1.5-1.99/0.01]	丸形	SKH51相当	+0.005/0	S	6	-	50 ～ 100	1.5 ～ 1.99	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAS6-LC[37-99.9/0.1]-P[2-5.99/0.01]	丸形	SKH51相当	+0.005/0	S	6	2 ～ 5.99	-	-	-	-	37 ～ 99.9	-	10	1個	-( - )	お見積り
AHX-APAS6-LC[37-99.9/0.1]-PC[1.5-1.99/0.01]	丸形	SKH51相当	+0.005/0	S	6	-	-	1.5 ～ 1.99	-	-	37 ～ 99.9	-	10	1個	-( - )	お見積り
AHX-APAS8-[50-130/10]-P[3-7.97/0.01]	丸形	SKH51相当	+0.005/0	S	8	3 ～ 7.97	50 ～ 130	-	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAS8-[50-130/10]-PC[1.5-2.99/0.01]	丸形	SKH51相当	+0.005/0	S	8	-	50 ～ 130	1.5 ～ 2.99	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAS8-LC[37-129.9/0.1]-P[3-7.97/0.01]	丸形	SKH51相当	+0.005/0	S	8	3 ～ 7.97	-	-	-	-	37 ～ 129.9	-	10	1個	-( - )	お見積り
AHX-APAS8-LC[37-129.9/0.1]-PC[1.5-2.99/0.01]	丸形	SKH51相当	+0.005/0	S	8	-	-	1.5 ～ 2.99	-	-	37 ～ 129.9	-	10	1個	-( - )	お見積り
AHX-APAS10-[50-130/10]-P[3-9.99/0.01]	丸形	SKH51相当	+0.005/0	S	10	3 ～ 9.99	50 ～ 130	-	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAS10-[50-130/10]-PC[1.5-2.99/0.01]	丸形	SKH51相当	+0.005/0	S	10	-	50 ～ 130	1.5 ～ 2.99	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAS10-LC[37-129.9/0.1]-P[3-9.99/0.01]	丸形	SKH51相当	+0.005/0	S	10	3 ～ 9.99	-	-	-	-	37 ～ 129.9	-	10	1個	-( - )	お見積り
AHX-APAS10-LC[37-129.9/0.1]-PC[1.5-2.99/0.01]	丸形	SKH51相当	+0.005/0	S	10	-	-	1.5 ～ 2.99	-	-	37 ～ 129.9	-	10	1個	-( - )	お見積り
AHX-APAS13-[50-130/10]-P[6-12.99/0.01]	丸形	SKH51相当	+0.005/0	S	13	6 ～ 12.99	50 ～ 130	-	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAS13-[50-130/10]-PC[3-5.99/0.01]	丸形	SKH51相当	+0.005/0	S	13	-	50 ～ 130	3 ～ 5.99	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAS13-LC[37-129.9/0.1]-P[6-12.99/0.01]	丸形	SKH51相当	+0.005/0	S	13	6 ～ 12.99	-	-	-	-	37 ～ 129.9	-	10	1個	-( - )	お見積り
AHX-APAS13-LC[37-129.9/0.1]-PC[3-5.99/0.01]	丸形	SKH51相当	+0.005/0	S	13	-	-	3 ～ 5.99	-	-	37 ～ 129.9	-	10	1個	-( - )	お見積り
AHX-APAS16-[50-130/10]-P[10-15.99/0.01]	丸形	SKH51相当	+0.005/0	S	16	10 ～ 15.99	50 ～ 130	-	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAS16-[50-130/10]-PC[5-9.99/0.01]	丸形	SKH51相当	+0.005/0	S	16	-	50 ～ 130	5 ～ 9.99	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAS16-LC[37-129.9/0.1]-P[10-15.99/0.01]	丸形	SKH51相当	+0.005/0	S	16	10 ～ 15.99	-	-	-	-	37 ～ 129.9	-	10	1個	-( - )	お見積り
AHX-APAS16-LC[37-129.9/0.1]-PC[5-9.99/0.01]	丸形	SKH51相当	+0.005/0	S	16	-	-	5 ～ 9.99	-	-	37 ～ 129.9	-	10	1個	-( - )	お見積り
AHX-APAS20-[50-130/10]-P[13-19.99/0.01]	丸形	SKH51相当	+0.005/0	S	20	13 ～ 19.99	50 ～ 130	-	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAS20-[50-130/10]-PC[6.5-12.99/0.01]	丸形	SKH51相当	+0.005/0	S	20	-	50 ～ 130	6.5 ～ 12.99	-	-	-	-	10	1個	-( - )	お見積り
AHX-APAS20-LC[37-129.9/0.1]-P[13-19.99/0.01]	丸形	SKH51相当	+0.005/0	S	20	13 ～ 19.99	-	-	-	-	37 ～ 129.9	-	10	1個	-( - )	お見積り
AHX-APAS20-LC[37-129.9/0.1]-PC[6.5-12.99/0.01]	丸形	SKH51相当	+0.005/0	S	20	-	-	6.5 ～ 12.99	-	-	37 ～ 129.9	-	10	1個	-( - )	お見積り

詳細情報

基本情報

基本情報

・つば部破損や刃先摩耗を抑制し、メンテナンス工数とトータルコストを削減する高耐久商品です。

【厚板打抜き用パンチとは】
・ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。
　（詳細は「製品データ厚板打抜き用パンチ・テーパヘッドパンチ」をご参照ください）
・超ハイテン材の加工等で、本商品でもつば破損が問題となる場合は、さらにつば強度を高めたこちらをご検討ください。
【HXコーティングとは】
・TiCNコーティングの下地に窒化処理を施して、TiCN膜の密着性を改善したコーティングです。
　コーティング膜が剥がれにくくなることで、従来のTiCNよりパンチの寿命アップが期待できます。
　（詳細はこちらをご参照ください）
・表面処理を見直すことでメンテナンス工数とトータルコストを削減できる可能性があります。ミスミの表面処理についてもっと詳しく知りたい方はこちらをご参照ください。

カタログ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
