仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

厚板打抜き用ジェクタパンチ－WPC®処理－

厚板打抜き用ジェクタパンチ－WPC®処理－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

ハイテン材の打ち抜きなど、パンチつば部の破損が懸念されるな用途向けに、つば部を...

詳細情報を確認する

  • 厚板打抜き用有無：
    有
  • 先端形状：
    1段
  • 材質：
    粉末ハイス鋼
  • 表面処理：
    WPC
  • シャンク(取付部)形状：
    標準
  • T（ツバ厚/板厚）(mm)：
    8

型番

未確定479件の候補があります。

Loading...

商品情報

リテーナセット納入対応品
詳細P.63

関連ページ
厚板打抜き用パンチP.1721

WPC®処理P.1725

全長指定・B寸キープタイプP.223

•ジェクタ穴詳細は、ジェクタパンチブランクP.350
•ジェクタピン詳細は、ジェクタピンセット P.355

外形図・製品仕様

ジェクタピンの飛び出し量は強化タイプの場合は2mm、それ以外の場合は4mmとなります。
刃先先端エッジ部は微少Rがつきます。

シャンク径
D公差		 材質
 硬度		型式
Type刃先形状B
刃先長さ
Dm5WPC®処理
粉末ハイス鋼
64～67HRC
表面1000～1100HV		W-APJ

バネ&ピン
強化タイプ
W-APJV

厚板打抜き用ジェクタパンチ -ディコート処理-

厚板打抜き用ジェクタパンチ -ディコート処理-

刃先長さ（B）
L＞S
D
 +0.005/0		WPC®処理
粉末ハイス鋼
64～67HRC
表面1000～1100HV		AW-APJ

バネ&ピン
強化タイプ
AW-APJV

シャンク径公差Dはm5・ +0.005/0 選択

厚板打抜き用ジェクタパンチ　-ディコート処理-

規格表

型式L指定0.01mm単位0.01mmBH

厚板打抜き用ジェクタパンチ -ディコート処理-

厚板打抜き用ジェクタパンチ -ディコート処理-

厚板打抜き用ジェクタパンチ -ディコート処理-

Type刃先形状B
刃先長さ		D
min. P max.P・Kmax.P・Wmin.R
Dm5

W-APJ

バネ&ピン強化タイプ
W-APJV


D
+0.005/0

AW-APJ

バネ&ピン強化タイプ
AW-APJV

厚板打抜き用ジェクタパンチ -ディコート処理-

厚板打抜き用ジェクタパンチ -ディコート処理-

8（50）60708090100（110）（120）（130）4.00～7.997.974.00

厚板打抜き用ジェクタパンチ -ディコート処理-

1313
105.00～9.999.975.0015
136.00～12.9912.976.0018
1610.00～15.9915.976.001921
2013.00～19.9919.976.0025
2518.00～24.9924.976.0030

厚板打抜き用ジェクタパンチ -ディコート処理-

8 60708090100（110）（120）（130）4.00～7.997.974.001913
105.00～9.999.975.0015
136.00～12.9912.976.0018
16  708090100（110）（120）（130）10.00～15.9915.976.002521
2013.00～19.9919.976.0025
2518.00～24.9924.976.0030
W-APJV, AW-APJVのばね定数はW-APJ, AW-APJの2倍です。
厚板打抜き用ジェクタパンチ -ディコート処理- ：P＞D -0.03 ℓ＝0刃先形状厚板打抜き用ジェクタパンチ -ディコート処理- でP＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。
厚板打抜き用ジェクタパンチ -ディコート処理- ：P・K＞D -0.05ℓ＝0刃先形状厚板打抜き用ジェクタパンチ -ディコート処理- でP・K＞D -0.05の場合、D -0.01/-0.03（導入部）はつきません。
L（50）B＝8 全長が（50）の場合、刃先長さは一律8mmになります。
L （110）（120）（130）L110, 120, 130はバネ&ピン強化タイプ適用不可

注文例

厚板打抜き用ジェクタパンチ　-ディコート処理-

出荷日

厚板打抜き用ジェクタパンチ　-ディコート処理-

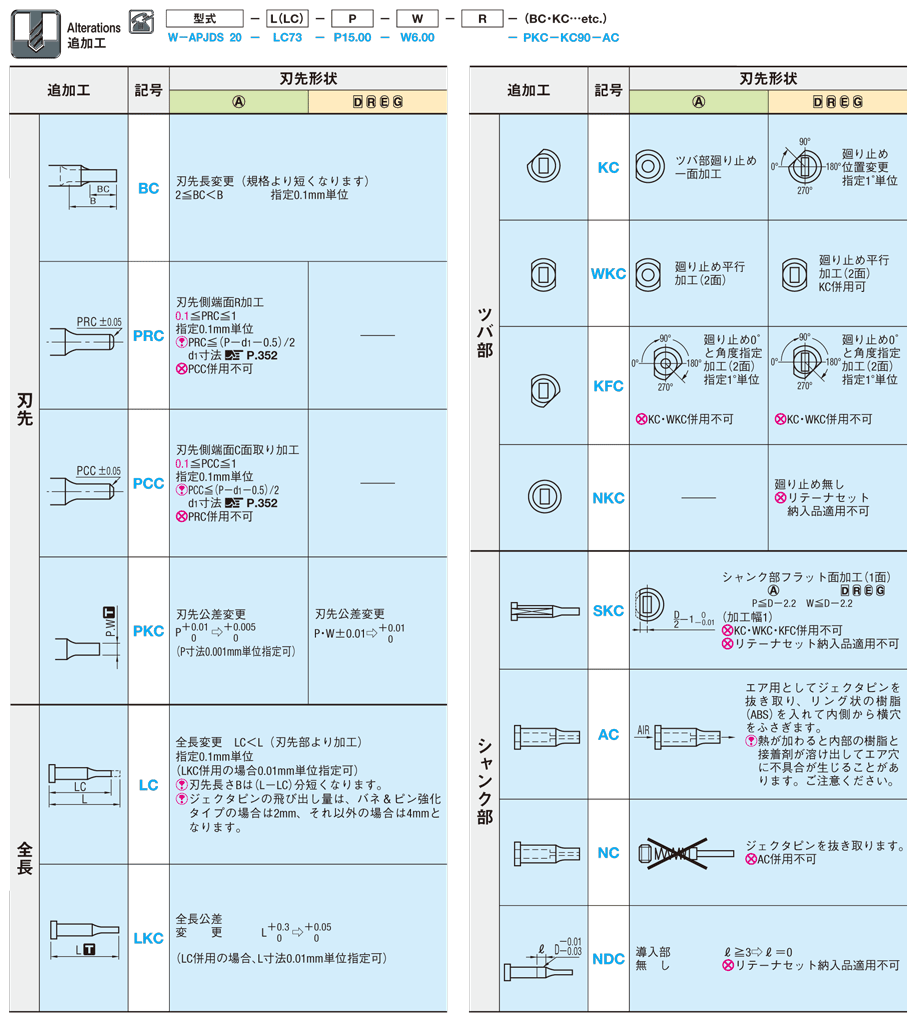

追加工

厚板打抜き用ジェクタパンチ　-ディコート処理-

P.352

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 8
  8. 次へ
型番
ジェクタ
刃先形状
シャンク径D公差
B（刃先長さ）
D（シャンク径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
LC(全長変更)(mm)
R(刃先コーナーR)(mm)
W(刃先寸法)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
標準タイプ
丸形
+0.005/0
L
8
4 ～ 7.99
60 ～ 130
-
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
+0.005/0
L
8
4 ～ 7.99
-
43 ～ 129.9
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
+0.005/0
L
10
5 ～ 9.99
60 ～ 130
-
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
+0.005/0
L
10
5 ～ 9.99
-
43 ～ 129.9
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
+0.005/0
L
13
6 ～ 12.99
60 ～ 130
-
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
+0.005/0
L
13
6 ～ 12.99
-
43 ～ 129.9
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
+0.005/0
L
16
10 ～ 15.99
70 ～ 130
-
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
+0.005/0
L
16
10 ～ 15.99
-
43 ～ 129.9
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
+0.005/0
L
20
13 ～ 19.99
70 ～ 130
-
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
+0.005/0
L
20
13 ～ 19.99
-
47 ～ 129.9
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
+0.005/0
L
25
18 ～ 24.99
70 ～ 130
-
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
+0.005/0
S
8
4 ～ 7.99
50 ～ 130
-
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
+0.005/0
S
8
4 ～ 7.99
-
43 ～ 129.9
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
+0.005/0
S
10
5 ～ 9.99
50 ～ 130
-
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
+0.005/0
S
10
5 ～ 9.99
-
43 ～ 129.9
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
+0.005/0
S
13
6 ～ 12.99
50 ～ 130
-
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
+0.005/0
S
13
6 ～ 12.99
-
43 ～ 129.9
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
+0.005/0
S
16
10 ～ 15.99
50 ～ 130
-
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
+0.005/0
S
16
10 ～ 15.99
-
43 ～ 129.9
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
+0.005/0
S
20
13 ～ 19.99
50 ～ 130
-
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
+0.005/0
S
20
13 ～ 19.99
-
43 ～ 129.9
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
+0.005/0
S
25
18 ～ 24.99
50 ～ 130
-
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
+0.005/0
S
25
18 ～ 24.99
-
43 ～ 129.9
-
-
10

1個

-( - )

2日目

標準タイプ
長方形
+0.005/0
L
8
4 ～ 7.97
60 ～ 130
-
-
4 ～ 7.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
L
8
4 ～ 7.97
-
43 ～ 129.9
-
4 ～ 7.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
L
10
5 ～ 9.97
60 ～ 130
-
-
5 ～ 9.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
L
10
5 ～ 9.97
-
43 ～ 129.9
-
5 ～ 9.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
L
13
6 ～ 12.97
60 ～ 130
-
-
6 ～ 12.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
L
13
6 ～ 12.97
-
43 ～ 129.9
-
6 ～ 12.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
L
16
6 ～ 15.97
70 ～ 130
-
-
6 ～ 15.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
L
16
6 ～ 15.97
-
43 ～ 129.9
-
6 ～ 15.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
L
20
6 ～ 19.97
70 ～ 130
-
-
6 ～ 19.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
L
20
6 ～ 19.97
-
43 ～ 129.9
-
6 ～ 19.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
L
25
6 ～ 24.97
70 ～ 130
-
-
6 ～ 24.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
L
25
6 ～ 24.97
-
43 ～ 129.9
-
6 ～ 24.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
8
4 ～ 7.97
50 ～ 130
-
-
4 ～ 7.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
8
4 ～ 7.97
-
43 ～ 129.9
-
4 ～ 7.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
10
5 ～ 9.97
50 ～ 130
-
-
5 ～ 9.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
10
5 ～ 9.97
-
43 ～ 129.9
-
5 ～ 9.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
13
6 ～ 12.97
50 ～ 130
-
-
6 ～ 12.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
13
6 ～ 12.97
-
43 ～ 129.9
-
6 ～ 12.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
16
6 ～ 15.97
50 ～ 130
-
-
6 ～ 15.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
16
6 ～ 15.97
-
43 ～ 129.9
-
6 ～ 15.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
20
6 ～ 19.97
50 ～ 130
-
-
6 ～ 19.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
20
6 ～ 19.97
-
43 ～ 129.9
-
6 ～ 19.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
25
6 ～ 24.97
50 ～ 130
-
-
6 ～ 24.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
25
6 ～ 24.97
-
43 ～ 129.9
-
6 ～ 24.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
8
4 ～ 7.97
60 ～ 130
-
-
4 ～ 7.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
8
4 ～ 7.97
-
43 ～ 129.9
-
4 ～ 7.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
10
5 ～ 9.97
60 ～ 130
-
-
5 ～ 9.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
10
5 ～ 9.97
-
43 ～ 129.9
-
5 ～ 9.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
13
6 ～ 12.97
60 ～ 130
-
-
6 ～ 12.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
13
6 ～ 12.97
-
43 ～ 129.9
-
6 ～ 12.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
16
6 ～ 15.97
70 ～ 130
-
-
6 ～ 15.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
16
6 ～ 15.97
-
43 ～ 129.9
-
6 ～ 15.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
20
6 ～ 19.97
70 ～ 130
-
-
6 ～ 19.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
20
6 ～ 19.97
-
43 ～ 129.9
-
6 ～ 19.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
25
6 ～ 24.97
70 ～ 130
-
-
6 ～ 24.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
25
6 ～ 24.97
-
43 ～ 129.9
-
6 ～ 24.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
S
8
4 ～ 7.97
50 ～ 130
-
-
4 ～ 7.97
10

1個

-( - )

3日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 8
  8. 次へ

Loading...

詳細情報

基本情報

ハイテン材の打ち抜きなど、パンチつば部の破損が懸念されるな用途向けに、つば部を一回り大きくして強度を増したパンチです。パンチ内部にはカス払い用のキッカーピンを組み込んでいます。刃先部にはWPCⓇ処理を施すことで疲労強度を向上させています。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

厚板打抜き用ジェクタパンチ－WPC®処理－

厚板打抜き用ジェクタパンチ－WPC®処理－

    厚板打抜き用ジェクタパンチ

    厚板打抜き用ジェクタパンチ

      厚板打抜き用ジェクタパンチ　-α処理®-

      厚板打抜き用ジェクタパンチ　-α処理®-

        厚板打抜き用ジェクタパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

        厚板打抜き用ジェクタパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

          厚板打抜き用ジェクタパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-

          厚板打抜き用ジェクタパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-

            厚板打抜き用ジェクタパンチ　-ディコート処理-

            厚板打抜き用ジェクタパンチ　-ディコート処理-

              厚板打抜き用ジェクタパンチ　-TiCNコーティング-

              厚板打抜き用ジェクタパンチ　-TiCNコーティング-

                厚板打抜き用パンチ－ツバ厚12mm・HWコーティング(TiCNコーティング+WPC®処理)－

                厚板打抜き用パンチ－ツバ厚12mm・HWコーティング(TiCNコーティング+WPC®処理)－

                  全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理®-

                  全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理®-

                    厚板打抜き用ジェクタパンチ　ラップ仕上げ

                    厚板打抜き用ジェクタパンチ　ラップ仕上げ

                      厚板打抜き用ジェクタパンチ　全長指定・B寸キープ・コーティングTiCN処理

                      厚板打抜き用ジェクタパンチ　全長指定・B寸キープ・コーティングTiCN処理

                        厚板打抜き用パンチ ーツバ厚12mm・RWコーティング(Al-Cr系コーティング+WPC®処理)ー

                        厚板打抜き用パンチ ーツバ厚12mm・RWコーティング(Al-Cr系コーティング+WPC®処理)ー

                          厚板打抜き用パンチ　-ディコート処理-

                          厚板打抜き用パンチ　-ディコート処理-
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 2日目～   2日目～   当日出荷可能 お見積り   2日目～   お見積り   3日目   2日目～   2日目～   お見積り   2日目～   当日出荷可能 2日目～   お見積り   3日目
                            厚板打抜き用有無 有 有 有 有 有 有 有 有 有 有 有 有 有
                            先端形状 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段
                            材質 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 SKH51相当 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 SKH51相当 粉末ハイス鋼
                            表面処理 WPC なし α処理 HWコーティング RWコーティング ディコート TiCN（XCN)コーティング HWコーティング α処理 ラップ仕上げ TiCN（XCN)コーティング RWコーティング ディコート
                            シャンク(取付部)形状 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準

                            厚板打抜き用ジェクタパンチ－WPC®処理－のレビュー

                            この商品のレビューはありません レビューを書く

                            厚板打ち抜き用パンチカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            プレス金型部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
