厚板打抜き用2段パンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－

厚板打抜き用2段パンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

従来のTiCNよりも高耐熱・高耐久のAl-Cr系コーティングと窒化処理を併用し...

詳細情報を確認する

  • 厚板打抜き用有無：
    有
  • 先端形状：
    2段
  • ジェクタ：
    なし
  • 表面処理：
    RXコーティング
  • シャンク(取付部)形状：
    標準
  • T（ツバ厚/板厚）(mm)：
    8

型番

未確定320件の候補があります。

Loading...

商品情報

リテーナセット納入対応品
詳細P.63
関連ページ
厚板打抜き用パンチP.1721

RXコーティングP.1727

外形図・製品仕様

刃先先端エッジ部に微小Rがつきます。

シャンク径
D公差		 材質
 硬度		型式
Type刃先形状
Dm5SKH51相当
64～67HRC
表面3100HV		RX-APTW

厚板打抜き用2段パンチ-RXコーティング（Al-Cr系コーティング+窒化処理）-

粉末ハイス鋼
64～67HRC
表面3100HV		RX-APHTW
D
+0.005/0		SKH51相当
64～67HRC
表面3100HV		ARX-APTW
粉末ハイス鋼
64～67HRC
表面3100HV		ARX-APHTW

シャンク径公差Dはm5・ +0.005/0 選択

厚板打抜き用2段パンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－

規格表

型式L指定0.01mm単位指定0.1mm単位 指定0.01mm単位指定0.1mm単位指定0.01mm単位指定0.1mm単位H
Type刃先形状D

厚板打抜き用2段パンチ-RXコーティング（Al-Cr系コーティング+窒化処理）-

対角線

厚板打抜き用2段パンチ-RXコーティング（Al-Cr系コーティング+窒化処理）-

厚板打抜き用2段パンチ-RXコーティング（Al-Cr系コーティング+窒化処理）-

厚板打抜き用2段パンチ-RXコーティング（Al-Cr系コーティング+窒化処理）-

VF
PBKmaxP・WRB
Dm5

RX-APTW
RX-APHTW



D
+0.005/0

ARX-APTW
ARX-APHTW

厚板打抜き用2段パンチ-RXコーティング（Al-Cr系コーティング+窒化処理）-

550・60・70・801.50～1.9992.0～20.04.961.00～1.49

厚板打抜き用2段パンチ-RXコーティング（Al-Cr系コーティング+窒化処理）-

2.0～8.0

厚板打抜き用2段パンチ-RXコーティング（Al-Cr系コーティング+窒化処理）-

厚板打抜き用2段パンチ-RXコーティング（Al-Cr系コーティング+窒化処理）-

fは右ページR部長さ（Y）の求め方（参考値）を確認してください。		10
2.00～3.9992.0～35.01.50～1.992.0～13.0
4.00～4.9802.0～40.02.00～3.492.0～19.0
4.00～4.9802.0～40.03.50～4.962.0～25.0
650・60・70・801.50～1.9992.0～20.05.961.00～1.492.0～8.011
2.00～3.9992.0～35.01.50～1.992.0～13.0
4.00～5.9802.0～40.02.00～3.492.0～19.0
4.00～5.9802.0～40.03.50～4.992.0～25.0
4.00～5.9802.0～40.05.00～5.962.0～30.0
850・60・70・80・90・1001.50～1.9992.0～20.07.961.00～1.492.0～8.013
2.00～3.9992.0～35.01.50～1.992.0～13.0
4.00～5.9992.0～45.02.00～3.492.0～19.0
6.00～7.9802.0～60.03.50～4.992.0～25.0
6.00～7.9802.0～60.05.00～7.962.0～30.0
1050・60・70・80・90・1001.50～1.9992.0～20.09.961.25～1.492.0～8.015
2.00～3.9992.0～35.01.50～1.992.0～13.0
4.00～5.9992.0～45.02.00～3.492.0～19.0
6.00～9.9802.0～60.03.50～4.992.0～25.0
6.00～9.9802.0～60.05.00～9.962.0～30.0
1350・60・70・80・90・1003.00～3.9992.0～35.012.961.50～1.992.0～13.018
4.00～5.9992.0～45.02.00～3.492.0～19.0
6.00～12.9802.0～60.03.50～4.992.0～25.0
6.00～12.9802.0～60.05.00～12.962.0～30.0
1650・60・70・80・90・1005.00～5.9992.0～45.015.962.00～3.492.0～19.021
6.00～15.9802.0～60.03.50～4.992.0～25.0
6.00～15.9802.0～60.05.00～15.962.0～30.0
2050・60・70・80・90・1006.50～19.9802.0～60.019.962.50～3.492.0～19.025
6.50～19.9802.0～60.03.50～4.992.0～25.0
6.50～19.9802.0～60.05.00～19.962.0～30.0
2550・60・70・80・90・1009.00～24.9802.0～60.024.963.00～3.492.0～19.030
9.00～24.9802.0～60.03.50～4.992.0～25.0
9.00～24.9802.0～60.05.00～24.962.0～30.0

V＞D -0.03 ℓ＝0 V＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。

注文例

厚板打抜き用2段パンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

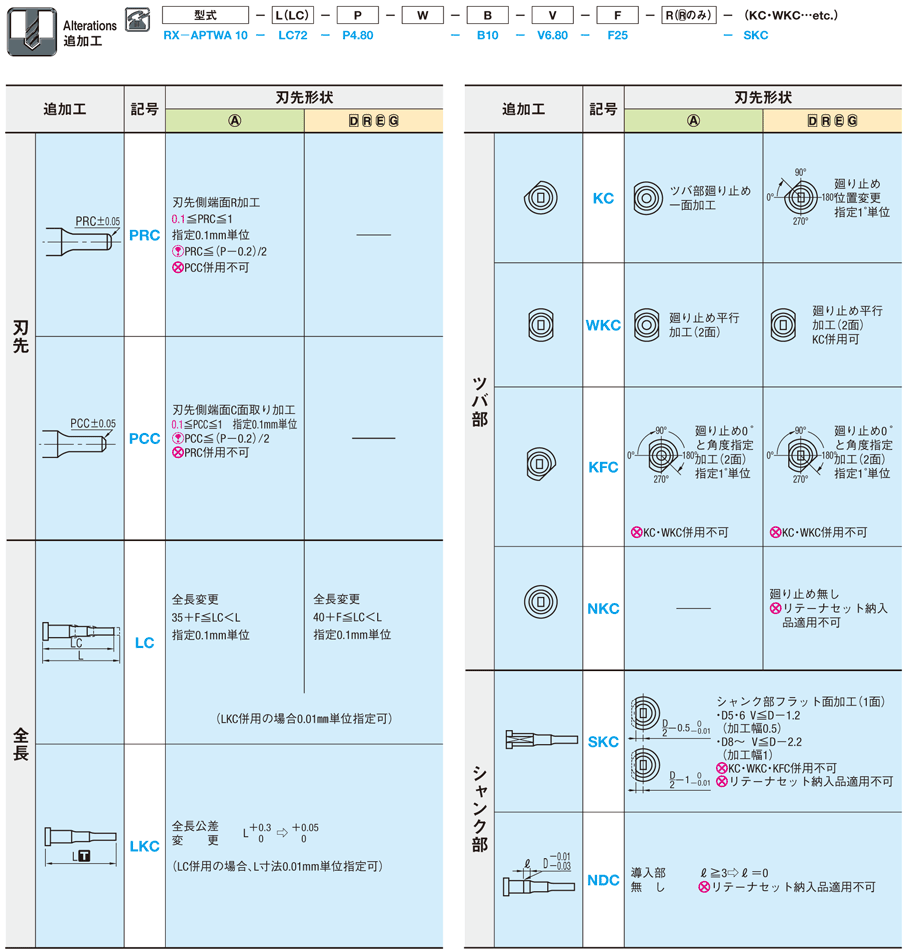

追加工

厚板打抜き用2段パンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－

関連情報

厚板打抜き用2段パンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ
型番
刃先形状
材質
シャンク径D公差
D（シャンク径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
B(刃先長さ)(mm)
F(刃先端面から2段目Rまでの長さ)(mm)
LC(全長変更)(mm)
R(刃先コーナーR)(mm)
V(2段目刃先径)(mm)
W(刃先寸法)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
丸形
粉末ハイス鋼
+0.005/0
5
1.5 ～ 4.98
50 ～ 80
2 ～ 40
5 ～ 45
-
-
1.51 ～ 4.99
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
5
1.5 ～ 4.98
-
2 ～ 40
5 ～ 45
45 ～ 79.9
-
1.51 ～ 4.99
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
6
1.5 ～ 5.98
50 ～ 80
2 ～ 40
5 ～ 45
-
-
2.01 ～ 5.99
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
6
1.5 ～ 5.98
-
2 ～ 40
5 ～ 45
45 ～ 79.9
-
2.01 ～ 5.99
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
8
1.5 ～ 7.98
50 ～ 100
2 ～ 60
5 ～ 60
-
-
1.51 ～ 7.99
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
8
1.5 ～ 7.98
-
2 ～ 60
5 ～ 60
45 ～ 99.9
-
1.51 ～ 7.99
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
10
1.5 ～ 9.98
50 ～ 100
2 ～ 60
5 ～ 60
-
-
1.51 ～ 9.99
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
10
1.5 ～ 9.98
-
2 ～ 60
5 ～ 60
45 ～ 99.9
-
1.51 ～ 9.99
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
13
3 ～ 12.98
50 ～ 100
2 ～ 60
5 ～ 60
-
-
3.01 ～ 12.99
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
13
3 ～ 12.98
-
2 ～ 60
5 ～ 60
45 ～ 99.9
-
3.01 ～ 12.99
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
16
5 ～ 15.98
50 ～ 100
2 ～ 60
5 ～ 60
-
-
5.01 ～ 15.99
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
16
5 ～ 15.98
-
2 ～ 60
5 ～ 60
45 ～ 99.9
-
5.01 ～ 15.99
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
20
6.5 ～ 19.98
50 ～ 100
2 ～ 60
5 ～ 60
-
-
6.51 ～ 19.99
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
20
6.5 ～ 19.98
-
2 ～ 60
5 ～ 60
45 ～ 99.9
-
6.51 ～ 19.99
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
25
9 ～ 24.98
50 ～ 100
2 ～ 60
5 ～ 60
-
-
9.01 ～ 24.99
-
10

1個

-( - )

お見積り

丸形
粉末ハイス鋼
+0.005/0
25
9 ～ 24.98
-
2 ～ 60
5 ～ 60
45 ～ 99.9
-
9.01 ～ 24.99
-
10

1個

-( - )

お見積り

長方形
粉末ハイス鋼
+0.005/0
5
1 ～ 4.96
50 ～ 80
2 ～ 25
5 ～ 45
-
-
1.03 ～ 4.99
1 ～ 4.96
10

1個

-( - )

お見積り

長方形
粉末ハイス鋼
+0.005/0
5
1 ～ 4.96
-
2 ～ 25
5 ～ 45
45 ～ 79.9
-
1.03 ～ 4.99
1 ～ 4.96
10

1個

-( - )

お見積り

長方形
粉末ハイス鋼
+0.005/0
6
1 ～ 5.96
50 ～ 80
2 ～ 30
5 ～ 45
-
-
1.03 ～ 5.99
1 ～ 5.96
10

1個

-( - )

お見積り

長方形
粉末ハイス鋼
+0.005/0
6
1 ～ 5.96
-
2 ～ 30
5 ～ 45
45 ～ 79.9
-
1.03 ～ 5.99
1 ～ 5.96
10

1個

-( - )

お見積り

長方形
粉末ハイス鋼
+0.005/0
8
1 ～ 7.96
50 ～ 100
2 ～ 30
5 ～ 60
-
-
1.03 ～ 7.99
1 ～ 7.96
10

1個

-( - )

お見積り

長方形
粉末ハイス鋼
+0.005/0
8
1 ～ 7.96
-
2 ～ 30
5 ～ 60
45 ～ 99.9
-
1.03 ～ 7.99
1 ～ 7.96
10

1個

-( - )

お見積り

長方形
粉末ハイス鋼
+0.005/0
10
1.25 ～ 9.96
50 ～ 100
2 ～ 30
5 ～ 60
-
-
1.28 ～ 9.99
1.25 ～ 9.96
10

1個

-( - )

お見積り

長方形
粉末ハイス鋼
+0.005/0
10
1.25 ～ 9.96
-
2 ～ 30
5 ～ 60
45 ～ 99.9
-
1.28 ～ 9.99
1.25 ～ 9.96
10

1個

-( - )

お見積り

長方形
粉末ハイス鋼
+0.005/0
13
1.5 ～ 12.96
50 ～ 100
2 ～ 30
5 ～ 60
-
-
1.53 ～ 12.99
1.5 ～ 12.96
10

1個

-( - )

お見積り

長方形
粉末ハイス鋼
+0.005/0
13
1.5 ～ 12.96
-
2 ～ 30
5 ～ 60
45 ～ 99.9
-
1.53 ～ 12.99
1.5 ～ 12.96
10

1個

-( - )

お見積り

長方形
粉末ハイス鋼
+0.005/0
16
2 ～ 15.96
50 ～ 100
2 ～ 30
5 ～ 60
-
-
2.03 ～ 15.99
2 ～ 15.96
10

1個

-( - )

お見積り

長方形
粉末ハイス鋼
+0.005/0
16
2 ～ 15.96
-
2 ～ 30
5 ～ 60
45 ～ 99.9
-
2.03 ～ 15.99
2 ～ 15.96
10

1個

-( - )

お見積り

長方形
粉末ハイス鋼
+0.005/0
20
2.5 ～ 19.96
50 ～ 100
2 ～ 30
5 ～ 60
-
-
2.53 ～ 19.99
2.5 ～ 19.96
10

1個

-( - )

お見積り

長方形
粉末ハイス鋼
+0.005/0
20
2.5 ～ 19.96
-
2 ～ 30
5 ～ 60
45 ～ 99.9
-
2.53 ～ 19.99
2.5 ～ 19.96
10

1個

-( - )

お見積り

長方形
粉末ハイス鋼
+0.005/0
25
3 ～ 24.96
50 ～ 100
2 ～ 30
5 ～ 60
-
-
3.03 ～ 24.99
3 ～ 24.96
10

1個

-( - )

お見積り

長方形
粉末ハイス鋼
+0.005/0
25
3 ～ 24.96
-
2 ～ 30
5 ～ 60
45 ～ 99.9
-
3.03 ～ 24.99
3 ～ 24.96
10

1個

-( - )

お見積り

楕円形
粉末ハイス鋼
+0.005/0
5
1 ～ 4.95
50 ～ 80
2 ～ 25
5 ～ 45
-
-
1.03 ～ 4.99
1.01 ～ 4.96
10

1個

-( - )

お見積り

楕円形
粉末ハイス鋼
+0.005/0
5
1 ～ 4.95
-
2 ～ 25
5 ～ 45
45 ～ 79.9
-
1.03 ～ 4.99
1.01 ～ 4.96
10

1個

-( - )

お見積り

楕円形
粉末ハイス鋼
+0.005/0
6
1 ～ 5.95
50 ～ 80
2 ～ 30
5 ～ 45
-
-
1.03 ～ 5.99
1.01 ～ 5.96
10

1個

-( - )

お見積り

楕円形
粉末ハイス鋼
+0.005/0
6
1 ～ 5.95
-
2 ～ 30
5 ～ 45
45 ～ 79.9
-
1.03 ～ 5.99
1.01 ～ 5.96
10

1個

-( - )

お見積り

楕円形
粉末ハイス鋼
+0.005/0
8
1 ～ 7.96
50 ～ 100
2 ～ 30
5 ～ 60
-
-
1.03 ～ 7.99
1 ～ 7.96
10

1個

-( - )

お見積り

楕円形
粉末ハイス鋼
+0.005/0
8
1 ～ 7.96
-
2 ～ 30
5 ～ 60
45 ～ 99.9
-
1.03 ～ 7.99
1 ～ 7.96
10

1個

-( - )

お見積り

楕円形
粉末ハイス鋼
+0.005/0
10
1.25 ～ 9.96
50 ～ 100
2 ～ 30
5 ～ 60
-
-
1.28 ～ 9.99
1.25 ～ 9.96
10

1個

-( - )

お見積り

楕円形
粉末ハイス鋼
+0.005/0
10
1.25 ～ 9.96
-
2 ～ 30
5 ～ 60
45 ～ 99.9
-
1.28 ～ 9.99
1.25 ～ 9.96
10

1個

-( - )

お見積り

楕円形
粉末ハイス鋼
+0.005/0
13
1.5 ～ 12.96
50 ～ 100
2 ～ 30
5 ～ 60
-
-
1.53 ～ 12.99
1.5 ～ 12.96
10

1個

-( - )

お見積り

楕円形
粉末ハイス鋼
+0.005/0
13
1.5 ～ 12.96
-
2 ～ 30
5 ～ 60
45 ～ 99.9
-
1.53 ～ 12.99
1.5 ～ 12.96
10

1個

-( - )

お見積り

楕円形
粉末ハイス鋼
+0.005/0
16
2 ～ 15.96
50 ～ 100
2 ～ 30
5 ～ 60
-
-
2.03 ～ 15.99
2 ～ 15.96
10

1個

-( - )

お見積り

楕円形
粉末ハイス鋼
+0.005/0
16
2 ～ 15.96
-
2 ～ 30
5 ～ 60
45 ～ 99.9
-
2.03 ～ 15.99
2 ～ 15.96
10

1個

-( - )

お見積り

楕円形
粉末ハイス鋼
+0.005/0
20
2.5 ～ 19.96
50 ～ 100
2 ～ 30
5 ～ 60
-
-
2.53 ～ 19.99
2.5 ～ 19.96
10

1個

-( - )

お見積り

楕円形
粉末ハイス鋼
+0.005/0
20
2.5 ～ 19.96
-
2 ～ 30
5 ～ 60
45 ～ 99.9
-
2.53 ～ 19.99
2.5 ～ 19.96
10

1個

-( - )

お見積り

楕円形
粉末ハイス鋼
+0.005/0
25
3 ～ 24.96
50 ～ 100
2 ～ 30
5 ～ 60
-
-
3.03 ～ 24.99
3 ～ 24.96
10

1個

-( - )

お見積り

楕円形
粉末ハイス鋼
+0.005/0
25
3 ～ 24.96
-
2 ～ 30
5 ～ 60
45 ～ 99.9
-
3.03 ～ 24.99
3 ～ 24.96
10

1個

-( - )

お見積り

両側欠円形
粉末ハイス鋼
+0.005/0
5
1 ～ 4.95
50 ～ 80
2 ～ 25
5 ～ 45
-
-
1.03 ～ 4.99
1.01 ～ 4.96
10

1個

-( - )

お見積り

両側欠円形
粉末ハイス鋼
+0.005/0
5
1 ～ 4.95
-
2 ～ 25
5 ～ 45
45 ～ 79.9
-
1.03 ～ 4.99
1.01 ～ 4.96
10

1個

-( - )

お見積り

両側欠円形
粉末ハイス鋼
+0.005/0
6
1 ～ 5.95
50 ～ 80
2 ～ 30
5 ～ 45
-
-
1.03 ～ 5.99
1.01 ～ 5.96
10

1個

-( - )

お見積り

両側欠円形
粉末ハイス鋼
+0.005/0
6
1 ～ 5.95
-
2 ～ 30
5 ～ 45
45 ～ 79.9
-
1.03 ～ 5.99
1.01 ～ 5.96
10

1個

-( - )

お見積り

両側欠円形
粉末ハイス鋼
+0.005/0
8
1 ～ 7.96
50 ～ 100
2 ～ 30
5 ～ 60
-
-
1.03 ～ 7.99
1 ～ 7.96
10

1個

-( - )

お見積り

両側欠円形
粉末ハイス鋼
+0.005/0
8
1 ～ 7.96
-
2 ～ 30
5 ～ 60
45 ～ 99.9
-
1.03 ～ 7.99
1 ～ 7.96
10

1個

-( - )

お見積り

両側欠円形
粉末ハイス鋼
+0.005/0
10
1.25 ～ 9.96
50 ～ 100
2 ～ 30
5 ～ 60
-
-
1.28 ～ 9.99
1.25 ～ 9.96
10

1個

-( - )

お見積り

両側欠円形
粉末ハイス鋼
+0.005/0
10
1.25 ～ 9.96
-
2 ～ 30
5 ～ 60
45 ～ 99.9
-
1.28 ～ 9.99
1.25 ～ 9.96
10

1個

-( - )

お見積り

両側欠円形
粉末ハイス鋼
+0.005/0
13
1.5 ～ 12.96
50 ～ 100
2 ～ 30
5 ～ 60
-
-
1.53 ～ 12.99
1.5 ～ 12.96
10

1個

-( - )

お見積り

両側欠円形
粉末ハイス鋼
+0.005/0
13
1.5 ～ 12.96
-
2 ～ 30
5 ～ 60
45 ～ 99.9
-
1.53 ～ 12.99
1.5 ～ 12.96
10

1個

-( - )

お見積り

両側欠円形
粉末ハイス鋼
+0.005/0
16
2 ～ 15.96
50 ～ 100
2 ～ 30
5 ～ 60
-
-
2.03 ～ 15.99
2 ～ 15.96
10

1個

-( - )

お見積り

両側欠円形
粉末ハイス鋼
+0.005/0
16
2 ～ 15.96
-
2 ～ 30
5 ～ 60
45 ～ 99.9
-
2.03 ～ 15.99
2 ～ 15.96
10

1個

-( - )

お見積り

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ

Loading...

詳細情報

基本情報

従来のTiCNよりも高耐熱・高耐久のAl-Cr系コーティングと窒化処理を併用したハイテン・厚板打ち抜き用2段パンチです。設定の刃先径ではパンチガイドに必要な刃先長さを確保できない場合にご使用ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

厚板打抜き用2段パンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－

厚板打抜き用2段パンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－

    厚板打抜き用パンチ－RXコーティング(Al-Cr系コーティング+窒化処理)－

    厚板打抜き用パンチ－RXコーティング(Al-Cr系コーティング+窒化処理)－

      厚板打抜き用パンチ－ツバ厚12mm・RXコーティング(Al-Cr系コーティング+窒化処理)－

      厚板打抜き用パンチ－ツバ厚12mm・RXコーティング(Al-Cr系コーティング+窒化処理)－

        厚板打抜き用2段パンチ－HXコーティング（TiCNコーティング＋窒化処理）－

        厚板打抜き用2段パンチ－HXコーティング（TiCNコーティング＋窒化処理）－

          厚板打抜き用2段パンチ RPコーティング（Al-Cr系コーティング+α処理（R））

          厚板打抜き用2段パンチ RPコーティング（Al-Cr系コーティング+α処理（R））

            厚板打抜き用２段パンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-

            厚板打抜き用２段パンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-

              厚板打抜き用パンチ－HXコーティング(TiCNコーティング+窒化処理)－

              厚板打抜き用パンチ－HXコーティング(TiCNコーティング+窒化処理)－

                厚板打抜き用パンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-

                厚板打抜き用パンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-

                  厚板打抜き用2段パンチ－TiCNコーティング－

                  厚板打抜き用2段パンチ－TiCNコーティング－

                    厚板打抜き用2段パンチ

                    厚板打抜き用2段パンチ

                      厚板打抜き用パンチ RPコーティング（Al-Cr系コーティング+α処理（Ｒ））

                      厚板打抜き用パンチ RPコーティング（Al-Cr系コーティング+α処理（Ｒ））

                        厚板打抜き用2段パンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

                        厚板打抜き用2段パンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

                          厚板打抜き用パンチ－ツバ厚12mm・HXコーティング(TiCNコーティング+窒化処理)－

                          厚板打抜き用パンチ－ツバ厚12mm・HXコーティング(TiCNコーティング+窒化処理)－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 お見積り   お見積り   お見積り   お見積り   9日目   お見積り   お見積り   お見積り   2日目～   2日目～   9日目   2日目～   お見積り
                            厚板打抜き用有無 有 有 有 有 有 有 有 有 有 有 有 有 有
                            先端形状 2段 1段 1段 2段 2段 2段 1段 1段 2段 2段 1段 2段 1段
                            ジェクタ なし なし なし なし なし なし なし なし なし なし なし なし なし
                            表面処理 RXコーティング RXコーティング RXコーティング HXコーティング RPコーティング RWコーティング HXコーティング RWコーティング TiCN（XCN)コーティング なし RPコーティング HWコーティング HXコーティング
                            シャンク(取付部)形状 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準

                            厚板打抜き用2段パンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－のレビュー

                            この商品のレビューはありません レビューを書く

                            厚板打ち抜き用パンチカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            プレス金型部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
