テーパヘッドパンチ－TiCNコーティング－
- 規格拡大
- 通常価格(税別)
- -
- 税込価格
- -
パンチつば部をテーパ形状にすることでつば部強度を増したパンチです。テーパリング...
商品情報
外形図・製品仕様
刃先端面の研磨はコーティング前に行なっております。
（6）・（D）・（D+3）は参考値となります。
| シャンク径 D公差 | 材質 硬度 | 型式 | ||
|---|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | ||
| Dm5 | SKH51相当 61～64HRC 表面3000HV テーパリング NAK80 37～43HRC | H-TSSH |
|
|
| 粉末ハイス鋼 64～67HRC 表面3000HV テーパリング NAK80 37～43HRC | H-TSPH | |||
規格表
| 型式 | L | 指定0.01mm単位 min.Pmax. | B | H | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | D | ||||||||
| H-TSSH H-TSPH |
|
| 8 | 60 | 70 | 80 | 90 | 100 | 3.00～7.99 | 13 | 13 |
| 10 | 60 | 70 | 80 | 90 | 100 | 3.00～9.99 | 15 | ||||
| 13 | 60 | 70 | 80 | 90 | 100 | 6.00～12.99 | 18 | ||||
| 16 | 60 | 70 | 80 | 90 | 100 | 10.00～15.99 | 19 | 21 | |||
| 20 | 60 | 70 | 80 | 90 | 100 | 13.00～19.99 | 25 | ||||
| 25 | 60 | 70 | 80 | 90 | 100 | 18.00～24.99 | 30 | ||||
| 8 | 60 | 70 | 80 | 90 | 100 | 3.00～7.99 | 19 | 13 | ||
| 10 | 60 | 70 | 80 | 90 | 100 | 3.00～9.99 | 15 | ||||
| 13 | 60 | 70 | 80 | 90 | 100 | 6.00～12.99 | 18 | ||||
| 16 | 60 | 70 | 80 | 90 | 100 | 10.00～15.99 | 25 | 21 | |||
| 20 | 60 | 70 | 80 | 90 | 100 | 13.00～19.99 | 25 | ||||
| 25 | 60 | 70 | 80 | 90 | 100 | 18.00～24.99 | 30 | ||||
P＞D -0.03 ℓ＝0 P＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。
注文例
出荷日

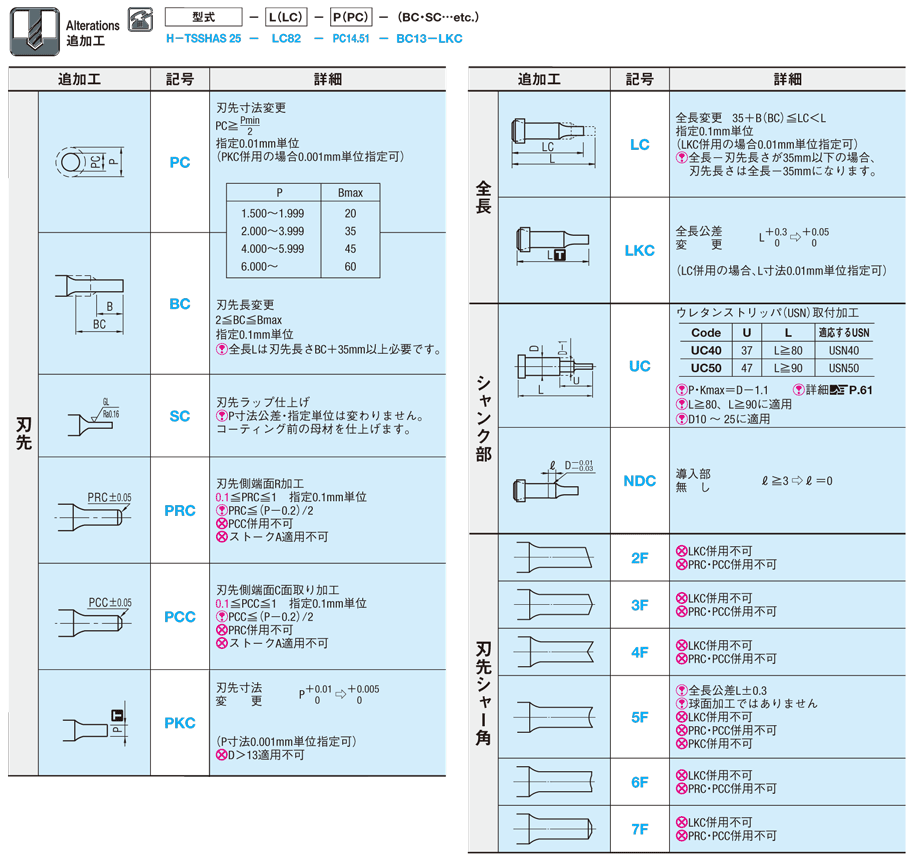

追加工
関連情報
■特長
・テーパヘッドパンチはツバ部をテーパ形状にして応力集中を緩和し、従来の厚板打抜き用パンチよりもツバ部の強度を高めたパンチです。
・引張強さ980MPa（100kgf/mm2）級以上の高張力鋼板や、バネ鋼、焼入れ鋼の打抜きのような、パンチに高い荷重がかかる用途向けに開発した商品です。
・テーパヘッドパンチは付属のテーパリングとセットで使用することにより、パンチプレートへのテーパ穴加工やプレートとパンチツバ厚の合せ加工等は不要となります。
・テーパヘッドパンチのツバ部は厚板打抜き用パンチと互換性を持たせていますので、リテーナは厚板打抜きパンチ用のリテーナをご使用いただけます。
・テーパヘッドパンチ概要P.1722
■注意
・テーパヘッドパンチはパンチとテーパリングの現物合わせ加工により、ツバ厚公差8（+0.03/+0.01）を出しています。パンチとテーパリングは同じ識別マークのものを組み合わせて使用してください。
識別マークが異なるパンチとテーパリングを組み合わせる場合には、ツバ厚がカタログ記載の公差から外れる可能性があります。
・パンチ交換の際は、パンチとテーパリングをセットで交換してください。
（パンチ、テーパリングの単体販売はしておりません。）
型番リスト
| 型番 |
材質 |
B（刃先長さ） |
D（シャンク径）(mm) |
P(刃先寸法)(mm) |
L(全長)(mm) |
LC(全長変更)(mm) |
PC(刃先寸法変更)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
粉末ハイス鋼
|
L
|
8
|
3 ～ 7.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
L
|
8
|
-
|
60 ～ 100
|
-
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
L
|
8
|
3 ～ 7.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
L
|
8
|
-
|
-
|
37 ～ 99.9
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
L
|
10
|
3 ～ 9.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
L
|
10
|
-
|
60 ～ 100
|
-
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
L
|
10
|
3 ～ 9.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
L
|
10
|
-
|
-
|
37 ～ 99.9
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
L
|
13
|
6 ～ 12.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
L
|
13
|
-
|
60 ～ 100
|
-
|
3 ～ 5.99
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
L
|
13
|
6 ～ 12.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
L
|
13
|
-
|
-
|
37 ～ 99.9
|
3 ～ 5.99
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
L
|
16
|
10 ～ 15.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
L
|
16
|
-
|
60 ～ 100
|
-
|
5 ～ 9.99
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
L
|
16
|
10 ～ 15.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
L
|
16
|
-
|
-
|
37 ～ 99.9
|
5 ～ 9.99
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
L
|
20
|
13 ～ 19.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
L
|
20
|
-
|
60 ～ 100
|
-
|
6.5 ～ 12.99
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
L
|
20
|
13 ～ 19.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
L
|
20
|
-
|
-
|
37 ～ 99.9
|
6.5 ～ 12.99
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
L
|
25
|
18 ～ 24.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
L
|
25
|
-
|
60 ～ 100
|
-
|
9 ～ 17.99
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
L
|
25
|
18 ～ 24.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
L
|
25
|
-
|
-
|
37 ～ 99.9
|
9 ～ 17.99
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
8
|
3 ～ 7.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
8
|
-
|
60 ～ 100
|
-
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
8
|
3 ～ 7.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
8
|
-
|
-
|
37 ～ 99.9
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
10
|
3 ～ 9.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
10
|
-
|
60 ～ 100
|
-
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
10
|
3 ～ 9.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
10
|
-
|
-
|
37 ～ 99.9
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
13
|
6 ～ 12.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
13
|
-
|
60 ～ 100
|
-
|
3 ～ 5.99
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
13
|
6 ～ 12.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
13
|
-
|
-
|
37 ～ 99.9
|
3 ～ 5.99
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
16
|
10 ～ 15.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
16
|
-
|
60 ～ 100
|
-
|
5 ～ 9.99
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
16
|
10 ～ 15.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
16
|
-
|
-
|
37 ～ 99.9
|
5 ～ 9.99
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
20
|
13 ～ 19.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
20
|
-
|
60 ～ 100
|
-
|
6.5 ～ 12.99
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
20
|
13 ～ 19.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
20
|
-
|
-
|
37 ～ 99.9
|
6.5 ～ 12.99
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
25
|
18 ～ 24.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
25
|
-
|
60 ～ 100
|
-
|
9 ～ 17.99
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
25
|
18 ～ 24.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | 2日目 | |
粉末ハイス鋼
|
S
|
25
|
-
|
-
|
37 ～ 99.9
|
9 ～ 17.99
| 10 | 1個 | -( -
) | 2日目 | |
SKH51相当
|
L
|
8
|
3 ～ 7.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
SKH51相当
|
L
|
8
|
-
|
60 ～ 100
|
-
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | 2日目 | |
SKH51相当
|
L
|
8
|
3 ～ 7.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | 2日目 | |
SKH51相当
|
L
|
8
|
-
|
-
|
37 ～ 99.9
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | 2日目 | |
SKH51相当
|
L
|
10
|
3 ～ 9.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
SKH51相当
|
L
|
10
|
-
|
60 ～ 100
|
-
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | 2日目 | |
SKH51相当
|
L
|
10
|
3 ～ 9.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | 2日目 | |
SKH51相当
|
L
|
10
|
-
|
-
|
37 ～ 99.9
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | 2日目 | |
SKH51相当
|
L
|
13
|
6 ～ 12.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
SKH51相当
|
L
|
13
|
-
|
60 ～ 100
|
-
|
3 ～ 5.99
| 10 | 1個 | -( -
) | 2日目 | |
SKH51相当
|
L
|
13
|
6 ～ 12.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | 2日目 | |
SKH51相当
|
L
|
13
|
-
|
-
|
37 ～ 99.9
|
3 ～ 5.99
| 10 | 1個 | -( -
) | 2日目 |
Loading...
詳細情報
基本情報
パンチつば部をテーパ形状にすることでつば部強度を増したパンチです。テーパリングと併せて使用することで、従来の厚板打ち抜き用パンチと互換性を持たせました。TiCNコーティングを施し耐摩耗性を向上させています。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
テーパヘッドパンチ－TiCNコーティング－のレビュー
ミスミからのコメント
ご不便をおかけし、申し訳ありません。本商品ではハイテン材やステンレス材の厚板のような厳しい打抜き条件においてリング部の欠け、破損が発生するケースがございます。今回のようなお困り事を解消するために2021年7月より、既存の厚板打抜き用パンチよりもツバ厚、ツバ下Rを拡大した「厚板打抜き用パンチ ーツバ厚12mmー(型式：HSAPAS)」をリリースしております。型の修正等必要となりますが、ご検討いただけますと幸いです。
