テーパヘッドパンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－
商品情報
関連ページ
外形図・製品仕様
（6）・（D）・（D+3）は参考値となります。
刃先先端エッジ部に微小Rがつきます。
| シャンク径 D公差 | 材質 硬度 | 型式 | ||
|---|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | ||
| Dm5 | SKH51相当 61～64HRC 表面3100HV テーパリング NAK80 37～43HRC | RX-TSSH |
|
|
| 粉末ハイス鋼 64～67HRC 表面3100HV テーパリング NAK80 37～43HRC | RX-TSPH | |||
規格表
| 型式 | L | 指定0.01mm単位 min. P max. | B | H | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | D | ||||||||
| RX-TSSH RX-TSPH |
|
| 8 | 60 | 70 | 80 | 90 | 100 | 3.00～7.99 | 13 | 13 |
| 10 | 60 | 70 | 80 | 90 | 100 | 3.00～9.99 | 15 | ||||
| 13 | 60 | 70 | 80 | 90 | 100 | 6.00～12.99 | 18 | ||||
| 16 | 60 | 70 | 80 | 90 | 100 | 10.00～15.99 | 19 | 21 | |||
| 20 | 60 | 70 | 80 | 90 | 100 | 13.00～19.99 | 25 | ||||
| 25 | 60 | 70 | 80 | 90 | 100 | 18.00～24.99 | 30 | ||||
|
| 8 | 60 | 70 | 80 | 90 | 100 | 3.00～7.99 | 19 | 13 | ||
| 10 | 60 | 70 | 80 | 90 | 100 | 3.00～9.99 | 15 | ||||
| 13 | 60 | 70 | 80 | 90 | 100 | 6.00～12.99 | 18 | ||||
| 16 | 60 | 70 | 80 | 90 | 100 | 10.00～15.99 | 25 | 21 | |||
| 20 | 60 | 70 | 80 | 90 | 100 | 13.00～19.99 | 25 | ||||
| 25 | 60 | 70 | 80 | 90 | 100 | 18.00～24.99 | 30 | ||||
P＞D-0.03ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
注文例
出荷日

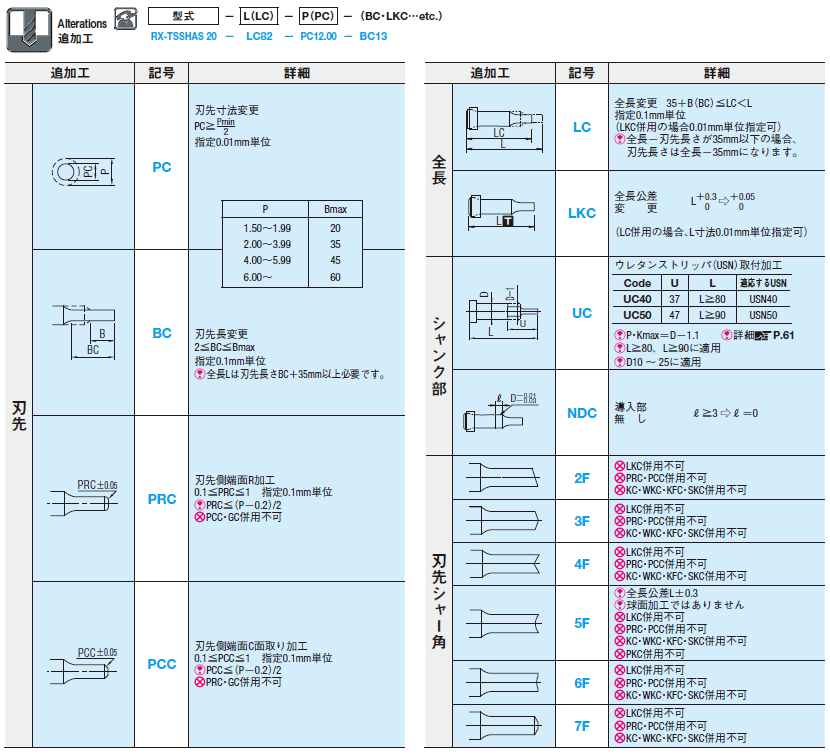

型番確定後、右部に表示される「価格を確認」を押してお見積りください追加工
関連情報
● テーパヘッドパンチはツバ部をテーパ形状にして応力集中を緩和し、従来の厚板打抜き用パンチよりもツバ部の強度を高めたパンチです。
● 引張強さ980MPa（100kgf/mm2）級以上の高張力鋼板や、バネ鋼、焼入れ鋼の打抜きのような、パンチに高い荷重がかかる用途向けに開発した商品です。
● テーパヘッドパンチは付属のテーパリングとセットで使用することにより、パンチプレートへのテーパ穴加工やプレートとパンチツバ厚の合せ加工等は不要となります。
● テーパヘッドパンチのツバ部は厚板打抜き用パンチと互換性を持たせていますので、リテーナは厚板打抜きパンチ用のリテーナをご使用いただけます。
● テーパヘッドパンチ概要 P.1722
■注意
● テーパヘッドパンチはパンチとテーパリングの現物合わせ加工により、ツバ厚公差8 +0.03/+0.01を出しています。パンチとテーパリングは同じ識別マークのものを組み合わせて使用してください。
識別マークが異なるパンチとテーパリングを組み合わせる場合には、ツバ厚がカタログ記載の公差から外れる可能性があります。
● パンチ交換の際は、パンチとテーパリングをセットで交換してください。
（パンチ、テーパリングの単体販売はしておりません。）
型番リスト
| 型番 |
材質 |
B（刃先長さ） |
D（シャンク径）(mm) |
P(刃先寸法)(mm) |
L(全長)(mm) |
LC(全長変更)(mm) |
PC(刃先寸法変更)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
粉末ハイス鋼
|
L
|
8
|
3 ～ 7.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
L
|
8
|
-
|
60 ～ 100
|
-
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
L
|
8
|
3 ～ 7.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
L
|
8
|
-
|
-
|
37 ～ 99.9
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
L
|
10
|
3 ～ 9.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
L
|
10
|
-
|
60 ～ 100
|
-
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
L
|
10
|
3 ～ 9.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
L
|
10
|
-
|
-
|
37 ～ 99.9
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
L
|
13
|
6 ～ 12.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
L
|
13
|
-
|
60 ～ 100
|
-
|
3 ～ 5.99
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
L
|
13
|
6 ～ 12.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
L
|
13
|
-
|
-
|
37 ～ 99.9
|
3 ～ 5.99
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
L
|
16
|
10 ～ 15.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
L
|
16
|
-
|
60 ～ 100
|
-
|
5 ～ 9.99
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
L
|
16
|
10 ～ 15.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
L
|
16
|
-
|
-
|
37 ～ 99.9
|
5 ～ 9.99
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
L
|
20
|
13 ～ 19.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
L
|
20
|
-
|
60 ～ 100
|
-
|
6.5 ～ 12.99
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
L
|
20
|
13 ～ 19.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
L
|
20
|
-
|
-
|
37 ～ 99.9
|
6.5 ～ 12.99
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
L
|
25
|
18 ～ 24.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
L
|
25
|
-
|
60 ～ 100
|
-
|
9 ～ 17.99
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
L
|
25
|
18 ～ 24.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
L
|
25
|
-
|
-
|
37 ～ 99.9
|
9 ～ 17.99
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
8
|
3 ～ 7.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
8
|
-
|
60 ～ 100
|
-
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
8
|
3 ～ 7.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
8
|
-
|
-
|
37 ～ 99.9
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
10
|
3 ～ 9.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
10
|
-
|
60 ～ 100
|
-
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
10
|
3 ～ 9.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
10
|
-
|
-
|
37 ～ 99.9
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
13
|
6 ～ 12.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
13
|
-
|
60 ～ 100
|
-
|
3 ～ 5.99
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
13
|
6 ～ 12.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
13
|
-
|
-
|
37 ～ 99.9
|
3 ～ 5.99
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
16
|
10 ～ 15.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
16
|
-
|
60 ～ 100
|
-
|
5 ～ 9.99
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
16
|
10 ～ 15.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
16
|
-
|
-
|
37 ～ 99.9
|
5 ～ 9.99
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
20
|
13 ～ 19.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
20
|
-
|
60 ～ 100
|
-
|
6.5 ～ 12.99
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
20
|
13 ～ 19.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
20
|
-
|
-
|
37 ～ 99.9
|
6.5 ～ 12.99
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
25
|
18 ～ 24.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
25
|
-
|
60 ～ 100
|
-
|
9 ～ 17.99
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
25
|
18 ～ 24.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | お見積り | |
粉末ハイス鋼
|
S
|
25
|
-
|
-
|
37 ～ 99.9
|
9 ～ 17.99
| 10 | 1個 | -( -
) | お見積り | |
SKH51相当
|
L
|
8
|
3 ～ 7.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | お見積り | |
SKH51相当
|
L
|
8
|
-
|
60 ～ 100
|
-
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | お見積り | |
SKH51相当
|
L
|
8
|
3 ～ 7.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | お見積り | |
SKH51相当
|
L
|
8
|
-
|
-
|
37 ～ 99.9
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | お見積り | |
SKH51相当
|
L
|
10
|
3 ～ 9.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | お見積り | |
SKH51相当
|
L
|
10
|
-
|
60 ～ 100
|
-
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | お見積り | |
SKH51相当
|
L
|
10
|
3 ～ 9.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | お見積り | |
SKH51相当
|
L
|
10
|
-
|
-
|
37 ～ 99.9
|
1.5 ～ 2.99
| 10 | 1個 | -( -
) | お見積り | |
SKH51相当
|
L
|
13
|
6 ～ 12.99
|
60 ～ 100
|
-
|
-
| 10 | 1個 | -( -
) | お見積り | |
SKH51相当
|
L
|
13
|
-
|
60 ～ 100
|
-
|
3 ～ 5.99
| 10 | 1個 | -( -
) | お見積り | |
SKH51相当
|
L
|
13
|
6 ～ 12.99
|
-
|
37 ～ 99.9
|
-
| 10 | 1個 | -( -
) | お見積り | |
SKH51相当
|
L
|
13
|
-
|
-
|
37 ～ 99.9
|
3 ～ 5.99
| 10 | 1個 | -( -
) | お見積り |
Loading...
詳細情報
基本情報
従来のTiCNよりも高耐熱・高耐久のAl-Cr系コーティングと窒化処理を併用することでコーティング密着性を改善したテーパヘッドパンチです。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
