パイロットパンチ－TiCNコーティング－

パイロットパンチ－TiCNコーティング－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格拡大
評価 4.6平均満足度4.6 この商品のレビューをみる（5件）
通常価格(税別)
 -
税込価格
 -

【特長】・プレス金型で幅広く普及しているTiCNコーティングを施したパイロット...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定9,230件の候補があります。

Loading...

外形図・規格表

関連ページ

TiCNコーティング >> P.1724

外形図・製品仕様

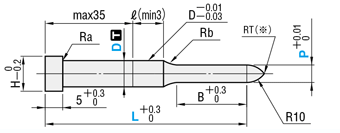

-先端Rタイプ-







パイロットパンチ-TiCNコーティング-






シャンク径公差D[ T ]はm5・ +0.005/0 選択		シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式形 状
TypeB
先端長さ
Dm5SKD11相当
60～63HRC
表面3000HV		H-STA
（D3～25）

パイロットパンチ-TiCNコーティング-

先端長さ（B）
X＞L＞S

パイロットパンチ-TiCNコーティング-

DRaRb
D≧3≦0.510
D<3≦0.22

[ ! ]RT（※）→P＜8の先端には危険防止のため丸みをつけて
あります。
先端を鋭角のままにする場合は（RT0）とご指定ください。
（ただし、P≧8の場合は先端フラットになります。）
[ ! ]端R部長さは「■パイロットパンチR部長さ（Y）の求め方
（参考値）」をご参照ください。
SKH51相当
61～64HRC
表面3000HV		H-HSTA
粉末ハイス鋼
64～67HRC
表面3000HV		H-PSTA
D
+0.005/0		SKH51相当
61～64HRC
表面3000HV		AH-HSTA
粉末ハイス鋼
64～67HRC
表面3000HV		AH-PSTA

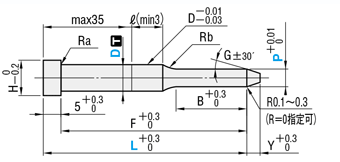

-先端テーパタイプ-





パイロットパンチ-TiCNコーティング-




シャンク径公差D [ T ]はm5・ +0.005/0 選択		Dm5SKD11相当
60～63HRC
表面3000HV		H-TPA
（D3～25）

パイロットパンチ-TiCNコーティング-

PG
P≦1.99910°
P≧2.00015°
DRaRb
D≧3≦0.510
D<3≦0.22
SKH51相当
61～64HRC
表面3000HV		H-HTPA
粉末ハイス鋼
64～67HRC
表面3000HV		H-PTPA
D
+0.005/0		SKH51相当
61～64HRC
表面3000HV		AH-HTPA
粉末ハイス鋼
64～67HRC
表面3000HV		AH-PTPA

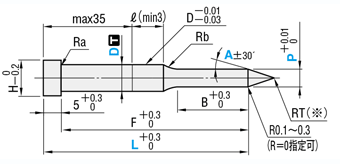

-先端鋭角タイプ-





パイロットパンチ-TiCNコーティング-




シャンク径公差D [ T ]はm5・ +0.005/0 選択		Dm5SKD11相当
60～63HRC
表面3000HV		H-ATA
（D3～25）

パイロットパンチ-TiCNコーティング-

DRaRb
D≧3≦0.510
D<3≦0.22

[ ! ]RT（※）→先端には危険防止のため丸みをつけてあります。
先端を鋭角のままにする場合は（RT0）とご指定ください。
SKH51相当
61～64HRC
表面3000HV		H-HATA
粉末ハイス鋼
64～67HRC
表面3000HV		H-PATA
D
+0.005/0		SKH51相当
61～64HRC
表面3000HV		AH-HATA
粉末ハイス鋼
64～67HRC
表面3000HV		AH-PATA

規格表

型式L指定0.01mm単位ABHY
TypeB
先端長さ		Dmin. P max.


パイロットパンチ-TiCNコーティング-

1.6425262    1.00～1.59（10）
（15）
（20）
25
30		6   2.61
  2.0425262    1.00～1.9983
  2.5425262    1.00～2.49   3.52
  34252627282（92） 1.00～2.99105
  44252627282（92） 1.00～3.997
  54252627282（92） 2.00～4.9983
（Dm5）
64252627282（92） 2.50～5.999
[ M ]SKD11相当H-STA8（42）52627282（92） 3.00～7.9915115
 （D3～25）H-TPA10（42）52627282（92）（102）3.00～9.9913
 H-ATA13（42）52627282（92）（102）6.00～12.99168
  16（42）52627282（92）（102）10.00～15.992119
[ M ]SKH51相当H-HSTA20（42）52627282（92）（102）13.00～19.9923
 H-HTPA25（42）52627282（92）（102）18.00～24.9928
 H-HATA

パイロットパンチ-TiCNコーティング-

1.6425262    1.00～1.59  8   2.61
  2.0425262    1.00～1.99103
[ M ]粉末 ハイス鋼H-PSTA2.5425262    1.00～2.4913   3.52
 H-PTPA3 52627282（92） 1.00～2.99155
 H-PATA4 52627282（92） 1.00～3.997
  5 52627282（92） 2.00～4.9983
  6 52627282（92） 2.50～5.999
  8 52627282（92） 3.00～7.9921115
  10 52627282（92）（102）3.00～9.9913
（D +0.005/0）
13 52627282（92）（102）6.00～12.99168
[ M ]SKH51相当AH-HSTA16  627282（92）（102）10.00～15.992719
 AH-HTPA20  627282（92）（102）13.00～19.9923
 AH-HATA25  627282（92）（102）18.00～24.9928


パイロットパンチ-TiCNコーティング-

3 52627282（92） 1.20～2.992152
[ M ]粉末 ハイス鋼AH-PSTA4 52627282（92） 1.20～3.997
 AH-PTPA5  627282（92） 2.00～4.992783
 AH-PATA6  627282（92） 2.50～5.999
  8  627282（92） 3.00～7.9932115
  10  627282（92）（102）3.00～9.9913
  13  627282（92）（102）6.00～12.99168
  16   7282（92）（102）10.00～15.994219
  20   7282（92）（102）13.00～19.9923
  25   7282（92）（102）18.00～24.9928
[ ! ]L（42）→全長L（42）の場合、先端長さBは一律10mmになります。
[ ! ]L（92）（102）→L92,102は先端Rタイプ・先端テーパタイプのみ適用します。
[ ! ]P＞D-0.03→ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
[ NG ]A（10）→P≧6.0の場合、A10選択不可
[ NG ]A（15）→P≧15.0の場合、A15選択不可
[ NG ]A（20）→P≧20.0の場合、A20選択不可

注文例

型式－L－P－A－(RT0·R0)
H－HSTAS 6－72－P5.02  －RT0
[ ! ]A：先端鋭角タイプのみ適用



[ ! ]RT0：先端RタイプのP＜8、または先端鋭角タイプに指定可



[ ! ]R0：先端テーパタイプ、または先端鋭角タイプに指定可

出荷日

 3 日目出荷
急ストークA

[ ! ]1回のご注文における同一型式での
      ご注文本数は9本まで

追加工

型式－L(LC・LCT・LMT)－P(PC)－A－(RT0・R0)－(BC・HC・TC…etc.)
H－PSTAS　8－LMT76－PC1.50    －HC10.0
追加工記号先端形状
先端Rタイプ先端テーパ・先端鋭角タイプ
先端PC先端径変更
PC≧Pmin≧1.00
2
指定0.01mm単位
(PKC併用の場合0.001mm
単位指定可)
P(PC)Bmax.
1.000～1.999
2.000～3.999
4.000～5.999
6.000～		20
35
45
50


 		先端径変更
PC≧Pmin≧1.00
2
指定0.01mm単位
(PKC併用の場合0.001mm
単位指定可)
[ ! ]Ymax＝YCmax
P(PC)Bmax.
1.000～1.199
1.200～1.999
2.000～2.999
3.000～3.999
4.000～5.999
6.000～		15
20
30
35
45
50
BC先端長変更
2≦BC≦Bmax.           指定0.1mm単位
[ ! ]全長Lは先端長さBC＋25mm以上必要です。
[ ! ]PC追加工の記載内の表にご注意ください
RLC先端Rをフラットに
カットします。
2≦RLC＜Y＜8
Y＝
指定0.1mm単位		―
YC―先端テーパ長さ変更
・P＜2.0
　1≦YC≦P×2.83－0.3
・P≧2.0
　1≦YC≦P×1.86－0.3≦18
L(LC)＋YC≦Lmax＋8
指定0.1mm単位
[ NG ]先端鋭角タイプ適用不可
GC―先端角度変更
[ ! ]Y(YC)≦P/2tan GC－0.3≦18
[ NG ]先端鋭角タイプ適用不可
三角関数の真数表 >>こちら
SC先端ラップ仕上げ
[ ! ]P寸公差は変わりません。
     コーティング前の母材を仕上げます。
[ NG ]R＝0、RT＝0指定不可
PKC先 端 径
公差変更		P ＋0.010   ⇒ ＋0.0050 
(P寸法0.001mm単位指定可)
[ NG ]D＞13適用不可
追加工記号先端形状
先端Rタイプ先端テーパ・先端鋭角タイプ
全長LC全長変更
25＋B(BC)≦LC＜L 　　指定0.1mm単位
[ ! ]全長－先端長さが25mm以下の場合、
     先端長さは全長－25mmになります。
LKC―全長公差変更
L ＋0.30 ⇒ ＋0.050
LCTツバ厚公差・全長変更を1つのコードで加工します。
指定範囲、指定単位、注意事項([ ! ])はLCと同様
TKC
ツバ厚公差変更
T＋0.30 ⇒ ＋0.020  		  ＋  LC
全長変更

(TC併用の場合、T寸法0.01mm単位指定可)
LMTツバ厚公差・全長変更を1つのコードで加工します。
指定範囲、指定単位、注意事項([ ! ])はLCと同様
TKM
ツバ厚公差変更
T＋0.30 ⇒ 0  -0.02  		  ＋  LC
全長変更

(TC併用の場合、T寸法0.01mm単位指定可)
ツバ部KCツバ部廻り止め一面加工
WKC廻り止め平行加工(2面)
RCリテーナ面に対してツバ部を
－0.04～0に加工
[ NG ]D ＋0.0050     タイプ適用不可
HCツバ径変更
D≦HC＜H
指定0.1mm単位
TCツバ厚変更
2≦TC＜5　指定0.1mm単位
(LCT、LMT、TKC、TKM併用の場合0.01mm単位指定可)
[ ! ]全長Lは(5－TC)分短くなります。
     LC併用の場合、全長はLCと同寸法です。
TKCツバ厚公差
変　　　更		T ＋0.30 ⇒ ＋0.020
(TC併用の場合、T寸法0.01mm単位指定可)
TKMツバ厚公差
変　　　更		T ＋0.30 ⇒  0-0.02
(TC併用の場合、T寸法0.01mm単位指定可)
シャンク部FKC―F寸法公差変更
F＋0.30 ⇒ ＋0.050 
[ NG ]LKC併用不可
NDC導 入 部
無　　し		ℓ≧3 ⇒ℓ＝0

>> P.1771

関連情報

■先端R形状外観
    先端R形状の外観はP寸法により変わります。
パイロットパンチ－TiCNコーティング－

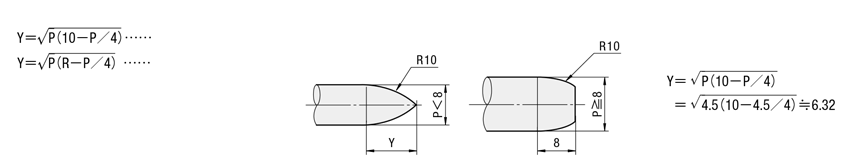

■パイロットパンチR部長さ（Y）の求め方（参考値）
R10のときR10以外のとき●P＜8の場合●P≧8の場合、
Yはすべて8mm例）SPT5－20－P4.5のときの
      Yを求めます。パイロットパンチ－TiCNコーティング－

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 154
  8. 次へ
型番
刃先形状
材質
シャンク径D公差
B（先端長さ/刃先長さ）
D（シャンク径）(mm)
L(全長)(mm)
A
LC
LCT
LMT
P
PC
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
先端鋭角
SKH51相当
+0.005/0
L
1.6
42 ～ 62
10 ～ 30
-
-
-
1 ～ 1.59
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
1.6
-
10 ～ 30
27 ～ 61.9
-
-
1 ～ 1.59
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
1.6
-
10 ～ 30
-
27 ～ 61.9
-
1 ～ 1.59
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
1.6
-
10 ～ 30
-
-
27 ～ 61.9
1 ～ 1.59
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
2.0
42 ～ 62
10 ～ 30
-
-
-
1 ～ 1.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
2.0
-
10 ～ 30
27 ～ 61.9
-
-
1 ～ 1.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
2.0
-
10 ～ 30
-
27 ～ 61.9
-
1 ～ 1.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
2.0
-
10 ～ 30
-
-
27 ～ 61.9
1 ～ 1.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
2.5
42 ～ 62
10 ～ 30
-
-
-
1 ～ 2.49
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
2.5
-
10 ～ 30
27 ～ 61.9
-
-
1 ～ 2.49
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
2.5
-
10 ～ 30
-
27 ～ 61.9
-
1 ～ 2.49
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
2.5
-
10 ～ 30
-
-
27 ～ 61.9
1 ～ 2.49
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
3
52 ～ 82
10 ～ 30
-
-
-
1 ～ 2.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
3
-
10 ～ 30
27 ～ 81.9
-
-
1 ～ 2.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
3
-
10 ～ 30
-
27 ～ 81.9
-
1 ～ 2.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
3
-
10 ～ 30
-
-
27 ～ 81.9
1 ～ 2.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
4
52 ～ 82
10 ～ 30
-
-
-
1 ～ 3.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
4
-
10 ～ 30
27 ～ 81.9
-
-
1 ～ 3.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
4
-
10 ～ 30
-
27 ～ 81.9
-
1 ～ 3.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
4
-
10 ～ 30
-
-
27 ～ 81.9
1 ～ 3.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
5
52 ～ 82
10 ～ 30
-
-
-
2 ～ 4.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
5
52 ～ 82
10 ～ 30
-
-
-
-
1 ～ 1.99
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
5
-
10 ～ 30
27 ～ 81.9
-
-
2 ～ 4.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
5
-
10 ～ 30
27 ～ 81.9
-
-
-
1 ～ 1.99
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
5
-
10 ～ 30
-
27 ～ 81.9
-
2 ～ 4.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
5
-
10 ～ 30
-
27 ～ 81.9
-
-
1 ～ 1.99
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
5
-
10 ～ 30
-
-
27 ～ 81.9
2 ～ 4.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
5
-
10 ～ 30
-
-
27 ～ 81.9
-
1 ～ 1.99
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
6
52 ～ 82
10 ～ 30
-
-
-
2.5 ～ 5.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
6
52 ～ 82
10 ～ 30
-
-
-
-
1.25 ～ 2.49
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
6
-
10 ～ 30
27 ～ 81.9
-
-
2.5 ～ 5.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
6
-
10 ～ 30
27 ～ 81.9
-
-
-
1.25 ～ 2.49
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
6
-
10 ～ 30
-
27 ～ 81.9
-
2.5 ～ 5.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
6
-
10 ～ 30
-
27 ～ 81.9
-
-
1.25 ～ 2.49
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
6
-
10 ～ 30
-
-
27 ～ 81.9
2.5 ～ 5.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
6
-
10 ～ 30
-
-
27 ～ 81.9
-
1.25 ～ 2.49
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
8
52 ～ 82
10 ～ 30
-
-
-
3 ～ 7.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
8
52 ～ 82
10 ～ 30
-
-
-
-
1.5 ～ 2.99
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
8
-
10 ～ 30
27 ～ 81.9
-
-
3 ～ 7.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
8
-
10 ～ 30
27 ～ 81.9
-
-
-
1.5 ～ 2.99
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
8
-
10 ～ 30
-
27 ～ 81.9
-
3 ～ 7.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
8
-
10 ～ 30
-
27 ～ 81.9
-
-
1.5 ～ 2.99
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
8
-
10 ～ 30
-
-
27 ～ 81.9
3 ～ 7.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
8
-
10 ～ 30
-
-
27 ～ 81.9
-
1.5 ～ 2.99
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
10
52 ～ 82
10 ～ 30
-
-
-
3 ～ 9.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
10
52 ～ 82
10 ～ 30
-
-
-
-
1.5 ～ 2.99
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
10
-
10 ～ 30
27 ～ 81.9
-
-
3 ～ 9.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
10
-
10 ～ 30
27 ～ 81.9
-
-
-
1.5 ～ 2.99
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
10
-
10 ～ 30
-
27 ～ 81.9
-
3 ～ 9.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
10
-
10 ～ 30
-
27 ～ 81.9
-
-
1.5 ～ 2.99
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
10
-
10 ～ 30
-
-
27 ～ 81.9
3 ～ 9.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
10
-
10 ～ 30
-
-
27 ～ 81.9
-
1.5 ～ 2.99
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
13
52 ～ 82
10 ～ 30
-
-
-
6 ～ 12.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
13
52 ～ 82
10 ～ 30
-
-
-
-
3 ～ 5.99
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
13
-
10 ～ 30
27 ～ 81.9
-
-
6 ～ 12.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
13
-
10 ～ 30
27 ～ 81.9
-
-
-
3 ～ 5.99
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
13
-
10 ～ 30
-
27 ～ 81.9
-
6 ～ 12.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
13
-
10 ～ 30
-
27 ～ 81.9
-
-
3 ～ 5.99
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
13
-
10 ～ 30
-
-
27 ～ 81.9
6 ～ 12.99
-
10

1個

-( - )

3日目

先端鋭角
SKH51相当
+0.005/0
L
13
-
10 ～ 30
-
-
27 ～ 81.9
-
3 ～ 5.99
10

1個

-( - )

3日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 154
  8. 次へ

Loading...

詳細情報

基本情報

【特長】
・プレス金型で幅広く普及しているTiCNコーティングを施したパイロットパンチです
・先端形状で3種類、パンチ軸径公差で2種類、材質で3種類から選択可能です
・SKD11のTiCNコーティングが追加されました！

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

パイロットパンチ－TiCNコーティング－

パイロットパンチ－TiCNコーティング－

    パイロットパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

    パイロットパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

      パイロットパンチ－HXコーティング（TiCNコーティング＋窒化処理）－

      パイロットパンチ－HXコーティング（TiCNコーティング＋窒化処理）－

        パイロットパンチ

        パイロットパンチ

          パイロットパンチ－DLCコーティング－

          パイロットパンチ－DLCコーティング－

            パイロットパンチ－NWコーティング（DLCコーティング＋WPC®処理）－

            パイロットパンチ－NWコーティング（DLCコーティング＋WPC®処理）－

              パイロットパンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－

              パイロットパンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－

                パイロットパンチ－ディコート処理－

                パイロットパンチ－ディコート処理－

                  パイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）

                  パイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）

                    ポジティブピックアップレギュラーパイロット 材質SKH51(M2)相当－TiCN処理－

                    ポジティブピックアップレギュラーパイロット 材質SKH51(M2)相当－TiCN処理－

                      パイロットパンチ－ラップ仕上げ－

                      パイロットパンチ－ラップ仕上げ－

                        パイロット 標準材質SKD11相当・指定材質SKH51(M2)相当－TiCN処理－

                        パイロット 標準材質SKD11相当・指定材質SKH51(M2)相当－TiCN処理－

                          パイロットパンチ－先端径固定タイプ－

                          パイロットパンチ－先端径固定タイプ－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ DAYTON ミスミ DAYTON ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 3日目   3日目   お見積り   3日目   当日出荷可能 お見積り   お見積り   お見積り   3日目   5日目   5日目～   3日目   当日出荷可能 4日目～   3日目   当日出荷可能
                            先端形状 スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード
                            表面処理 TiCN（XCN)コーティング HWコーティング HXコーティング なし DLC(XCD)コーティング DLC+WPC RXコーティング ディコート RWコーティング TiCN（XCN)コーティング ラップ仕上げ TiCN（XCN)コーティング なし
                            取付プレート パンチプレート パンチプレート パンチプレート パンチプレート パンチプレート パンチプレート パンチプレート パンチプレート パンチプレート パンチプレート パンチプレート パンチプレート パンチプレート
                            シャンク(取付部)形状 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準

                            パイロットパンチ－TiCNコーティング－のレビュー

                            評価 4.6 平均満足度：4.6 5件のレビュー
                            1. 星５
                              60%
                            2. 星４
                              40%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            金型用
                            評価 5.0満足度：5.02023/03/23
                            自社で金型用の部品として使用しています。以前から使っているためなじみもあり使いやすいように思います。金型用の部品はほとんどミスミからミスミのものを購入しているため他社のものとの比較等はしたことはないのですが、品質や機能の面では充分良いものと思っています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            金型用
                            評価 4.0満足度：4.02023/03/23
                            金型工程で使用している部品です。社内での取り扱い被材は硬質の鉄のハイテン材が主流なのですが、いずれにも使える部品です。カタログで検索するのが簡単なのでミスミから購入しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            金型
                            評価 5.0満足度：5.02022/06/08
                            この商品は金型に使用しています。材質の硬いものに使うときには摩耗性の問題があって、この商品を使用するようにしています。この商品に限らず、コーティングされている部材を購入・使用する時は必ずミスミ製のものを指定しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            バーリング加工
                            評価 4.0満足度：4.02020/07/13
                            バーリングを成形する際使用しています。
                            摩擦抵抗が多い為通常のものよりコーティングを
                            重宝しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            バーリング用パンチとして
                            評価 5.0満足度：5.02020/02/03
                            バーリングパンチとして使用しています。納期も早く、安価で　使いやすいと思います。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            5件全て見る

                            パイロットパンチカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            プレス金型部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
