仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

パイロットパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

パイロットパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格拡大
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

TiCNコーティングとWPC®処理を併用し、コーティングの耐久性を向上したパイ...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 規格表内の赤文字は23年8月に追加した商品です。

型番

未確定9,230件の候補があります。

Loading...

外形図・規格表

関連ページ

HWコーティング  >> P.1725

外形図・製品仕様

 シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式形 状
TypeB

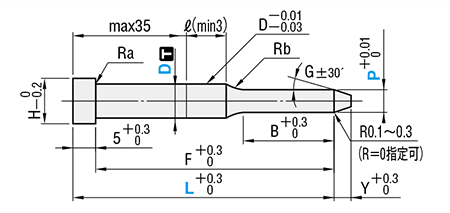

先端長さ
ー先端RタイプーDm5SKD11相当
60～63HRC
表面3000HV		HW-STA
（D3～25）

パイロットパンチ-HWコーティング（TiCNコーティング+WPC®処理）-

パイロットパンチ-HWコーティング（TiCNコーティング+WPC®処理）-

DRaRb
D≧3≦0.510
D<3≦0.22

[ ! ]P＜8の先端には危険防止のため丸みをつけてあります。
（ただし、P≧8の場合は先端フラットになります。）
[ ! ]先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」を
ご参照ください。

パイロットパンチ-HWコーティング（TiCNコーティング+WPC®処理）-

SKH51相当
61～64HRC
表面3000HV		HW-HSTA
粉末ハイス鋼
64～67HRC
表面3000HV		HW-PSTA
D
+0.005/0		SKH51相当
61～64HRC
表面3000HV		AHW-HSTA
シャンク径公差D[ T ]T はm5・ +0.005/0選択粉末ハイス鋼
64～67HRC
表面3000HV		AHW-PSTA

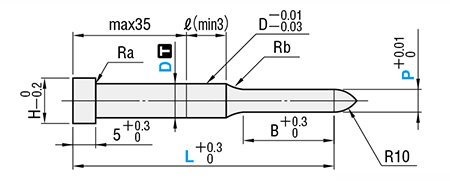

ー先端テーパタイプーDm5SKD11相当
60～63HRC
表面3000HV		HW-TPA
（D3～25）

パイロットパンチ-HWコーティング（TiCNコーティング+WPC®処理）-

PG
P≦1.99910°
P≧2.00015°
DRaRb
D≧3≦0.510
D<3≦0.22

パイロットパンチ-HWコーティング（TiCNコーティング+WPC®処理）-

SKH51相当
61～64HRC
表面3000HV		HW-HTPA
粉末ハイス鋼
64～67HRC
表面3000HV		HW-PTPA
D
+0.005/0		SKH51相当
61～64HRC
表面3000HV		AHW-HTPA
シャンク径公差D [ T ]はm5・ +0.005/0選択粉末ハイス鋼
64～67HRC
表面3000HV		AHW-PTPA

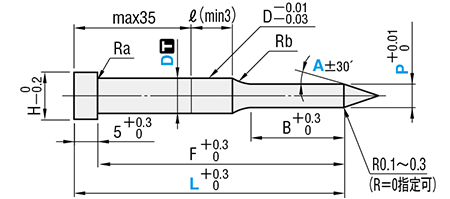

ー先端鋭角タイプーDm5SKD11相当
60～63HRC
表面3000HV		HW-ATA
（D3～25）

パイロットパンチ-HWコーティング（TiCNコーティング+WPC®処理）-

DRaRb
D≧3≦0.510
D<3≦0.22

パイロットパンチ-HWコーティング（TiCNコーティング+WPC®処理）-

SKH51相当
61～64HRC
表面3000HV		HW-HATA
粉末ハイス鋼
64～67HRC
表面3000HV		HW-PATA
D
+0.005/0		SKH51相当
61～64HRC
表面3000HV		AHW-HATA
シャンク径公差D [ T ]はm5・ +0.005/0選択粉末ハイス鋼
64～67HRC
表面3000HV		AHW-PATA先端長さ（B）
X＞L＞S		[ ! ]先端には危険防止のため丸みをつけてあります。

規格表

型式L指定0.01mm単位ABHY
TypeBDmin.P max.
先端長さ
  パイロットパンチ-HWコーティング（TiCNコーティング+WPC®処理）- 1.6425262    1.00～1.59 62.61
 2425262    1.00～1.99 83
（Dm5）2.5425262    1.00～2.49 3.52
[ M ]SKD11相当HW-STA34252627282（92） 1.00～2.99 105
（D3～25）HW-TPA44252627282（92） 1.00～3.99 7
 HW-ATA54252627282（92） 2.00～4.99 83
  64252627282（92） 2.00～5.99 9
[ M ]SKH51相当HW-HSTA8（42）52627282（92） 3.00～7.99 15115
 HW-HTPA10（42）52627282（92）（102）3.00～9.99 13
 HW-HATA13（42）52627282（92）（102）6.00～12.99 168
  16（42）52627282（92）（102）10.00～15.99 2119
[ M ]粉末 ハイス鋼HW-PSTA20（42）52627282（92）（102）13.00～19.99 23
 HW-PTPA25（42）52627282（92）（102）18.00～24.99 28
 HW-PATAパイロットパンチ-HWコーティング（TiCNコーティング+WPC®処理）- 1.6425262    1.00～1.59 82.61
  2425262    1.00～1.99（10）103
  2.5425262    1.00～2.49 133.52
  3 52627282（92） 1.00～2.99（15）155
  4 52627282（92） 1.00～3.99 7
  5 52627282（92） 2.00～4.99（20）83
（D +0.005/0）6 52627282（92） 2.50～5.99 9
[ M ]SKH51相当AHW-HSTA8 52627282（92） 3.00～7.992521115
 AHW-HTPA10 52627282（92）（102）3.00～9.99 13
 AHW-HATA13 52627282（92）（102）6.00～12.9930168
  16  627282（92）（102）10.00～15.99 2719
[ M ]粉末 ハイス鋼AHW-PSTA20  627282（92）（102）13.00～19.99 23
 AHW-PTPA25  627282（92）（102）18.00～24.99 28
 AHW-PATAパイロットパンチ-HWコーティング（TiCNコーティング+WPC®処理）- 3 52627282（92） 1.20～2.99 2152
  4 52627282（92） 1.20～3.99 7
  5  627282（92） 2.00～4.99 2783
  6  627282（92） 2.50～5.99 9
  8  627282（92） 3.00～7.99 32115
  10  627282（92）（102）3.00～9.99 13
  13  627282（92）（102）6.00～12.99 168
  16   7282（92）（102）10.00～15.99 4219
  20   7282（92）（102）13.00～19.99 23
  25   7282（92）（102）18.00～24.99 28
[ ! ]L（42）→全長L（42）の場合、先端長さBは一律10mmになります。
[ ! ]L（92）（102）→L92,102は先端Rタイプ・先端テーパタイプのみ適用します。
[ ! ]P＞D-0.03→ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
[ NG ]A（10）→P≧6.0の場合、A10選択不可
[ NG ]A（15）→P≧15.0の場合、A15選択不可
[ NG ]A（20）→P≧20.0の場合、A20選択不可

注文例

型式－L－P－A－(R0)
HW－HSTAS 6－72－P5.02  －R0
[ ! ]A：先端鋭角タイプのみ適用



[ ! ]R0：先端テーパタイプ、または先端鋭角タイプに指定可

出荷日

 3 日目出荷
急ストークA

[ ! ]1回のご注文における同一型式での
     ご注文本数は9本まで

追加工

型式－L(LC・LCT・LMT)－P(PC)－A－(R0)－(BC・HC・TC…etc.)
HW－PSTAS　8－LMT76－PC1.50    －HC10.0
追加工記号先端形状
先端Rタイプ先端テーパ・先端鋭角タイプ
先端PC先端径変更
PC≧Pmin≧1.00
2
指定0.01mm単位
(PKC併用の場合0.001mm
単位指定可)
 
P(PC)Bmax.
1.000～1.999
2.000～3.999
4.000～5.999
6.000～		20
35
45
50

 		先端径変更
PC≧Pmin≧1.00
2
指定0.01mm単位
(PKC併用の場合0.001mm
単位指定可)
[ ! ]Ymax＝YCmax
P(PC)Bmax.
1.000～1.199
1.200～1.999
2.000～2.999
3.000～3.999
4.000～5.999
6.000～		15
20
30
35
45
50
BC先端長変更
2≦BC≦Bmax.           指定0.1mm単位
[ ! ]全長Lは先端長さBC＋25mm以上必要です。
[ ! ]PC追加工の記載内の表にご注意ください
RLC先端Rをフラットに
カットします。
2≦RLC＜Y＜8
Y＝
指定0.1mm単位		―
YC―先端テーパ長さ変更
・P＜2.0
　1≦YC≦P×2.83－0.3
・P≧2.0
　1≦YC≦P×1.86－0.3≦18
L(LC)＋YC≦Lmax＋8
指定0.1mm単位
[ NG ]先端鋭角タイプ適用不可
GC―先端角度変更
[ ! ]Y(YC)≦P/2tan GC－0.3≦18
[ NG ]先端鋭角タイプ適用不可
三角関数の真数表 >>こちら
PKC先 端 径
公差変更		 P ＋0.010   ⇒ ＋0.0050 
(P寸法0.001mm単位指定可)
[ NG ]D＞13適用不可
追加工記号先端形状
先端Rタイプ先端テーパ・先端鋭角タイプ
全長LC全長変更
25＋B(BC)≦LC＜L 　　指定0.1mm単位
[ ! ]全長－先端長さが25mm以下の場合、
     先端長さは全長－25mmになります。
LKC―全長公差変更
L ＋0.30 ⇒ ＋0.050
LCTツバ厚公差・全長変更を1つのコードで加工します。
指定範囲、指定単位、注意事項([ ! ])はLCと同様
TKC
ツバ厚公差変更
T＋0.30 ⇒ ＋0.020  		  ＋  LC
全長変更

(TC併用の場合、T寸法0.01mm単位指定可)
LMTツバ厚公差・全長変更を1つのコードで加工します。
指定範囲、指定単位、注意事項([ ! ])はLCと同様
TKM
ツバ厚公差変更
T＋0.30 ⇒ 0  -0.02  		  ＋  LC
全長変更

(TC併用の場合、T寸法0.01mm単位指定可)
ツバ部KCツバ部廻り止め一面加工
WKC廻り止め平行加工(2面)
RCリテーナ面に対してツバ部を
－0.04～0に加工
[ NG ]D ＋0.0050     タイプ適用不可
HCツバ径変更
D≦HC＜H
指定0.1mm単位
TCツバ厚変更
2≦TC＜5　指定0.1mm単位
(LCT、LMT、TKC、TKM併用の場合0.01mm単位指定可)
[ ! ]全長Lは(5－TC)分短くなります。
     LC併用の場合、全長はLCと同寸法です。
TKCツバ厚公差
変　　　更		T ＋0.30 ⇒ ＋0.020
(TC併用の場合、T寸法0.01mm単位指定可)
TKMツバ厚公差
変　　　更		T ＋0.30 ⇒  0-0.02
(TC併用の場合、T寸法0.01mm単位指定可)
シャンク部
NDC導 入 部
無　　し		ℓ≧3 ⇒ℓ＝0

>> P.1771

関連情報

■先端R形状外観
    先端R形状の外観はP寸法により変わります。
パイロットパンチ－TiCNコーティング－

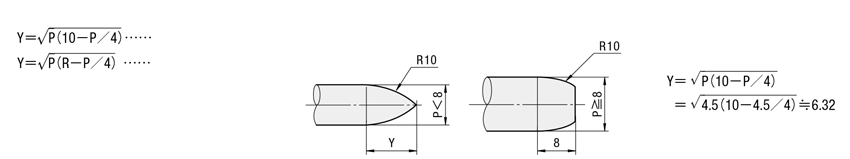

■パイロットパンチR部長さ（Y）の求め方（参考値）
R10のときR10以外のとき●P＜8の場合●P≧8の場合、
Yはすべて8mm例） SPT5－20－P4.5のときの
Yを求めます。パイロットパンチ－TiCNコーティング－

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 154
  8. 次へ
型番
刃先形状
材質
シャンク径D公差
B（先端長さ/刃先長さ）
D（シャンク径）(mm)
L(全長)(mm)
A
LC
LCT
LMT
P
PC
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
