ストリッパガイドピン -着脱太径タイプ-
- 通常価格(税別)
- -
- 税込価格
- -
着脱太径タイプのストリッパガイドピンとなります。材質は軸受鋼です。金型の大型化...
商品情報
商品情報

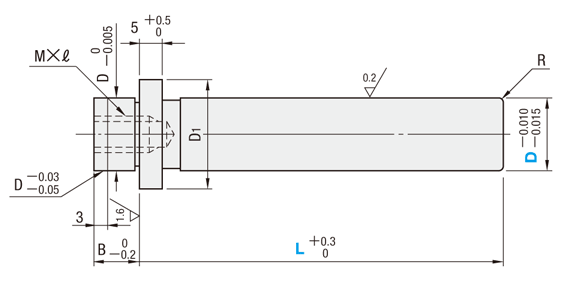

外形図・製品仕様
[ M ]材質 SUJ2
[ H ]硬度 58HRC～
規格表
| M×ℓ Pitch | D1 | R | B | 型式 | L | |||||||||
| Type | D | |||||||||||||
| Ｍ10×22 P1.5 | 35 | 2.5 | 20 | SGPRG | 28 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 |
| Ｍ12×27 P1.75 | 39 | 24 | 32 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | |||
注文例
| 型式 | - | L |
| SGPRG 28 | - | 150 |
出荷日
| 3 | 日目出荷 |

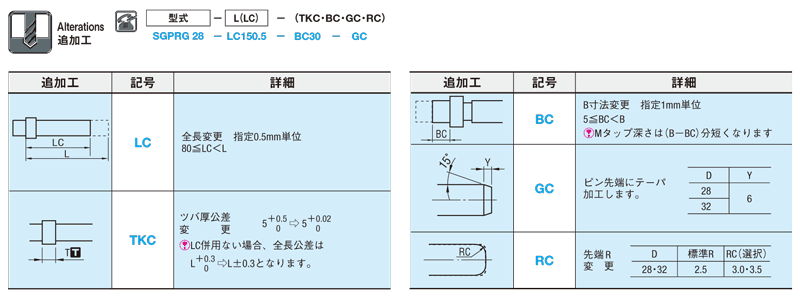

追加工
関連情報

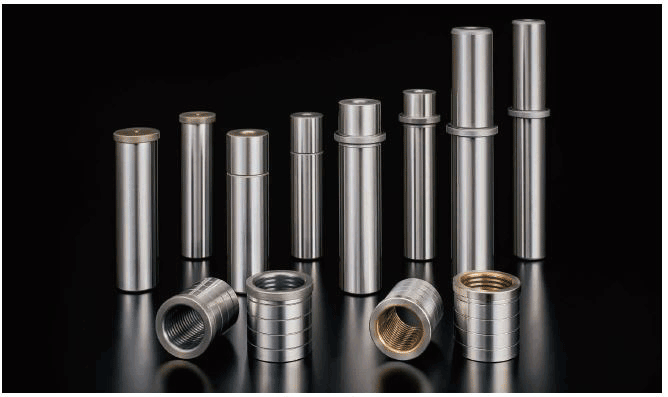

■新規格追加の背景
金型の大型化に伴う剛性確保のためにストリッパガイドピン・ブシュの太径を求める声にお応えして、規格拡大いたしました。
従来品が内径Φ２５までの規格に対し、ご要望の多かったΦ28・Φ32の太径を追加いたしました。
変更箇所 | ストリッパガイドピン | |||
従来品 | 新規格 | |||
対象型式 | SGPH | SGPHG | ||
SGPN | SGPNG | |||
SGPR | SGPRG | |||
SGPWH | SGPWHG | |||
最大径 （D） | φ25 | φ32 | ||
最大全長 （L） | 140 | 180 | ||
最大 （LA/LB） | （SGPWH） 110/90 | （SGPWHG） 160/140 | ||
ツバ厚 （T） | （SGPWH） +0.5/0 | （SGPWHG） +0.1/0 | ||
ツバ厚変更 | （SGPR/SGPWH） 対応不可 | （SGPRG/SGPWHG） 追加工 TKC可 （+0.02/0） | ||
型番リスト
- 表示件数:
28
|
100 ～ 180
|
-
| 1個 | -( -
) | 3日目 | |
28
|
-
|
80 ～ 179.5
| 1個 | -( -
) | 3日目 | |
32
|
110 ～ 180
|
-
| 1個 | -( -
) | 3日目 | |
32
|
-
|
80 ～ 179.5
| 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
着脱太径タイプのストリッパガイドピンとなります。材質は軸受鋼です。金型の大型化に伴う剛性確保のためSGPRの太径タイプが新商品として登場しました！【特長】・D寸拡大…φ28・32追加・最大長拡大・ツバ厚公差良化（+0.1/0)・TKC追加工の付与可能
■プレス金型用標準部品の新商品紹介はこちら。
あと3項目で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
