ストリッパガイドブシュ -無給油・FC250・ロックタイト接着・ヘッド付太径タイプ-
-
- 種類：
- ブシュ
-
- 公差レンジ：
- 5μm
-
- ブシュタイプ：
- プレーン用(無給油)
-
- ブシュ取付方法：
- ロックタイト接着
-
- 材質：
- FC250
-
- 追加工：
- 有り
(i)ご注意
- 内径部は洗浄しないでください。埋没されたモリブデンが膨張する可能性があります。
- ストリッパガイドブシュは常温環境（40℃以下）にてご利用ください。
- ストリッパガイドブシュの取付方法はプレス金型用標準部品2017カタログP.1069をご覧ください。
商品情報

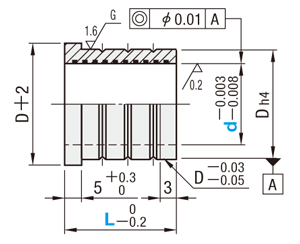

外形図・製品仕様
MOS2(埋設）
規格表
| Dh4 | 型式 | L | |||||
|---|---|---|---|---|---|---|---|
| Type | d | ||||||
| 38 | 0 -0.007 | SGHZG | 28 | 35 | 40 | 45 | 50 |
| 42 | 0 -0.008 | 32 | 35 | 40 | 45 | 50 | |
注文例
| 型式 | − | L |
| SGHZG28 | − | 50 |
出荷日
追加工
関連情報
■新規格追加の背景
金型の大型化に伴う剛性確保のためにストリッパガイドピン・ブシュの太径を求める声にお応えして、規格拡大いたしました。
従来品が内径Φ２５までの規格に対し、ご要望の多かったΦ28・Φ32の太径を追加いたしました。
| 変更箇所 | ストリッパガイドピン | |||
| 従来品 | 新規格 | |||
| 対象型式 | SGHZ | SGHZG | ||
| SGFZ | SGFZG | |||
| 最大内径 （d） | ∅25 | ∅32 | ||
| 最大全長 （L） | 35 | 50 | ||
| ツバ厚 （T） | 3 | 5 | ||
| ロックタイト用 溝 | 追加工 DLC | 標準規格 | ||
型番リスト
- 表示件数:
| 型番 |
d(ブシュ内径)(mm) |
L(全長)(mm) |
LC(L寸法変更)(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
28
|
35 ～ 50
|
-
| 1個 | -( -
) | 2日目 | |
28
|
-
|
25 ～ 49.9
| 1個 | -( -
) | 2日目 | |
32
|
35 ～ 50
|
-
| 1個 | -( -
) | 2日目 | |
32
|
-
|
28 ～ 50
| 1個 | -( -
) | 2日目 |
Loading...
詳細情報
基本情報
無給油・FC250・ロックタイト接着・ヘッド付太径タイプのストリッパガイドブシュです。金型の大型化に伴う剛性確保のためSGHZの太径タイプが新商品として登場しました！【特長】・D寸拡大…φ28・32追加・全長拡大…35~50mm追加・DLC追加工標準規格化…ロックタイト用溝が追加工無しで付いています
■プレス金型用標準部品の新商品紹介はこちら。
(i)ご注意
- 内径部は洗浄しないでください。埋没されたモリブデンが膨張する可能性があります。
- ストリッパガイドブシュは常温環境（40℃以下）にてご利用ください。
- ストリッパガイドブシュの取付方法はプレス金型用標準部品2017カタログP.1069をご覧ください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
