位置決めノック穴付ジェクタパンチ -α処理®-

位置決めノック穴付ジェクタパンチ -α処理®-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

新表面処理が登場！「コーティング無しでパンチを強化したい」「パンチの潤滑性を高...

詳細情報を確認する

型番

未確定1,090件の候補があります。

Loading...

商品情報

外形図・製品仕様

位置決めノック穴付ジェクタパンチ　-α処理-

WPC®処理よりも刃先先端エッジ部への影響を抑えられるのが特長です。
ジェクタ穴詳細は、ジェクタパンチブランクP.350
ジェクタピン詳細は、ジェクタピンセットP.355
ジェクタピンの飛び出し量の求め方（参考値）P.354

位置決めノック穴付ジェクタパンチ　-α処理-


位置決めノック穴付ジェクタパンチ　-α処理-

P.350



位置決めノック穴付ジェクタパンチ　-α処理-
シャンク径
D公差		 材質 母材硬度 表面硬度
（α処理）		型式
Type刃先形状B
刃先長さ		ノック穴付
m5SKD11相当60～63HRC1100～1200HVP-SJ

-バネ強化タイプ-
P-SJV

位置決めノック穴付ジェクタパンチ -α処理-

位置決めノック穴付ジェクタパンチ -α処理-

-C

規格表

型式L指定0.01mm単位BH

位置決めノック穴付ジェクタパンチ -α処理-

位置決めノック穴付ジェクタパンチ -α処理-

位置決めノック穴付ジェクタパンチ -α処理- 位置決めノック穴付ジェクタパンチ -α処理-

Type刃先形状刃先長さノック穴付Dmin.Pmax.P・Kmax.P・WminR
P-SJ

バネ強化タイプ
（D10～32）
P-SJV

位置決めノック穴付ジェクタパンチ -α処理-

位置決めノック穴付ジェクタパンチ -α処理-

-C10607080901001101203.00～9.999.973.00

位置決めノック穴付ジェクタパンチ -α処理-

1313
13607080901001101206.00～12.9912.976.0016
16（60）70809010011012010.00～15.9915.976.001919
20（60）70809010011012013.00～19.9919.976.0023
25（60）70809010011012018.00～24.9924.976.0028
32（60）70809010011012020.00～31.9931.977.0035
（38）（60）70809010011012028.00～37.9937.978.0041
（45）（60）70809010011012035.00～44.9944.979.0048

位置決めノック穴付ジェクタパンチ -α処理-

10 7080901001101203.00～9.999.973.001913
13 7080901001101206.00～12.9912.976.0016
16 70809010011012010.00～15.9915.976.002519
20 70809010011012013.00～19.9919.976.0023
25 70809010011012018.00～24.9924.976.0028
32 70809010011012020.00～31.9931.977.0035
（38） 70809010011012028.00～37.9937.978.0041
（45） 70809010011012035.00～44.9944.979.0048

位置決めノック穴付ジェクタパンチ -α処理-

10  80901001101203.00～9.999.976.003013
13  80901001101206.00～12.9912.976.0016
16    10011012010.00～15.99--4019
20    10011012013.00～19.9923
25    10011012018.00～24.9928
32    10011012020.00～31.9935

P-SJVのばね定数は、P-SJの2倍です。
：P＞D-0.03 l=0 刃先形状でP＞D-0.03の場合、D-0.01/-0.03（導入部）はつきません。
：P・K＞D-0.05 l=0 刃先形状でP・K＞D-0.05の場合、D-0.01/-0.03（導入部）はつきません。
D（38）（45）はP-SJのみの規格です。バネ強化タイプはD10～32のみになります。
L（60）B=13 全長が（60）の場合、刃先長さは一律13mmになります。

注文例


 型式-L-P-W-R（位置決めノック穴付パンチ -α処理- ）
P-SJDS-C38-100-P30.00-W18.00


出荷日


・φD10～32
 5 日目出荷
・φD10～32
・φD38・45
 6 日目出荷

[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。

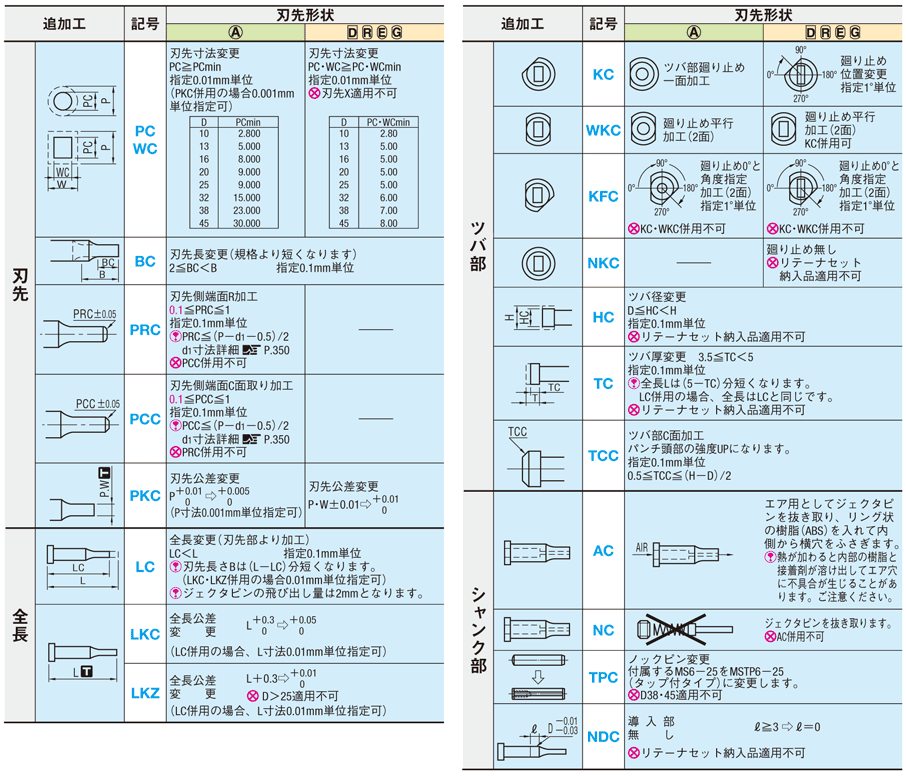

追加工


 型式-L（LC）-P（PC）-W（WC）-R（位置決めノック穴付ジェクタパンチ -α処理- ）-（BC・HC・TC…etc.）
 P-SJAS-C25-LC95-P18.05    -PKC

位置決めノック穴付ジェクタパンチ　-α処理-

追加工表中のPRC・PCC追加工の制限に関わるd1寸法はこちら。P.350
パンチをリテ-ナにセットして納入する場合の注文方法はこちら。パンチ・リテ-ナセット納入
