テーパヘッドパンチ -α処理®-
商品情報
外形図・製品仕様
WPC®処理よりも刃先先端エッジ部の微小Rを抑えられるのが特長です。
| シャンク径 D公差 | 材質 | 母材硬度 | テーパリング | 表面硬度 （α処理） | 型式 | |||
|---|---|---|---|---|---|---|---|---|
| 材質 | 母材硬度 | Type | 刃先形状 | B 刃先長さ | ||||
| m5 | SKH51相当 | 61～64HRC | NAK80 | 37～43HRC | 1100～1200HV | P-TSSH |
|
|
| 粉末ハイス鋼 | 64～67HRC | P-TSPH | ||||||
規格表
| 型式 | L | 指定0.01mm単位 | B | H | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 刃先形状 | 刃先長さ | D | min. | P | max. | |||||||
| P-TSSH P-TSPH |
|
| 8 | 60 | 70 | 80 | 90 | 100 | 3.00 | ～ | 7.99 | 13 | 13 |
| 10 | 3.00 | ～ | 9.99 | 15 | |||||||||
| 13 | 6.00 | ～ | 12.99 | 18 | |||||||||
| 16 | 10.00 | ～ | 15.99 | 19 | 21 | ||||||||
| 20 | 13.00 | ～ | 19.99 | 25 | |||||||||
| 25 | 18.00 | ～ | 24.99 | 30 | |||||||||
| 8 | 3.00 | ～ | 7.99 | 19 | 13 | |||||||
| 10 | 3.00 | ～ | 9.99 | 15 | |||||||||
| 13 | 6.00 | ～ | 12.99 | 18 | |||||||||
| 16 | 10.00 | ～ | 15.99 | 25 | 21 | ||||||||
| 20 | 13.00 | ～ | 19.99 | 25 | |||||||||
| 25 | 18.00 | ～ | 24.99 | 30 | |||||||||
P＞D-0.03 ℓ=0 P＞D-0.03の場合、D-0.01/-0.03（導入部）はつきません。
注文例
| 型式 | - | L | - | P | ||
| P-TSSHAS20 | - | 80 | - | P15.00 | ||
出荷日
| 5 | 日目出荷 |
[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。

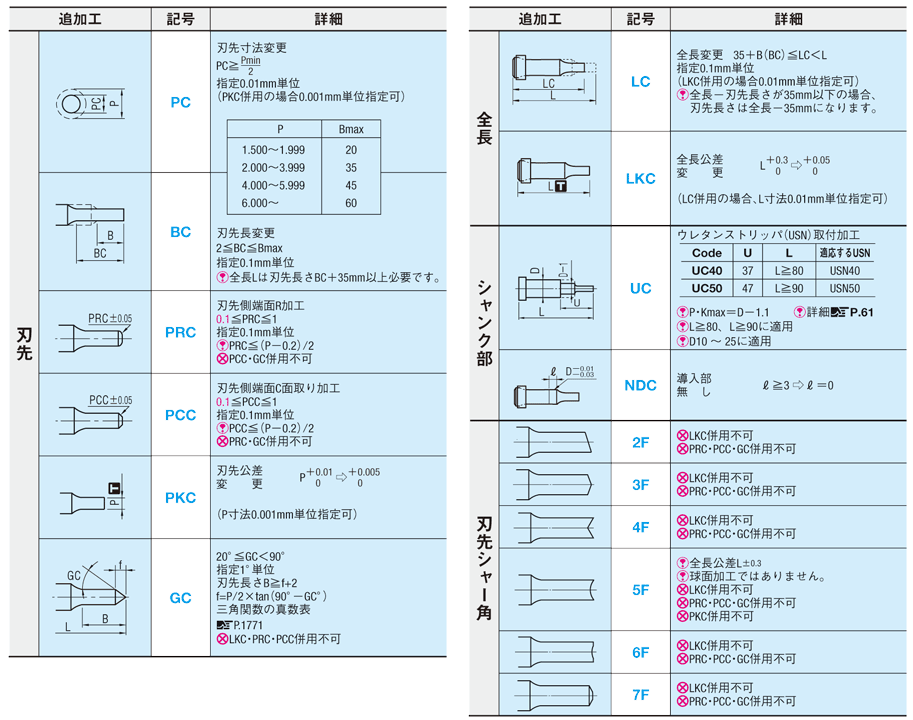

追加工
| 型式 | - | L（LC） | - | P（PC） | - | （BC・SC…etc.） | ||
| P-TSSHAS20 | - | LC82 | - | PC12.00 | - | BC13 | ||
GC追加工欄に記載の三角関数の真数表はこちら。P.1771
UC追加工の詳細はこちら。P.61
刃先シャー角追加工の詳細はこちら。P.62
関連情報
型番リスト
| 型番 |
材質 |
B（刃先長さ） |
D（シャンク径）(mm) |
L(全長) |
LC(全長変更)(mm) |
P(刃先寸法) |
PC(刃先寸法変更)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
