テーパヘッドジェクタパンチ -α処理®-

テーパヘッドジェクタパンチ -α処理®-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

新表面処理が登場！「コーティング無しでパンチを強化したい」「パンチの潤滑性を高...

詳細情報を確認する

型番

未確定16件の候補があります。

Loading...

商品情報

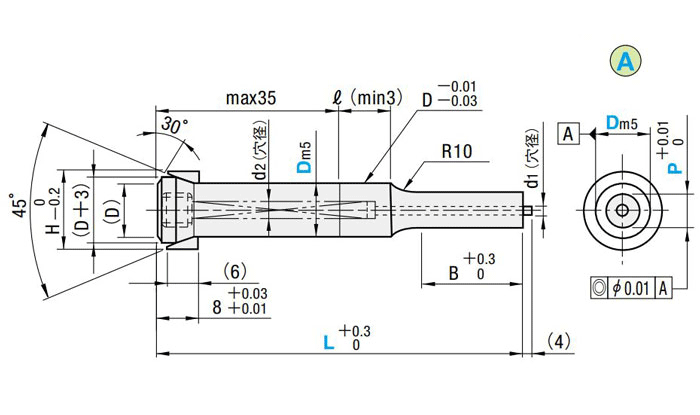

外形図・製品仕様

刃先形状テーパヘッドパンチ　-α処理- [ ! ]（4）・（6）・（D）・（D＋3）は参考値となります。
[ ! ]WPC®処理よりも刃先先端エッジ部の微小Rを抑えられるのが特長です。
シャンク径
D[ T ]公差		 [ M ]材質 [ H ]母材硬度テーパリング [ H ]表面硬度
（α処理）		型式
[ M ]材質 [ H ]母材硬度Type刃先形状B
刃先長さ
m5SKH51相当61～64HRCNAK8037～43HRC1100～1200HVP-TSSJ

テーパヘッドパンチ -α処理-

テーパヘッドパンチ -α処理-

粉末ハイス鋼64～67HRCP-TSPJ

規格表

型式指定0.1mm単位指定0.01mm単位BHd1d2
Type刃先形状刃先長さDLmin.Pmax.
P-TSSJ
P-TSPJ

テーパヘッドパンチ -α処理-

テーパヘッドパンチ -α処理-

850.0～80.04.00～7.9913131.53.4
1055.0～90.05.00～9.99151.84.4
1365.0～100.06.00～12.99182.8
1610.00～15.991921

テーパヘッドパンチ -α処理-

860.0～80.04.00～7.9919131.53.4
1060.0～90.05.00～9.99151.84.4
1370.0～100.06.00～12.99182.8
1610.00～15.992521

[ ! ]ジェクタ穴は厚板打抜き用ジェクタパンチブランクに準じます。
[ ! ]P＞D-0.03→ℓ=0 P＞D-0.03の場合、D-0.01/-0.03（導入部）はつきません。

注文例

型式-L-P
P-TSSJAS10-82-P8.30

出荷日

 5 日目出荷

[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。

追加工

型式-L-P-（BC・SC…etc.）
P-TSSJAL10-82-P8.60-PRC0.3

追加工記号詳細
刃先
BC刃先長変更（規格より短くなります）
2≦BC≦B
指定0.1mm単位
PRC刃先側端面R加工
0.1≦PRC≦1　
指定0.1mm単位
[ ! ]PRC≦(P－d1－0.5)/2
[ NG ]PCC併用不可
PCC刃先側端面C面取り加工
0.1≦PCC≦1　
指定0.1mm単位
[ ! ]PCC≦(P－d1－0.5)/2
[ NG ]PRC併用不可
PKC刃先公差変更
P ＋0.010 ⇒ ＋0.0050 
(P寸法0.001mm単位指定可)
追加工記号詳細
全長
LKC全長公差変更
L ＋0.30 ⇒ ＋0.050
シャンク部NCジェクタピンを
抜き取ります。
NDC導入部
無　 し		ℓ≧3⇒ℓ＝0

関連情報

■ 特長
● テーパヘッドパンチはツバ部をテーパ形状にして応力集中を緩和し、
従来の厚板打抜き用パンチよりもツバ部の強度を高めたパンチです。
● 引張強さ980MPa（100kgf/mm2）級以上の高張力鋼板や、
バネ鋼、焼入れ鋼の打抜きのような、パンチに高い荷重がかかる用途向けに開発した商品です。
● テーパヘッドパンチは付属のテーパリングとセットで使用することにより、
パンチプレートへのテーパ穴加工やプレートとパンチツバ厚の合せ加工等は不要となります。
● テーパヘッドパンチのツバ部は厚板打抜き用パンチと互換性を持たせていますので、
リテーナは厚板打抜きパンチ用のリテーナをご使用いただけます。
● テーパヘッドパンチ概要 >>こちら

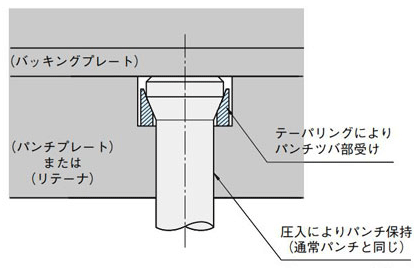

使用例
テーパヘッドパンチ　-α処理-
■ 注意
● テーパヘッドパンチはパンチとテーパリングの現物合わせ加工により、ツバ厚公差8＋0.03+ 0.01 を出しています。
パンチとテーパリングは同じ識別マークのものを組み合わせて使用してください。
識別マークが異なるパンチとテーパリングを組み合わせる場合には、ツバ厚がカタログ記載の公差から外れる可能性があります。
● パンチ交換の際は、パンチとテーパリングをセットで交換してください。（パンチ、テーパリングの単体販売はしておりません。）

型番リスト

表示件数:
  1. 1
型番
材質
B（刃先長さ）
D（シャンク径）(mm)
L(全長)
P(刃先寸法)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
粉末ハイス鋼
L
8
60 ～ 80
4 ～ 7.99
10

1個

-( - )

5日目

粉末ハイス鋼
L
10
60 ～ 90
5 ～ 9.99
10

1個

-( - )

5日目

粉末ハイス鋼
L
13
70 ～ 100
6 ～ 12.99
10

1個

-( - )

5日目

粉末ハイス鋼
L
16
70 ～ 100
10 ～ 15.99
10

1個

-( - )

5日目

粉末ハイス鋼
S
8
50 ～ 80
4 ～ 7.99
10

1個

-( - )

5日目

粉末ハイス鋼
S
10
55 ～ 90
5 ～ 9.99
10

1個

-( - )

5日目

粉末ハイス鋼
S
13
65 ～ 100
6 ～ 12.99
10

1個

-( - )

5日目

粉末ハイス鋼
S
16
65 ～ 100
10 ～ 15.99
10

1個

-( - )

5日目

SKH51相当
L
8
60 ～ 80
4 ～ 7.99
10

1個

-( - )

5日目

SKH51相当
L
10
60 ～ 90
5 ～ 9.99
10

1個

-( - )

5日目

SKH51相当
L
13
70 ～ 100
6 ～ 12.99
10

1個

-( - )

5日目

SKH51相当
L
16
70 ～ 100
10 ～ 15.99
10

1個

-( - )

5日目

SKH51相当
S
8
50 ～ 80
4 ～ 7.99
10

1個

-( - )

5日目

SKH51相当
S
10
55 ～ 90
5 ～ 9.99
10

1個

-( - )

5日目

SKH51相当
S
13
65 ～ 100
6 ～ 12.99
10

1個

-( - )

5日目

SKH51相当
S
16
65 ～ 100
10 ～ 15.99
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

新表面処理が登場！

「コーティング無しでパンチを強化したい」「パンチの潤滑性を高めたい」
などのお悩みを、新表面処理技術「α処理®」が解決します。

【α処理®の特長】
・処理表面のナノ結晶化により靭性を損なわない硬度向上を実現！
・従来の表面処理と比較して、現寸法・刃先形状・エッジ部の変化を最小限に抑えて強化可能！
・処理表面にマイクロテクスチャを形成させることで摩擦係数が下がり摺動性と油保持力を向上！
（詳細は「α処理®（新表面処理技術）　ボタンダイ＆パンチへの適用」をご参照ください。）
■プレス金型用標準部品の新商品紹介はこちら。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
