全長指定・B寸キープタイプジェクタパンチ -α処理®-

全長指定・B寸キープタイプジェクタパンチ -α処理®-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

新表面処理が登場！「コーティング無しでパンチを強化したい」「パンチの潤滑性を高...

詳細情報を確認する

  • 厚板打ち抜き用有無：
    無
  • 先端形状：
    1段
  • 表面処理：
    α処理
  • シャンク(取付部)形状：
    標準
  • T（ツバ厚/板厚）(mm)：
    5

型番

未確定1,006件の候補があります。

Loading...

商品情報

外形図・製品仕様

全長指定・B寸キープタイプジェクタパンチ　-α処理-

[ ! ]WPC®処理よりも刃先先端エッジ部への影響を抑えられるのが特長です。
[ ! ]ジェクタ穴詳細は、ジェクタパンチブランク>>P.350
[ ! ]ジェクタピン詳細は、ジェクタピンセット>>P.355
[ ! ]ジェクタピンの飛び出し量は約2mmとなります。
※全長Lが変化しても刃先長さBは一定となるジェクタパンチです。


刃先形状刃先形状刃先形状刃先形状刃先形状全長指定・B寸キープタイプジェクタパンチ　-α処理- [ ! ]P≧W
[ ! ]K=[ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W

シャンク径
D[ T ]公差		[ M ]材質[ H ]母材硬度D寸法[ H ]表面硬度
（α処理）		型式
Type刃先形状B
刃先長さ
m5SKH51相当61～64HRC5～61100～1200HVP-LFSJ
P-LFSJV

全長指定・B寸キープタイプジェクタパンチ -α処理-

全長指定・B寸キープタイプジェクタパンチ -α処理-

刃先長さ（B）
L＞S
SKD11相当60～63HRC8～25
+0.005/0SKH51相当61～64HRC5～6AP-LFSJ
AP-LFSJV
SKD11相当60～63HRC8～25

規格表

型式L指定0.01mm単位BH

全長指定・B寸キープタイプジェクタパンチ -α処理-

全長指定・B寸キープタイプジェクタパンチ -α処理-

全長指定・B寸キープタイプジェクタパンチ -α処理- 全長指定・B寸キープタイプジェクタパンチ -α処理-

Type刃先形状刃先長さD指定0.1mm単位min.Pmax.P・Kmax.P・WminR
（D m5）
P-LFSJ
バネ強化タイプ
（D8～25）
P-LFSJV

（D +0.005/0）
AP-LFSJ
バネ強化タイプ
（D8～25）
AP-LFSJV

全長指定・B寸キープタイプジェクタパンチ -α処理-

全長指定・B寸キープタイプジェクタパンチ -α処理-

（5）40.0～80.02.00～4.994.972.00
0.15〜w未満
2
カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ-  のみ		88
（6）2.00～5.995.972.009
845.0～100.03.00～7.997.973.001311
103.00～9.999.973.0013
136.00～12.9912.976.0016
1650.0～100.010.00～15.9915.976.001919
2013.00～19.9919.976.0023
2518.00～24.9924.976.0028

全長指定・B寸キープタイプジェクタパンチ -α処理-

（5）40.0～80.02.00～4.994.972.00138
（6）2.00～5.995.972.009
850.0～100.03.00～7.997.973.001911
103.00～9.999.973.0013
136.00～12.9912.976.0016
1610.00～15.9915.976.002519
2013.00～19.9919.976.0023
2560.0～100.018.00～24.9924.976.0028

[ ! ]P-LFSJV, AP-LFSJVのばね定数は、P-LFSJ, AP-LFSJの2倍です。
[ ! ]ジェクタ穴はジェクタパンチブランクに準じます。
[ ! ]全長指定・B寸キープタイプジェクタパンチ -α処理-  ：P＞D－0.03→ℓ＝0 刃先形状全長指定・B寸キープタイプジェクタパンチ -α処理- でP＞D－0.03の場合、D－0.01/－0.03（導入部）はつきません。
[ ! ]全長指定・B寸キープタイプジェクタパンチ -α処理- ：P・K＞D－0.05→ℓ＝0 刃先形状全長指定・B寸キープタイプジェクタパンチ -α処理- でP・K＞D－0.05の場合、D－0.01/－0.03（導入部）はつきません。
[ ! ]刃先形状全長指定・B寸キープタイプジェクタパンチ -α処理- で全長－刃先長さが30mm以下の場合、刃先長さは全長－30mmになります。
[ ! ]D（5）（6）はP-LFSJ, AP-LFSJのみの規格です。バネ強化タイプはD8～25のみになります。

注文例

型式-L-P-W-R（全長指定・B寸キープタイプジェクタパンチ -α処理- 全長指定・B寸キープタイプジェクタパンチ -α処理- ）
P-LFSJDS6-60-P3.00-W2.80

出荷日

・
 5 日目出荷
・
 6 日目出荷

[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。

追加工

型式-L-P（PC）-W（WC）-R（全長指定・B寸キープタイプジェクタパンチ -α処理- 全長指定・B寸キープタイプジェクタパンチ -α処理- ）-（BC・HC・TC…etc.）
P-LFSJDS6-58-P3.00-WC2.80  -HC8-KC225
追加工記号刃先形状

刃先PC
WC		刃先寸法変更
PC≧PCmin
指定0.01mm単位
(PKC併用の場合
0.001mm単位指定可)
DPCmin
5
6
8
10
13
16
20
25		1.800
1.800
2.500
2.800
5.000
8.000
9.000
9.000

 		刃先寸法変更
PC・WC≧PC・WCmin
指定0.01mm単位
DPC・WCmin
5
6
8
10
13
16
20
25		1.80
1.80
2.50
2.80
5.00
5.00
5.00
5.00



BC刃先長変更(規格より短くなります)
2≦BC＜B　　指定0.1mm単位
PRC刃先側端面R加工
0.1≦PRC≦1
指定0.1mm単位
[ ! ]PRC≦(P－d1－0.5)/2
      d1寸法  >>こちら
[ NG ]PCC併用不可		—
PCC刃先側端面C面取り加工
0.1≦PCC≦1
指定0.1mm単位
[ ! ]PCC≦(P－d1－0.5)/2
      d1寸法  >>こちら
[ NG ]PRC併用不可		—
PKC刃先公差変更
P ＋0.010  ⇒ ＋0.0050
(P寸法0.001mm単位指定可)		刃先公差変更
P・W±0.01⇒ ＋0.010

全長
LKC全長公差
変　　更		L ＋0.3 0 ⇒ ＋0.050
(L寸法0.01mm単位指定可)
LKZ全長公差
変　　更		L ＋0.3 0 ⇒ ＋0.010
(L寸法0.01mm単位指定可)
追加工記号刃先形状

ツバ部KCツバ部廻り止め
一面加工		廻り止め
位置変更
指定1゜単位
WKC廻り止め平行
加工(2面)		廻り止め平行
加工(2面)
KC併用可
KFC 廻り止め0゜と
角度指定
加工(2面)
指定1°単位		廻り止め0゜と
角度指定
加工(2面)
指定1°単位
[ NG ]KC・WKC併用不可[ NG ]KC・WKC併用不可
NKC—廻り止め無し
[ NG ]リテーナセット納入品
         適用不可
HCツバ径変更
D≦HC＜H　指定0.1mm単位
[ NG ]リテーナセット納入品適用不可
TCツバ厚変更
3.5≦TC＜5　指定0.1mm単位
(TKC・TKM併用の場合0.01mm単位指定可)
[ ! ]全長Lは指定寸法のままです。
[ NG ]リテーナセット納入品適用不可
TKCツバ厚公差
変　　　更		T ＋0.30 ⇒ ＋0.020
(TC併用の場合、T寸法0.01mm単位指定可)
TKMツバ厚公差
変　　　更		T ＋0.30 ⇒  0-0.02
(TC併用の場合、T寸法0.01mm単位指定可)
TCCツバ部C面加工
パンチ頭部の強度UPになります。
指定0.1mm単位
0.5≦TCC≦(H－D)/2
[ ! ]H≦5はTCC 0.5になります。
RCリテーナ面に対してツバ部を－0.04～0に
加工
[ NG ] D ＋0.0050   タイプ適用不可
[ ! ]D10～25に適用
シャンク部SKCシャンク部フラット面加工(1面)

・D5～6 P≦D－1.2　         W≦D－1.2
(加工幅0.5)
・D8～   P≦D－2.2　         W≦D－2.2
(加工幅1)
[ NG ]KC・WKC・KFC併用不可
[ NG ]リテーナセット納入品適用不可
NCジェクタピンを抜き取ります。
NDC導入部
無　し		ℓ≧3⇒ℓ＝0
[ NG ]リテーナセット納入品適用不可

[ ! ]追加工表中のPRC・PCC追加工の制限に関わるd1寸法はこちら。>>P.350
[ ! ]パンチをリテーナにセットして納入する場合の注文方法はこちら。>>パンチ・リテーナセット納入

関連情報

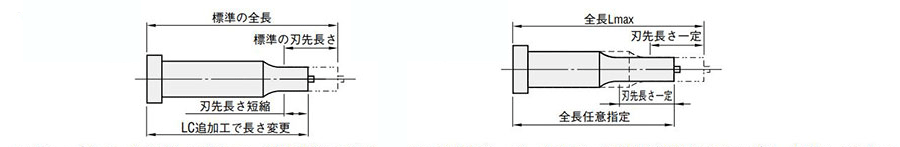

B寸キープタイプ 一般のジェクタパンチ ■特長
・ 一般のジェクタパンチではLC追加工時に刃先長さBが短くなりますが、B寸キープタイプは任意のL寸に対して刃先長さBが一定に保た
   れます。
全長指定・B寸キープタイプジェクタパンチ　-α処理-
・ B寸キープタイプジェクタパンチはシャンク部に横穴を設けていないため、ジェクタピンを外せばそのままエアブロー用パンチとして
