欠円シャンクタップ付パンチ -α処理®-

欠円シャンクタップ付パンチ -α処理®-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

新表面処理が登場！「コーティング無しでパンチを強化したい」「パンチの潤滑性を高...

詳細情報を確認する

  • 厚板打ち抜き用有無：
    無
  • 先端形状：
    1段
  • ジェクタ：
    なし
  • 表面処理：
    α処理
  • シャンク(取付部)形状：
    欠円タップ付
  • シャンク径D公差：
    +0.005/0
  • 仕様：
    タップ標準タイプ

型番

未確定1,304件の候補があります。

Loading...

商品情報

外形図・製品仕様

欠円シャンクタップ付パンチ　-α処理-

[ ! ]WPC®処理よりも刃先先端エッジ部への影響を抑えられるのが特長です。

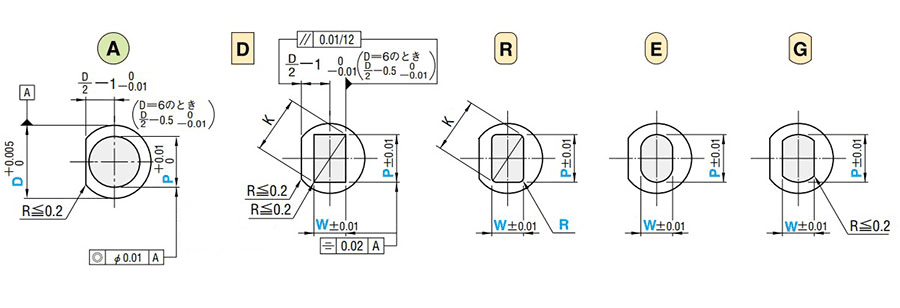

刃先形状刃先形状刃先形状刃先形状刃先形状[ ! ]P≧W
[ ! ]K=[ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W
シャンク径
D[ T ]公差		[ M ]材質[ H ]母材硬度[ H ]表面硬度
（α処理）		型式
Type刃先形状B
刃先長さ
+0.005/0SKD11相当60～63HRC1100～1200HVGP-MP

欠円シャンクタップ付パンチ -α処理-


刃先長さ（B）
X＞L＞S

粉末ハイス鋼64～67HRCGP-MPH

規格表

型式L指定0.01mm単位BM

欠円シャンクタップ付パンチ -α処理-

欠円シャンクタップ付パンチ -α処理-

欠円シャンクタップ付パンチ -α処理- 欠円シャンクタップ付パンチ -α処理-

Type刃先形状刃先長さDmin.Pmax.P・Kmax.W max.P・WminR
GP-MP
GP-MPH

欠円シャンクタップ付パンチ -α処理-

欠円シャンクタップ付パンチ -α処理-

64050607080  2.00～3.805.973.801.50

0.15〜w未満
2
カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ-  のみ



83
8（40）50607080901003.00～5.807.975.802.00134
10（40）50607080901003.00～7.809.977.802.505
13（40）50607080901006.00～10.8012.9710.803.006
16（40）506070809010010.00～13.8015.9713.804.0019
20（40）506070809010013.00～17.8019.9717.805.00
25（40）506070809010018.00～22.8024.9722.806.00

欠円シャンクタップ付パンチ -α処理-

6 50607080  2.00～3.805.973.802.00133
8 50607080901003.00～5.807.975.802.50194
10 50607080901003.00～7.809.977.802.505
13 50607080901006.00～10.8012.9710.803.006
16  6070809010010.00～13.8015.9713.804.0025
20  6070809010013.00～17.8019.9717.805.00
25  6070809010018.00～22.8024.9722.806.00

欠円シャンクタップ付パンチ -α処理-

6  607080  2.00～3.805.974.803.50253
8  607080901003.00～5.807.975.805.00304
10  607080901003.00～7.809.977.805.005
13  607080901006.00～10.8012.9710.805.006
16   70809010010.00～13.80--40
20   70809010013.00～17.80
25   70809010018.00～22.80

[ ! ]L（40）→B＝8 全長が（40）の場合、刃先長さは一律8mmになります。

注文例

型式-L-P-W-R（欠円シャンクタップ付パンチ -α処理- ）
GP-MPHDS13-60-P10.65-W6.55

出荷日

 6 日目出荷
[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。

追加工

型式-L（LC）-P（PC）-W（WC）-R（欠円シャンクタップ付パンチ -α処理- ）-（BC・PKC・LKC…etc.）
GP-MPES8-LC65.5-P7.00-W4.00
追加工記号刃先形状

刃先PC
WC		刃先寸法変更
PC≧Pmin
2
指定0.01mm単位
(PKC併用の場合0.001mm
単位指定可)		刃先寸法変更
PC≧P・Wmin≧0.08
WC2
指定0.01mm単位
[ NG ]刃先X適用不可
P(PC)Bmax
1.000～1.999
2.000～3.999
4.000～5.999
6.000～		20
35
45
60
P(PC)・W(WC)Bmax
0.80～1.49
1.50～1.99
2.00～3.49
3.50～4.99
5.00～    		 8
13
19
25
30
BC刃先長変更
2≦BC≦Bmax
指定0.1mm単位
[ ! ]全長Lは刃先長さBC＋
25mm以上必要です。
[ ! ]PC・WC追加工の記載内
の表にご注意ください 		刃先長変更
2≦BC≦Bmax
指定0.1mm単位
[ ! ]全長Lは刃先長さBC＋
30mm以上必要です。
[ ! ]PC・WC追加工の記載内
の表にご注意ください
PRC刃先側端面R加工
0.1≦PRC≦1
指定0.1mm単位
[ ! ]PRC≦(P－0.2)/2
[ NG ]PCC・GC併用不可		―
PCC刃先側端面C面取り加工
0.1≦PCC≦1
指定0.1mm単位
[ ! ]PCC≦(P－0.2)/2
[ NG ]PRC・GC併用不可		―
追加工記号刃先形状

刃先GC20°≦GC＜90°
指定1°単位
刃先長さB≧f＋2
f＝P/2×tan(90°－GC°)
三角関数の真数表>>こちら
[ NG ]LKC・LKZ・PRC・PCC
併用不可		－
PKC刃先公差変更
P ＋0.010 ⇒ ＋0.0050 
(P寸法0.001mm単位指定可)		刃先公差変更
P・W±0.01⇒＋0.010
 
全長LC全長変更
25＋B(BC)≦LC＜L
指定0.1mm単位
[ ! ]全長－刃先長さが25mm
以下の場合、刃先長さは
全長－25mmになります。		全長変更
30＋B(BC)≦LC＜L
指定0.1mm単位
[ ! ]全長－刃先長さが30mm
以下の場合、刃先長さは
全長－30mmになります。
(LKC・LKZ併用の場合0.01mm単位指定可)
LKC全長公差
変  更		L ＋0.30 ⇒ ＋0.050
(LC併用の場合、L寸法0.01mm単位指定可)
LKZ全長公差
変  更		L ＋0.30 ⇒ ＋0.010
(LC併用の場合、L寸法0.01mm単位指定可)

[ ! ]GC追加工欄に記載の三角関数の真数表はこちら。>>P.1771

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 22
  8. 次へ
型番
刃先形状
材質
B（刃先長さ）
D（シャンク径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
LC(全長変更)(mm)
R(刃先コーナーR)(mm)
W(刃先寸法)(mm)
PC(刃先寸法変更)(mm)
WC(刃先寸法変更)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
丸形
SKD11相当
L
6
2 ～ 3.8
50 ～ 80
-
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
6
-
50 ～ 80
-
-
-
1 ～ 1.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
6
2 ～ 3.8
-
27 ～ 79.9
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
6
-
-
27 ～ 79.9
-
-
1 ～ 1.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
8
3 ～ 5.8
50 ～ 100
-
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
8
-
50 ～ 100
-
-
-
1.5 ～ 2.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
8
3 ～ 5.8
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
8
-
-
27 ～ 99.9
-
-
1.5 ～ 2.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
10
3 ～ 7.8
50 ～ 100
-
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
10
-
50 ～ 100
-
-
-
1.5 ～ 2.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
10
3 ～ 7.8
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
10
-
-
27 ～ 99.9
-
-
1.5 ～ 2.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
13
6 ～ 10.8
50 ～ 100
-
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
13
-
50 ～ 100
-
-
-
3 ～ 5.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
13
6 ～ 10.8
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
13
-
-
27 ～ 99.9
-
-
3 ～ 5.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
16
10 ～ 13.8
60 ～ 100
-
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
16
-
60 ～ 100
-
-
-
5 ～ 9.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
16
10 ～ 13.8
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
16
-
-
27 ～ 99.9
-
-
5 ～ 9.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
20
13 ～ 17.8
60 ～ 100
-
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
20
-
60 ～ 100
-
-
-
6.5 ～ 12.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
20
13 ～ 17.8
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
20
-
-
27 ～ 99.9
-
-
6.5 ～ 12.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
25
18 ～ 22.8
60 ～ 100
-
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
25
-
60 ～ 100
-
-
-
9 ～ 17.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
25
18 ～ 22.8
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
L
25
-
-
27 ～ 99.9
-
-
9 ～ 17.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
6
2 ～ 3.8
40 ～ 80
-
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
6
-
40 ～ 80
-
-
-
1 ～ 1.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
6
2 ～ 3.8
-
27 ～ 79.9
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
6
-
-
27 ～ 79.9
-
-
1 ～ 1.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
8
3 ～ 5.8
40 ～ 100
-
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
8
-
40 ～ 100
-
-
-
1.5 ～ 2.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
8
3 ～ 5.8
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
8
-
-
27 ～ 99.9
-
-
1.5 ～ 2.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
10
3 ～ 7.8
40 ～ 100
-
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
10
-
40 ～ 100
-
-
-
1.5 ～ 2.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
10
3 ～ 7.8
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
10
-
-
27 ～ 99.9
-
-
1.5 ～ 2.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
13
6 ～ 10.8
40 ～ 100
-
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
13
-
40 ～ 100
-
-
-
3 ～ 5.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
13
6 ～ 10.8
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
13
-
-
27 ～ 99.9
-
-
3 ～ 5.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
16
10 ～ 13.8
40 ～ 100
-
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
16
-
40 ～ 100
-
-
-
5 ～ 9.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
16
10 ～ 13.8
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
16
-
-
27 ～ 99.9
-
-
5 ～ 9.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
20
13 ～ 17.8
40 ～ 100
-
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
20
-
40 ～ 100
-
-
-
6.5 ～ 12.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
20
13 ～ 17.8
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
20
-
-
27 ～ 99.9
-
-
6.5 ～ 12.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
25
18 ～ 22.8
40 ～ 100
-
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
25
-
40 ～ 100
-
-
-
9 ～ 17.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
25
18 ～ 22.8
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
S
25
-
-
27 ～ 99.9
-
-
9 ～ 17.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
X
6
2 ～ 3.8
60 ～ 80
-
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
X
6
-
60 ～ 80
-
-
-
1 ～ 1.99
-
10

1個

-( - )

6日目

丸形
SKD11相当
X
6
2 ～ 3.8
-
27 ～ 79.9
-
-
-
-
10

1個

-( - )

6日目

丸形
SKD11相当
X
6
-
-
27 ～ 79.9
-
-
1 ～ 1.99
-
10

1個

-( - )

6日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 22
  8. 次へ

Loading...

詳細情報

基本情報

新表面処理が登場！

「コーティング無しでパンチを強化したい」「パンチの潤滑性を高めたい」
などのお悩みを、新表面処理技術「α処理®」が解決します。

【α処理®の特長】
・処理表面のナノ結晶化により靭性を損なわない硬度向上を実現！
・従来の表面処理と比較して、現寸法・刃先形状・エッジ部の変化を最小限に抑えて強化可能！
・処理表面にマイクロテクスチャを形成させることで摩擦係数が下がり摺動性と油保持力を向上！
（詳細は「α処理®（新表面処理技術）　ボタンダイ＆パンチへの適用」をご参照ください。）
■プレス金型用標準部品の新商品紹介はこちら。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

欠円シャンクタップ付パンチ -α処理®-

欠円シャンクタップ付パンチ -α処理®-

    欠円シャンクタップ付パンチ -HWコーティング（TiCNコーティング＋WPC®処理）-

    欠円シャンクタップ付パンチ -HWコーティング（TiCNコーティング＋WPC®処理）-

      欠円シャンクショルダーパンチ -α処理®-

      欠円シャンクショルダーパンチ -α処理®-

        タップ付2段パンチ -HWコーティング（TiCNコーティング＋WPC®処理）-

        タップ付2段パンチ -HWコーティング（TiCNコーティング＋WPC®処理）-

          タップ付2段パンチ -TiCNコーティング-

          タップ付2段パンチ -TiCNコーティング-

            欠円シャンクショルダーパンチ　-RWコーティング(Al-Cr系コート+WPC®処理)

            欠円シャンクショルダーパンチ　-RWコーティング(Al-Cr系コート+WPC®処理)

              ショルダーパンチ RPコーティング（Al-Cr系コート+α処理（R））

              ショルダーパンチ RPコーティング（Al-Cr系コート+α処理（R））

                ピン大径ジェクタパンチ -α処理®-

                ピン大径ジェクタパンチ -α処理®-

                  ショルダーパンチ－WPC®処理－

                  ショルダーパンチ－WPC®処理－

                    ショルダーパンチ　ディコート処理

                    ショルダーパンチ　ディコート処理

                      ショルダーパンチ－HWコーティング（TiCN＋WPC®処理）－

                      ショルダーパンチ－HWコーティング（TiCN＋WPC®処理）－

                        ショルダーパンチ－NWコーティング(DLC+WPC®処理)－

                        ショルダーパンチ－NWコーティング(DLC+WPC®処理)－

                          ショルダーパンチ

                          ショルダーパンチ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 6日目   3日目   6日目   2日目～   2日目～   お見積り   9日目   5日目～   2日目～   3日目   2日目～   8日目   2日目～   当日出荷可能
                            厚板打ち抜き用有無 無 無 無 無 無 無 無 無 無 無 無 無 無
                            先端形状 1段 1段 1段 2段 2段 1段 1段 1段 1段 1段 1段 1段 1段
                            ジェクタ なし なし なし なし なし なし なし ピン大径タイプ なし なし なし なし なし
                            表面処理 α処理 HWコーティング α処理 HWコーティング TiCN（XCN)コーティング RWコーティング RPコーティング α処理 WPC ディコート HWコーティング DLC+WPC なし
                            シャンク(取付部)形状 欠円タップ付 欠円タップ付 欠円 タップ付 タップ付 欠円 標準 標準 標準 標準 標準 標準 標準

                            欠円シャンクタップ付パンチ -α処理®-のレビュー

                            この商品のレビューはありません レビューを書く

                            パンチカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            プレス金型部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
