厚板打抜き用ジェクタパンチ　-α処理®-

厚板打抜き用ジェクタパンチ　-α処理®-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

新表面処理が登場！「コーティング無しでパンチを強化したい」「パンチの潤滑性を高...

詳細情報を確認する

  • 厚板打ち抜き用有無：
    有
  • 先端形状：
    1段
  • 材質：
    粉末ハイス鋼
  • 表面処理：
    α処理
  • シャンク(取付部)形状：
    標準
  • T（ツバ厚/板厚）(mm)：
    8

(i)ご注意

  • 全長変更追加工（LC）を指定した場合は刃先長さが短くなります。
  • 刃先長さを維持したまま全長を変更したい場合は全長指定・B寸キープタイプジェクタパンチをお試しください。
  • 厚板ジェクタパンチはパンチにカス払いピンを内蔵するため、通常の厚板パンチよりもつば部強度が劣ります。
  • ジェクタパンチを使いたいが、つば破損が問題になる場合はテーパヘッドジェクタパンチもお試しください。

型番

未確定480件の候補があります。

Loading...

商品情報

外形図・製品仕様

厚板打抜き用ジェクタパンチ　-α処理-

WPC®処理よりも刃先先端エッジ部への影響を抑えられるのが特長です。
ジェクタ穴詳細は、ジェクタパンチブランク  P.352
ジェクタピン詳細は、ジェクタピンセット      P.355


厚板打抜き用ジェクタパンチ　-α処理-

シャンク径
D公差		材質母材硬度表面硬度
（α処理）		型式
Type刃先形状B
刃先長さ
m5粉末ハイス鋼64～67HRC1100～1200HVP-APJ

バネ＆ピン
強化タイプ
P-APJV

厚板打抜き用ジェクタパンチ　-α処理-

厚板打抜き用ジェクタパンチ　-α処理-

+0.005/0AP-APJ

バネ＆ピン
強化タイプ
AP-APJV

規格表

型式L指定0.01mm単位BH
Type刃先形状刃先長さDmin.Pmax.P・Kmax.P・WminR
（D m5）
P-APJ
バネ&ピン強化タイプ
P-APJV

（D +0.005/0）
AP-APJ
バネ&ピン強化タイプ
AP-APJV		8（50）60708090100（110）（120）（130）4.00～7.997.974.001313
105.00～9.999.975.0015
136.00～12.9912.976.0018
1610.00～15.9915.976.001921
2013.00～19.9919.976.0025
2518.00～24.9924.976.0030
8 60708090100（110）（120）（130）4.00～7.997.974.001913
105.00～9.999.975.0015
136.00～12.9912.976.0018
16  708090100（110）（120）（130）10.00～15.9915.976.002521
2013.00～19.9919.976.0025
2518.00～24.9924.976.0030

P-APJV，AP-APJVのばね定数は、P-APJ，AP-APJの2倍です。
：P＞D-0.03 ℓ=0   刃先形状でP＞D-0.03の場合、D-0.01/-0.03（導入部）はつきません。
：P・K＞D-0.05 ℓ=0   刃先形状でP・K＞D-0.05の場合、D-0.01/-0.03（導入部）はつきません。
L（50）B=8  全長が（50）の場合、刃先長さは一律8mmになります。
L(110)(120)(130) L110，120，130はバネ＆ピン強化タイプ適用不可



注文例


 型式-L-P-W-R（厚板打抜き用ジェクタパンチ　-α処理-）
 P-APJAS20-80-P15.00


出荷日

・
 5 日目出荷
・
 6 日目出荷

[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。

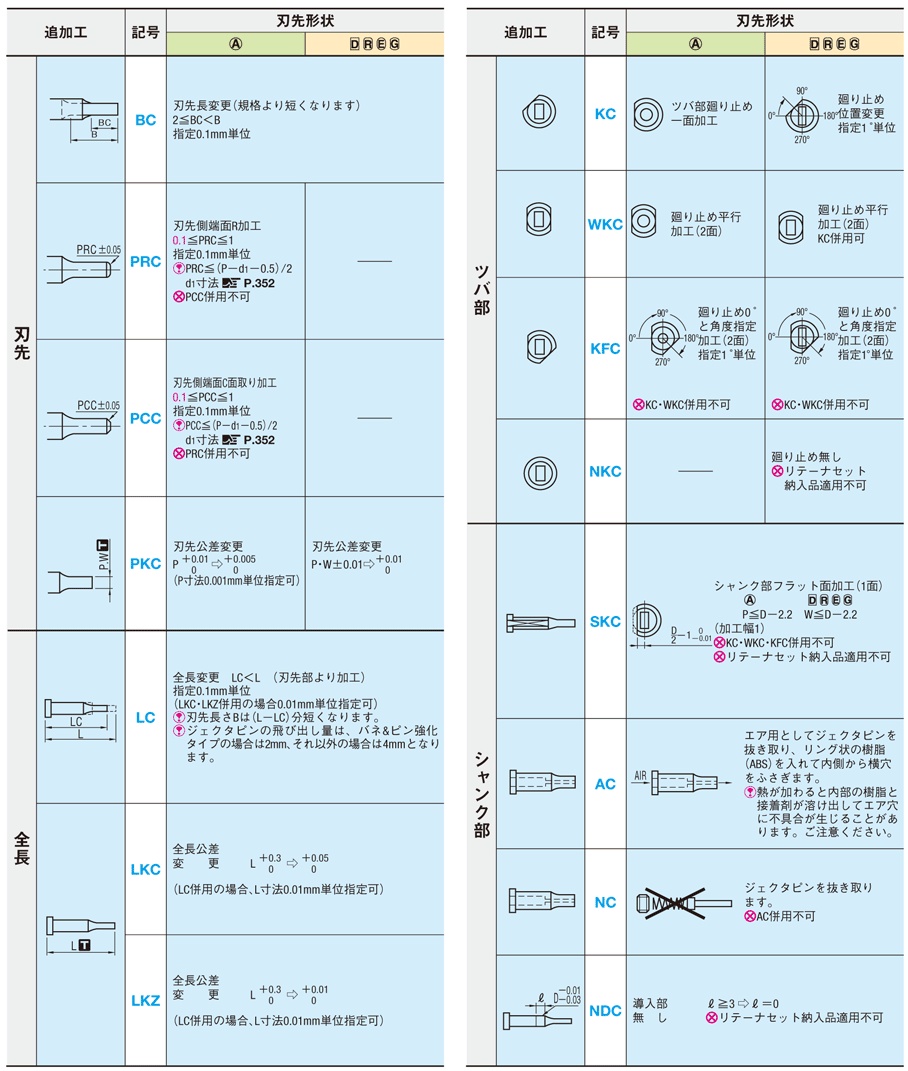

追加工
