全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理®-

全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理®-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

新表面処理が登場！「コーティング無しでパンチを強化したい」「パンチの潤滑性を高...

詳細情報を確認する

  • 厚板打ち抜き用有無：
    有
  • 先端形状：
    1段
  • 材質：
    粉末ハイス鋼
  • 表面処理：
    α処理
  • シャンク(取付部)形状：
    標準
  • T（ツバ厚/板厚）(mm)：
    8

型番

未確定240件の候補があります。

Loading...

商品情報

外形図・製品仕様

全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理-

WPC®処理よりも刃先先端エッジ部への影響を抑えられるのが特長です。
ジェクタ穴詳細は、ジェクタパンチブランク  P.352
ジェクタピン詳細は、ジェクタピンセット      P.355
※全長Lが変化しても刃先長さBは一定となるジェクタパンチです。


全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理-

シャンク径
D公差		材質母材硬度表面硬度
（α処理）		型式
Type刃先形状B
刃先長さ
m5粉末ハイス鋼64～67HRC1100～1200HVP-LFAPJ

バネ＆ピン
強化タイプ
P-LFAPJV

全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理-

全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理-

+0.005/0AP-LFAPJ

バネ＆ピン
強化タイプ
AP-LFAPJV

規格表

型式L指定0.01mm単位BH
Type刃先形状刃先長さD指定0.1mm単位min.Pmax.P・Kmax.P・WminR
（D m5）
P-LFAPJ
バネ強化タイプ
（D8～25）
P-LFAPJV

（D +0.005/0）
AP-LFAPJ
バネ強化タイプ
（D8～25）
AP-LFAPJV		860.0～130.0
バネ&ピン強化タイプ
70.0～100.0		4.00～7.997.974.001313
105.00～9.999.975.0015
136.00～12.9912.976.0018
1670.0～130.0
バネ&ピン強化タイプ
80.0～100.0		10.00～15.9915.976.001921
2013.00～19.9919.976.0025
2518.00～24.9924.976.0030
870.0～130.0
バネ&ピン強化タイプ
70.0～100.0		4.00～7.997.974.001913
105.00～9.999.975.0015
136.00～12.9912.976.0018
1680.0～130.0
バネ&ピン強化タイプ
80.0～100.0		10.00～15.9915.976.002521
2013.00～19.9919.976.0025
2518.00～24.9924.976.0030

P-LFAPJV，AP-LFAPJVのばね定数は、P-LFAPJ，AP-LFAPJの2倍です。
：P＞D-0.03 ℓ=0   刃先形状でP＞D-0.03の場合、D-0.01/-0.03（導入部）はつきません。
：P・K＞D-0.05 ℓ=0   刃先形状でP・K＞D-0.05の場合、D-0.01/-0.03（導入部）はつきません。
刃先形状で全長-刃先長さが30mm以下の場合、刃先長さは全長-30mmになります。
ジェクタ穴は厚板打抜き用ジェクタパンチブランクに準じます。



注文例


 型式-L-P-W-R（全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理-）
 P-LFAPJAS20-80-P15.00


出荷日

・
 5 日目出荷
・
 6 日目出荷

[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。

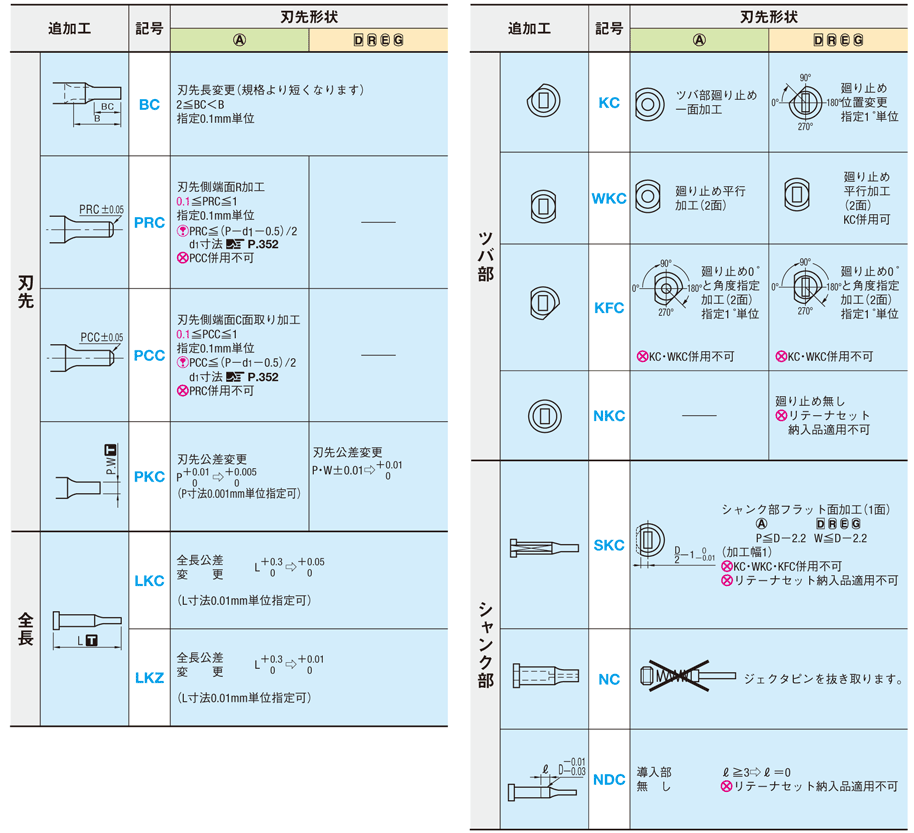

追加工


 型式-L-P-W-R（全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理-）-（BC・KC…etc.）
 P-LFAPJDS20-79-P15.00-W6.00  -KFC225


全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理-

追加工表中のPRC・PCC追加工の制限に関わるd1寸法はこちら。P.350
パンチをリテーナにセットして納入する場合の注文方法はこちら。パンチ・リテーナセット納入

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 次へ
型番
ジェクタ
刃先形状
シャンク径D公差
B（刃先長さ）
D（シャンク径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
R(刃先コーナーR)(mm)
W(刃先寸法)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
標準タイプ
丸形
+0.005/0
L
8
4 ～ 7.99
70 ～ 130
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
+0.005/0
L
10
5 ～ 9.99
70 ～ 130
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
+0.005/0
L
13
6 ～ 12.99
70 ～ 130
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
+0.005/0
L
16
10 ～ 15.99
80 ～ 130
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
+0.005/0
L
20
13 ～ 19.99
80 ～ 130
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
+0.005/0
L
25
18 ～ 24.99
80 ～ 130
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
+0.005/0
S
8
4 ～ 7.99
60 ～ 130
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
+0.005/0
S
10
5 ～ 9.99
60 ～ 130
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
+0.005/0
S
13
6 ～ 12.99
60 ～ 130
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
+0.005/0
S
16
10 ～ 15.99
70 ～ 130
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
+0.005/0
S
20
13 ～ 19.99
70 ～ 130
-
-
10

1個

-( - )

お見積り

標準タイプ
丸形
+0.005/0
S
25
18 ～ 24.99
70 ～ 130
-
-
10

1個

-( - )

お見積り

標準タイプ
長方形
+0.005/0
L
8
4 ～ 7.97
70 ～ 130
-
3 ～ 7.97
10

1個

-( - )

お見積り

標準タイプ
長方形
+0.005/0
L
10
5 ～ 9.97
70 ～ 130
-
3 ～ 9.97
10

1個

-( - )

お見積り

標準タイプ
長方形
+0.005/0
L
13
6 ～ 12.97
70 ～ 130
-
6 ～ 12.97
10

1個

-( - )

お見積り

標準タイプ
長方形
+0.005/0
L
16
6 ～ 15.97
80 ～ 130
-
6 ～ 15.97
10

1個

-( - )

お見積り

標準タイプ
長方形
+0.005/0
L
20
6 ～ 19.97
80 ～ 130
-
6 ～ 19.97
10

1個

-( - )

お見積り

標準タイプ
長方形
+0.005/0
L
25
6 ～ 24.97
80 ～ 130
-
6 ～ 24.97
10

1個

-( - )

お見積り

標準タイプ
長方形
+0.005/0
S
8
4 ～ 7.97
60 ～ 130
-
3 ～ 7.97
10

1個

-( - )

お見積り

標準タイプ
長方形
+0.005/0
S
10
5 ～ 9.97
60 ～ 130
-
3 ～ 9.97
10

1個

-( - )

お見積り

標準タイプ
長方形
+0.005/0
S
13
6 ～ 12.97
60 ～ 130
-
6 ～ 12.97
10

1個

-( - )

お見積り

標準タイプ
長方形
+0.005/0
S
16
6 ～ 15.97
70 ～ 130
-
6 ～ 15.97
10

1個

-( - )

お見積り

標準タイプ
長方形
+0.005/0
S
20
6 ～ 19.97
70 ～ 130
-
6 ～ 19.97
10

1個

-( - )

お見積り

標準タイプ
長方形
+0.005/0
S
25
6 ～ 24.97
70 ～ 130
-
6 ～ 24.97
10

1個

-( - )

お見積り

標準タイプ
楕円形
+0.005/0
L
8
4 ～ 7.97
70 ～ 130
-
3 ～ 7.97
10

1個

-( - )

お見積り

標準タイプ
楕円形
+0.005/0
L
10
5 ～ 9.97
70 ～ 130
-
3 ～ 9.97
10

1個

-( - )

お見積り

標準タイプ
楕円形
+0.005/0
L
13
6 ～ 12.97
70 ～ 130
-
6 ～ 12.97
10

1個

-( - )

お見積り

標準タイプ
楕円形
+0.005/0
L
16
6 ～ 15.97
80 ～ 130
-
6 ～ 15.97
10

1個

-( - )

お見積り

標準タイプ
楕円形
+0.005/0
L
20
6 ～ 19.97
80 ～ 130
-
6 ～ 19.97
10

1個

-( - )

お見積り

標準タイプ
楕円形
+0.005/0
L
25
6 ～ 24.97
80 ～ 130
-
6 ～ 24.97
10

1個

-( - )

お見積り

標準タイプ
楕円形
+0.005/0
S
8
4 ～ 7.97
60 ～ 130
-
3 ～ 7.97
10

1個

-( - )

お見積り

標準タイプ
楕円形
+0.005/0
S
10
5 ～ 9.97
60 ～ 130
-
3 ～ 9.97
10

1個

-( - )

お見積り

標準タイプ
楕円形
+0.005/0
S
13
6 ～ 12.97
60 ～ 130
-
6 ～ 12.97
10

1個

-( - )

お見積り

標準タイプ
楕円形
+0.005/0
S
16
6 ～ 15.97
70 ～ 130
-
6 ～ 15.97
10

1個

-( - )

お見積り

標準タイプ
楕円形
+0.005/0
S
20
6 ～ 19.97
70 ～ 130
-
6 ～ 19.97
10

1個

-( - )

お見積り

標準タイプ
楕円形
+0.005/0
S
25
6 ～ 24.97
70 ～ 130
-
6 ～ 24.97
10

1個

-( - )

お見積り

標準タイプ
両側欠円形
+0.005/0
L
8
4 ～ 7.97
70 ～ 130
-
3 ～ 7.97
10

1個

-( - )

お見積り

標準タイプ
両側欠円形
+0.005/0
L
10
5 ～ 9.97
70 ～ 130
-
3 ～ 9.97
10

1個

-( - )

お見積り

標準タイプ
両側欠円形
+0.005/0
L
13
6 ～ 12.97
70 ～ 130
-
6 ～ 12.97
10

1個

-( - )

お見積り

標準タイプ
両側欠円形
+0.005/0
L
16
6 ～ 15.97
80 ～ 130
-
6 ～ 15.97
10

1個

-( - )

お見積り

標準タイプ
両側欠円形
+0.005/0
L
20
6 ～ 19.97
80 ～ 130
-
6 ～ 19.97
10

1個

-( - )

お見積り

標準タイプ
両側欠円形
+0.005/0
L
25
6 ～ 24.97
80 ～ 130
-
6 ～ 24.97
10

1個

-( - )

お見積り

標準タイプ
両側欠円形
+0.005/0
S
8
4 ～ 7.97
60 ～ 130
-
3 ～ 7.97
10

1個

-( - )

お見積り

標準タイプ
両側欠円形
+0.005/0
S
10
5 ～ 9.97
60 ～ 130
-
3 ～ 9.97
10

1個

-( - )

お見積り

標準タイプ
両側欠円形
+0.005/0
S
13
6 ～ 12.97
60 ～ 130
-
6 ～ 12.97
10

1個

-( - )

お見積り

標準タイプ
両側欠円形
+0.005/0
S
16
6 ～ 15.97
70 ～ 130
-
6 ～ 15.97
10

1個

-( - )

お見積り

標準タイプ
両側欠円形
+0.005/0
S
20
6 ～ 19.97
70 ～ 130
-
6 ～ 19.97
10

1個

-( - )

お見積り

標準タイプ
両側欠円形
+0.005/0
S
25
6 ～ 24.97
70 ～ 130
-
6 ～ 24.97
10

1個

-( - )

お見積り

標準タイプ
角R長方形
+0.005/0
L
8
4 ～ 7.97
70 ～ 130
0.15 ～ 3.98
3 ～ 7.97
10

1個

-( - )

お見積り

標準タイプ
角R長方形
+0.005/0
L
10
5 ～ 9.97
70 ～ 130
0.15 ～ 4.98
3 ～ 9.97
10

1個

-( - )

お見積り

標準タイプ
角R長方形
+0.005/0
L
13
6 ～ 12.97
70 ～ 130
0.15 ～ 6.48
6 ～ 12.97
10

1個

-( - )

お見積り

標準タイプ
角R長方形
+0.005/0
L
16
6 ～ 15.97
80 ～ 130
0.15 ～ 7.98
6 ～ 15.97
10

1個

-( - )

お見積り

標準タイプ
角R長方形
+0.005/0
L
20
6 ～ 19.97
80 ～ 130
0.15 ～ 9.98
6 ～ 19.97
10

1個

-( - )

お見積り

標準タイプ
角R長方形
+0.005/0
L
25
6 ～ 24.97
80 ～ 130
0.15 ～ 12.48
6 ～ 24.97
10

1個

-( - )

お見積り

標準タイプ
角R長方形
+0.005/0
S
8
4 ～ 7.97
60 ～ 130
0.15 ～ 3.98
3 ～ 7.97
10

1個

-( - )

お見積り

標準タイプ
角R長方形
+0.005/0
S
10
5 ～ 9.97
60 ～ 130
0.15 ～ 4.98
3 ～ 9.97
10

1個

-( - )

お見積り

標準タイプ
角R長方形
+0.005/0
S
13
6 ～ 12.97
60 ～ 130
0.15 ～ 6.48
6 ～ 12.97
10

1個

-( - )

お見積り

標準タイプ
角R長方形
+0.005/0
S
16
6 ～ 15.97
70 ～ 130
0.15 ～ 7.98
6 ～ 15.97
10

1個

-( - )

お見積り

標準タイプ
角R長方形
+0.005/0
S
20
6 ～ 19.97
70 ～ 130
0.15 ～ 9.98
6 ～ 19.97
10

1個

-( - )

お見積り

標準タイプ
角R長方形
+0.005/0
S
25
6 ～ 24.97
70 ～ 130
0.15 ～ 12.48
6 ～ 24.97
10

1個

-( - )

お見積り

  1. 1
  2. 2
  3. 3
  4. 4
  5. 次へ

Loading...

詳細情報

基本情報

新表面処理が登場！

「コーティング無しでパンチを強化したい」「パンチの潤滑性を高めたい」
などのお悩みを、新表面処理技術「α処理®」が解決します。

【α処理®の特長】
・処理表面のナノ結晶化により靭性を損なわない硬度向上を実現！
・従来の表面処理と比較して、現寸法・刃先形状・エッジ部の変化を最小限に抑えて強化可能！
・処理表面にマイクロテクスチャを形成させることで摩擦係数が下がり摺動性と油保持力を向上！
（詳細は「α処理®（新表面処理技術）　ボタンダイ＆パンチへの適用」をご参照ください。）

・ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。
（詳細は「厚板打抜き用パンチ・テーパヘッドパンチ」をご参照ください）
・任意の全長（L寸）に対して刃先長さ（B寸）が一定に保たれるジェクタパンチです。シャンク部に横穴を設けていないため、通常の厚板打ち抜き用ジェクタパンチよりもパンチが折損しにくくなります。
■プレス金型用標準部品の新商品紹介はこちら。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理®-

全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理®-

    全長指定・B寸キープ厚板打抜き用ジェクタパンチ

    全長指定・B寸キープ厚板打抜き用ジェクタパンチ

      厚板打抜き用ジェクタパンチ　全長指定・B寸キープ・コーティングTiCN処理

      厚板打抜き用ジェクタパンチ　全長指定・B寸キープ・コーティングTiCN処理

        全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-RWコーティング-

        全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-RWコーティング-

          全長指定・B寸キープ厚板打抜き用ジェクタパンチ RPコーティング（Al-Cr系コート+α処理（R））

          全長指定・B寸キープ厚板打抜き用ジェクタパンチ RPコーティング（Al-Cr系コート+α処理（R））

            厚板打抜き用ジェクタパンチ　-α処理®-

            厚板打抜き用ジェクタパンチ　-α処理®-

              厚板打抜き用ジェクタパンチ

              厚板打抜き用ジェクタパンチ

                厚板打抜き用ジェクタパンチ－WPC®処理－

                厚板打抜き用ジェクタパンチ－WPC®処理－

                  厚板打抜き用ジェクタパンチ RPコーティング（Al-Cr系コーティング+α処理（R））

                  厚板打抜き用ジェクタパンチ RPコーティング（Al-Cr系コーティング+α処理（R））

                    厚板打抜き用ジェクタパンチ　-ディコート処理-

                    厚板打抜き用ジェクタパンチ　-ディコート処理-

                      厚板打抜き用ジェクタパンチ　-TiCNコーティング-

                      厚板打抜き用ジェクタパンチ　-TiCNコーティング-

                        厚板打抜き用パンチ ーツバ厚12mmー　-α処理®-

                        厚板打抜き用パンチ ーツバ厚12mmー　-α処理®-

                          厚板打抜き用ジェクタパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

                          厚板打抜き用ジェクタパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 お見積り   2日目～   当日出荷可能 2日目～   お見積り   9日目   お見積り   2日目～   当日出荷可能 2日目～   9日目   3日目   2日目～   お見積り   2日目～
                            厚板打ち抜き用有無 有 有 有 有 有 有 有 有 有 有 有 有 有
                            先端形状 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段
                            材質 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 SKH51相当 粉末ハイス鋼
                            表面処理 α処理 なし TiCN（XCN)コーティング RWコーティング RPコーティング α処理 なし WPC RPコーティング ディコート TiCN（XCN)コーティング α処理 HWコーティング
                            シャンク(取付部)形状 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準

                            全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理®-のレビュー

                            この商品のレビューはありません レビューを書く

                            厚板打ち抜き用パンチカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            プレス金型部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
