厚板打抜き用パンチ ーツバ厚12mmー　-α処理®-

厚板打抜き用パンチ ーツバ厚12mmー　-α処理®-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

新表面処理が登場！「コーティング無しでパンチを強化したい」「パンチの潤滑性を高...

詳細情報を確認する

  • 厚板打ち抜き用有無：
    有
  • 先端形状：
    1段
  • ジェクタ：
    なし
  • 材質：
    SKH51相当
  • 表面処理：
    α処理
  • シャンク(取付部)形状：
    標準
  • シャンク径D公差：
    m5
  • T（ツバ厚/板厚）(mm)：
    12

型番

未確定360件の候補があります。

Loading...

商品情報

外形図・製品仕様

全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理-

WPC®処理よりも刃先先端エッジ部への影響を抑えられるのが特長です。


全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理-

シャンク径
D公差		材質母材硬度表面硬度
（α処理）		型式
Type刃先形状B
刃先長さ
m5SKH51相当61～64HRC1100～1200HVP-HSAP

全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理-

全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理-

規格表

型式L指定0.01mm単位BH
Type刃先形状刃先長さDmin.Pmax.P・Kmax.P・WminR
P-HSAP10（50）607080901001101201303.00～9.999.972.501318
13（50）607080901001101201306.00～12.9912.973.0021
16（50）6070809010011012013010.00～15.9915.974.001924
20（50）6070809010011012013013.00～19.9919.975.0028
25（50）6070809010011012013018.00～24.9924.976.0033
10 607080901001101201303.00～9.999.972.501918
13 607080901001101201306.00～12.9912.973.0021
16  70809010011012013010.00～15.9915.974.002524
20  70809010011012013013.00～19.9919.975.0028
25  70809010011012013018.00～24.9924.976.0033

：P＞D-0.03 ℓ=0   刃先形状でP＞D-0.03の場合、D-0.01/-0.03（導入部）はつきません。
：P・K＞D-0.05 ℓ=0   刃先形状でP・K＞D-0.05の場合、D-0.01/-0.03（導入部）はつきません。
L(50)B＝8 全長が(50)の場合、刃先長さは一律8mmになります。



注文例


 型式-L-P-W-R（全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理-）
 P-HSAPAS16-90-P13.00


出荷日

•
 5 日目出荷
•
 6 日目出荷

[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。

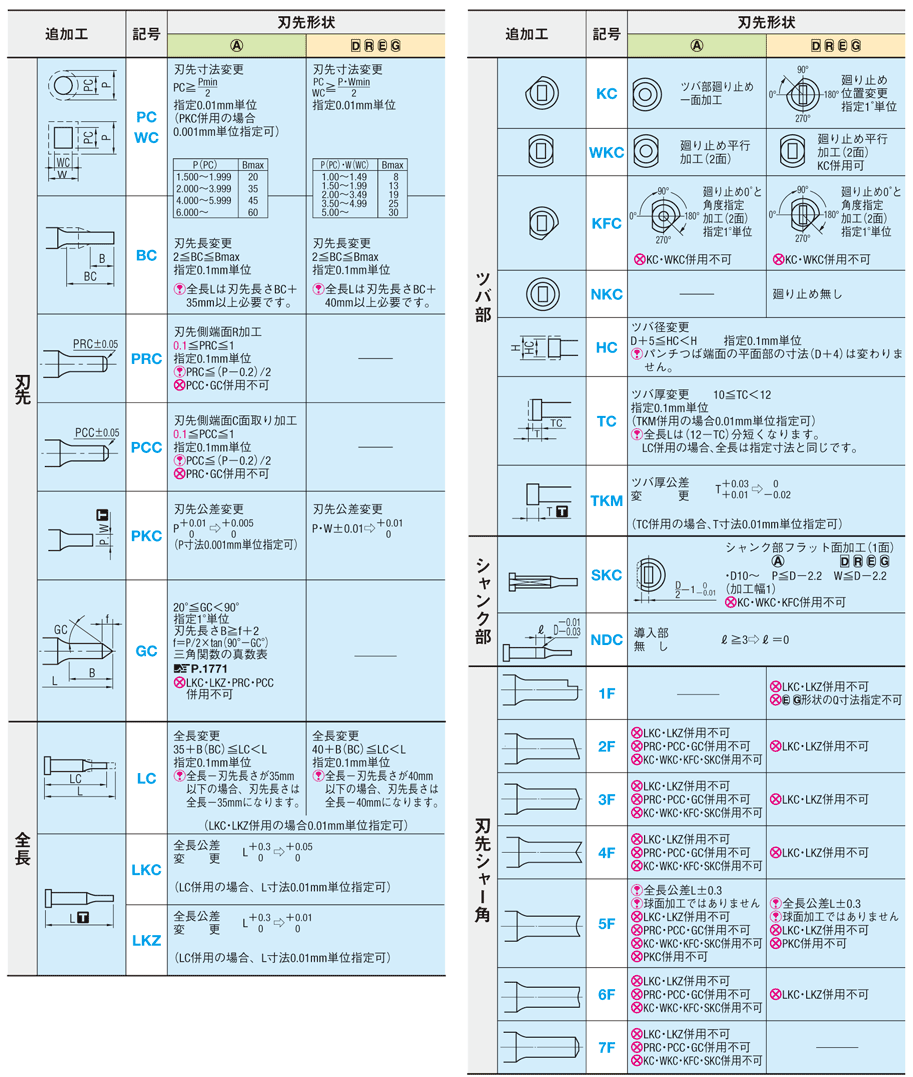

追加工


 型式-L(LC)-P(PC)-W(WC)-R（全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理-）-（BC・HC…etc.）
 P-HSAPAS10-LC73-PC2.00    -BC20


全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理-

GC追加工欄に記載の三角関数の真数表はこちら。P.1771
刃先シャー角追加工の詳細はこちら。P.62

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ
型番
刃先形状
B（刃先長さ）
D（シャンク径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
LC(全長変更)(mm)
PC(刃先寸法変更)(mm)
W(刃先寸法)(mm)
WC(刃先寸法変更)(mm)
R(刃先コーナーR)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
丸形
L
10
3 ～ 9.99
60 ～ 130
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
L
10
-
60 ～ 130
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

お見積り

丸形
L
10
3 ～ 9.99
-
37 ～ 129.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
L
10
-
-
37 ～ 129.9
1.5 ～ 2.99
-
-
-
10

1個

-( - )

お見積り

丸形
L
13
6 ～ 12.99
60 ～ 130
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
L
13
-
60 ～ 130
-
3 ～ 5.99
-
-
-
10

1個

-( - )

お見積り

丸形
L
13
6 ～ 12.99
-
37 ～ 129.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
L
13
-
-
37 ～ 129.9
3 ～ 5.99
-
-
-
10

1個

-( - )

お見積り

丸形
L
16
10 ～ 15.99
70 ～ 130
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
L
16
-
70 ～ 130
-
5 ～ 9.99
-
-
-
10

1個

-( - )

お見積り

丸形
L
16
10 ～ 15.99
-
37 ～ 129.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
L
16
-
-
37 ～ 129.9
5 ～ 9.99
-
-
-
10

1個

-( - )

お見積り

丸形
L
20
13 ～ 19.99
70 ～ 130
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
L
20
-
70 ～ 130
-
6.5 ～ 12.99
-
-
-
10

1個

-( - )

お見積り

丸形
L
20
13 ～ 19.99
-
37 ～ 129.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
L
20
-
-
37 ～ 129.9
6.5 ～ 12.99
-
-
-
10

1個

-( - )

お見積り

丸形
L
25
18 ～ 24.99
70 ～ 130
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
L
25
-
70 ～ 130
-
9 ～ 17.99
-
-
-
10

1個

-( - )

お見積り

丸形
L
25
18 ～ 24.99
-
37 ～ 129.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
L
25
-
-
37 ～ 129.9
9 ～ 17.99
-
-
-
10

1個

-( - )

お見積り

丸形
S
10
3 ～ 9.99
50 ～ 130
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
S
10
-
50 ～ 130
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

お見積り

丸形
S
10
3 ～ 9.99
-
37 ～ 129.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
S
10
-
-
37 ～ 129.9
1.5 ～ 2.99
-
-
-
10

1個

-( - )

お見積り

丸形
S
13
6 ～ 12.99
50 ～ 130
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
S
13
-
50 ～ 130
-
3 ～ 5.99
-
-
-
10

1個

-( - )

お見積り

丸形
S
13
6 ～ 12.99
-
37 ～ 129.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
S
13
-
-
37 ～ 129.9
3 ～ 5.99
-
-
-
10

1個

-( - )

お見積り

丸形
S
16
10 ～ 15.99
50 ～ 130
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
S
16
-
50 ～ 130
-
5 ～ 9.99
-
-
-
10

1個

-( - )

お見積り

丸形
S
16
10 ～ 15.99
-
37 ～ 129.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
S
16
-
-
37 ～ 129.9
5 ～ 9.99
-
-
-
10

1個

-( - )

お見積り

丸形
S
20
13 ～ 19.99
50 ～ 130
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
S
20
-
50 ～ 130
-
6.5 ～ 12.99
-
-
-
10

1個

-( - )

お見積り

丸形
S
20
13 ～ 19.99
-
37 ～ 129.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
S
20
-
-
37 ～ 129.9
6.5 ～ 12.99
-
-
-
10

1個

-( - )

お見積り

丸形
S
25
18 ～ 24.99
50 ～ 130
-
-
-
-
-
10

1個

-( - )

お見積り

丸形
S
25
-
50 ～ 130
-
9 ～ 17.99
-
-
-
10

1個

-( - )

お見積り

丸形
S
25
18 ～ 24.99
-
37 ～ 129.9
-
-
-
-
10

1個

-( - )

お見積り

丸形
S
25
-
-
37 ～ 129.9
9 ～ 17.99
-
-
-
10

1個

-( - )

お見積り

長方形
L
10
2.5 ～ 9.97
60 ～ 130
-
-
2.5 ～ 9.97
-
-
10

1個

-( - )

お見積り

長方形
L
10
2.5 ～ 9.97
60 ～ 130
-
-
-
1.25 ～ 2.49
-
10

1個

-( - )

お見積り

長方形
L
10
-
60 ～ 130
-
1.25 ～ 2.49
2.5 ～ 9.97
-
-
10

1個

-( - )

お見積り

長方形
L
10
-
60 ～ 130
-
1.25 ～ 2.49
-
1.25 ～ 2.49
-
10

1個

-( - )

お見積り

長方形
L
10
2.5 ～ 9.97
-
42 ～ 129.9
-
2.5 ～ 9.97
-
-
10

1個

-( - )

お見積り

長方形
L
10
2.5 ～ 9.97
-
42 ～ 129.9
-
-
1.25 ～ 2.49
-
10

1個

-( - )

お見積り

長方形
L
10
-
-
42 ～ 129.9
1.25 ～ 2.49
2.5 ～ 9.97
-
-
10

1個

-( - )

お見積り

長方形
L
10
-
-
42 ～ 129.9
1.25 ～ 2.49
-
1.25 ～ 2.49
-
10

1個

-( - )

お見積り

長方形
L
13
3 ～ 12.97
60 ～ 130
-
-
3 ～ 12.97
-
-
10

1個

-( - )

お見積り

長方形
L
13
3 ～ 12.97
60 ～ 130
-
-
-
1.5 ～ 2.99
-
10

1個

-( - )

お見積り

長方形
L
13
-
60 ～ 130
-
1.5 ～ 2.99
3 ～ 12.97
-
-
10

1個

-( - )

お見積り

長方形
L
13
-
60 ～ 130
-
1.5 ～ 2.99
-
1.5 ～ 2.99
-
10

1個

-( - )

お見積り

長方形
L
13
3 ～ 12.97
-
42 ～ 129.9
-
3 ～ 12.97
-
-
10

1個

-( - )

お見積り

長方形
L
13
3 ～ 12.97
-
42 ～ 129.9
-
-
1.5 ～ 2.99
-
10

1個

-( - )

お見積り

長方形
L
13
-
-
42 ～ 129.9
1.5 ～ 2.99
3 ～ 12.97
-
-
10

1個

-( - )

お見積り

長方形
L
13
-
-
42 ～ 129.9
1.5 ～ 2.99
-
1.5 ～ 2.99
-
10

1個

-( - )

お見積り

長方形
L
16
4 ～ 15.97
70 ～ 130
-
-
4 ～ 15.97
-
-
10

1個

-( - )

お見積り

長方形
L
16
4 ～ 15.97
70 ～ 130
-
-
-
2 ～ 3.99
-
10

1個

-( - )

お見積り

長方形
L
16
-
70 ～ 130
-
2 ～ 3.99
4 ～ 15.97
-
-
10

1個

-( - )

お見積り

長方形
L
16
-
70 ～ 130
-
2 ～ 3.99
-
2 ～ 3.99
-
10

1個

-( - )

お見積り

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ

Loading...

詳細情報

基本情報

新表面処理が登場！

「コーティング無しでパンチを強化したい」「パンチの潤滑性を高めたい」
などのお悩みを、新表面処理技術「α処理®」が解決します。

【α処理®の特長】
・処理表面のナノ結晶化により靭性を損なわない硬度向上を実現！
・従来の表面処理と比較して、現寸法・刃先形状・エッジ部の変化を最小限に抑えて強化可能！
・処理表面にマイクロテクスチャを形成させることで摩擦係数が下がり摺動性と油保持力を向上！
（詳細は「α処理®（新表面処理技術）　ボタンダイ＆パンチへの適用」をご参照ください。）

・ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。
（詳細は「厚板打抜き用パンチ・テーパヘッドパンチ」をご参照ください）
・既存の厚板打抜き用パンチ(ツバ厚8mm)よりもツバ厚を厚くし、ツバ強度を高めたパンチです。標準ツバ厚：12mm。追加工でツバ厚/ツバ径を変更することができます。
