厚板打ち抜き用ストレートパンチ　-α処理®-

厚板打ち抜き用ストレートパンチ　-α処理®-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

新表面処理が登場！「コーティング無しでパンチを強化したい」「パンチの潤滑性を高...

詳細情報を確認する

  • 厚板打ち抜き用有無：
    有
  • 先端形状：
    ストレート
  • ジェクタ：
    なし
  • 表面処理：
    α処理
  • シャンク(取付部)形状：
    標準
  • T（ツバ厚/板厚）(mm)：
    8

型番

未確定36件の候補があります。

Loading...

商品情報

外形図・製品仕様

厚板打ち抜き用ストレートパンチ　-α処理-

D=呼び径
WPC®処理よりも刃先先端エッジ部への影響を抑えられるのが特長です。

材質母材硬度表面硬度
（α処理）		型式
SKH51相当61～64HRC1100～1200HVP-AHC
粉末ハイス鋼64～67HRCP-APHC

規格表

型式L指定0.01mm単位H
Type呼び径min.Pmax.
P-AHC
P-APHC		44050607080    3.00～4.009
54050607080    4.00～5.0010
64050607080    5.00～6.0011
8405060708090100  6.00～8.0013
10405060708090100  8.00～10.0015
1340506070809010011012010.00～13.0018
1640506070809010011012013.00～16.0021
2040506070809010011012016.00～20.0025
2540506070809010011012020.00～25.0030

呼び径はD寸加工前のブランク外形寸法です。

注文例


 型式-L-P
 P-AHC6-40-P5.50



出荷日

 5 日目出荷

[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。

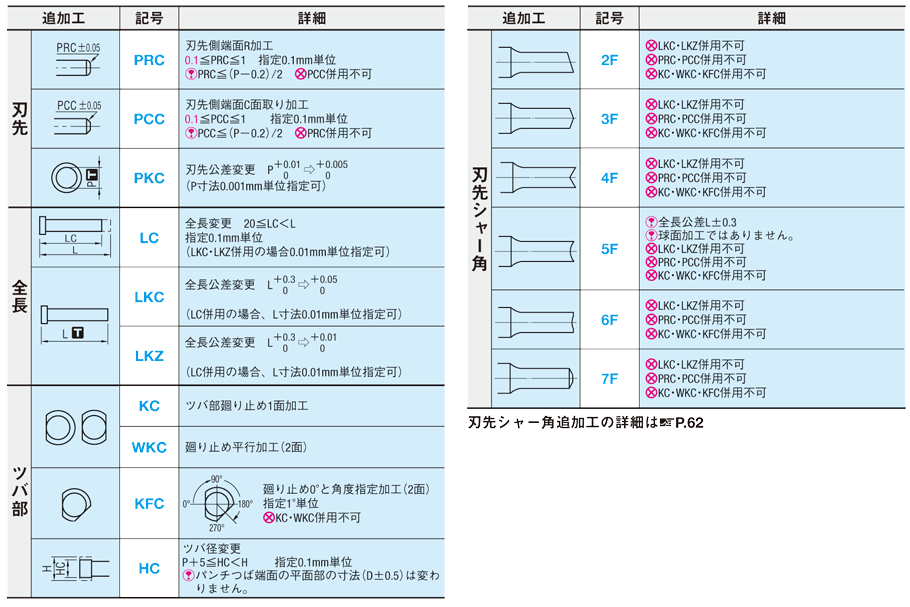

追加工


 型式-L（LC）-P-（PKC…etc.）
 P-AHC6-LC45-PC5.50-PKC-LKC


厚板打ち抜き用ストレートパンチ　-α処理-

刃先シャー角追加工の詳細はこちら。P.62

型番リスト

表示件数:
  1. 1
型番
材質
No.（呼び径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
LC(全長変更)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
SKH51相当
4
3 ～ 4
40 ～ 80
-
10

1個

-( - )

5日目

SKH51相当
4
3 ～ 4
-
20 ～ 80
10

1個

-( - )

5日目

SKH51相当
5
4 ～ 5
40 ～ 80
-
10

1個

-( - )

5日目

SKH51相当
5
4 ～ 5
-
20 ～ 80
10

1個

-( - )

5日目

SKH51相当
6
5 ～ 6
40 ～ 80
-
10

1個

-( - )

5日目

SKH51相当
6
5 ～ 6
-
20 ～ 80
10

1個

-( - )

5日目

SKH51相当
8
6 ～ 8
40 ～ 100
-
10

1個

-( - )

5日目

SKH51相当
8
6 ～ 8
-
20 ～ 100
10

1個

-( - )

5日目

SKH51相当
10
8 ～ 10
40 ～ 100
-
10

1個

-( - )

5日目

SKH51相当
10
8 ～ 10
-
20 ～ 100
10

1個

-( - )

5日目

SKH51相当
13
10 ～ 13
40 ～ 120
-
10

1個

-( - )

5日目

SKH51相当
13
10 ～ 13
-
20 ～ 120
10

1個

-( - )

5日目

SKH51相当
16
13 ～ 16
40 ～ 120
-
10

1個

-( - )

5日目

SKH51相当
16
13 ～ 16
-
20 ～ 120
10

1個

-( - )

5日目

SKH51相当
20
16 ～ 20
40 ～ 120
-
10

1個

-( - )

5日目

SKH51相当
20
16 ～ 20
-
20 ～ 120
10

1個

-( - )

5日目

SKH51相当
25
20 ～ 25
40 ～ 120
-
10

1個

-( - )

5日目

SKH51相当
25
20 ～ 25
-
20 ～ 120
10

1個

-( - )

5日目

粉末ハイス鋼
4
3 ～ 4
40 ～ 80
-
10

1個

-( - )

5日目

粉末ハイス鋼
4
3 ～ 4
-
20 ～ 80
10

1個

-( - )

5日目

粉末ハイス鋼
5
4 ～ 5
40 ～ 80
-
10

1個

-( - )

5日目

粉末ハイス鋼
5
4 ～ 5
-
20 ～ 80
10

1個

-( - )

5日目

粉末ハイス鋼
6
5 ～ 6
40 ～ 80
-
10

1個

-( - )

5日目

粉末ハイス鋼
6
5 ～ 6
-
20 ～ 80
10

1個

-( - )

5日目

粉末ハイス鋼
8
6 ～ 8
40 ～ 100
-
10

1個

-( - )

5日目

粉末ハイス鋼
8
6 ～ 8
-
20 ～ 100
10

1個

-( - )

5日目

粉末ハイス鋼
10
8 ～ 10
40 ～ 100
-
10

1個

-( - )

5日目

粉末ハイス鋼
10
8 ～ 10
-
20 ～ 100
10

1個

-( - )

5日目

粉末ハイス鋼
13
10 ～ 13
40 ～ 120
-
10

1個

-( - )

5日目

粉末ハイス鋼
13
10 ～ 13
-
20 ～ 120
10

1個

-( - )

5日目

粉末ハイス鋼
16
13 ～ 16
40 ～ 120
-
10

1個

-( - )

5日目

粉末ハイス鋼
16
13 ～ 16
-
20 ～ 120
10

1個

-( - )

5日目

粉末ハイス鋼
20
16 ～ 20
40 ～ 120
-
10

1個

-( - )

5日目

粉末ハイス鋼
20
16 ～ 20
-
20 ～ 120
10

1個

-( - )

5日目

粉末ハイス鋼
25
20 ～ 25
40 ～ 120
-
10

1個

-( - )

5日目

粉末ハイス鋼
25
20 ～ 25
-
20 ～ 120
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

新表面処理が登場！

「コーティング無しでパンチを強化したい」「パンチの潤滑性を高めたい」
などのお悩みを、新表面処理技術「α処理®」が解決します。

【α処理®の特長】
・処理表面のナノ結晶化により靭性を損なわない硬度向上を実現！
・従来の表面処理と比較して、現寸法・刃先形状・エッジ部の変化を最小限に抑えて強化可能！
・処理表面にマイクロテクスチャを形成させることで摩擦係数が下がり摺動性と油保持力を向上！
（詳細は「α処理®（新表面処理技術）　ボタンダイ＆パンチへの適用」をご参照ください。）
■プレス金型用標準部品の新商品紹介はこちら。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
