厚板打ち抜き用ノック穴付ジェクタパンチ　-α処理®-

厚板打ち抜き用ノック穴付ジェクタパンチ　-α処理®-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

新表面処理が登場！「コーティング無しでパンチを強化したい」「パンチの潤滑性を高...

詳細情報を確認する

型番

未確定320件の候補があります。

Loading...

商品情報

外形図・製品仕様

位置決めノック穴付ジェクタパンチ　-α処理-

WPC®処理よりも刃先先端エッジ部の微小Rを抑えられるのが特長です。
ジェクタ穴詳細は、ジェクタパンチブランクP.352
ジェクタピン詳細は、ジェクタピンセットP.355


厚板打ち抜き用ノック穴付パンチ　-α処理-



厚板打ち抜き用ノック穴付パンチ　-α処理-
シャンク径
D公差		材質母材硬度表面硬度
（α処理）		型式
Type刃先形状B
刃先長さ		ノック穴付
m5SKH51相当61～64HRC1100～1200HVP-AHJ

バネ＆ピン
強化タイプ
P-AHJV

厚板打ち抜き用ノック穴付パンチ -α処理-

厚板打ち抜き用ノック穴付パンチ -α処理-

-C

規格表

型式L指定0.01mm単位BH
Type刃先形状刃先長さノック穴付Dmin.Pmax.P・Kmax.P・WminR
P-AHJ

バネ&ピン強化タイプ
P-AHJV		-C10（60）7080901001101201305.00～9.999.975.001315
13（60）7080901001101201306.00～12.9912.976.0018
16（60）70809010011012013010.00～15.9915.976.001921
20（60）70809010011012013013.00～19.9919.976.0025
25（60）70809010011012013018.00～24.9924.976.0030
32 70809010011012013020.00～31.9931.977.0037
38 70809010011012013028.00～37.9937.978.0043
45 70809010011012013035.00～44.9944.979.0050
10（60）7080901001101201305.00～9.999.975.001915
13（60）7080901001101201306.00～12.9912.976.0018
16 70809010011012013010.00～15.9915.976.002521
20 70809010011012013013.00～19.9919.976.0025
25 70809010011012013018.00～24.9924.976.0030
32 70809010011012013020.00～31.9931.977.0037
38 70809010011012013028.00～37.9937.978.0043
45 70809010011012013035.00～44.9944.979.0050

P-AHJVのばね定数は、P-AHJの2倍です。
：P＞D-0.03 l=0 刃先形状でP＞D-0.03の場合、D-0.01/-0.03（導入部）はつきません。
：P・K＞D-0.05 l=0 刃先形状でP・K＞D-0.05の場合、D-0.01/-0.03（導入部）はつきません。
L（60）B=8 全長が（60）の場合、刃先長さは一律8mmになります。



注文例


 型式-L-P-W-R（厚板打ち抜き用ノック穴付パンチ -α処理- ）
 P-AHJAS-C20-80-P15.00


出荷日


• φD10～25
 5 日目出荷
• φD10～25
• φD32～45
 6 日目出荷

[ ! ]祝日が実働日数に重なる場合、納期が変更となります。納期詳細はWOSにてご確認ください。

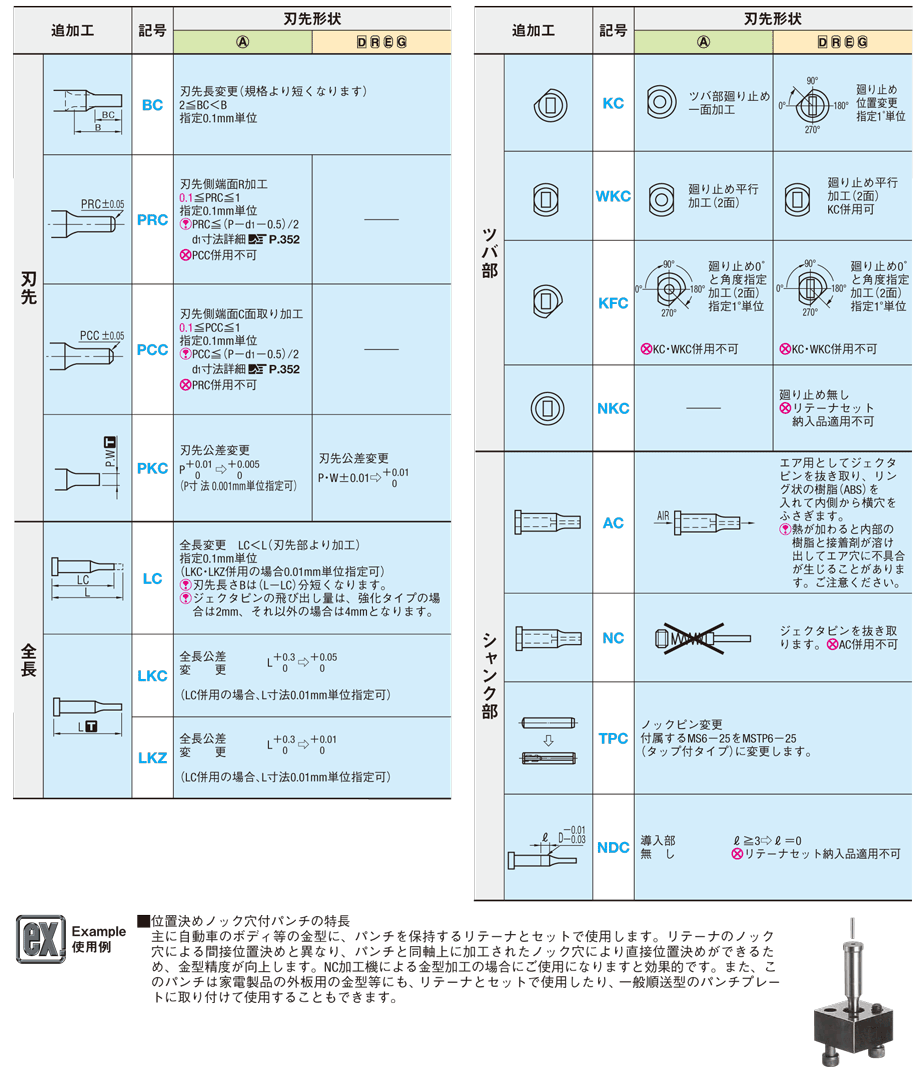

追加工


 型式-L（LC）-P-W-R（厚板打ち抜き用ノック穴付パンチ -α処理- ）-（BC・KC…etc.）
 P-AHJAS-C20-LC82-P13.00    -BC13


位置決めノック穴付ジェクタパンチ　-α処理-

追加工表中のPRC・PCC追加工の制限に関わるd1寸法はこちら。P.350
