厚板打ち抜き用ノック穴付パンチ　-α処理®-

厚板打ち抜き用ノック穴付パンチ　-α処理®-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

新表面処理が登場！「コーティング無しでパンチを強化したい」「パンチの潤滑性を高...

詳細情報を確認する

  • 厚板打ち抜き用有無：
    有
  • 先端形状：
    1段
  • ジェクタ：
    なし
  • 表面処理：
    α処理
  • シャンク(取付部)形状：
    位置決めノック穴付
  • シャンク径D公差：
    m5
  • T（ツバ厚/板厚）(mm)：
    8

型番

未確定1,152件の候補があります。

Loading...

商品情報

外形図・製品仕様

位置決めノック穴付ジェクタパンチ　-α処理-

WPC®処理よりも刃先先端エッジ部の微小Rを抑えられるのが特長です。


厚板打ち抜き用ノック穴付パンチ　-α処理-



厚板打ち抜き用ノック穴付パンチ　-α処理-
シャンク径
D公差		材質母材硬度表面硬度
（α処理）		型式
Type刃先形状B
刃先長さ		ノック穴付
m5SKH51相当61～64HRC1100～1200HVP-AP

厚板打ち抜き用ノック穴付パンチ -α処理-

厚板打ち抜き用ノック穴付パンチ -α処理-

-C
粉末ハイス鋼64～67HRCP-APH

規格表

型式L指定0.01mm単位BH

厚板打ち抜き用ノック穴付パンチ -α処理-

厚板打ち抜き用ノック穴付パンチ -α処理-

Type刃先形状刃先長さノック穴付Dmin.Pmax.P・Kmax.P・WminR
P-AP
P-APH

厚板打ち抜き用ノック穴付パンチ -α処理-

厚板打ち抜き用ノック穴付パンチ -α処理-

-C10（50）607080901001101201301401503.00～9.999.972.501315
13（50）607080901001101201301401506.00～12.9912.973.0018
16（50）6070809010011012013014015010.00～15.9915.974.001921
20（50）6070809010011012013014015013.00～19.9919.975.0025
25（50）6070809010011012013014015018.00～24.9924.976.0030
32（50）6070809010011012013014015020.00～31.9931.977.0037
38（50）6070809010011012013014015028.00～37.9937.978.0043
45（50）6070809010011012013014015035.00～44.9944.979.0050

厚板打ち抜き用ノック穴付パンチ -α処理-

10 607080901001101201301401503.00～9.999.972.501915
13 607080901001101201301401506.00～12.9912.973.0018
16  70809010011012013014015010.00～15.9915.974.002521
20  70809010011012013014015013.00～19.9919.975.0025
25  70809010011012013014015018.00～24.9924.976.0030
32  70809010011012013014015020.00～31.9931.977.0037
38  70809010011012013014015028.00～37.9937.978.0043
45  70809010011012013014015035.00～44.9944.979.0050
：P＞D-0.03 l=0 刃先形状でP＞D-0.03の場合、D-0.01/-0.03（導入部）はつきません。
：P・K＞D-0.05 l=0 刃先形状でP・K＞D-0.05の場合、D-0.01/-0.03（導入部）はつきません。
L（50）B=8 全長が（50）の場合、刃先長さは一律8mmになります。



注文例


 型式-L-P-W-R（厚板打ち抜き用ノック穴付パンチ -α処理- ）
 P-SPAS-C25-100-P18.05


出荷日


• φD10～25厚板打ち抜き用ノック穴付パンチ -α処理-
 5 日目出荷
• φD10～25厚板打ち抜き用ノック穴付パンチ -α処理-
• φD32～45厚板打ち抜き用ノック穴付パンチ -α処理- 厚板打ち抜き用ノック穴付パンチ -α処理-
 6 日目出荷

[ ! ]祝日が実働日数に重なる場合、納期が変更となります。納期詳細はWOSにてご確認ください。

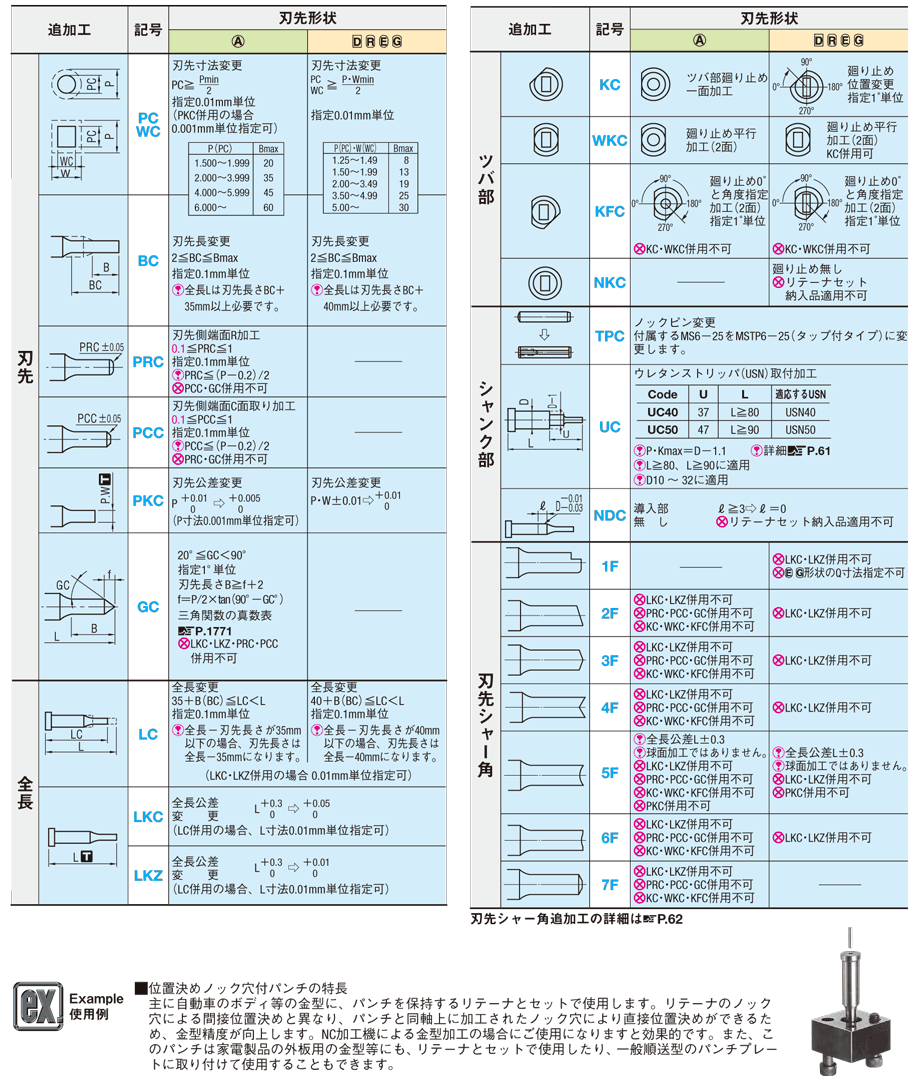

追加工


 型式-L（LC）-P（PC）-W（WC）-R（厚板打ち抜き用ノック穴付パンチ -α処理- ）-（BC・HC・TC…etc.）
 P-SPAS-C10-LC95-P18.05    -BC30


位置決めノック穴付ジェクタパンチ　-α処理-

GC追加工欄に記載の三角関数の真数表はこちら。P.1771
パンチをリテーナにセットして納入する場合の注文方法はこちら。パンチ・リテーナセット納入
UC追加工の詳細はこちら。P.61
刃先シャー角追加工の詳細はこちら。P.62

型番リスト
