仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

絞りダイ－Al-Cr系コーティング－

絞りダイ－Al-Cr系コーティング－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

絞りダイのコーティング商品が初登場！「絞り工程で材料とダイのカジリに悩んでいる...

詳細情報を確認する

(i)ご注意

  • 選択範囲はP≧4です。
  • コーティング処理の性質上、ダイ内径部の膜厚は刃先端面から徐々に薄くなります。
  • 全長Lを詳細に指定したい場合は「フリーサイズ絞りダイ」をお試しください。

型番

未確定178件の候補があります。

Loading...

商品情報

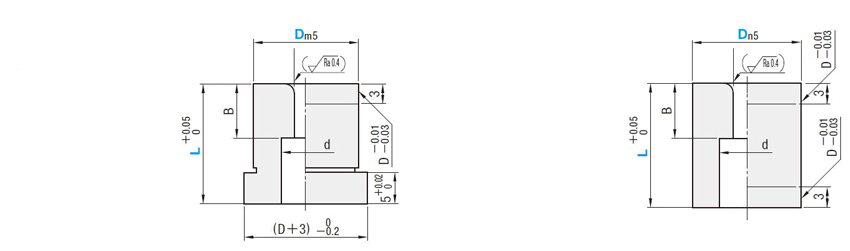

外形図・製品仕様

ヘッド付タイプストレートタイプ[ M ]材質[ H ]硬度
R-HDR-SDSKD11相当60～63HRC
表面3100HV以上
R-PHDR-PSD粉末ハイス鋼64～67HRC
表面3100HV以上
(ヘッド付タイプ)
R－HD
R－PHD  
[ M ] SKD11相当
[ M ] 粉末ハイス鋼 (ストレートタイプ)
R－SD
R－PSD  
[ M ] SKD11相当
[ M ] 粉末ハイス鋼 絞りダイーRコーティング(Al-Cr系コーティング)ー

[ ! ]コーティング前に刃先の面粗度をRa0.4以下に仕上げます。
[ ! ]コーティング後は簡易ラップを施します。
[ ! ]コーティング処理の性質上、ダイ内径部の膜厚は刃先端面から徐々に薄くなります。
     詳細は技術情報 >>「ダイ内径コーティング」をご参照ください。


先　端　形　状
絞りダイーRコーティング(Al-Cr系コーティング)ー 絞りダイーRコーティング(Al-Cr系コーティング)ー 絞りダイーRコーティング(Al-Cr系コーティング)ー 絞りダイーRコーティング(Al-Cr系コーティング)ー 絞りダイーRコーティング(Al-Cr系コーティング)ー
●ℓ min＜ℓ＝D2－P2－R
●R≦B－2
[ ! ]R＝0指定可		●ℓ min≦ℓ＝D2－P2－StanK2
●S≦B－2		●P＜V
●ℓ min≦ℓ＝D2－V2
●S≦B－2		●P＜V ●S≦B－2 ●V±0.05
●ℓ min≦ℓ＝D2－V2－StanK2		●P＜V ●S≦B－2 ●S－A≧2
●ℓ min≦ℓ＝D2－V2－AtanK2
絞りダイーRコーティング(Al-Cr系コーティング)ー 絞りダイーRコーティング(Al-Cr系コーティング)ー 絞りダイーRコーティング(Al-Cr系コーティング)ー 絞りダイーRコーティング(Al-Cr系コーティング)ー ■内角Rについて
  絞りダイーRコーティング(Al-Cr系コーティング)ー
●ℓ min≦ℓ＝D2－P2－StanK2－Rtan180°－K4
●S≦B－2		●P＜V
●ℓ min≦ℓ＝D2－V2－R
●S≦B－2		●P＜V ●S≦B－2 ●V±0.05
●ℓ min≦ℓ＝D2－V2－StanK2－Rtan180°－K4		●P＜V ●S≦B－2 ●S－A≧2
●ℓ min≦ℓ＝D2－V2－AtanK2－Rtan180°－K4
加工限度・指定単位
●R…0.2≦R≦10指定0.1mm単位[ T ] R±0.1●A…指定0.1mm単位[ T ] A±0.1
●K…10°≦K≦179°指定1°単位[ T ] K±30´●P…指定0.01mm単位[ T ] P＋0.01 0 
●S…S≧2指定0.1mm単位[ T ] S±0.1●V…指定0.01mm単位[ T ] V＋0.01 0 
   ●ℓ…ℓ min＝0.5

規格表

[ M ]材質
[ H ]硬度		型式L指定0.01mm単位Bd
Type先端形状Dmin. P max.
SKD11相当
60～63HRC		ヘッド付タイプ
R-HD
ストレートタイプ
R-SD		2A ～ 4A
2B ～ 5B
2C・3C		1016 20 25 30 354.00～6.0066.4
134.00～8.0088.4
165.00～10.0010.6
粉末ハイス鋼
64～67HRC		ヘッド付タイプ
R-PHD
ストレートタイプ
R-PSD
207.00～12.0012.6
2510.00～16.0016.6

注文例

型式－L－P・V・R・K・S・A
R−HD2A20－20－P8.00－R2.0

出荷日

 8 日目出荷
[ ! ]土曜日・祝日が実働日数に重なる場合、
  納期が変更となります。
  納期詳細はWOSにてご確認ください。

追加工

型式－L－P(PC)・V・R・K・S・A－(HC・TC…etc.)
R−HD2A20－30－PC6.0－R2.0－TC3.0
追加工記号詳細
先端絞りダイーRコーティング(Al-Cr系コーティング)ー PC先端径変更
P＞PC≧Pmin2≧4.00
指定0.01mm単位 [ ! ]D16以上適用可
ツバ部絞りダイーRコーティング(Al-Cr系コーティング)ー HCツバ径変更
D≦HC＜H
指定0.1mm単位
絞りダイーRコーティング(Al-Cr系コーティング)ー TCツバ厚変更　2≦TC＜5
指定0.1mm単位（TKM併用の場合0.01mm単位指定可）
[ ! ]全長は（5－TC）分短くなります。
絞りダイーRコーティング(Al-Cr系コーティング)ー KC絞りダイーRコーティング(Al-Cr系コーティング)ー [ NG ]R-SD/R-PSD適用不可
絞りダイーRコーティング(Al-Cr系コーティング)ー RC絞りダイーRコーティング(Al-Cr系コーティング)ー リテーナ面に対してツバ部を
－0.04～0に加工
[ NG ]L＜30適用不可
絞りダイーRコーティング(Al-Cr系コーティング)ー TKMツバ厚公差変更  [ NG ]L＜16適用不可
T＋0.02 0 ⇒  0－0.02 
  （TC併用の場合T寸法0.01mm単位指定可）

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 次へ
型番
外形状
刃先形状
材質
D（シャンク径）(mm)
L(全長)(mm)
P(先端径)(mm)
PC(先端径変更)(mm)
V(先端径)(mm)
Ｒ(先端部R)(mm)
K(テーパ角度)(°)
S(先端部長さ)(mm)
A(先端部長さ)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
ヘッド付
2A
SKD11相当
10
16 ～ 35
4 ～ 6
-
-
0
-
-
-
10

1個

-( - )

8日目

ヘッド付
2A
SKD11相当
10
16 ～ 35
4 ～ 6
-
-
0.2 ～ 4
-
-
-
10

1個

-( - )

8日目

ヘッド付
2A
SKD11相当
13
16 ～ 35
4 ～ 8
-
-
0
-
-
-
10

1個

-( - )

8日目

ヘッド付
2A
SKD11相当
13
16 ～ 35
4 ～ 8
-
-
0.2 ～ 6
-
-
-
10

1個

-( - )

8日目

ヘッド付
2A
SKD11相当
16
16 ～ 35
5 ～ 10
-
-
0
-
-
-
10

1個

-( - )

8日目

ヘッド付
2A
SKD11相当
16
16 ～ 35
5 ～ 10
-
-
0.2 ～ 6
-
-
-
10

1個

-( - )

8日目

ヘッド付
2A
SKD11相当
16
16 ～ 35
-
4 ～ 4.99
-
0
-
-
-
10

1個

-( - )

8日目

ヘッド付
2A
SKD11相当
16
16 ～ 35
-
4 ～ 4.99
-
0.2 ～ 6
-
-
-
10

1個

-( - )

8日目

ヘッド付
2A
SKD11相当
20
16 ～ 35
7 ～ 12
-
-
0
-
-
-
10

1個

-( - )

8日目

ヘッド付
2A
SKD11相当
20
16 ～ 35
7 ～ 12
-
-
0.2 ～ 6
-
-
-
10

1個

-( - )

8日目

ヘッド付
2A
SKD11相当
20
16 ～ 35
-
4 ～ 6.99
-
0
-
-
-
10

1個

-( - )

8日目

ヘッド付
2A
SKD11相当
20
16 ～ 35
-
4 ～ 6.99
-
0.2 ～ 6
-
-
-
10

1個

-( - )

8日目

ヘッド付
2A
SKD11相当
25
16 ～ 35
10 ～ 16
-
-
0
-
-
-
10

1個

-( - )

8日目

ヘッド付
2A
SKD11相当
25
16 ～ 35
10 ～ 16
-
-
0.2 ～ 6
-
-
-
10

1個

-( - )

8日目

ヘッド付
2A
SKD11相当
25
16 ～ 35
-
5 ～ 9.99
-
0
-
-
-
10

1個

-( - )

8日目

ヘッド付
2A
SKD11相当
25
16 ～ 35
-
5 ～ 9.99
-
0.2 ～ 6
-
-
-
10

1個

-( - )

8日目

ヘッド付
2B
SKD11相当
10
16 ～ 35
4 ～ 6
-
2.1 ～ 8.9
-
10 ～ 179
2 ～ 4
-
10

1個

-( - )

8日目

ヘッド付
2B
SKD11相当
13
16 ～ 35
4 ～ 8
-
2.8 ～ 2.9
-
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
2B
SKD11相当
13
16 ～ 35
4 ～ 8
-
3.1 ～ 11.9
-
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
2B
SKD11相当
16
16 ～ 35
5 ～ 10
-
2.51 ～ 14.9
-
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
2B
SKD11相当
16
16 ～ 35
-
4 ～ 4.99
2.51 ～ 14.9
-
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
2B
SKD11相当
20
16 ～ 35
7 ～ 12
-
3.4 ～ 6.9
-
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
2B
SKD11相当
20
16 ～ 35
7 ～ 12
-
7.1 ～ 18.9
-
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
2B
SKD11相当
20
16 ～ 35
-
4 ～ 6.99
3.4 ～ 6.9
-
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
2B
SKD11相当
20
16 ～ 35
-
4 ～ 6.99
7.1 ～ 18.9
-
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
2B
SKD11相当
25
16 ～ 35
10 ～ 16
-
5.01 ～ 9.99
-
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
2B
SKD11相当
25
16 ～ 35
10 ～ 16
-
10.1 ～ 23.9
-
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
2B
SKD11相当
25
16 ～ 35
-
5 ～ 9.99
5.01 ～ 9.99
-
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
2B
SKD11相当
25
16 ～ 35
-
5 ～ 9.99
10.1 ～ 23.9
-
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
2C
SKD11相当
10
16 ～ 35
4 ～ 6
-
2.1 ～ 8.9
0.2 ～ 10
10 ～ 179
2 ～ 4
-
10

1個

-( - )

8日目

ヘッド付
2C
SKD11相当
13
16 ～ 35
4 ～ 8
-
3.1 ～ 11.9
0.2 ～ 10
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
2C
SKD11相当
16
16 ～ 35
5 ～ 10
-
2.51 ～ 14.9
0.2 ～ 10
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
2C
SKD11相当
16
16 ～ 35
-
4 ～ 4.99
2.51 ～ 14.9
0.2 ～ 10
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
2C
SKD11相当
20
16 ～ 35
7 ～ 12
-
3.51 ～ 18.9
0.2 ～ 10
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
2C
SKD11相当
20
16 ～ 35
-
4 ～ 6.99
3.51 ～ 18.9
0.2 ～ 10
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
2C
SKD11相当
25
16 ～ 35
10 ～ 16
-
7 ～ 23.9
0.2 ～ 10
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
2C
SKD11相当
25
16 ～ 35
-
5 ～ 9.99
7 ～ 23.9
0.2 ～ 10
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
3A
SKD11相当
10
16 ～ 35
4 ～ 6
-
-
-
10 ～ 179
2 ～ 4
-
10

1個

-( - )

8日目

ヘッド付
3A
SKD11相当
13
16 ～ 35
4 ～ 8
-
-
-
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
3A
SKD11相当
16
16 ～ 35
5 ～ 10
-
-
-
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
3A
SKD11相当
16
16 ～ 35
-
4 ～ 4.99
-
-
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
3A
SKD11相当
20
16 ～ 35
7 ～ 12
-
-
-
10 ～ 179
2 ～ 9
-
10

1個

-( - )

8日目

ヘッド付
3A
SKD11相当
20
16 ～ 35
-
4 ～ 6.99
-
-
10 ～ 179
2 ～ 9
-
10

1個

-( - )

8日目

ヘッド付
3A
SKD11相当
25
16 ～ 35
10 ～ 16
-
-
-
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
3A
SKD11相当
25
16 ～ 35
-
5 ～ 9.99
-
-
10 ～ 179
2 ～ 6
-
10

1個

-( - )

8日目

ヘッド付
3B
SKD11相当
10
16 ～ 35
4 ～ 6
-
1.92 ～ 8.9
-
10 ～ 179
2 ～ 4
0.2 ～ 2
10

1個

-( - )

8日目

ヘッド付
3B
SKD11相当
13
16 ～ 35
4 ～ 8
-
3.1 ～ 11.9
-
10 ～ 179
2 ～ 6
0.2 ～ 4
10

1個

-( - )

8日目

ヘッド付
3B
SKD11相当
16
16 ～ 35
5 ～ 10
-
5.1 ～ 14.9
-
10 ～ 179
2 ～ 6
0.2 ～ 4
10

1個

-( - )

8日目

ヘッド付
3B
SKD11相当
16
16 ～ 35
-
4 ～ 4.99
5.1 ～ 14.9
-
10 ～ 179
2 ～ 6
0.2 ～ 4
10

1個

-( - )

8日目

ヘッド付
3B
SKD11相当
20
16 ～ 35
7 ～ 12
-
7.1 ～ 18.9
-
10 ～ 179
2 ～ 6
0.5 ～ 4
10

1個

-( - )

8日目

ヘッド付
3B
SKD11相当
20
16 ～ 35
-
4 ～ 6.99
7.1 ～ 18.9
-
10 ～ 179
2 ～ 6
0.5 ～ 4
10

1個

-( - )

8日目

ヘッド付
3B
SKD11相当
25
16 ～ 35
10 ～ 16
-
10.1 ～ 23.9
-
10 ～ 179
2 ～ 6
0.2 ～ 4
10

1個

-( - )

8日目

ヘッド付
3B
SKD11相当
25
16 ～ 35
-
5 ～ 9.99
10.1 ～ 23.9
-
10 ～ 179
2 ～ 6
0.2 ～ 4
10

1個

-( - )

8日目

ヘッド付
3C
SKD11相当
10
16 ～ 35
4 ～ 6
-
1.9 ～ 2
0.2 ～ 10
10 ～ 179
2 ～ 4
0.2 ～ 2
10

1個

-( - )

8日目

ヘッド付
3C
SKD11相当
10
16 ～ 35
4 ～ 6
-
2.1 ～ 8.9
0.2 ～ 10
10 ～ 179
2 ～ 4
0.2 ～ 2
10

1個

-( - )

8日目

ヘッド付
3C
SKD11相当
13
16 ～ 35
4 ～ 8
-
1.9 ～ 2.99
0.2 ～ 10
10 ～ 179
2 ～ 6
0.2 ～ 2.5
10

1個

-( - )

8日目

ヘッド付
3C
SKD11相当
13
16 ～ 35
4 ～ 8
-
3.01 ～ 11.9
0.2 ～ 10
10 ～ 179
2 ～ 6
0.2 ～ 2.5
10

1個

-( - )

8日目

ヘッド付
3C
SKD11相当
16
16 ～ 35
5 ～ 10
-
2.5 ～ 4.99
0.2 ～ 10
10 ～ 179
2 ～ 6
0.2 ～ 4
10

1個

-( - )

8日目

ヘッド付
3C
SKD11相当
16
16 ～ 35
5 ～ 10
-
5.1 ～ 14.9
0.2 ～ 10
10 ～ 179
2 ～ 6
0.2 ～ 4
10

1個

-( - )

8日目

ヘッド付
3C
SKD11相当
16
16 ～ 35
-
4 ～ 4.99
2.5 ～ 4.99
0.2 ～ 10
10 ～ 179
2 ～ 6
0.2 ～ 4
10

1個

-( - )

8日目

  1. 1
  2. 2
  3. 3
  4. 次へ

Loading...

詳細情報

基本情報

絞りダイのコーティング商品が初登場！

「絞り工程で材料とダイのカジリに悩んでいる」「絞りダイのコーティング品を標準品として販売してほしい」
などのお声から、絞りダイコーティングをカタログ標準化しました！

【コーティング商品の特長】
・摺動性を向上させカジリを抑制！スムーズな製品ノックアウトを実現！
・ダイ製作からコーティングまでのワンストップ化でお客様のお時間とお手間を削減！

詳細は「ダイ内径コーティング」をご参照ください。
■プレス金型用標準部品の新商品紹介はこちら。

(i)ご注意

  • 選択範囲はP≧4です。
  • コーティング処理の性質上、ダイ内径部の膜厚は刃先端面から徐々に薄くなります。
  • 全長Lを詳細に指定したい場合は「フリーサイズ絞りダイ」をお試しください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

絞りダイ－Al-Cr系コーティング－

絞りダイ－Al-Cr系コーティング－

    フリーサイズ絞りダイ－Al-Cr系コーティング－

    フリーサイズ絞りダイ－Al-Cr系コーティング－

      絞りダイ

      絞りダイ

        絞りダイ　スチール

        絞りダイ　スチール

          絞りダイ　超硬

          絞りダイ　超硬

            廻り止めフラットタイプ／ノックピンタイプMタイプ　フォームボタンダイ

            廻り止めフラットタイプ／ノックピンタイプMタイプ　フォームボタンダイ

              廻り止めフラットタイプMタイプヘッド付き　フォームボタンダイ

              廻り止めフラットタイプMタイプヘッド付き　フォームボタンダイ

                廻り止めノックピンタイプ/フラットタイプ フォームボタンダイ

                廻り止めノックピンタイプ/フラットタイプ フォームボタンダイ

                  曲げダイ　－ボルト止めタイプ－

                  曲げダイ　－ボルト止めタイプ－
                    メーカー ミスミ ミスミ ミスミ ミスミ ミスミ DAYTON DAYTON DAYTON ミスミ
                    通常価格 - - - - - - - - -
                    通常出荷日 8日目   13日目   3日目   3日目   8日目   3日目   3日目   3日目   3日目
                    内径表面処理 Al-Crコーティング - - - - - - - -

                    絞りダイ－Al-Cr系コーティング－のレビュー

                    この商品のレビューはありません レビューを書く

                    絞りダイ（10形状）カテゴリの売れ筋ランキング

                    通常価格、通常出荷日が表示と異なる場合がございます

                    技術サポート窓口

                    プレス金型部品技術窓口

                    商品の仕様・技術のお問い合わせ

                    Webお問い合わせフォーム

                    営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                    ※お問い合わせフォームは24時間受付しております。

                    ※お問い合わせにはお客様コードが必要です。

                    閉じる

                    型番が確定しました

                    ご利用にあたって

                    ミスミについて

                    お問い合わせ

                    商品の仕様・技術

                    Webお問い合わせフォーム

                    24時間受付

                    ご注文・お取り引き

                    Webお問い合わせフォーム

                    24時間受付・要ログイン

                    0120-343-066

                    9:00～18:00（日曜日・年末年始は除く）

                    お客様との通話は、サービス品質向上のため一部録音させていただいております。

                    各種調査（環境・品質等）

                    Webお問い合わせフォーム

                    24時間受付・要ログイン

                    その他のお問い合わせ

                    お問い合わせ窓口はこちら

                    モバイルサイトに切替

                    Copyright © MISUMI Corporation All Rights Reserved.
