仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

フリーサイズ絞りダイ－Al-Cr系コーティング－

フリーサイズ絞りダイ－Al-Cr系コーティング－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

絞りダイのコーティング商品が初登場！「絞り工程で材料とダイのカジリに悩んでいる...

詳細情報を確認する

(i)ご注意

  • 選択範囲はP≧4です。
  • コーティング処理の性質上、ダイ内径部の膜厚は刃先端面から徐々に薄くなります。

型番

未確定28件の候補があります。

Loading...

商品情報

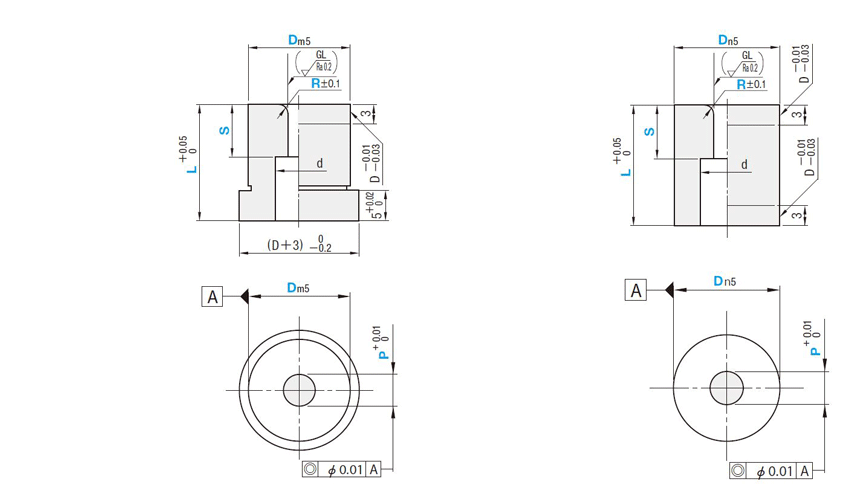

外形図・製品仕様

ヘッド付タイプストレートタイプ[ M ]材質[ H ]硬度
R-PHDF2AR-PSDF2A粉末ハイス鋼64～67HRC
表面3100HV以上
（ヘッド付タイプ）
R－PHDF2A [ M ] 粉末ハイス鋼 （ストレートタイプ）
R－PSDF2A [ M ] 粉末ハイス鋼絞りダイーRコーティング(Al-Cr系コーティング)ー

[ ! ]コーティング前に刃先の面粗度をRa0.4以下に仕上げます。
[ ! ]コーティング後は簡易ラップを施します。
[ ! ]コーティング処理の性質上、ダイ内径部の膜厚はダイ刃先から徐々に薄くなります。
詳細は技術情報>>「ダイ内径コーティング」をご参照ください。

規格表

[ M ]材質
[ H ]硬度		型式指定0.01mm単位指定0.01mm単位指定0.1mm単位指定0.1mm単位d
TypeDLmin. P max.RS
粉末ハイス鋼
64～67HRC		ヘッド付タイプ
R-PHDF2A

ストレートタイプ
R-PSDF2A		1016.00～40.004.00～6.00 R+2≦S≦L6.4
134.00～8.008.4
165.00～10.0010.6
207.00～12.000.2≦R≦D-P-1 12.6
2510.00～16.00   2 16.6
3215.00～20.00（R=0も指定可能）20.6
3819.00～26.0026.6
4525.00～35.0036.0

[ ! ]S＝Lの場合、d（逃げ穴部）はつきません。

注文例

型式－L－P－R－S
R-PSDF2A38ー36.2ーP22.0－R2.0－S10.0

出荷日

 13 日目出荷
[ ! ]土曜日・祝日が実働日数に重なる場合、
  納期が変更となります。
  納期詳細はWOSにてご確認ください。

追加工

型式－L－P(PC)－R－S－(HC・TC…etc.)
R-PSDF2A38ー36.2ーPC15.0ーR2.0ーS10.0－TC3.0
追加工記号詳細
先端絞りダイーRコーティング(Al-Cr系コーティング)ー PC先端径変更
P＞PC≧Pmin2≧4.00
指定0.01mm単位 [ ! ]D16以上適用可
ツバ部絞りダイーRコーティング(Al-Cr系コーティング)ー HCツバ径変更
D≦HC＜H
指定0.1mm単位
絞りダイーRコーティング(Al-Cr系コーティング)ー TCツバ厚変更　2≦TC＜5
指定0.1mm単位（TKM併用の場合0.01mm単位指定可）
[ ! ]全長は指定寸法Lと同じです。
絞りダイーRコーティング(Al-Cr系コーティング)ー KC絞りダイーRコーティング(Al-Cr系コーティング)ー [ NG ]R-SD/R-PSD適用不可
絞りダイーRコーティング(Al-Cr系コーティング)ー RC絞りダイーRコーティング(Al-Cr系コーティング)ー リテーナ面に対してツバ部を
－0.04～0に加工
[ NG ]L＜30適用不可
絞りダイーRコーティング(Al-Cr系コーティング)ー TKMツバ厚公差変更  [ NG ]L＜16適用不可
T＋0.02 0 ⇒  0－0.02 
  （TC併用の場合T寸法0.01mm単位指定可）
その他絞りダイーRコーティング(Al-Cr系コーティング)ー NCCノックアウトピン用C0.5追加
[ ! ]S=Lの場合のみ適用

型番リスト

表示件数:
  1. 1
型番
外形状
D（シャンク径）(mm)
L(全長)(mm)
P(先端径)(mm)
PC(先端径変更)(mm)
Ｒ(先端部R)(mm)
S(先端部長さ)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
ヘッド付
10
16 ～ 40
4 ～ 6
-
0
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
10
16 ～ 40
4 ～ 6
-
0.2 ～ 2.5
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
13
16 ～ 40
4 ～ 8
-
0
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
13
16 ～ 40
4 ～ 8
-
0.2 ～ 4
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
16
16 ～ 40
5 ～ 10
-
0
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
16
16 ～ 40
5 ～ 10
-
0.2 ～ 5
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
16
16 ～ 40
-
4 ～ 4.99
0
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
16
16 ～ 40
-
4 ～ 4.99
0.2 ～ 5
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
20
16 ～ 40
7 ～ 12
-
0
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
20
16 ～ 40
7 ～ 12
-
0.2 ～ 6
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
20
16 ～ 40
-
4 ～ 6.99
0
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
20
16 ～ 40
-
4 ～ 6.99
0.2 ～ 6
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
25
16 ～ 40
10 ～ 16
-
0
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
25
16 ～ 40
10 ～ 16
-
0.2 ～ 7
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
25
16 ～ 40
-
5 ～ 9.99
0
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
25
16 ～ 40
-
5 ～ 9.99
0.2 ～ 7
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
32
16 ～ 40
15 ～ 20
-
0
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
32
16 ～ 40
15 ～ 20
-
0.2 ～ 8
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
32
16 ～ 40
-
7.5 ～ 14.99
0
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
32
16 ～ 40
-
7.5 ～ 14.99
0.2 ～ 8
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
38
16 ～ 40
19 ～ 26
-
0
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
38
16 ～ 40
19 ～ 26
-
0.2 ～ 9
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
38
16 ～ 40
-
9.5 ～ 18.99
0
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
38
16 ～ 40
-
9.5 ～ 18.99
0.2 ～ 9
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
45
16 ～ 40
25 ～ 35
-
0
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
45
16 ～ 40
25 ～ 35
-
0.2 ～ 9.5
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
45
16 ～ 40
-
12.5 ～ 24.99
0
2.2 ～ 40
10

1個

-( - )

13日目

ヘッド付
45
16 ～ 40
-
12.5 ～ 24.99
0.2 ～ 9.5
2.2 ～ 40
10

1個

-( - )

13日目

  1. 1

Loading...

詳細情報

基本情報

絞りダイのコーティング商品が初登場！

「絞り工程で材料とダイのカジリに悩んでいる」「絞りダイのコーティング品を標準品として販売してほしい」
などのお声から、絞りダイコーティングをカタログ標準化しました！

【コーティング商品の特長】
・摺動性を向上させカジリを抑制！スムーズな製品ノックアウトを実現！
・ダイ製作からコーティングまでのワンストップ化でお客様のお時間とお手間を削減！

詳細は「ダイ内径コーティング」をご参照ください。
■プレス金型用標準部品の新商品紹介はこちら。

(i)ご注意

  • 選択範囲はP≧4です。
  • コーティング処理の性質上、ダイ内径部の膜厚は刃先端面から徐々に薄くなります。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
