パンチホルダー　フランジタイプ

パンチホルダー　フランジタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

金型設計時、金型メンテナンス時にこういうシーンはありませんか？・設計変更が発生...

詳細情報を確認する

(i)ご注意

  • この商品はツバ厚8mmの厚板打抜き用パンチのみに使用できます。

型番

未確定18件の候補があります。

Loading...

商品情報

外形図・製品仕様

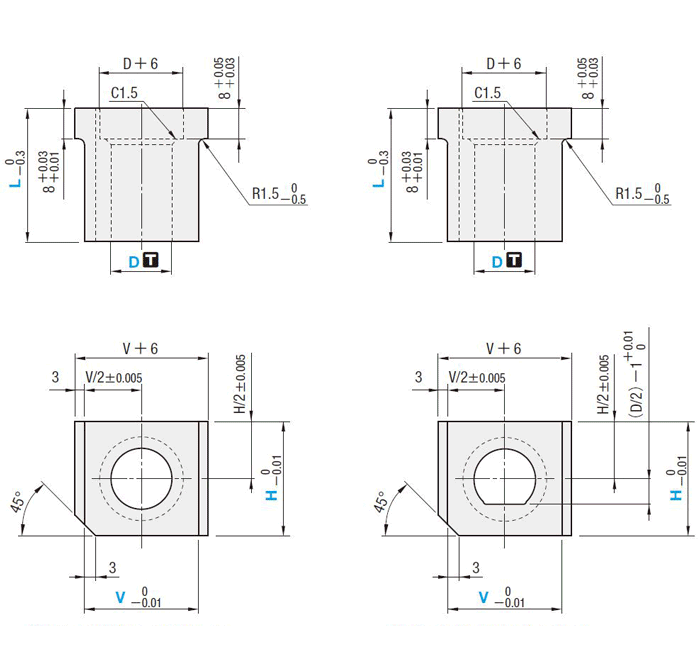

FBPH －丸パンチ用－FBPHC －欠円シャンクパンチ用－//jp.misumi-ec.com/linked/item/10110587339/img/drw_01_001.gif[ ! ]パンチ刃先側から見た図です。[ ! ]パンチ刃先側から見た図です。

D[ T ]
10+0.014
+0.005
13・16+0.017
+0.006
[ M ]材質　SKD11相当
[ H ]硬度　60～63HRC

規格表

型式VHLD
FBPH
（丸パンチ用）

FBPHC
（欠円シャンクパンチ用）		202030
40		10
25251013
3030 1316

注文例

型式 V H-L-D
FBPH 25 25-30-D13

出荷日

 2 日目出荷

追加工

型式 V H-L（LC）-D
FBPH 25 25-LC25-D13
追加工記号詳細
LC全長変更

25≦LC＜L
指定1mm単位
 3 日目出荷

型番リスト

表示件数:
  1. 1
型番
V（外形）(mm)
H（外形）(mm)
仕様
L(mm)
D(パンチ径)(mm)
LC(全長変更)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
20
20
丸パンチ用
30 ～ 40
10
-
10

1個

-( - )

2日目

20
20
丸パンチ用
-
10
25 ～ 29
10

1個

-( - )

3日目

20
20
丸パンチ用
-
10
31 ～ 39
10

1個

-( - )

3日目

25
25
丸パンチ用
30 ～ 40
10 ～ 13
-
10

1個

-( - )

2日目

25
25
丸パンチ用
-
10 ～ 13
25 ～ 29
10

1個

-( - )

3日目

25
25
丸パンチ用
-
10 ～ 13
31 ～ 39
10

1個

-( - )

3日目

30
30
丸パンチ用
30 ～ 40
13 ～ 16
-
10

1個

-( - )

2日目

30
30
丸パンチ用
-
13 ～ 16
25 ～ 29
10

1個

-( - )

3日目

30
30
丸パンチ用
-
13 ～ 16
31 ～ 39
10

1個

-( - )

3日目

20
20
欠円シャンクパンチ用
30 ～ 40
10
-
10

1個

-( - )

2日目

20
20
欠円シャンクパンチ用
-
10
25 ～ 29
10

1個

-( - )

3日目

20
20
欠円シャンクパンチ用
-
10
31 ～ 39
10

1個

-( - )

3日目

25
25
欠円シャンクパンチ用
30 ～ 40
10 ～ 13
-
10

1個

-( - )

2日目

25
25
欠円シャンクパンチ用
-
10 ～ 13
25 ～ 29
10

1個

-( - )

3日目

25
25
欠円シャンクパンチ用
-
10 ～ 13
31 ～ 39
10

1個

-( - )

3日目

30
30
欠円シャンクパンチ用
30 ～ 40
13 ～ 16
-
10

1個

-( - )

2日目

30
30
欠円シャンクパンチ用
-
13 ～ 16
25 ～ 29
10

1個

-( - )

3日目

30
30
欠円シャンクパンチ用
-
13 ～ 16
31 ～ 39
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

金型設計時、金型メンテナンス時にこういうシーンはありませんか？
・設計変更が発生したのでパンチの位置調整をしたい
・微調整しながらパンチの位置決めをしたい
・金型のトライ調整がしたい
・パンチプレートの穴が摩耗した、丸穴をあける位置を間違えた
・パンチホルダーの内製に時間とコストがかかる

これらの課題を解決するために
両フランジタイプのパンチホルダーを低価格・短納期でお届けします。
■プレス金型用標準部品の新商品紹介はこちら。

(i)ご注意

  • この商品はツバ厚8mmの厚板打抜き用パンチのみに使用できます。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

パンチホルダー　フランジタイプ

パンチホルダー　フランジタイプ

    パンチホルダー　入れ子タイプ

    パンチホルダー　入れ子タイプ

      パンチホルダー　ボルト止めタイプ

      パンチホルダー　ボルト止めタイプ

        パンチホルダー　ボルト2本止めタイプ

        パンチホルダー　ボルト2本止めタイプ

          スケアリテーナセット −標準パンチ・厚板打抜き用パンチ・ボタンダイ用−

          スケアリテーナセット −標準パンチ・厚板打抜き用パンチ・ボタンダイ用−

            金型冷却用ステンレスフレキホース

            金型冷却用ステンレスフレキホース

              厚板打抜き用ジェクタパンチ　全長指定・B寸キープ・コーティングTiCN処理

              厚板打抜き用ジェクタパンチ　全長指定・B寸キープ・コーティングTiCN処理
                メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                通常価格 - - - - 627円～ - -
                通常出荷日 2日目～   3日目   3日目   7日目   在庫品1日目～   当日出荷可能 5日目～   2日目～

                パンチホルダー　フランジタイプのレビュー

                この商品のレビューはありません レビューを書く

                パンチホルダーカテゴリの売れ筋ランキング

                通常価格、通常出荷日が表示と異なる場合がございます

                技術サポート窓口

                プレス金型部品技術窓口

                商品の仕様・技術のお問い合わせ

                Webお問い合わせフォーム

                営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                ※お問い合わせフォームは24時間受付しております。

                ※お問い合わせにはお客様コードが必要です。
