厚板打抜き用ブロックパンチブランク －フランジ厚12mm・両フランジ－
商品情報
外形図・製品仕様
[ ! ]ツバ部に焼きなまし処理を施しております。
詳細は本ページ下部「厚板打抜き用ブロックパンチ-フランジ厚12mm-の特徴」をご参照ください。
| [ M ]材質 [ H ]硬度 | 型式 |
|---|---|
| Type | |
| 粉末ハイス鋼 64～67HRC | ATPWB |
規格表
| 型式 | V | 10 | 13 | 16 | 20 | L | H1 | |
|---|---|---|---|---|---|---|---|---|
| Type | H | |||||||
| ATPWB | 08 | ○ | ○ | ○ | ○ | 80 90 100 120 | 8 | |
| 10 | ○ | ○ | ○ | ○ | 10 | |||
注文例
| 型式 | V | H | - | L | ||
| ATPWB | 10 | 08 | - | 120 |
出荷日
| 2 | 日目出荷 |
| 急 | ストークA |
追加工
| 型式 | V | H | - | L(LC) | - | LKC·LKZ | ||
| ATPWB | 10 | 08 | - | 120 | - | LKC |
| 追加工 | 記号 | 詳細 | ||
| 全長 |  | LC | 全長変更 40≦LC＜L 指定0.1mm単位 | |
 | LKC | 全長公差 変 更 | L ＋0.20 ⇒ ＋0.050 | |
| (LC併用の場合、L寸法0.01mm単位指定可) | ||||
| LKZ | 全長公差 変 更 | L ＋0.20 ⇒ ＋0.010 | ||
| (LC併用の場合、L寸法0.01mm単位指定可) | ||||
関連情報
■厚板打抜き用ブロックパンチ -フランジ厚12mm-の特徴
従来の厚板打抜き用ブロックパンチよりも頭部の強度を向上したブロックパンチです。
厚板や高張力鋼板の打抜き等で、フランジ部の破損が問題になる場合にご利用ください。
・衝撃力からの引張によるせん断破壊を防止するため、パンチ頭部の厚みを従来の商品よりも厚めに設定しております。（図1）
・応力集中緩和効果を考慮して首下RをR1.7～2.0と設定しています。（図1）

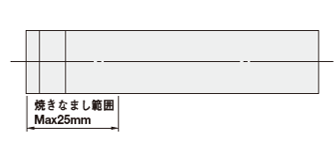

・パンチ頭部の一部に焼きなまし処理を施しており、靭性を強化しております。（図2）
| タイプ | 厚み | 幅 | 根本R | その他 |
| プロックパンチ | 5 | 1.5 | 0.3以下 | − |
| 厚板打ち抜き用 プロックパンチ | 10 | 2.0 | 0.8~1.0 | − |
| 厚板打ち抜き用 プロックパンチ フランジ厚12mm | 12 | 4.0 | 2.0 | ・ツバ部焼きなまし ・ツバ厚寸法公差良化 ・頭部逃げ加工15° |
型番リスト
- 表示件数:
| 型番 |
V(シャンク)(mm) |
H(シャンク)(mm) |
L(全長)(mm) |
LC(全長変更)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
10
|
08
|
80 ～ 120
|
-
| 10 | 1個 | -( -
) | 2日目 | |
10
|
08
|
-
|
42 ～ 120
| 10 | 1個 | -( -
) | 2日目 | |
10
|
10
|
80 ～ 120
|
-
| 10 | 1個 | -( -
) | 2日目 | |
10
|
10
|
-
|
42 ～ 120
| 10 | 1個 | -( -
) | 2日目 | |
13
|
08
|
80 ～ 120
|
-
| 10 | 1個 | -( -
) | 2日目 | |
13
|
08
|
-
|
42 ～ 120
| 10 | 1個 | -( -
) | 2日目 | |
13
|
10
|
80 ～ 120
|
-
| 10 | 1個 | -( -
) | 2日目 | |
13
|
10
|
-
|
42 ～ 120
| 10 | 1個 | -( -
) | 2日目 | |
16
|
08
|
80 ～ 120
|
-
| 10 | 1個 | -( -
) | 2日目 | |
16
|
08
|
-
|
42 ～ 120
| 10 | 1個 | -( -
) | 2日目 | |
16
|
10
|
80 ～ 120
|
-
| 10 | 1個 | -( -
) | 2日目 | |
16
|
10
|
-
|
42 ～ 120
| 10 | 1個 | -( -
) | 2日目 | |
20
|
08
|
80 ～ 120
|
-
| 10 | 1個 | -( -
) | 2日目 | |
20
|
08
|
-
|
42 ～ 120
| 10 | 1個 | -( -
) | 2日目 | |
20
|
10
|
80 ～ 120
|
-
| 10 | 1個 | -( -
) | 2日目 | |
20
|
10
|
-
|
42 ～ 120
| 10 | 1個 | -( -
) | 2日目 |
Loading...
詳細情報
基本情報
厚板打抜き用ブロックパンチの新商品が登場！
「ハイテン・厚板鋼材を打抜く際の折損に悩んでいる」「全長サイズが足りない」
などのお声から、ブロックパンチの強度を向上した新商品を追加しました！
【本商品の特長】
・フランジ部(ツバ部)の形状を変更し、焼きなまし処理を施しました。
・全長サイズを最大120ｍｍまで拡大しました。
お客様社内での追加工に適したブランクタイプの商品も併せて追加しました。
詳細は本ページ下部「厚板打抜き用ブロックパンチ-フランジ厚12ｍｍ-の特徴」または「厚板打抜き用ブロックパンチ」をご参照ください。
■プレス金型用標準部品の新商品紹介はこちら。
(i)ご注意
- 焼きなまし範囲は本ページ下部「厚板打抜き用ブロックパンチ-フランジ厚12ｍｍ-の特徴」をご参照ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
