ブロックパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)・両フランジ－

ブロックパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)・両フランジ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

ブロックパンチにコーティングの新商品が登場！従来のTiCN系コーティングよりも...

詳細情報を確認する

型番

未確定1,536件の候補があります。

Loading...

商品情報

外形図・製品仕様

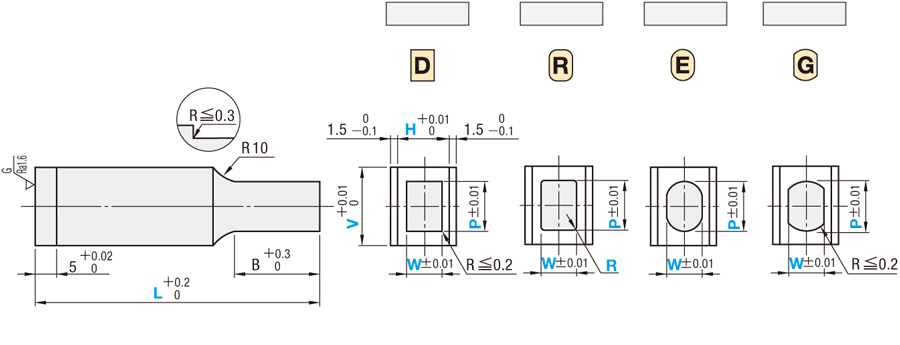

ブロックパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)・片フランジ－ 外形図刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]W≦P [ ! ]W≦P
[ ! ]0.15≦R＜W/2
  指定0.01mm単位 [ ! ]W＜P[ ! ]W＜P[ ! ]フランジ部詳細

[ ! ]P=V, W=Hの場合も、刃先公差はP・Wの公差となります。
[ ! ]有効コーティング範囲はB部ですが、シャンク部にも10mm程度ごく薄いコーティング層が形成されます。
[ ! ]刃先端面の研磨はコーティング前に行っております。

規格表

[ M ]材質
[ H ]硬度		型式 V08101316LB
H Pmin.3.04.05.07.0
Type刃先形状B
刃先長さ		Wmin. ブロックパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)・両フランジ－ ブロックパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)・両フランジ－
SKH51相当
61～64HRC		RW-HSW

ブロックパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)・両フランジ－

S
ブロックパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)・両フランジ－

L
ブロックパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)・両フランジ－ 		042.5○   60

70

80

100		68
052.5○○  813
062.5○○○
粉末ハイス鋼
64～67HRC		RW-PHW082.5 ○○○
103.0  ○○1319
133.0   ○

注文例

■両フランジ位置：WF指定
ブロックパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)・両フランジ－ 注文例2




ブロックパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)・両フランジ－ 注文例

型    式 V H-L（LC） 指定0.01mm単位 F・WF
 -     -
  P（PC）-W（WC）-R
RW-HSWRL 10 08-100-P6.00-W4.00-R0.20-WF90

出荷日

 7 日目出荷


追加工

型    式 V H-L（LC） 指定0.01mm単位 F・WF-（BC・PKC…etc）
-     -
 P（PC）-W（WC）-R
RW-HSWRL 10 08-LC96-PC6.5-WC3.54-R0.20-WF90-BC22
追加工記号詳細
