ミスミ

ミスミ

セレクトリテーナ用セレクトリング

セレクトリテーナ用セレクトリング

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
9,597円 ～ 23,897円
税込価格
10,557円 ～ 26,287円

セレクトリテーナに使用する部材品となります。パンチに装着してスクリュープラグに...

詳細情報を確認する

(i)ご注意

  • PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

型番

未確定22件の候補があります。

  • CADデータ未対応

Loading...

商品情報

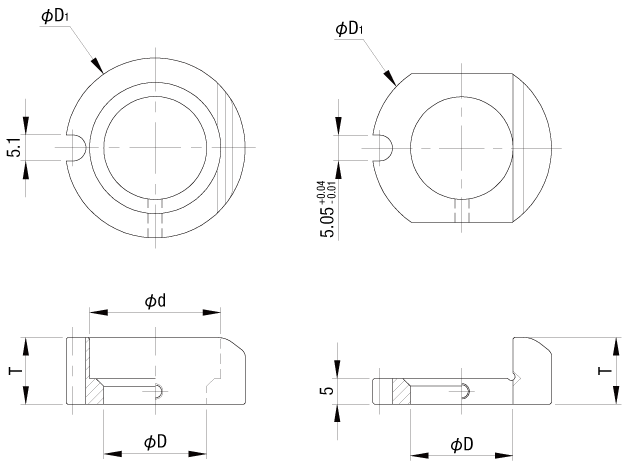

外形図

SLRES
SLREH

SLRFS
SLRFH



[ M ]材 質 SKS3相当
[ H ]硬 度 56～60HRC

規格表

用
型式DD1dT適用セレクトリテーナ付属品
標準エア式コンパクトエア式厚板打抜き
パンチ用タイプ・エア式
スイッチセンサ無
SLS-EA		スイッチセンサ付
SLS-SEA		スイッチセンサ無
SLC-EA		スイッチセンサ付
SLC-SEA		スイッチセンサ無
SLA-EA		スイッチセンサ付
SLA-SEA
SLRES-1010+0.019
+0.010		2513.510〇〇〇〇ーースクリュープラグ
M3 × 3（2ヶ）
SLRES-13C13+0.027
+0.016		2816.5ーー〇〇ーー
SLRES-1331〇〇ーーーー
SLRES-161619.5〇〇〇〇ーー
SLRES-2020+0.030
+0.017		3523.5〇〇〇〇ーー
SLRES-25254028.5〇〇〇〇ーー
SLRES-3232+0.035
+0.019		4735.5〇〇〇〇ーー
SLREH-1010+0.019
+0.010		2515.513ーーーー〇〇
SLREH-1313+0.027
+0.016		3118.5ーーーー〇〇
SLREH-161621.5ーーーー〇〇
SLREH-2020+0.030
+0.017		3525.5ーーーー〇〇
用
型式DD1T適用セレクトリテーナ付属品
標準エア式コンパクトエア式厚板打抜き
パンチ用タイプ・エア式
スイッチセンサ無
SLS-FA		スイッチセンサ付
SLS-SFA		スイッチセンサ無
SLC-FA		スイッチセンサ付
SLC-SFA		スイッチセンサ無
SLA-FA		スイッチセンサ付
SLA-SFA
SLRFS-1010+0.019
+0.010		2510〇〇〇〇ーースクリュープラグ
M3 × 3（2ヶ）
SLRFS-13C13+0.027
+0.016		28ーー〇〇ーー
SLRFS-1331〇〇ーーーー
SLRFS-1616〇〇〇〇ーー
SLRFS-2020+0.030
+0.017		35〇〇〇〇ーー
SLRFS-252540〇〇〇〇ーー
SLRFS-3232+0.035
+0.019		47〇〇〇〇ーー
SLRFH-1010+0.019
+0.010		2513ーーーー〇〇
SLRFH-1313+0.027
+0.016		31ーーーー〇〇
SLRFH-1616ーーーー〇〇
SLRFH-2020+0.030
+0.017		35ーーーー〇〇

注文例

型式
SLRES-10

出荷日

在庫品

■注意事項
・リング交換後は必ず摺動確認を行った上で、ご使用ください。

型番リスト

表示件数:
  1. 1
型番
D(適応パンチ外径)(mm)
適応パンチ形状
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10
丸パンチ

1個

11,137円( 12,251円 )

在庫品1日目

当日出荷可能

13
丸パンチ

1個

12,485円( 13,734円 )

在庫品1日目

当日出荷可能

16
丸パンチ

1個

12,485円( 13,734円 )

在庫品1日目

当日出荷可能

20
丸パンチ

1個

20,102円( 22,112円 )

在庫品1日目

当日出荷可能

10
丸パンチ

1個

9,597円( 10,557円 )

在庫品1日目

当日出荷可能

13
丸パンチ

1個

12,815円( 14,097円 )

在庫品1日目

当日出荷可能

13
丸パンチ

1個

11,137円( 12,251円 )

在庫品1日目

当日出荷可能

16
丸パンチ

1個

12,815円( 14,097円 )

在庫品1日目

当日出荷可能

20
丸パンチ

1個

14,382円( 15,820円 )

在庫品1日目

当日出荷可能

25
丸パンチ

1個

14,850円( 16,335円 )

在庫品1日目

当日出荷可能

32
丸パンチ

1個

12,237円( 13,461円 )

在庫品1日目

当日出荷可能

10
変形パンチ

1個

23,897円( 26,287円 )

在庫品1日目

当日出荷可能

13
変形パンチ

1個

23,897円( 26,287円 )

在庫品1日目

当日出荷可能

16
変形パンチ

1個

23,897円( 26,287円 )

在庫品1日目

当日出荷可能

20
変形パンチ

1個

23,897円( 26,287円 )

在庫品1日目

当日出荷可能

10
変形パンチ

1個

21,092円( 23,201円 )

在庫品1日目

当日出荷可能

13
変形パンチ

1個

21,092円( 23,201円 )

在庫品1日目

当日出荷可能

13
変形パンチ

1個

13,227円( 14,550円 )

在庫品1日目

当日出荷可能

16
変形パンチ

1個

13,585円( 14,944円 )

在庫品1日目

当日出荷可能

20
変形パンチ

1個

14,602円( 16,062円 )

在庫品1日目

当日出荷可能

25
変形パンチ

1個

21,092円( 23,201円 )

在庫品1日目

当日出荷可能

32
変形パンチ

1個

16,170円( 17,787円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

セレクトリテーナに使用する部材品となります。パンチに装着してスクリュープラグにて固定してご使用ください。

(i)ご注意

  • PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
