テーパヘッドパンチジェクタパンチ RPコーティング（Al-Cr系コーティング+α処理（R））

テーパヘッドパンチジェクタパンチ RPコーティング（Al-Cr系コーティング+α処理（R））

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【RPコーティングとは】・高硬度・高耐熱のAl-Cr系コーティングです。下地に...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定16件の候補があります。

Loading...

商品情報

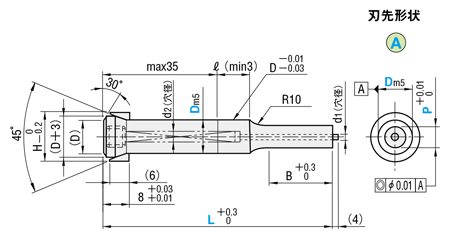

外形図・製品仕様

[ ! ]ジェクタ穴詳細は>>こちら
[ ! ]ジェクタピン詳細と飛び出し量の求め方（参考値）は>>こちら
[ ! ]（6）・（D）・（D+3）は参考値となります。
[ ! ]刃先エッジ部は微小Rが付きます。

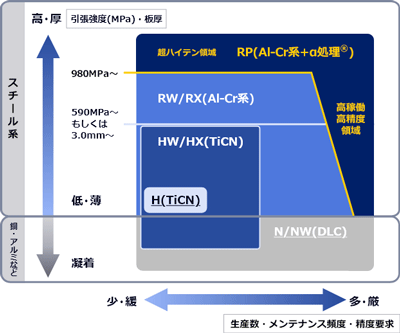

■打ち抜き条件とコーティングマップ

あくまでも目安です。

シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式
Type刃先形状B
刃先長さ
D m5SKH51相当
61～64HRC
表面3100HV
テーパリング
NAK80
37～43HRC		RP-TSSJ

粉末ハイス鋼
64～67HRC
表面3100HV
テーパリング
NAK80
37～43HRC		RP-TSPJ

規格表

型式指定0.1mm単位
L		指定0.01mm単位
min.Pmax.		BHd1d2
Type刃先形状B
刃先長さ		D
RP-TSSJ
RP-TSPJ		850.0～80.04.00～7.9913131.53.4
1055.0～90.05.00～9.99151.84.4
1365.0～100.06.00～12.99182.8
1610.00～15.991921
860.0～80.04.00～7.9919131.53.4
1060.0～90.05.00～9.99151.84.4
1370.0～100.06.00～12.99182.8
1610.00～15.992521
[ ! ]ジェクタ穴は厚板打抜き用ジェクタパンチブランクに準じます。>>こちら
[ ! ]P>D-0.03→ ℓ=0　P>D-0.03の場合、D-0.01/-0.03（導入部）はつきません。

注文例

 型式-L-P
 RP-TSSJAS 10-82-P8.30

出荷日

 9  日目出荷

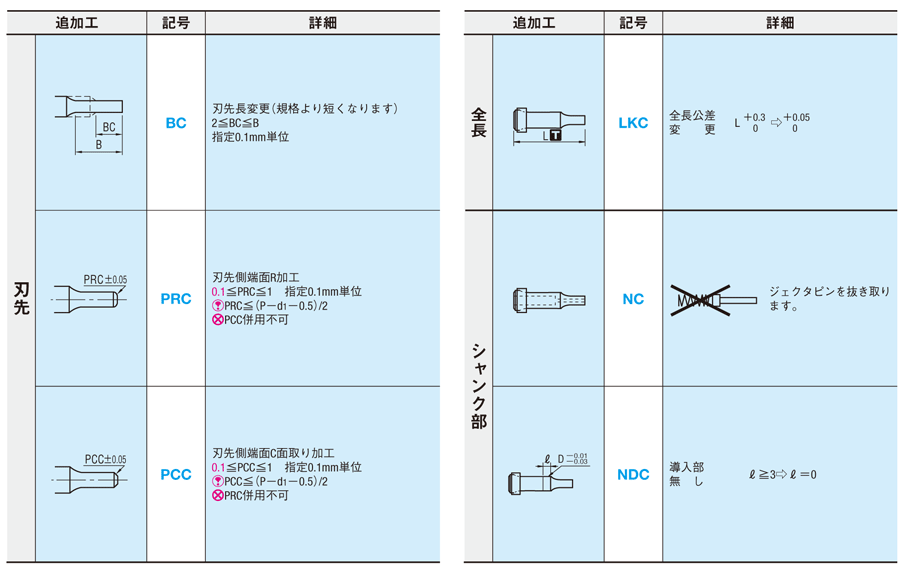

追加工

 型式-L-P-（BC・NC…etc.）
 RP-TSSJAL 10-82-P8.60-PRC0.3
[ ! ]追加工表中のPRC・PCC追加工の制限に関わるd1寸法は>>こちら

関連情報

■ 特長
● テーパヘッドパンチはツバ部をテーパ形状にして応力集中を緩和し、
従来の厚板打抜き用パンチよりもツバ部の強度を高めたパンチです。
● 引張強さ980MPa（100kgf/mm2）級以上の高張力鋼板や、
バネ鋼、焼入れ鋼の打抜きのような、パンチに高い荷重がかかる用途向けに開発した商品です。
● テーパヘッドパンチは付属のテーパリングとセットで使用することにより、
パンチプレートへのテーパ穴加工やプレートとパンチツバ厚の合せ加工等は不要となります。
● テーパヘッドパンチのツバ部は厚板打抜き用パンチと互換性を持たせていますので、
リテーナは厚板打抜きパンチ用のリテーナをご使用いただけます。
● テーパヘッドパンチ概要 >>こちら

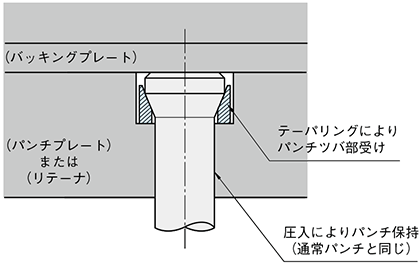

使用例
■ 注意
● テーパヘッドパンチはパンチとテーパリングの現物合わせ加工により、ツバ厚公差8 +0.03/+0.01を出しています。
パンチとテーパリングは同じ識別マークのものを組み合わせて使用してください。
識別マークが異なるパンチとテーパリングを組み合わせる場合には、ツバ厚がカタログ記載の公差から外れる可能性があります。
● パンチ交換の際は、パンチとテーパリングをセットで交換してください。（パンチ、テーパリングの単体販売はしておりません。）

関連部品

ボタンダイカス上がり対策
ボタンダイ		カス上がり対策
逆テーパボタンダイ
ストリッパガイドピンストリッパガイドブシュパンチガイドブシュ

型番リスト

表示件数:
  1. 1
型番
材質
B（刃先長さ）
D（シャンク径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
粉末ハイス鋼
L
8
4 ～ 7.99
60 ～ 80

1個

-( - )

9日目

粉末ハイス鋼
L
10
5 ～ 9.99
60 ～ 90

1個

-( - )

9日目

粉末ハイス鋼
L
13
6 ～ 12.99
70 ～ 100

1個

-( - )

9日目

粉末ハイス鋼
L
16
10 ～ 15.99
70 ～ 100

1個

-( - )

9日目

粉末ハイス鋼
S
8
4 ～ 7.99
50 ～ 80

1個

-( - )

9日目

粉末ハイス鋼
S
10
5 ～ 9.99
55 ～ 90

1個

-( - )

9日目

粉末ハイス鋼
S
13
6 ～ 12.99
65 ～ 100

1個

-( - )

9日目

粉末ハイス鋼
S
16
10 ～ 15.99
65 ～ 100

1個

-( - )

9日目

SKH51相当
L
8
4 ～ 7.99
60 ～ 80

1個

-( - )

9日目

SKH51相当
L
10
5 ～ 9.99
60 ～ 90

1個

-( - )

9日目

SKH51相当
L
13
6 ～ 12.99
70 ～ 100

1個

-( - )

9日目

SKH51相当
L
16
10 ～ 15.99
70 ～ 100

1個

-( - )

9日目

SKH51相当
S
8
4 ～ 7.99
50 ～ 80

1個

-( - )

9日目

SKH51相当
S
10
5 ～ 9.99
55 ～ 90

1個

-( - )

9日目

SKH51相当
S
13
6 ～ 12.99
65 ～ 100

1個

-( - )

9日目

SKH51相当
S
16
10 ～ 15.99
65 ～ 100

1個

-( - )

9日目

  1. 1

Loading...

詳細情報

基本情報

【RPコーティングとは】
・高硬度・高耐熱のAl-Cr系コーティングです。下地にα処理（R）を施して耐摩耗性とコーティング膜の密着性を強化しています。
・従来のコーティングでは耐久性が不足していた打ち抜きに対しても大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します。
・Al-Cr系コーティングの詳細はこちら、α処理（R）の詳細はこちら、ミスミの表面処理についてもっと詳しく知りたい方はこちらをご参照ください。

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
